ANNEXE 11
LE SIM APOLLO
|

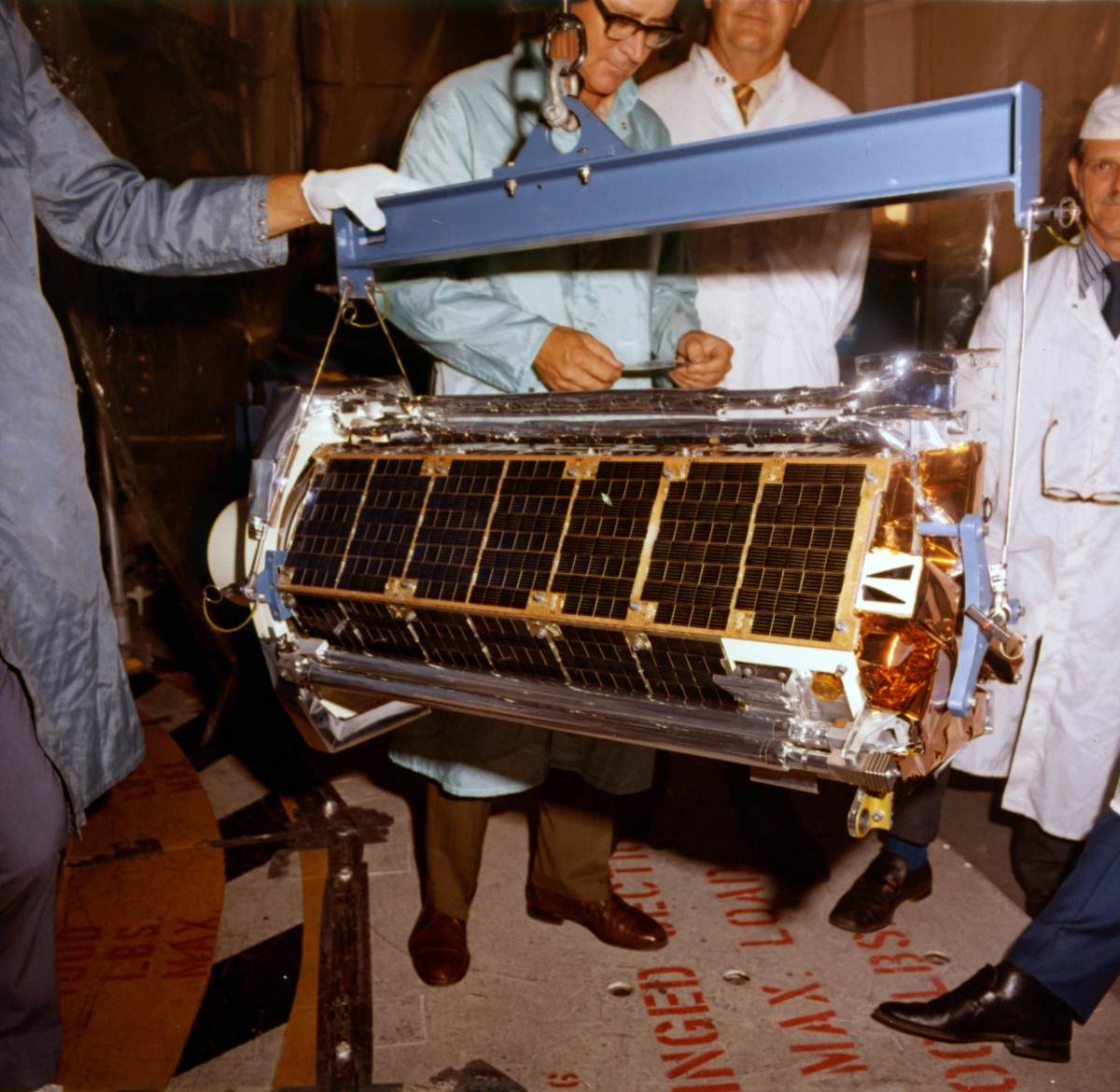

Le SIM, Scientific Instruments Module, est une baie du module de service aménagée en observatoire depuis l'orbite lunaire. Il équipe tous les SM des dernières missions lunaires, Apollo 15, 16 et 17, dites mission "J". C'est le secteur 1 du module de service (entre les Quads A et B) qui reçoit les instruments du SIM, au coté du 3eme réservoir d'oxygène ajouté après l' accident d' Apollo 13. Un capot protége le compartiment au lancement, éjecté 4h 30 mn avant l'insertion en orbite luanire. 8 expériences sont transportés dans le SIM: Lors du retour sur terre après la dé satellisation de la lune, le pilote du module de commande devait sortir dans l' espace au cours d'une EVA pour aller récupérer les 2 cassettes des films de la caméra lunaire panoramique et cartographique dans le SIM. La caméra Apollo Lunar Mapping Camera System) produite par Fairchild Corp occupait une petite partie du SIM. Elle assurait la prise de vue en qualité moyenne et haute définition sur la surface lunaire pour des relevés topographiques et géologiques. Près de 7000 photos individuelles ont été prises lors des vols Apollo 15, 16 et 17 couvrant près de 20% de la surface lunaire. Les photos des missions 15 et 16 ont permit une meilleure sélection des futurs sites d'alunissages pour les vols ultérieur.

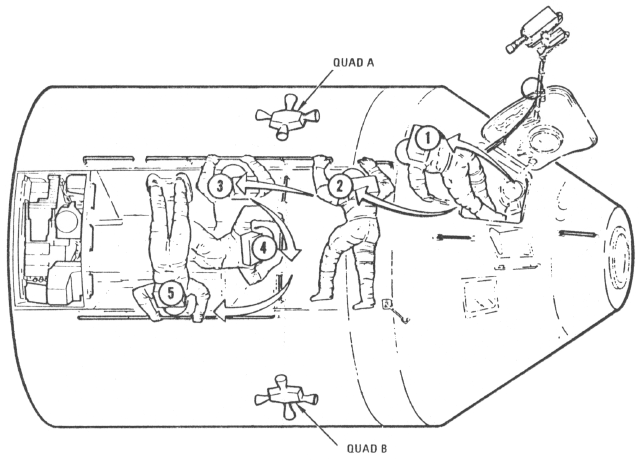

Simulation de la sortie translunaire par Stuart Roosa dans le KC 135 de la NASA. Vue d'artiste de la sortie trans-earth coast La sortie dans l'espace se faisait au retour du vol lunaire (trans-earth coast) après largage du LM. Le pilote du module de commande revêtu de son scaphandre et du casque du commandant (avec la bande rouge) sortait par l'écoutille et progressait jusqu'à un cale pieds situé dans la baie SIM en utilisant toutes les poignes montées sur le SM.

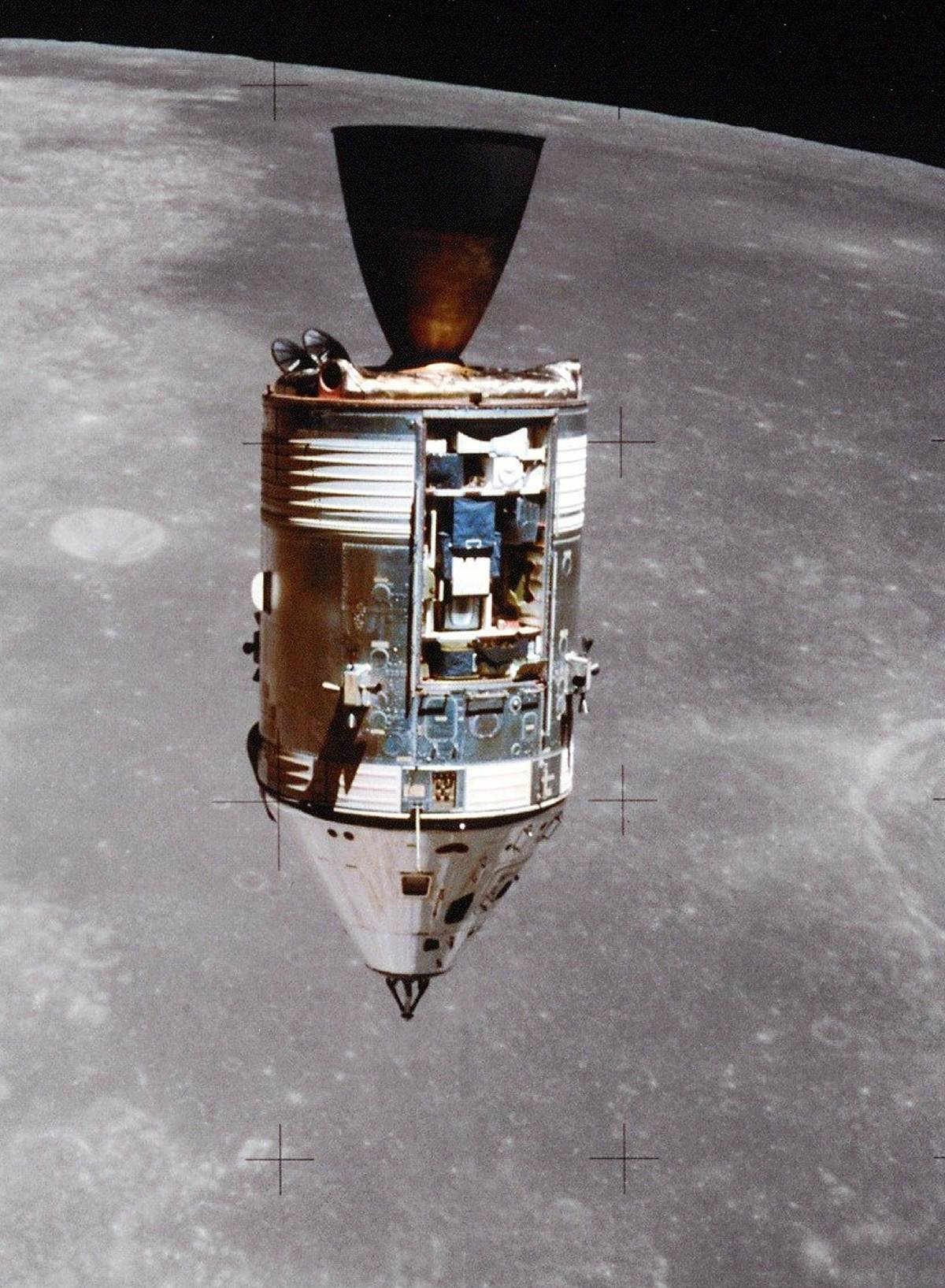

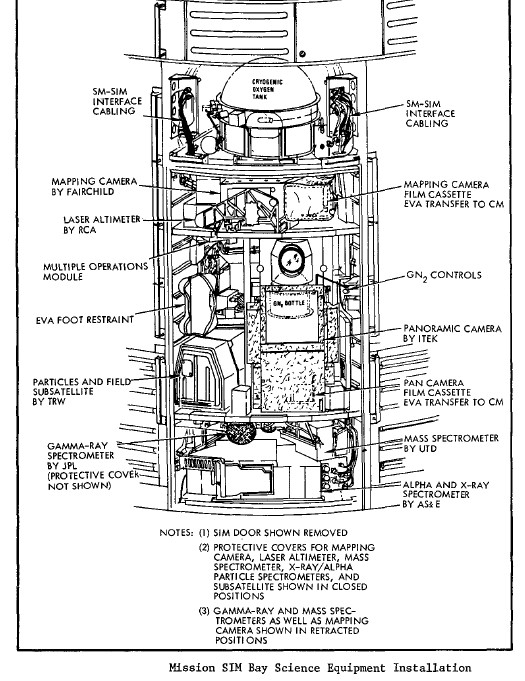

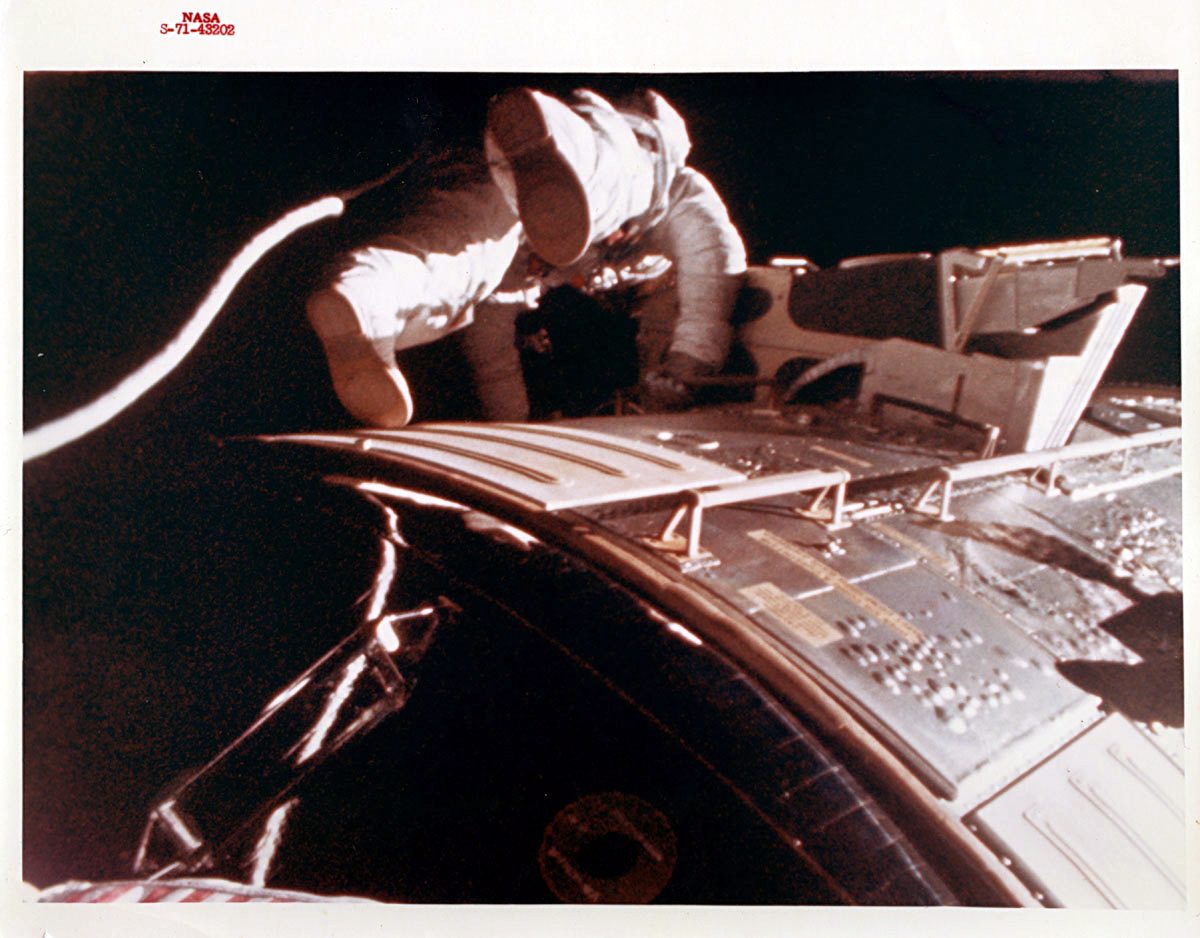

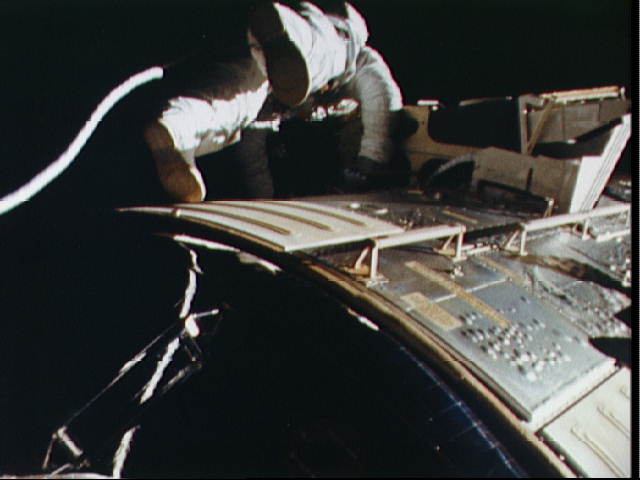

APOLLO 15 Le SIM Apollo 15. La caméra cartographique a pris 3375 images en orbite lunaire et 375 durant le vol retour jusqu'à la sortie de Worden. La sortie de Al Worden (Apollo 15) est la première depuis Scott en 1969 sur Apollo 9. L'écoutille est ouverte à 242h 4 mn 25s GET, Worden jette 2 bacs poubelle par dessus bord et installe les 2 caméras de TV et DAC sur un support de l'écoutille. Rampant le long du module, l'astronaute récupère la cassette de la caméra panoramique et celle de la caméra cartographique en une vingtaine de minutes. Durée de la sortie 39 mn.

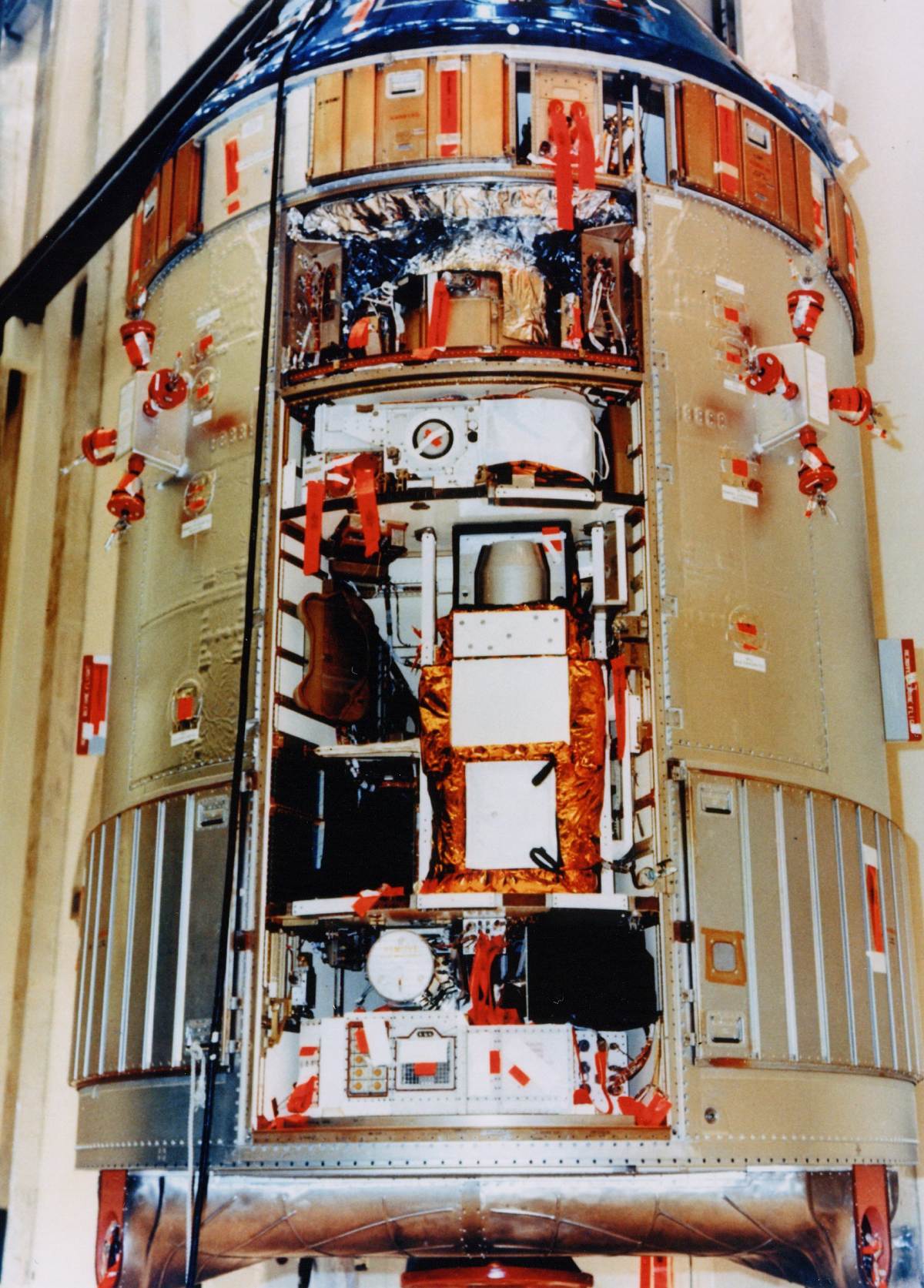

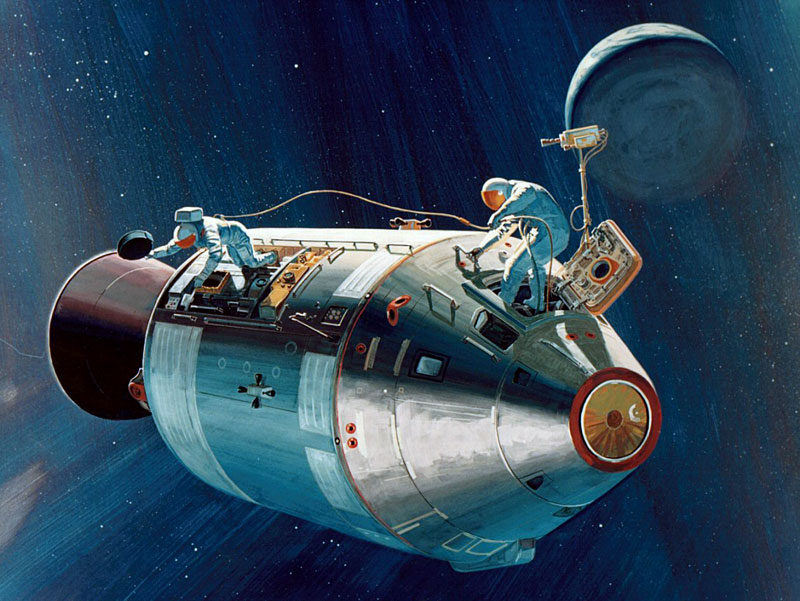

Peinture de Pierre Mion exposé au NASM de Washington APOLLO 16

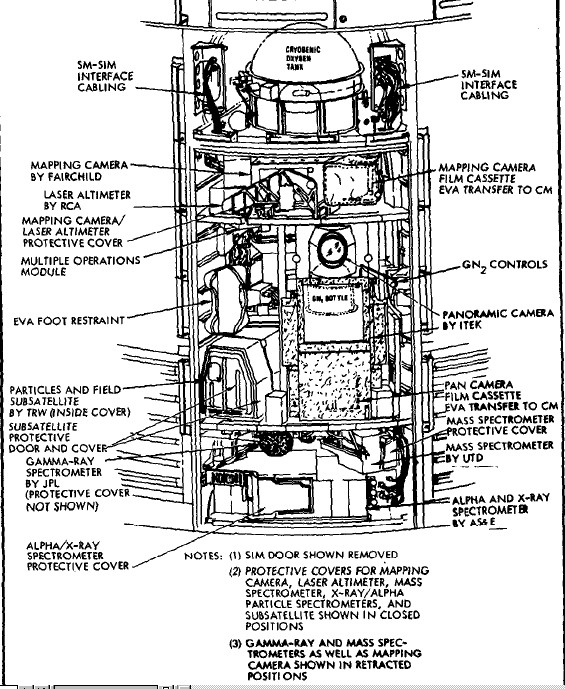

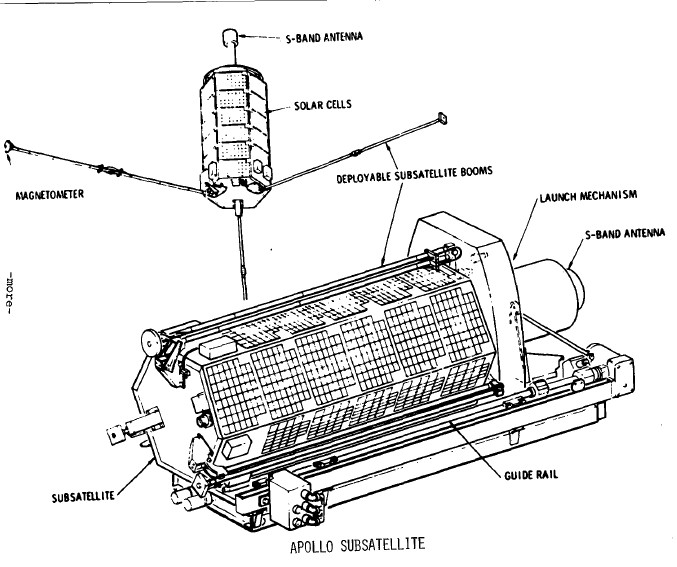

Le SIM Apollo 16. La caméra cartographique a opéré en 16 passages durant l'attente en orbite lunaire. Elle a aussi été utilisé 2 fois lors du vol de retour durant 2h 29 mn et 13 mn (440 images). 3481 images sont prises (2514 en orbite lunaire et 927 en combinaison avec l'altimètre laser , dont 2941 utilisables. La caméra cartographique a pris 1587 images, dont 1415 en haute résolution.

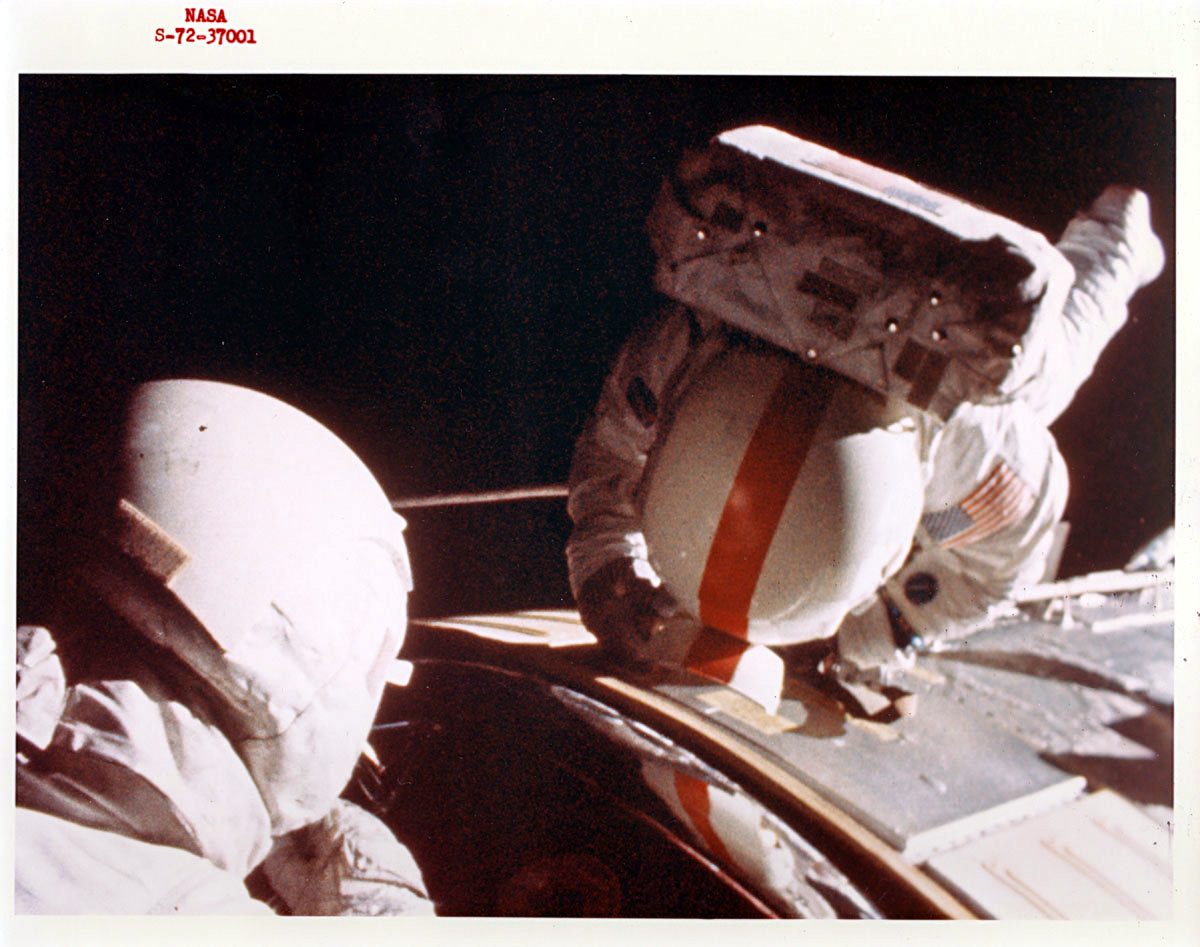

L'écoutille du CM est ouverte à 243h 36 mn GET.
L'astronaute jette un sac à poubelle puis ramène les 2 casettes de films. Il
expose durant 10 minutes une plaque de 60 millions de bactéries au soleil. Durée
de la sortie 1h 23 mn. La sortie de Mattingly avec Duke en support filmée par la
caméra Maurer APOLLO 17

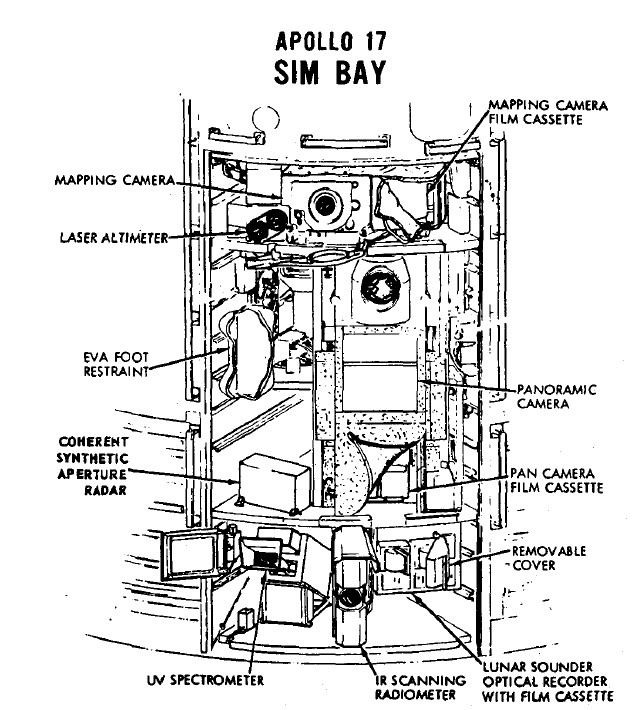

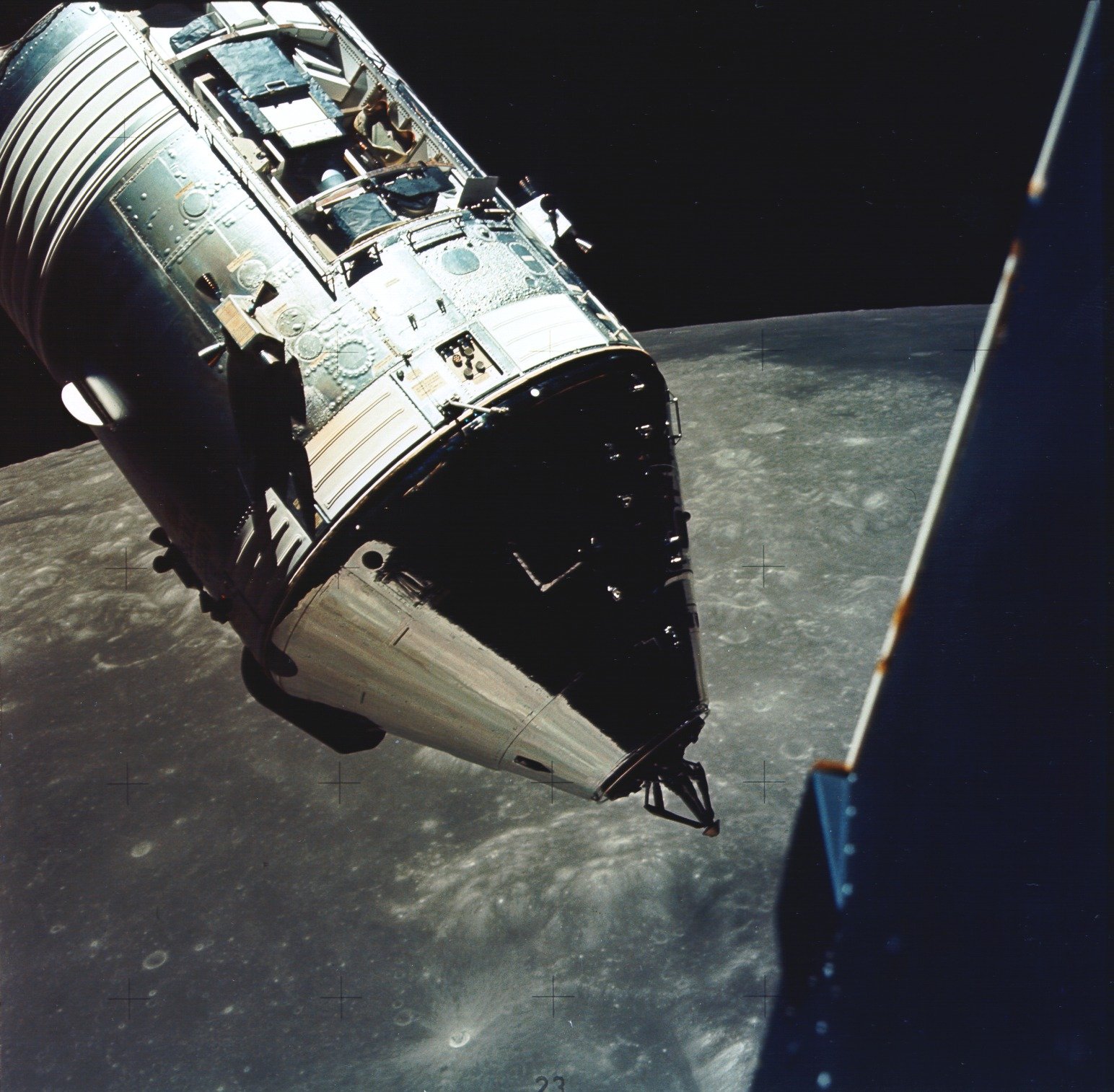

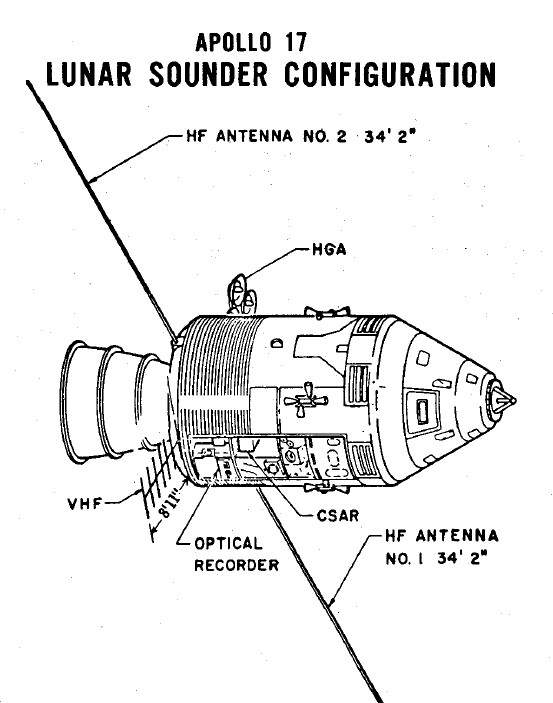

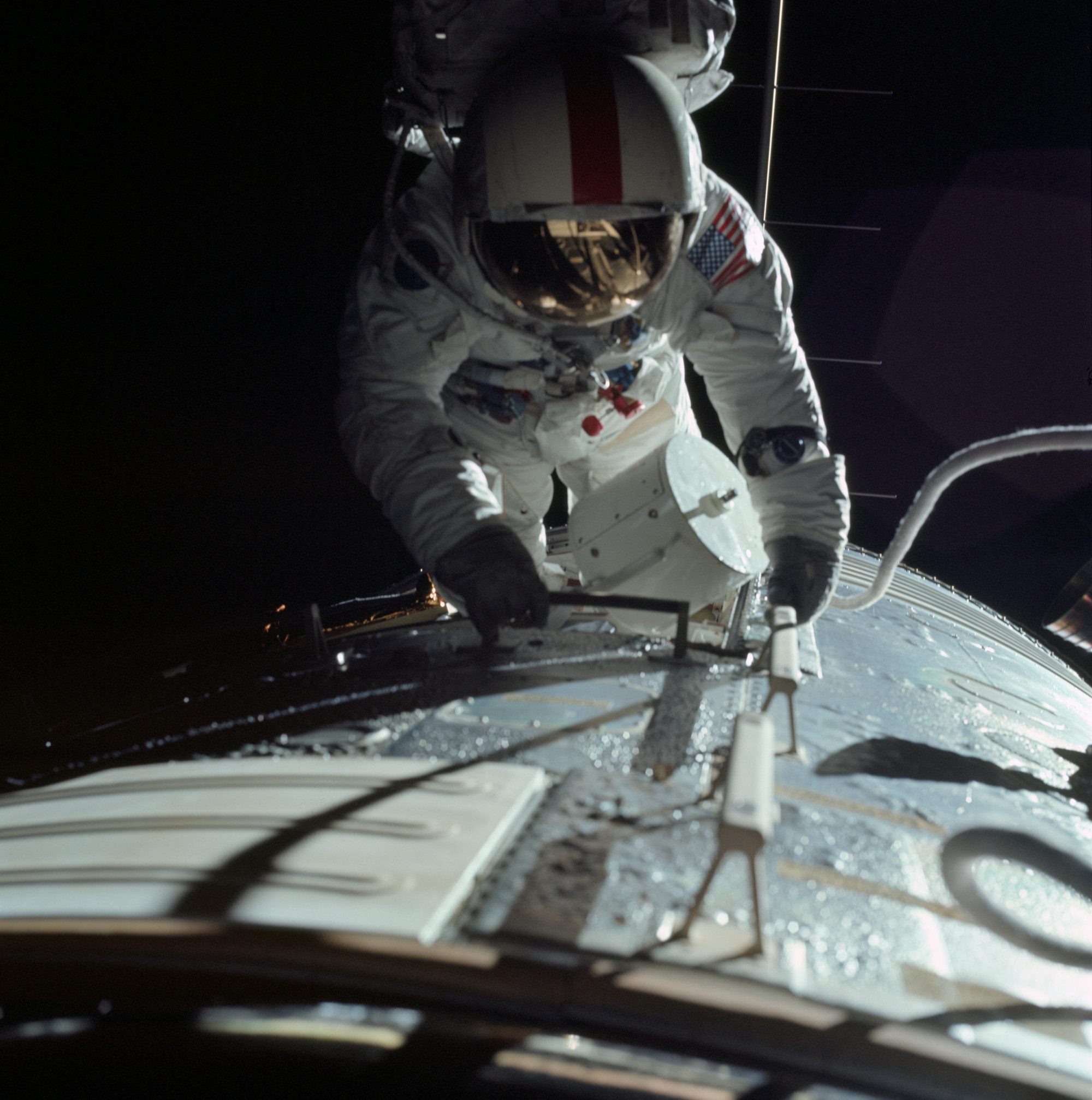

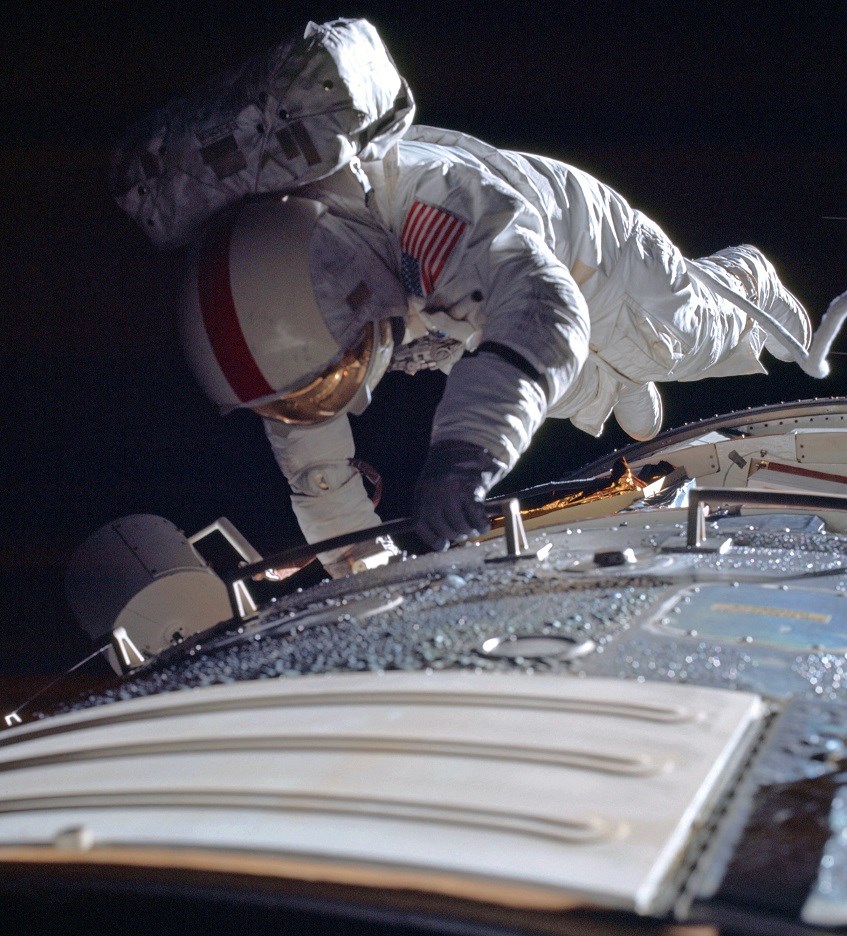

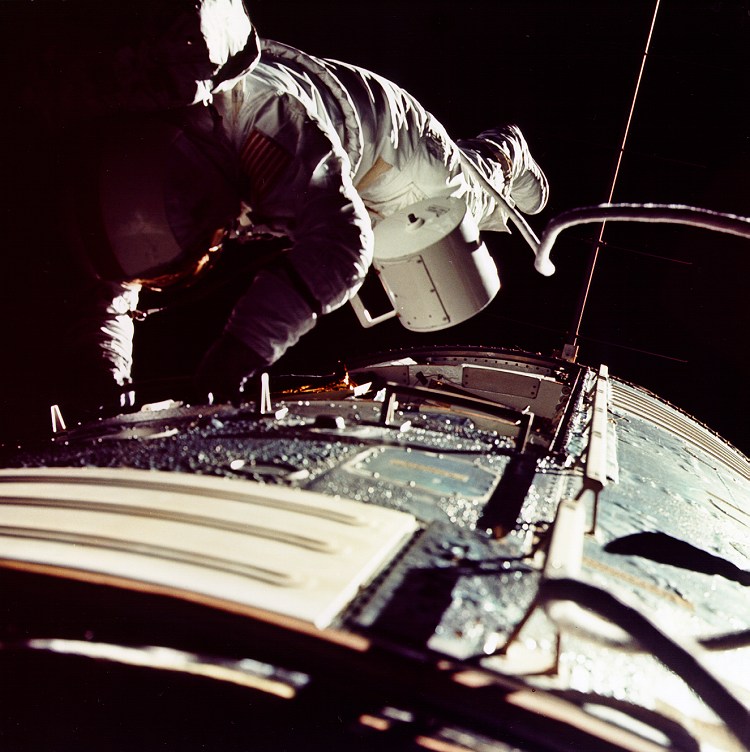

Le SIM Apollo 17. Contrairement aux 2 autres missions J, la partie de la face cachée de la lune qui n'était pas éclairée était éclairée par le soleil lors du vol Apollo 17, ce qui a permit la prise de vue de 1633 images panoramiques de la zone avec 1580 en haute résolution. Des 3928 images cartographiques, 2350 montrent la lune Ronald Evans réalise la sortie EVA pour récupérer les 3 cassettes des caméras en ouvrant l'écoutille à 257h 40mn 45s GET. La sortie dure 1h 07 minutes.
|
||||||||||||||||||
