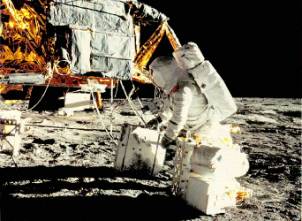

Probablement parce que ce fut la
première station ALSEP déployée sur la lune, celle emportée par Apollo 12
a été la mieux fournie au niveau de la documentation.
NOTE: l' image de gauche est seulement
un tableau peint. Je n' ai jamais vu un déploiement de station à partir du
" quadrant 2 " du LM.
A gauche, la station ALSEP Apollo 14
avec le MET au fond. A gauche de la station centrale, le Simple Penetrometer
(drapeau rouge) et le mortier Active Seismic Experiment qui n' a jamais été
tiré.
A droite, l' ALSEP Apollo 14 dans toute sa beauté. L' or de la station
thermique centrale fait partie de la protection de l' appareil.
De gauche à droite, le PSE, le
SIDE/CCIG et la station centrale. Au fond, le drapeau rouge signale où le ASP
a été utilisé pour ancrer la ligne géophone. Avec la caméra mobile, vue

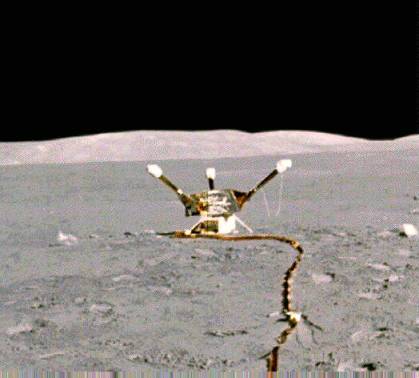

sur le magnétomètre Apollo

A gauche et au centre, la caméra UV d' Apollo 16 avec la check list attachée
autour. A droite, le PSE Apollo 16. On aperçoit le LM au fond au loin.

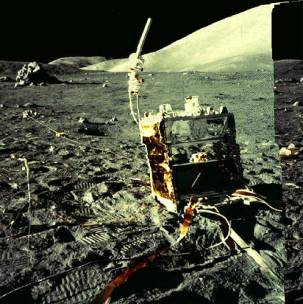

La caméra mobile d' Apollo 17 a donné cette double exposition de la station
centrale.
APOLLO LUNAR SURFACE EXPERIMENT
PACKTAGE (ALSEP)
Informations générales sur les instruments
Illustration du National Geographic sur les composants les plus utilisés dans
les stations ALSEP.
Ce sont autour de l' astronaute :
Laser Ranging Retroreflector (LRRR LR3), Lunar Surface Gravimeter, Lunar
Atmospheric Composition Experiment, Lunar Ejecta and Meteorites Experiment,
Passive Seismic Experiment, Charged Particle Lunar Environment Experiment,
Lunar Surface Magnetometer, Suprathermal Ion Detector/ Cold Cathode Ion Gauge,
Solar Wind Spectrometer, Heat Flow Experiment (electronics box) , Active
Seismic Experiment: Mortar Package Assembly

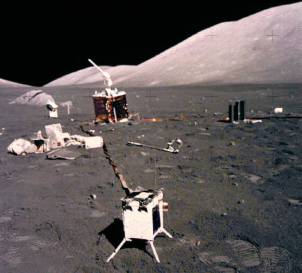

ALSEP Apollo 17 site Taurus Littrow. Au fond, le Lunar Ejecta & Meteorites
LEAM. Au fond de gauche à droite, le Lunar Surface Gravimeter, la station
centrale et le RTG.
Sous paquets ALSEP
A gauche, les 2 principaux sous paquet ALSEP. Au centre, dessin des paquets et
installation dans le LM (quad 2). A droite, la station qui n' ai jamais aller
sur la lune. Le commandant J Lowell à l' entraînement avec l' ALSEP Apollo
13.
Station
centrale
La station centrale relaie les données issues des instruments et assure l'
alimentation électrique à partir du générateur isotopique RTG. C' est en
fait le cœur de la station.
A gauche, dessin de la structure principale. Au centre, 2 images d' Apollo 14
et à droite, quelques détails.
Radioisotopic Thermoelectric Generator
(RTG)
e générateur RTG produit 70 watts d'
électricité pour l' ALSEP en convertissant la chaleur d' un morceau de
plutonium directement en électricité. Le centre est un générateur SNAP
amélioré.

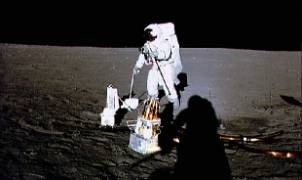

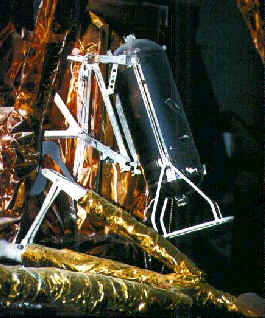

A gauche, le fût avec le carburant nucléaire sur la maquette du LM. Le fût
est utilisé comme protection contre la contamination éventuelle lors d' un
retour dans l' atmosphère
C'est exactement ce qui s' est passé avec le retour du LM Aquarius Apollo 13.

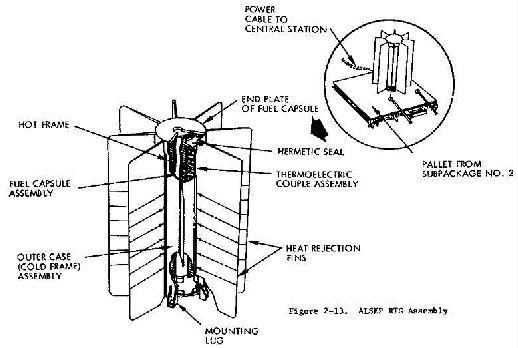

Au centre, dessin du RTG, le RTG Apollo 16 et celui d' Apollo 14 avec la
station centrale en fond.
Apollo Lunar Surface Drill
Le ALSD a été utilisé pour forer à l' aide de mèches la surface du sol
lunaire. Les trous ont servi pour le placement de sondes thermiques et à
neutrons afin d' étudier la composition du sol.
A gauche, D Scott Apollo 15 enfonce la sonde thermique dans le trou. A droite,
dessin des mèches et du foreur.
La station ALSEP- Apollo Scientific
Expériments Packtage- a été déposée à chaque fois que des hommes ont
débarqués sur le sol de notre satellite naturel. Cette station comporte
divers instruments qui ont été déployés par les astronautes lors de leurs
activités sur la lune.
Au cours des 6 missions, 6 stations ont été déposées.
La première station a été déposé
dans la Mer de la Tranquillité par la mission Apollo 11. Elle n' était
qu' un prototype dénommé EALSE comportant 2 instruments, un séismométre
passif et un réflecteur laser.
Le séismométre fonctionna jusqu' au 10 août 1969.
A partir de la mission Apollo 12 fut
déployée la véritable station ALSEP. Elle comportait dans sa version
standard 6 expériences reliées d' une part à un générateur
radioisotopique SNAP 27 alimenté en Plutonium, fournissant 70 V, et d' autre
part à une station centrale chargée de collecter les données des appareils
et les acheminées vers la terre au moyen d' un émetteur de 1 W.
Selon les missions, les appareils embarqués variaient. En voici le listing:
__ Séismométre chargé de ressentir
les tremblements de lune et la fréquence des impacts de météorites;
__ Réflecteur laser constitué d' un ensemble de cube de silice, 100 pour
Apollo 11 et 14, 300 pour
Apollo 15,. Il était destiné à réfléchir un faisceau laser venu de la
terre afin de mesurer précisément
la distance terre-lune;
__ Magnétomètre de vent solaire, chargé de compter et mesurer les
particules chargées du soleil;
__ Détecteur de particules chargées, photons et électrons;
__ Détecteur de ions rapides et lents;
__ Détecteur de poussières cosmiques, qui dégradent les cellules solaires;
__ Sonde thermique placée au fond d' un trou percé par les astronautes pour
relever la température
du sol;
__ Voile solaire de 30 cm par 40 en aluminium, chargé de capturer les
particules du soleil. Trois
furent déployés durant 1 h17 pour Apollo 11, 18 h 42 pour Apollo 12 et 41 h
08 pour Apollo 15;
Prévues pour fonctionner une année
pour les 4 premières stations et 2 années pour la cinquième,
il s' avéra que leur durée de fonctionnement dépassa de beaucoup les
prévisions. Lorsque la NASA arrêta l' écoute le 1 octobre 1977, certaines
fonctionnaient encore.
D' après un article de Karl Dodenhoff
|
