LES LANCEURS TESTES AU SOL

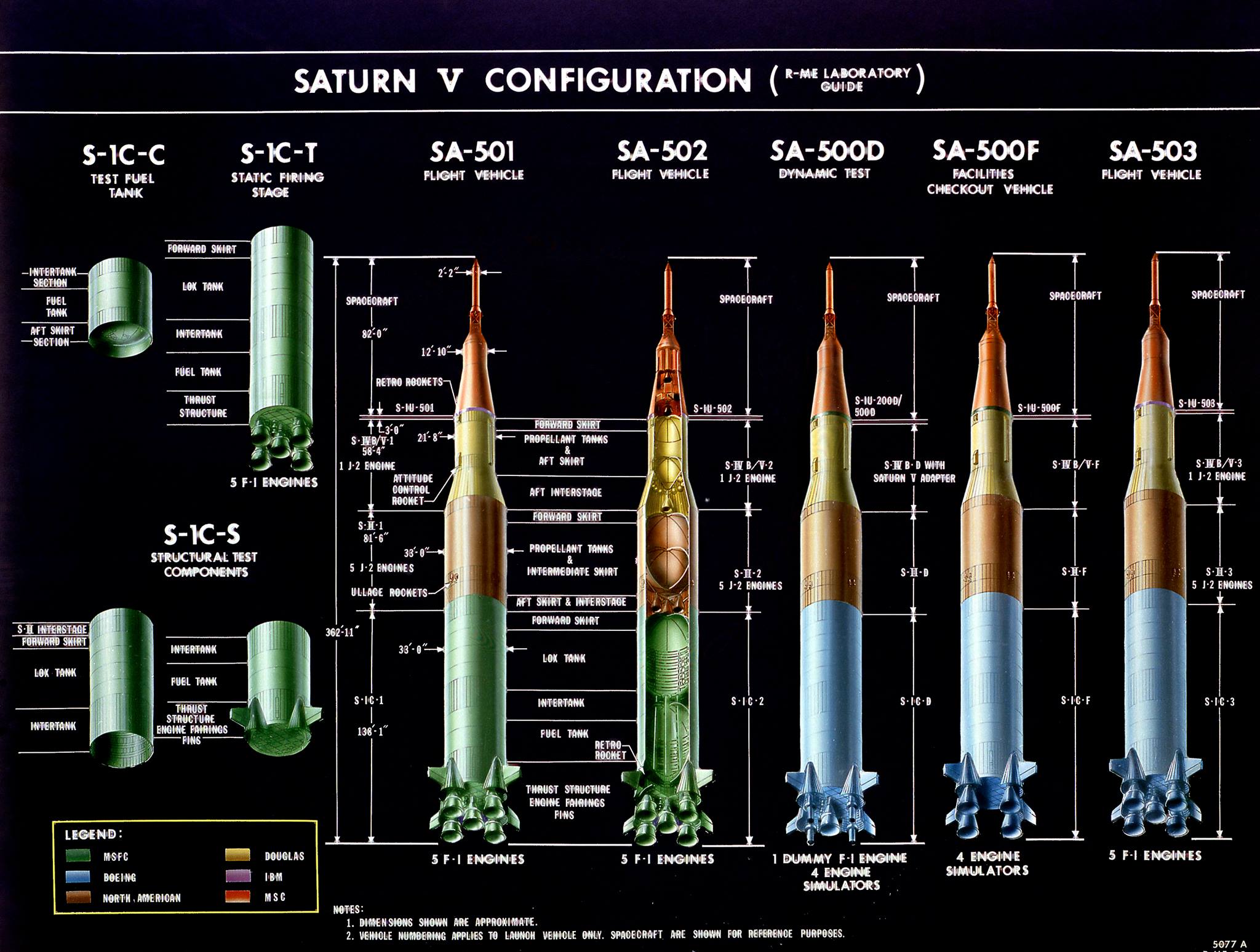

All Systems Test Stages avec les étages S1C-T et S2-T.
Le S1C-T a été livré sans ses moteurs qui ont été installé par la suite.
L'étage a subit 15 mise à feu du centre Marshall en 1965 avant d'être
envoyé au centre du Mississipi MTF pour valider les bancs de tir.

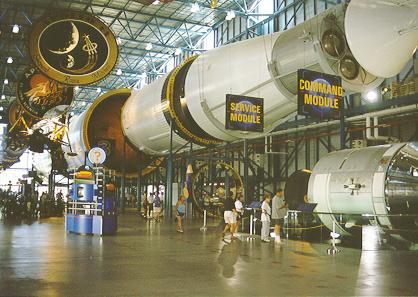

L'étage S1C-T est maintenant exposé comme S1C
au centre Apollo Saturn au KSC. Le S2-T a été détruit en mai 1966 lors d'un
essai au banc.

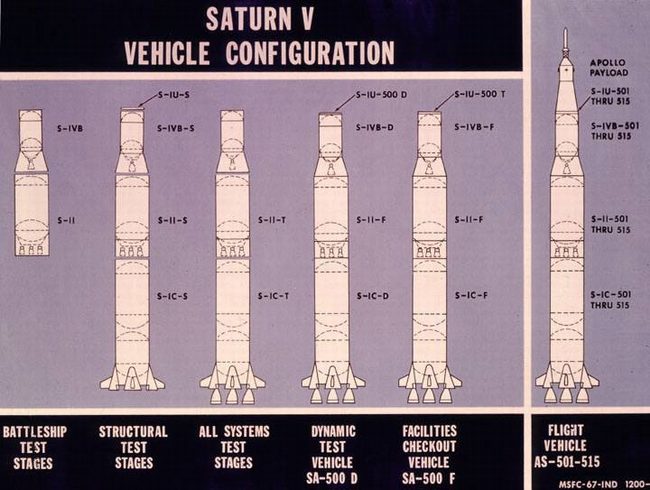

Structural Tests Stage constitué des étages S1C-S
(étage sans moteurs), S2-S et S4B-S. Le S2-S sera renommé S2-S/D et sera
détruit au banc d'essai en septembre 1965.

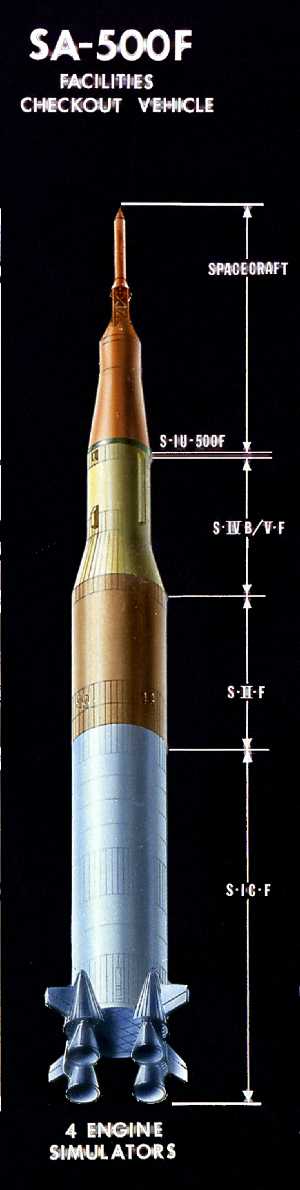

SA 500 F avec les étages S1C F, S2 F/D, S4B 500F
(200F)/S et IU 500 F (200 F) constituant le Facility Integration Vehicle.
Utilisé au KSC pour les validations du LC 39. Assemblé dans la baie 1 du VAB
sur le ML 1 avec le vaisseau Apollo FVV. Le S IU est assemblé le 30 mars
1966. SA 500 f est amené sur le pad 39 A le 25 mai 1966. Ramené dans le VAB
en juin à cause de l' ouragan Alma, il est à nouveau installé sur le pad le
20 juillet. La tour MSS est mis en place autour du lanceur le 22. Des tests de
remplissage LOX sont réalisés jusqu' en septembre. SA 500 F est ramené dans
le VAB en octobre et dématé.

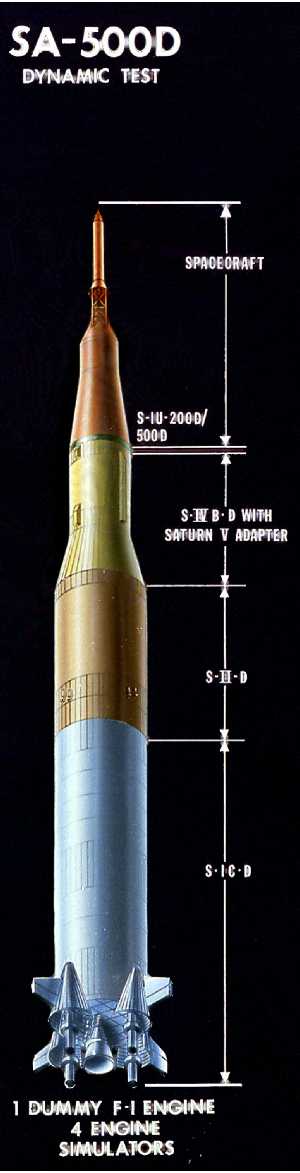

SA 500 D avec les étages S1C D, S2 F/D, S4B D/S et
IU D constituant le véhicule de test dynamique. Assemblé au centre Marshall
dans le stand dynamique pour 10 semaines de tests en 1967. Le S1C D est mis en
place le 13 janvier 1966. le S4B D est ajouté au S2 " spacer " pour
quelques tests en attendant l' arrivée du S 2 F/D en novembre 1966.
SATURN 5 VEHICULES DE VOL
|
|

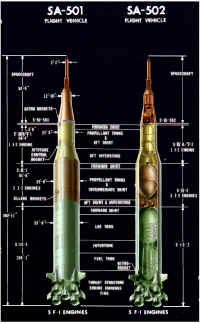

SA-501: Apollo 4. Non habité , mission en orbite
terrestre avec CSM-017/LTA-10R.
Lanceur initialement assemblé avec le S2
" spacer" en novembre 1966. Dé-maté et à nouveau assemblé avec
le S2 le 2 janvier 1967. Dé-maté pour des vérifications du S2 et remonté
en juin 1967. Rollout le 26 août 1967 vers le LC39 A. décollage le 9
novembre 1967.
S-1C-1: MSFC 1964-66. tests au MSFC février 1966. Au KSC le 12
septembre 1966.
S-2-1: NAA 1965-66. Au MTF en juillet 1966. Retards dus à des
fissures. Tests au MTF sur le stand A- en décembre 1966. Au KSC le 21 janvier
1967.
S-IVB-501: MDAC 1965-66. tests au SACTO en mai 1966. Au KSC le 14 août
1966.
S-IU-501: MSFC 1965-66. Au KSC le 25 août 1966. |
|
|
SA-502: Apollo 6. Non habité, mission
en orbite terrestre avec le CSM-020/LTA-2R.
Rollout vers le LC 39 A. Décollage le 4 avril 1968. l' étage S-IVB ne se
ré-allume pas en orbite.
S-1C-2: MSFC 1964-1966. tests au MSFC juin 1966. Au KSC le 13 mars
1967.
S-2-2: NAA 1965-1966. Tests au MTF en mars 1967. Au KSC le 24 mai
1967.
S-IVB-502: MDAC 1965-1966. tests au SACTO en juillet 1966. Au KSC le 21
février 1967.
S-IU-502: MSFC 1965-1966. Au KSC le 20 mars 1967. |
|
|

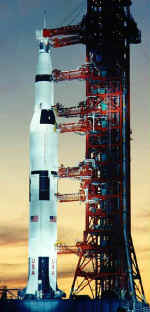

SA-503: Apollo 8. Mission en orbite lunaire avec le
CSM-103/LTA-B.
Assemblé entre décembre 1967 et février 1968. dé-maté pour
enlever le S2 en avril 1968. Remonté en juillet août 1968 avec le S2.
Rollout vers le pad 39 A le 9 octobre 1968. décollage le 21 décembre 1968.
S-1C-3: MAF 1965-1966. BMAF rollout 23 mars 1966. Au MSFC en septembre 1966.
Tests statique en novembre 1966. Au MAF en novembre 1966. Au KSC le 27
décembre 1967.
S-2-3: NAA 1965-1967. Tests au MTF mi 1967. Au KSC le 24
décembre 1967. Au MTF en mai 1968 pour des tests en vue de l' élimination de
l' effet POGO. Retourne au KSC en juin 1968.
S-IVB-503N: MDAC 1966-1967. Tests
au SACTO en 1967. Au KSC le 30 décembre 1967 (l' étage est détruit au banc
le 20 janvier 1967).
S-IU-503: MSFC 1966-1967. Au KSC le 4 janvier 1968. (maintenant en orbite solaire). |
|
|

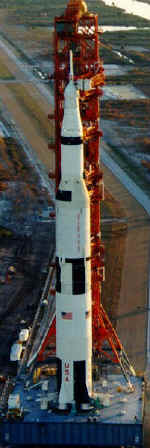

SA-504: Apollo 9. Vol habité en orbite terrestre
avec le CSM-104/LM-3.
Rollout VAB vers le LC 39A le 3 janvier 1969. décollage
le 3 mars 1969.
S-1C-4: MAF 1966-67. tests au MTF en mai 1967. Au MAF en juin
1967. Au KSC le 30 septembre 1968. S-2-4: NAA 1966-67. Tests au en février
1968. Au KSC le 15 mai 1968.
S-IVB-504: MDAC 1966-67. tests au SACTO en 1967.
Au KSC le 12 septembre 1968. (maintenant en orbite solaire).
S-IU-504: MSFC
1966-67. Au KSC le 30 septembre 1968. |
|
|

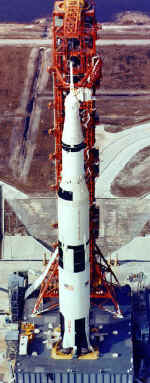

SA-505: Apollo 10. Vols habités en orbite lunaire
avec le CSM-106/LM-4.
Rollout VAB vers le LC 39 B le 11 mars 1969. décollage
le 18 mai 1969.
S-1C-5: MAF 1966-67. Tests au MTF en juillet 1967. Au MAF en
juillet 1967. Au KSC le 27 novembre 1968.
S-2-5: NAA 1966-68. tests au MTF en
août 1968. Au KSC le 10 décembre 1968.
S-IVB-505: MDAC 1966-67. Tests au
SACTO en 1967. Au KSC le 3 décembre 1968. (maintenant en orbite solaire).
S-IU-505: MSFC 1966-67. Au KSC le 15 décembre 1968. |
|
|

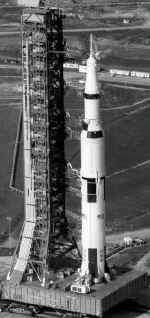

SA-506: Apollo 11. Vols habité en orbite lunaire
avec le CSM-107/LM-5.
Rollout VAB le 20 mai 1969 vers la LC 39 A. décollage
le 16 juillet 1969.
S-1C-6: MAF 1966-68. Tetsts au MTF en septembre 1968. Au
KSC le 20 février 1969.
S-2-6: NAA 1966-68. Tests au MTF en octobre 1968. Au
KSC le 6 février 1969.
S-IVB-506: MDAC 1966-67. tests au SACTO en 1967. au
KSC le 18 janvier 1969. (maintenant en orbite solaire).
S-IU-506: MSFC
1966-67. Au KSC le 27 février 1969. |
|
|

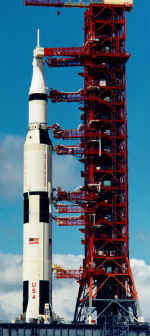

SA-507: Apollo 12. Vols habité en orbite
lunaire avec le CSM-108/LM-6.
Rollout VAB le 8 septembre 1969 vers le LC39A.
Décollage le 14 novembre 1969.
S-1C-7: MAF 1966-68. tests au MTF en octobre
1968.Au KSC le 3 mai 1969.
S-2-7: NAA 1966-68. Tests au MTF en janvier 1969.
Au KSC le 21 avril 1969.
S-IVB-507: MDAC 1966-67. Tests au SACTO en 1967. Au
KSC le 9 mars 1969. (maintenant en orbite solaire).
S-IU-507: MSFC 1966-67. Au
KSC le 8 mai 1969. |
|
|

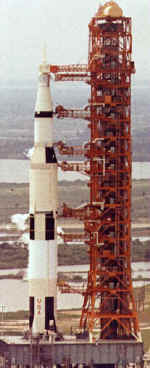

SA-508: Apollo 13. Vols habité en orbite lunaire
avec le CSM-109/LM-7.
Rollout VAB le 15 décembre 1969 vers le LC 39A.
décollage le 11 avril 1970. L' explosion d' un réservoir de LOX dans le SM
cause le retour prématuré de l' équipage. Le LM rentre dans l' atmosphère terrestre.
S-1C-8: MAF 1966-68. Tests au MTF
en décembre 1968. au KSC le 16 juin 1969.
S-2-8: NAA 1967-69. tests au MTF en
mars 1969. Au KSC le 29 juin 1969.
S-IVB-508: MDAC 1966-68. Tests au SACTO en
1968. au KSC le 13 juin 1969.(s' écrase sur la lune).
S-IU-508: MSFC 1966-68. Au KSC le 7 juillet
1969. |
|
|

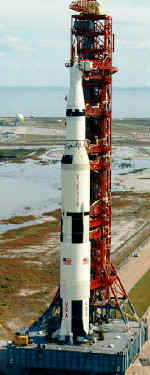

SA-509: Apollo 14. Vol habité en orbite lunaire avec
le CSM-110/LM-8.
Rollout VAB le 9 novembre 1970 vers le LC39A. Décollage le
31 janvier 1971.
S-1C-9: MAF 1966-68. Tests au MTF en février 1969. Stocké
au MAF. Au KSC le 12 janvier 1970.
S-2-9: NAA 1967-69. Tests au MTF en juin
1969. Au KSC le 21 janvier 1970.
S-IVB-509: MDAC 1966-68. Tests au SACTO en
1968. Au KSC le 21 janvier 1970. (s' écrase sur la lune).
S-IU-509: MSFC
1966-68. Au KSC le 6 mai 1970. |
|
|

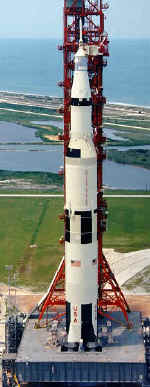

SA-510: Apollo 15. Vols habité en orbite lunaire
avec le CSM-112/LM-10.
Rollout VAB le 11 mai 1971 vers le LC39A. Décollage le
26 juillet 1971.
S-1C-10: MAF 1967-69. Tests au MTF en avril 1969. Stocké au
MAF. Au KSC le 6 juillet 1970.
S-2-10: NAA 1967-69. Tests au MTF en juin 1969.
Au KSC le 18 mai 1970.
S-IVB-510: MDAC 1966-68. Tests au SACTO en 1968. Au KSC
le 12 juin 1970. (s' écrase sur la lune). S-IU-510: MSFC 1967-69. Au KSC le
25 juin 1970. |
|
|

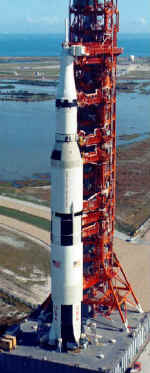

SA-511: Apollo 16. Vol habité en orbite lunaire avec
le CSM-113/LM-11.
Rollout VAB le 13 décembre 1971 vers le LC39A. Décollage le 16 avril
1972.
S-1C-11: MAF 1967-69. Tests au MTF en juin 1969. Stocké au MAF. Au KSC le 17
septembre 1971.
S-2-11: NAA 1967-69. Tests au MTF en juin 1969. Au KSC le 30 septembre
1970.
S-IVB-511: MDAC 1966-68. Tests au SACTO en 1968. Au KSC le 1 juillet 1970. (s'
écrase sur la lune).
S-IU-511: MSFC 1967-69. Au KSC le 29 septembre 1970.
|
|
|
SA-512: Apollo 17. Vol habité en orbite lunaire avec
le CSM-114/LM-12.
Rollout VAB le 28 août 1972 vers le LC39A. Décollage le 6
décembre 1972.
S-1C-12: MAF 1967-69. Test au MTF en octobre 1969. Stocké au
MAF. Au KSC le 11 mai 1972.
S-2-12: NAA 1967-69. Au MTF en décembre 1969.
Tests au MTF en mars 1970. Au KSC le 27 octobre 1970.
S-IVB-512: MDAC 1966-68.
test au SACTO en 1968. Au KSC le 1 juillet 1970. (s' écrase sur la lune).
S-IU-512: MSFC 1966-68. Au KSC le 29 septembre 1970. |
|
|
SA-513: Skylab 1. Utilisé en version deux étages
pour placer sur orbite le S4B 212 converti en station orbitale Skylab.
Rollout en avril
1973 vers le LC 39 A. Décollage le 14 mai 1973. Dernier Saturn 5 à voler.
S-1C-13: BMAF 1967-69. tests MTF décembre 1969?. Stocké au MAF. Au KSC le 26
juillet 1972.
S-2-13: NAA 1968-70. Au MTF en mars 1970?. Tests au MTF mi 1970.
Au KSC le 6 janvier 1971.
S-IVB-212: MDAC 1966-67. matériel terminé en 1967
et stocké.
S4B 212 et le S IU 212 sont retirés de la chaîne et restaurés pour
devenir la station Skylab en 1971- 72. Au KSC en 1972.
S-IU-513: MSFC 1967-69.
Au KSC le 26 octobre 1972.
NOTE: le S-IVB-513 (1968) est assigné au lanceur
SA-514 pour Apollo 18, qui na jamais voler, (maintenant en exposition au JSC
Houston). |
MATERIELS SATURN 5 AU SOL
SA-514: Mission non assignée. A l' origine prévue pour
Apollo 18, planifié en 1974, mais annulé.
S-1C-14: construit au MAF entre
1968-70. Au MTF en juin 1970. Mis en stockage le 12 août 1970. Plus tard, il
est envoyé au MAF pour stockage. (maintenant en exposition au JSC-Houston).
S-2-14: Construit chez NAA entre 1968-70. tests au MTF en août 1970. Au KSC
le 6 octobre 1970. (maintenant en exposition au KSC).
S-IVB-514: construit par
MDAC entre 1966-1968. tests au SACTO en 1968. Au KSC le 28 mars 1973. (maintenant en exposition au
KSC).
S-IU-514: construit au MSFC entre 1968-70,
puis stocké.
SA-515: Mission non assigné. A l' origine prévu pour
Apollo
19, planifié en 1974, mais annulé. Le lanceur est assigné comme secours
pour la station Skylab en cas d' échec du SA 513, puis comme seconde station.
En août 1973, la mission est annulée.

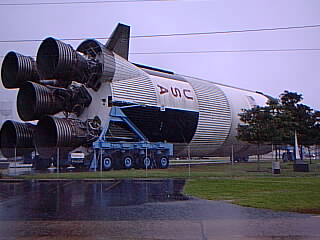

S-1C-15: Construit au MAF entre
1968-70. terminé en août 1970. Au MTF en septembre 1970. Les tests finaux au
MTF ont lieu en octobre 1970 puis l' étage est stocké. (maintenant en
exposition au MAF).
Le S1C 15 au MAF
S-2-15: construit par NAA entre 1968-70. tests finaux au
MTF le 4 novembre 1970 (terminant les tests statiques sur le centre). Au KSC
le 20 décembre 1970. (Maintenant en exposition au JSC-Houston).
S-IVB-515:
construit par MDAC entre 1966-1968, tests au SACTO en 1968, restauré comme
station orbitale Skylab " Worshop " de secours après l' annulation de la mission Apollo 19.
Au KSC le 25 mai 1972. (Maintenant en exposition au Smithsonian Air and Space
Museum, Washington, DC).
S-IU-515: Construit au MSFC entre 1968-70, puis
stocké.
|
|

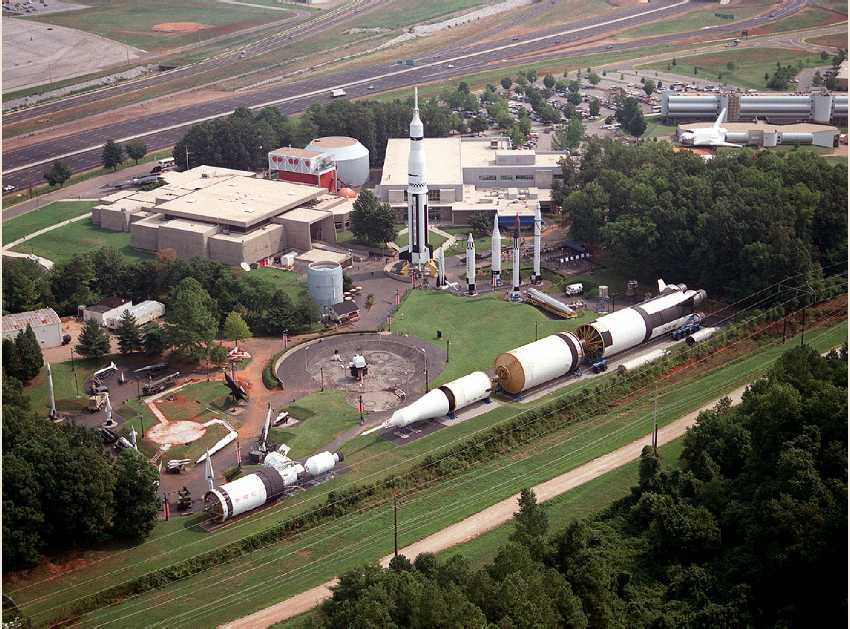

Premier lanceur assemblé hors de
Floride, le Saturn 500 D mis en exposition au centre Marshall de
Huntsville en 1969. Ce lanceur est constitué des étages S1C D, S2 F/D, S4B D/S et
IU D |

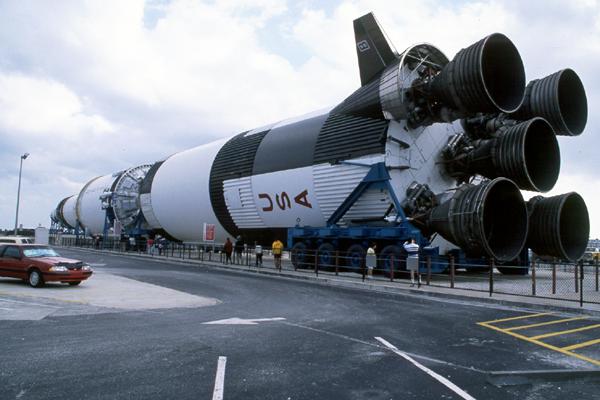

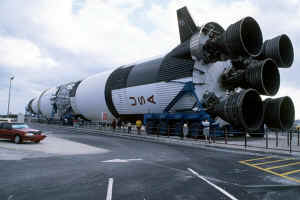

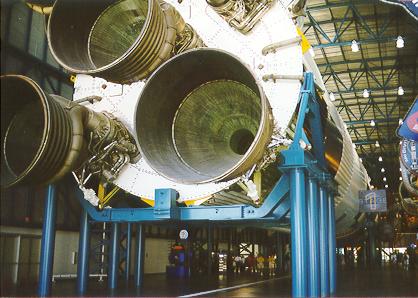

Avec le matériel Apollo restant, la NASA expose dans
toute leur splendeur des lanceurs Saturn 5. En 1976, le KSC expose sa Saturn 5
près du bâtiment d' assemblage à l' occasion de l' exposition science et
technique pour le bicentenaire de l' indépendance US. Ce lanceur est
constitué des étages S1C "T-Bird", S2 14, S4B 14 et du CSM BP. En
1996, un nouveau bâtiment accueille le lanceur resté en plein air pendant
plus de 20 ans.
 |

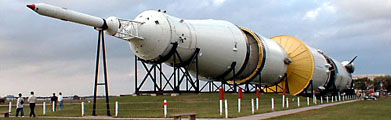

En 1977, les étages S1C 14, S2 15,
S4B 14 et le CSM BP sont envoyés au centre spatial de Houston pour y
être exposé à l' horizontale. |
MATERIELS SATURN 5 NON ASSEMBLES
SA-516: Annulé par la NASA en août 1968 juste avant
les premiers travaux.
SA 517: Annulé par la NASA en août 1968 juste avant
les premiers travaux.
|
