SPACE LAUNCH COMPLEX 37

Construit à l’ origine en 1963 pour le programme Saturn 1 Apollo, le LC 37 a réalisé 8 lancements de Saturn 1 de 1964 à 1968. Il est désactivé en 1972. Le pad originel était constitué d' une table de lancement avec déflecteurs de flamme en dessous. Juste à coté de la table, au Nord, la tour ombilicale rouge posé sur une structure de béton. Un pad identique (LC 37A) est situé à l' ouest du 37B avec la même taille. Le LC 37A est partiellement terminé comme secours du 37B et n' a jamais été utilisé (il était prévu pour lancer une douzaine de Saturn C2 par an). Une tour mobile de service sur rail desservait chaque rail par le sud. Le blockhaus en forme de cône avec des murs de 6,7 m d' épaisseur était situé au Sud entre chaque pad.
Le 37B est utilisé la dernière fois par Apollo 5 en janvier 1968. Démonté en 1971-72, il ne reste que le blockhaus et les structure bétonnées des pads. Fin 1990 Boeing investit plus de 205 millions de $ pour réaliser un pad pour les Delta 4 juste à coté du pad B (à l' Est) au bord de la mer. La structure de base de la table reste en place et sera utilisé comme bâtiment de soutien. Le SEB Support Equipment Building abrite les équipements d'air conditionné pour la charge utile et le lanceur ainsi que les équipements électrique et de communications. La petitesse du bâtiment ne permet pas à beaucoup de personnes de travailler en même temps.

LC37 janv 1963.jpg (187263 octets)    LC37 SA5.jpg (180657 octets)

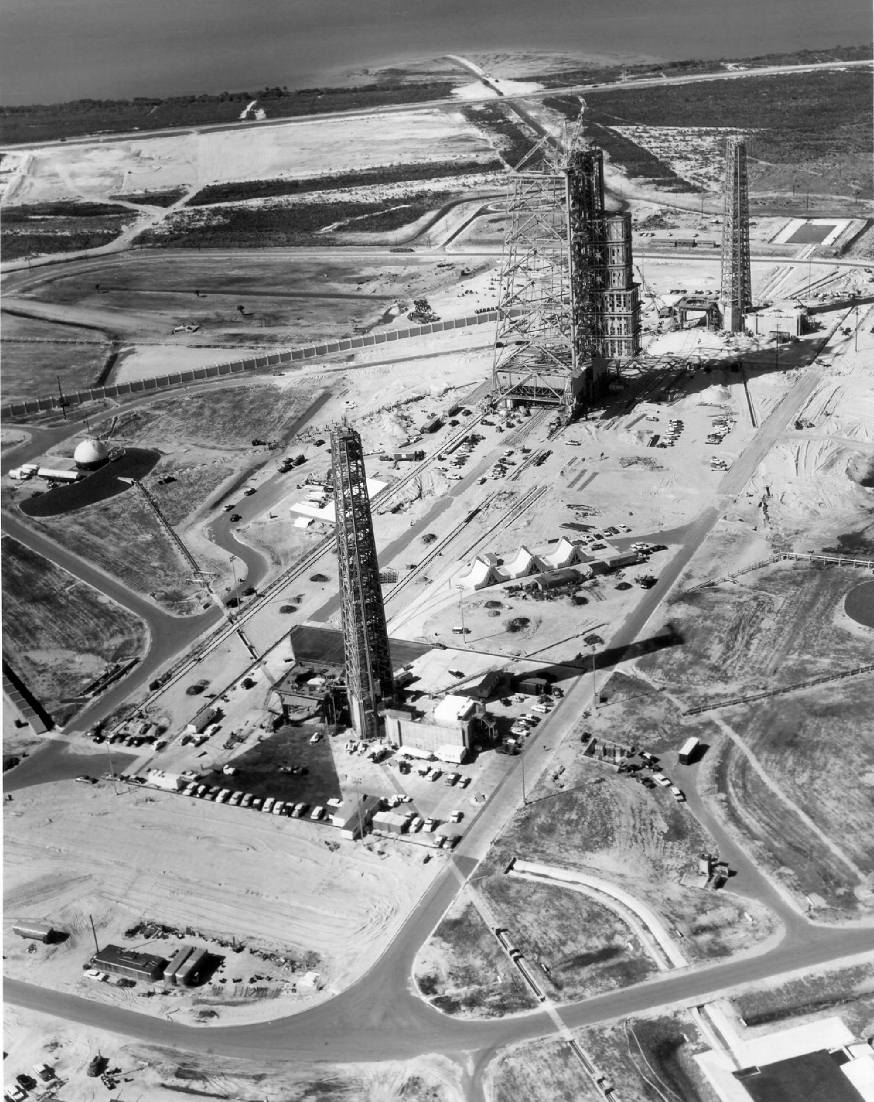

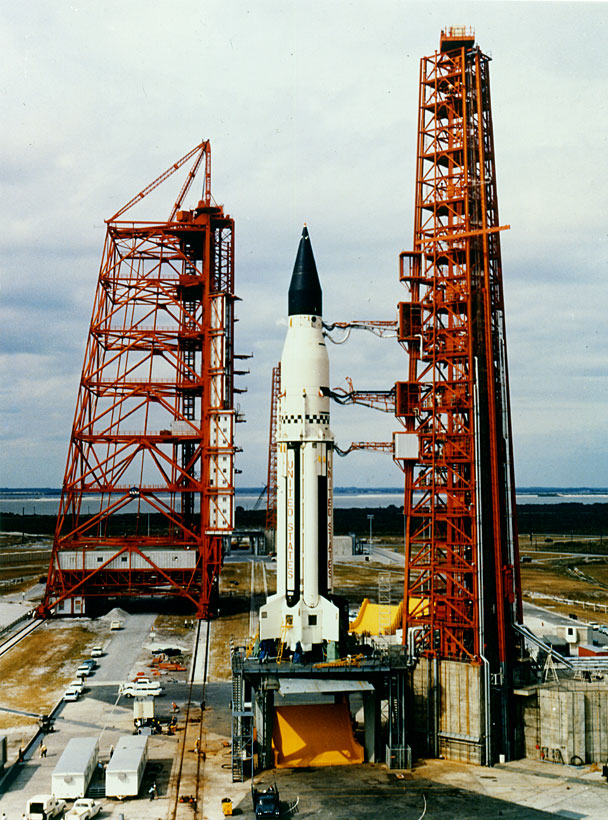

LC 37 janvier 1963, le pad A est au fond, le B devant. SA 5 sur le LC 37B

Le LC 37 couvre 52 hectares au nord du Cap Canaveral juste en dessous du LC 40-41 des Titan 3. Pour la construction du site, près de un hectare de forêt a été élagué et toute la faune qui s’ y était implantée à été enlevée et réinstallée ailleurs. Boeing a contracté Raytheon Engineers & Constructors pour dessiner et construire le complexe. Plus de 28800 m3 de béton ont été nécessaire pour réaliser le chemin de roulement de la tour, la table de lancement et les déflecteurs de flamme.

SLC37 travaux 01.jpg (96596 octets)

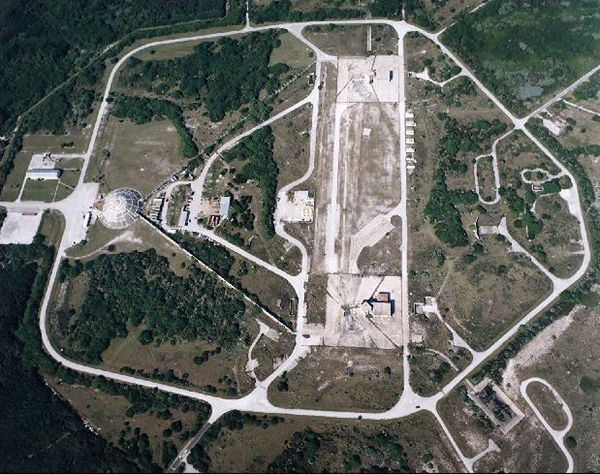

LC37 avant le début des travaux de Boeing. Le blockhaus est à gauche (Sud), les deux pads A et B sur la bande de terrain claire. Le pad des Delta sera construit sur le pad B au premier plan.

SLC37 travaux 1999.jpg (112831 octets)

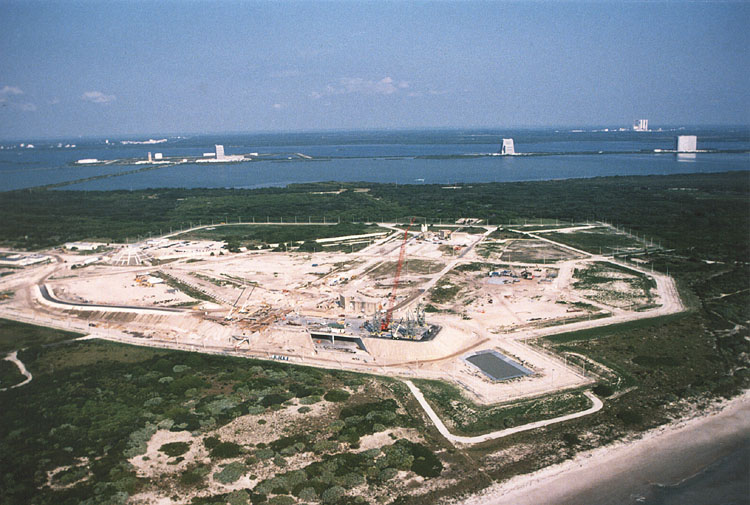

Le SLC 37B en construction sur l' ancien 37B des Saturn 1



SLC37 travaux mars 2000 01.jpg (224137 octets) SLC37 travaux mars 2000 e.jpg (87903 octets) SLC37 travaux mars 2000 03.jpg (125973 octets)

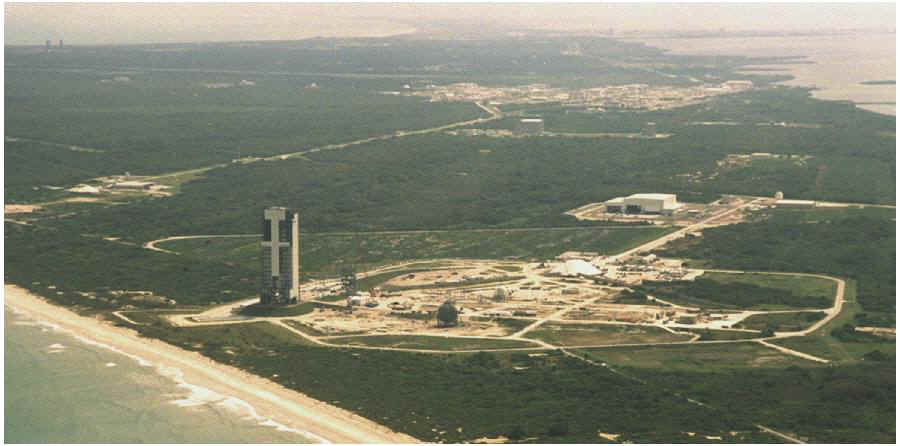

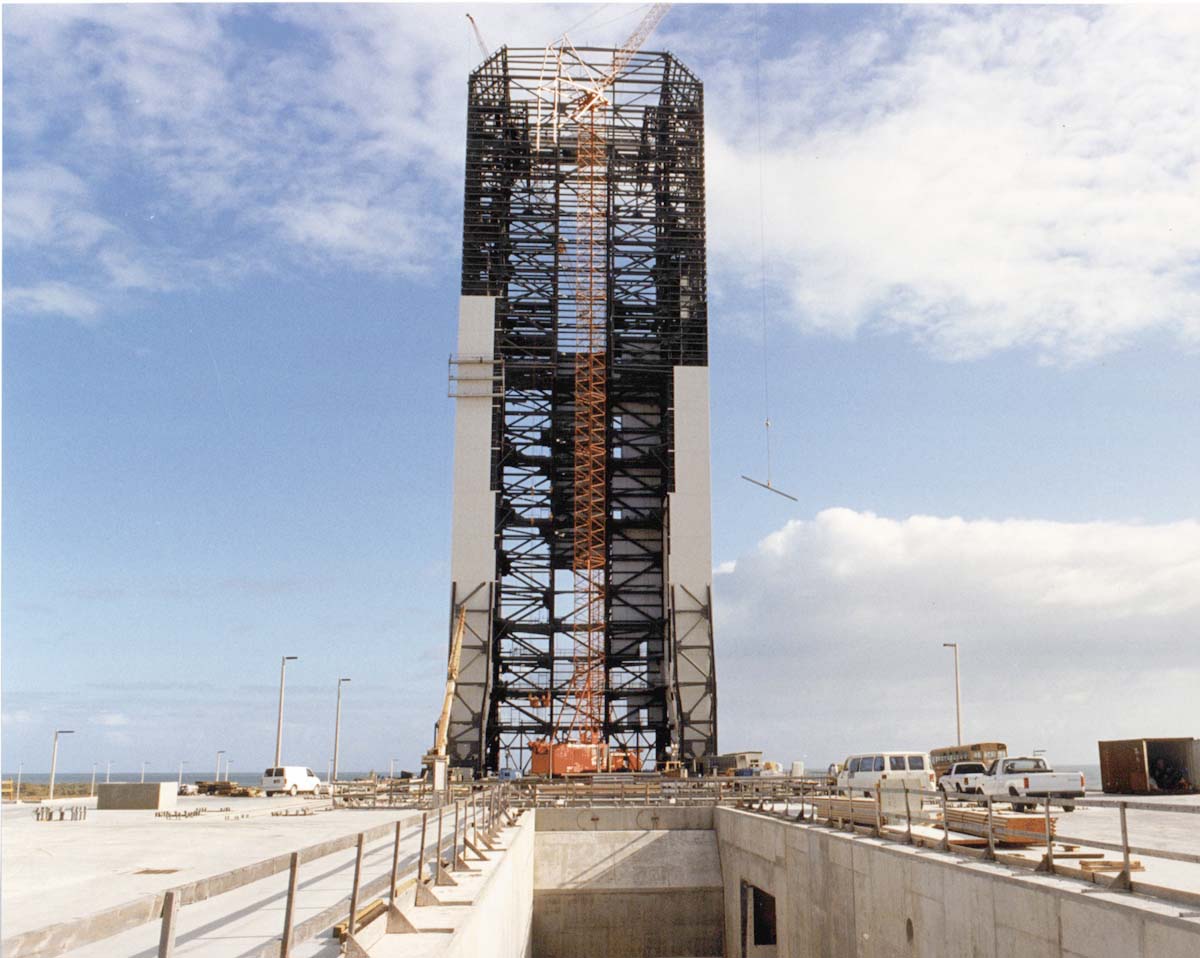

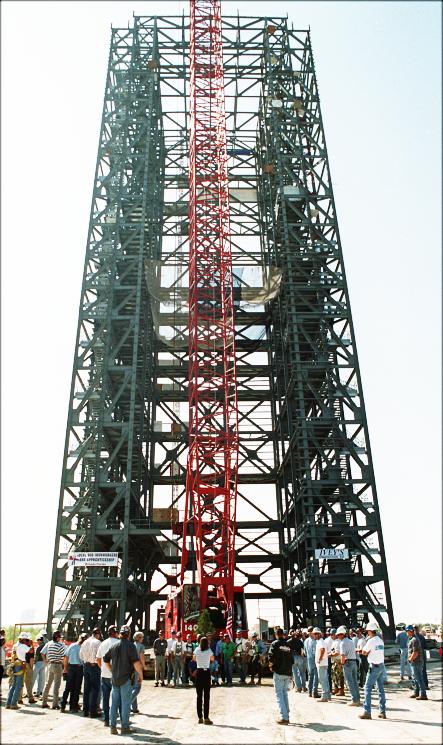

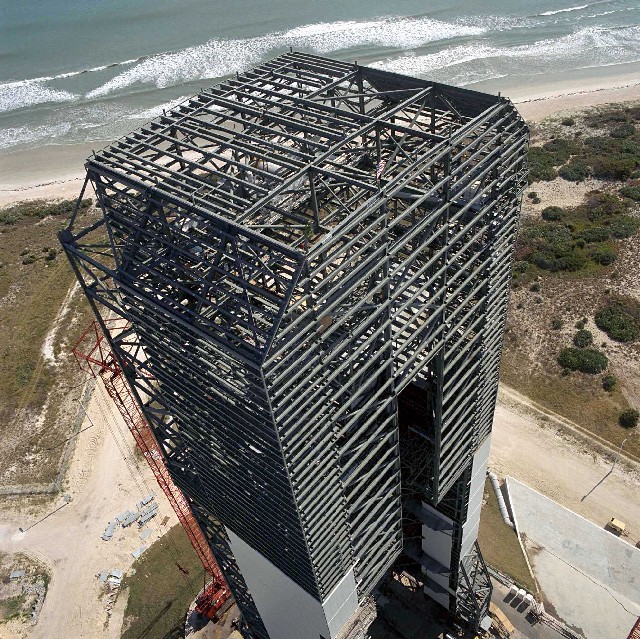

Mars 2000, les ouvriers de Boeing et Raytheon Engineers and Constructorsles hissent la dernière poutre métallique de la structure de la tour de service. Cette tour haute de 100 m et de 3600 tonnes permet un accès complet au lanceur sur 360°. Une grue de 50 tonnes sera utilisé pour les opérations de montage de la charge utiles et des boosters. SLC37 travaux avril 2000.jpg (38833 octets)

Pour des raisons de sécurité, le centre de contrôle des lancement est situé à 3 km du pad dans la zone Delta DOC au Sud du cap Canaveral, il est sur trois étages. Le hangar E sert pour les opérations logistiques du lanceur.

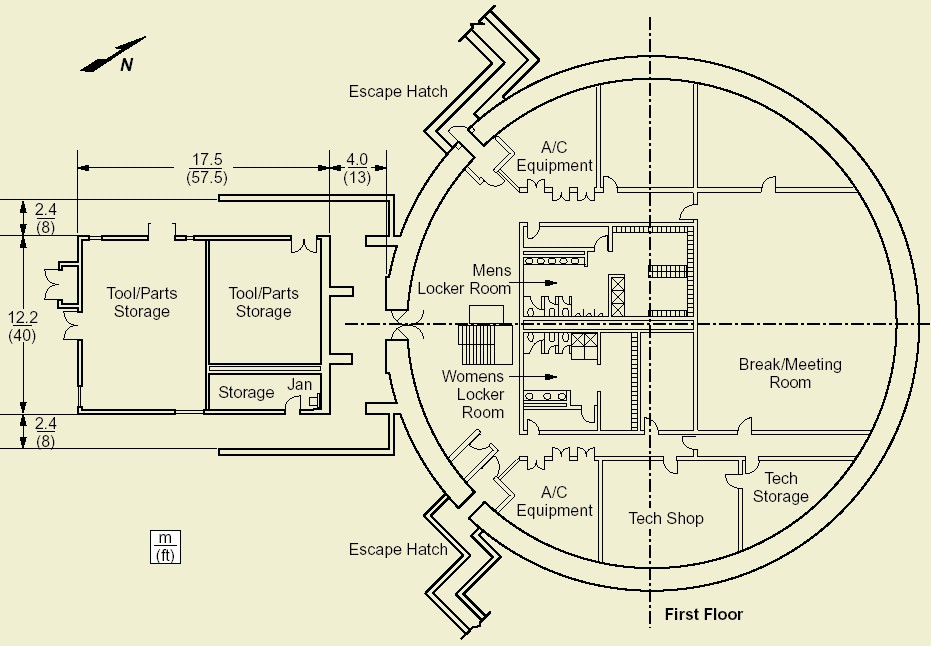

L’ancien blockhaus Apollo à l’ entrée du pad a été modifié en bâtiment de soutien. Rebaptisé CSB Common Support Building, il renferme des bureaux et diverses salles pour le personnel travaillant sur le pad. Il n'est pas occupé durant les opérations de lancement.

SLC37 CSB.jpg (126348 octets)

De nouveaux réservoirs sont construits permettent le stockage de 1000 litres de LOX et 3400 litres de LH2.

Le 11 septembre 2000, inauguration du  Horizontal Integration Facility. Ce bâtiment d’ intégration lanceur est un building de 6 étages et 7500 m2 de surface. Deux baies de 76 m sur 30 m permettent l’ assemblage du lanceur.

SLC37 HIF vue aerienne.jpg (93052 octets)    SLC37 HIF CBC.jpg (87505 octets)    SLC37 HIF porte.jpg (30869 octets)

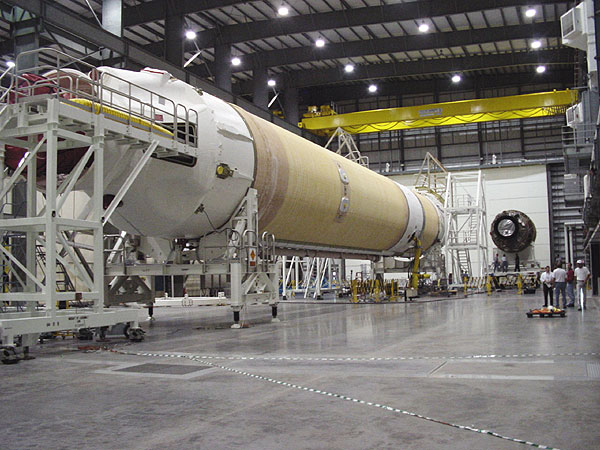

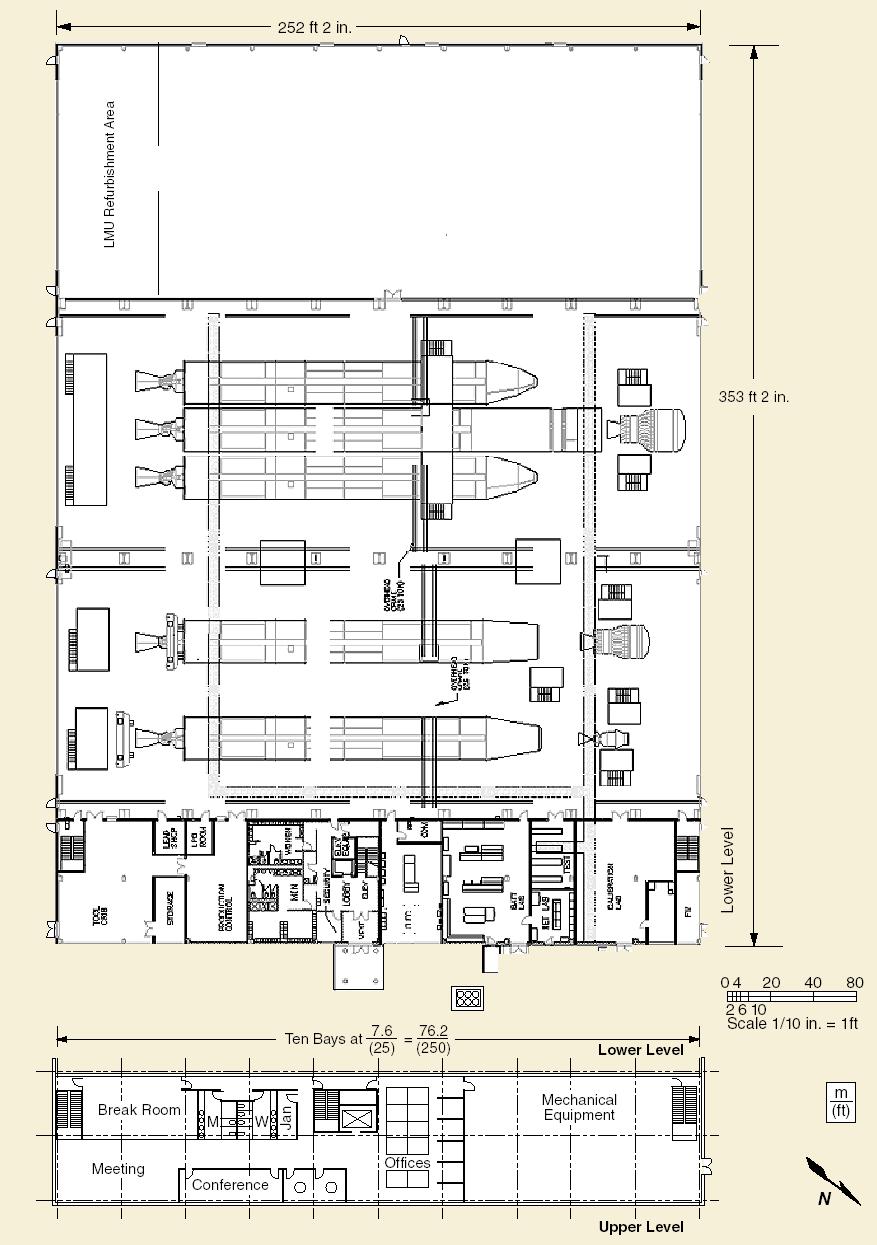

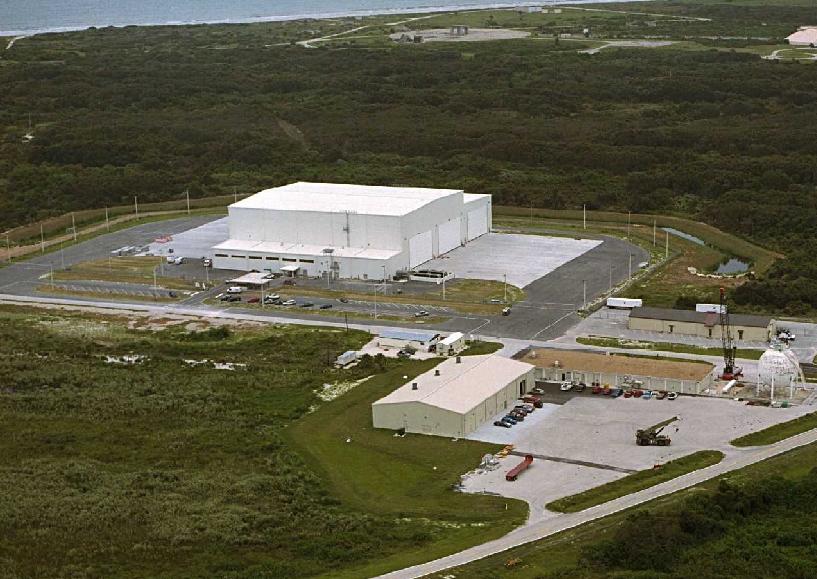

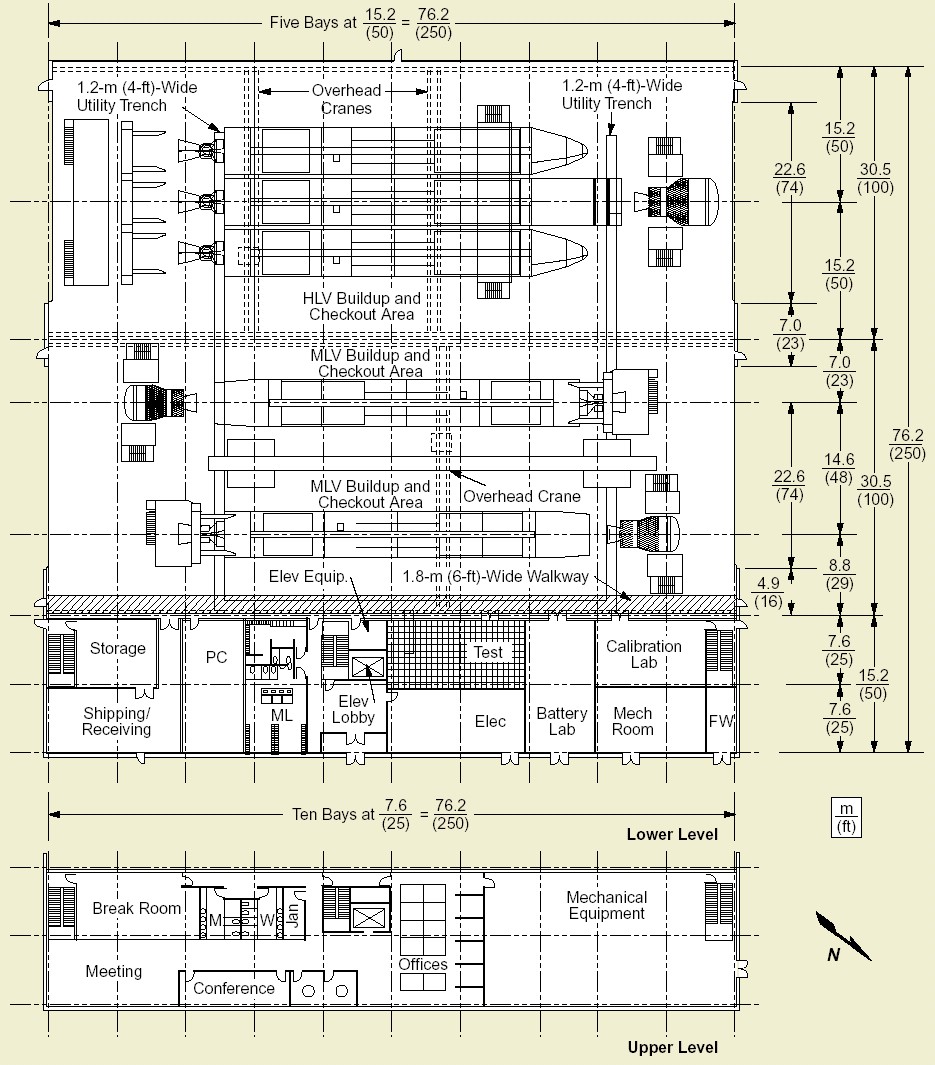

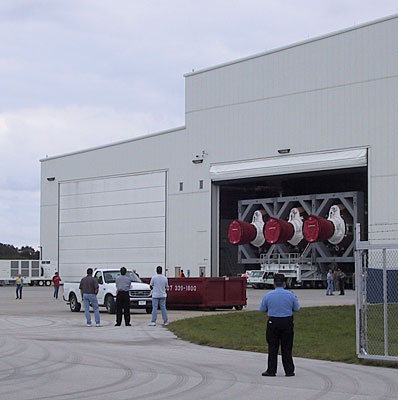

Intégré au SLC 37B, le hangar HIF est utilisé pour intégrer les lanceurs Delta 4 après leur transport des zones de travail. dans ce bâtiment de 77 m sur 107, les étages sont assemblés et contrôlés avant d'être transporter sur le pad. Le bâtiment renferme deux baies pour les Delta M et M+ où deux corps central peuvent être traité ensemble et une baie pour le Delta H. Chaque baie est équipée d'une grue de 25 tonnes sur pont roulant de 23 m de haut. Le HIF abrite aussi les activités comme l'envoie d'outillage et la maintenance ainsi qu'un laboratoire pour tester les batteries. Les annexes permettent la restauration du LMU. Des bureaux sont à la disposition des techniciens et personnels administratifs ainsi que des salles de détente et de restauration.

SLC37 HIF dessin.jpg (148791 octets)    SLC37 HIF dessin 02.jpg (301558 octets)

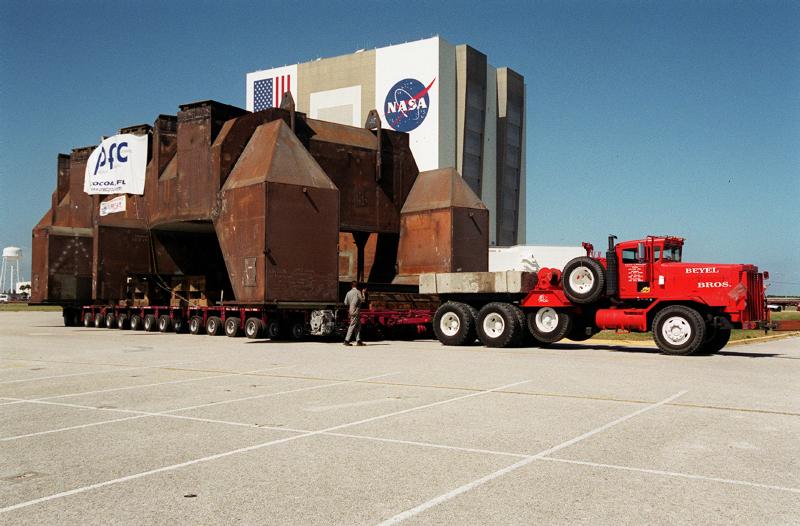

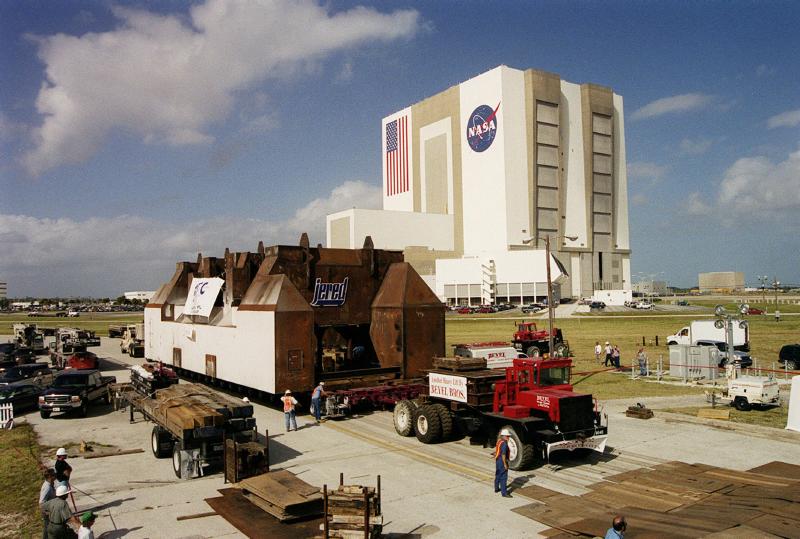

Octobre 2000, livraison de la table de lancement fabriquée par Jered Industries en Georgia à Cap Canaveral. La table mesure 21 m de long sur 12 de large pour 15 m de hauteur et pèse 240 tonnes.

SLC37 construction octobre 2000.jpg (64602 octets)    SLC37 construction octobre 2000 02.jpg (75111 octets)

2001

SLC37 travaux fevrier 2001.jpg (168084 octets)    SLC37 travaux fevrier 2001 02.jpg (156317 octets)    SLC37 travaux fevrier 2001 03.jpg (165264 octets)

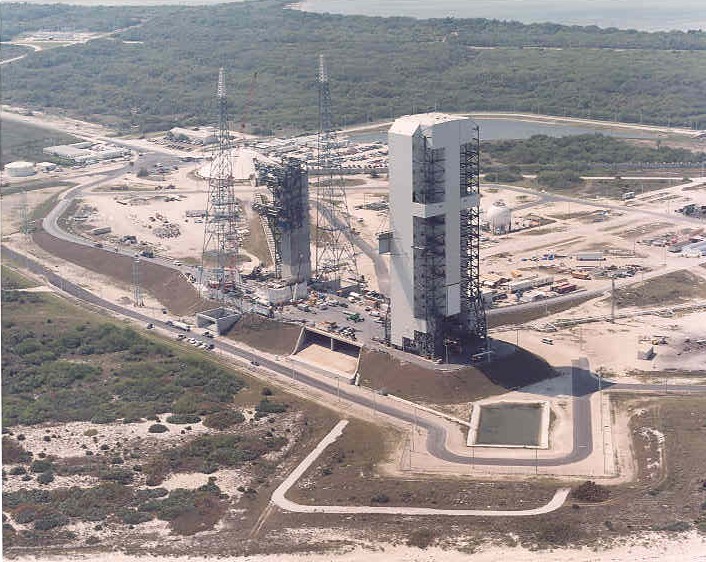

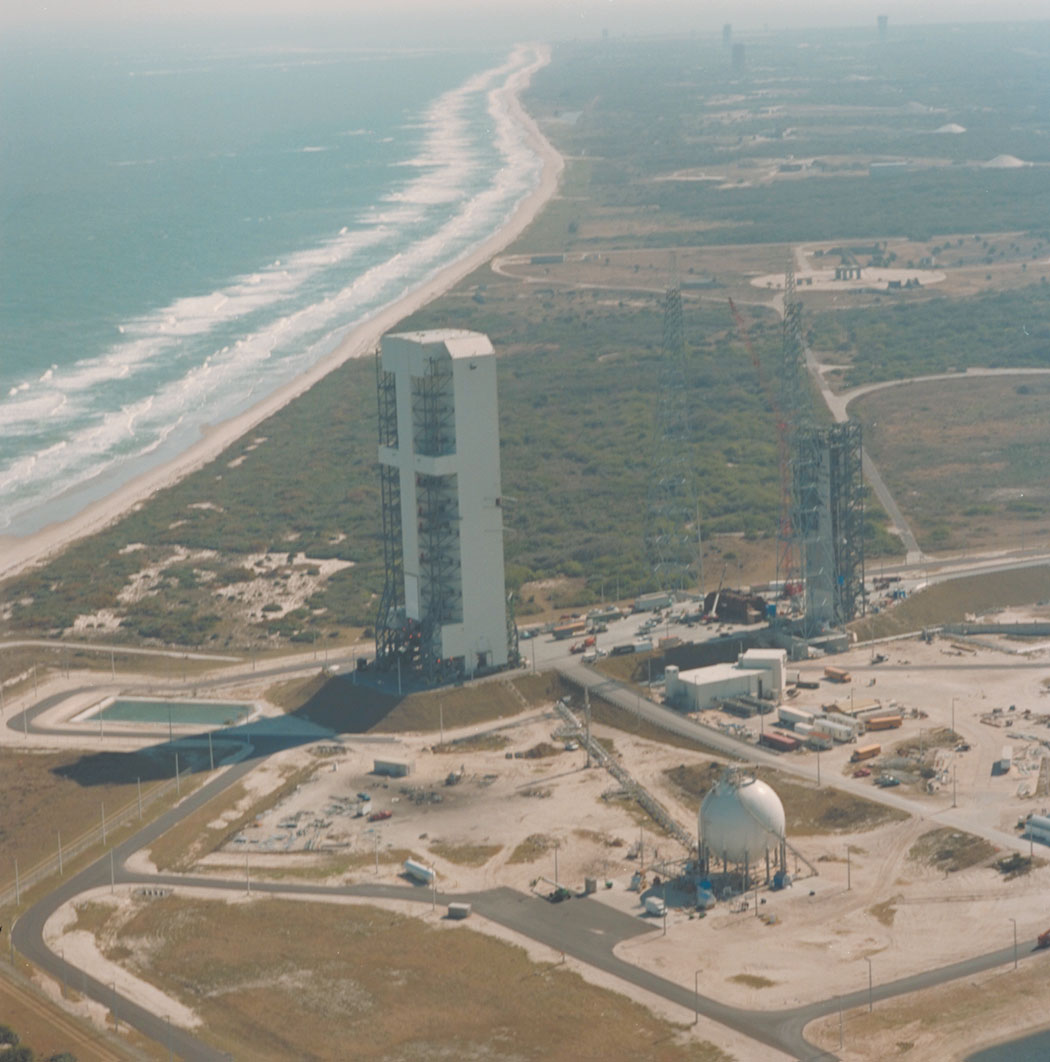

Février 2001

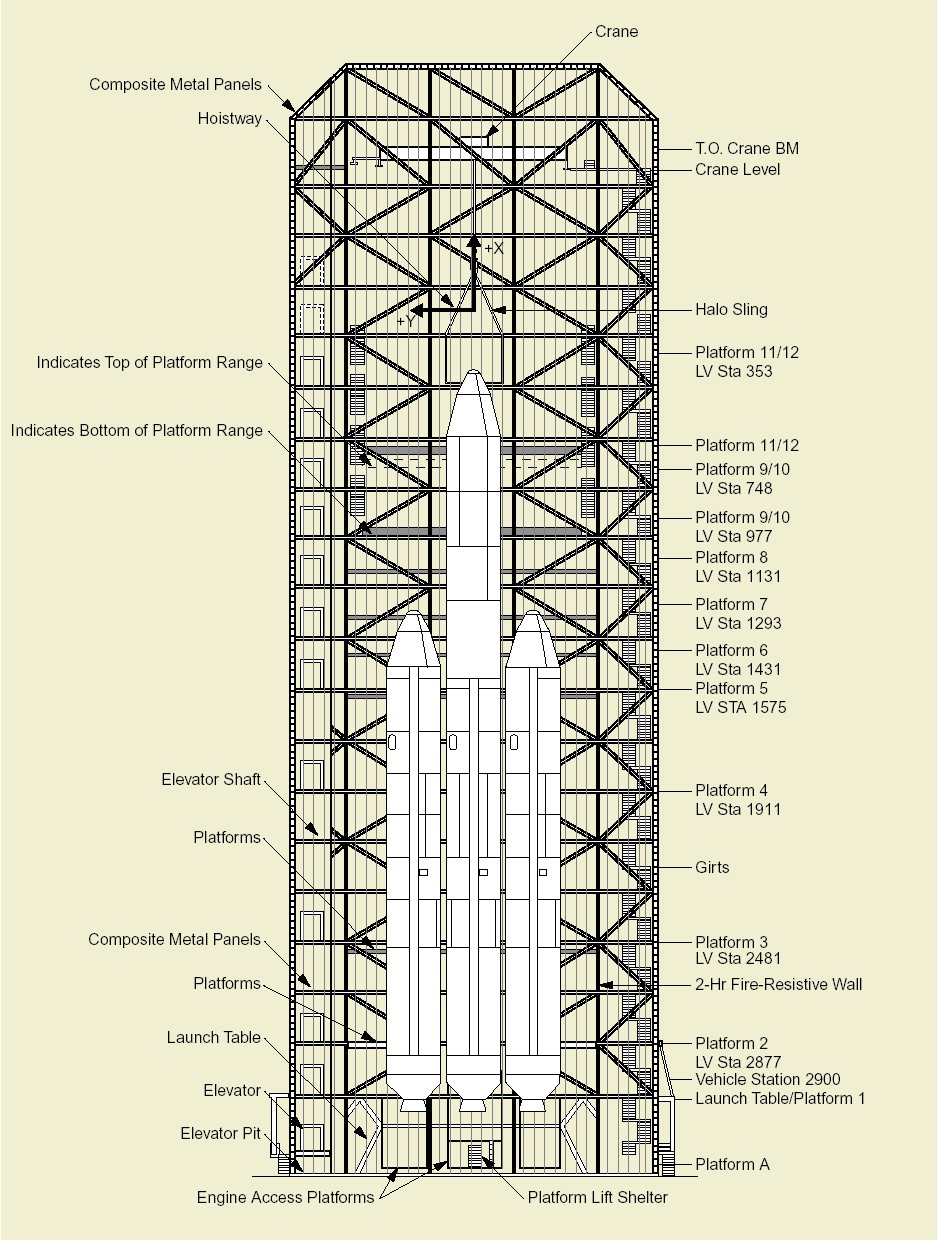

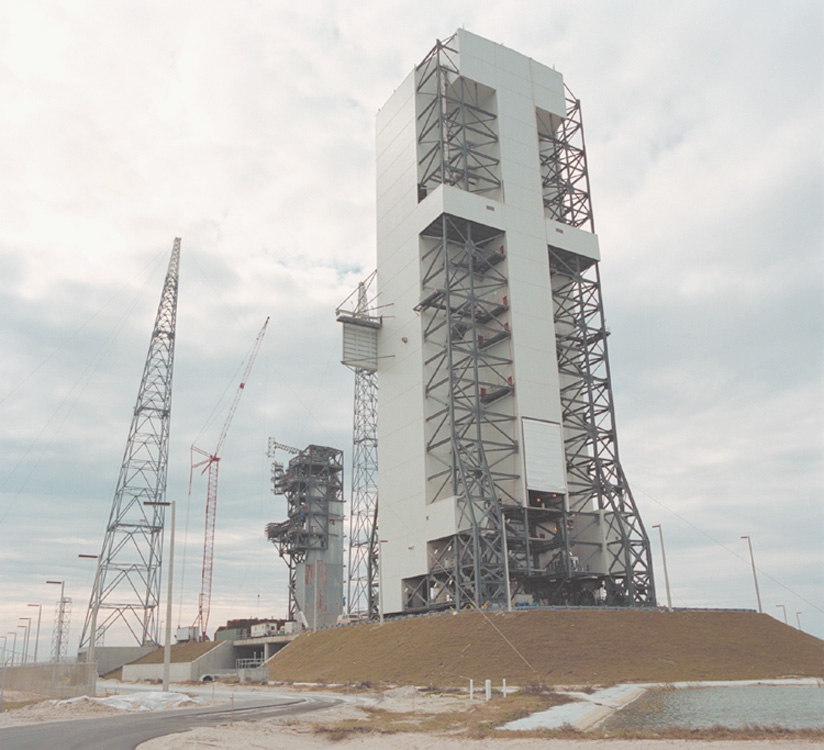

La tour de service mobile MST protége le lanceur sur son pad et permet l'accès aux différents étages et parties du véhicule une fois installé sur la table de lancement. La tour abrite une grue de 50 tonnes à 91 m de hauteur qui est utilisée pour l'assemblage des boosters sur le lanceur et le montage de la coiffe avec la charge utile.

SLC37 MST.jpg (301905 octets)

Cette tour haute de 100 m et pesant près de 4000 tonnes se déplace sur des rails grâce à un système hydraulique et pneumatique. Différentes plateformes permettent d'entourer le lanceur à tous les niveaux. Après montage et contrôle, la tour est reculé en position de parking jusqu'au décollage.

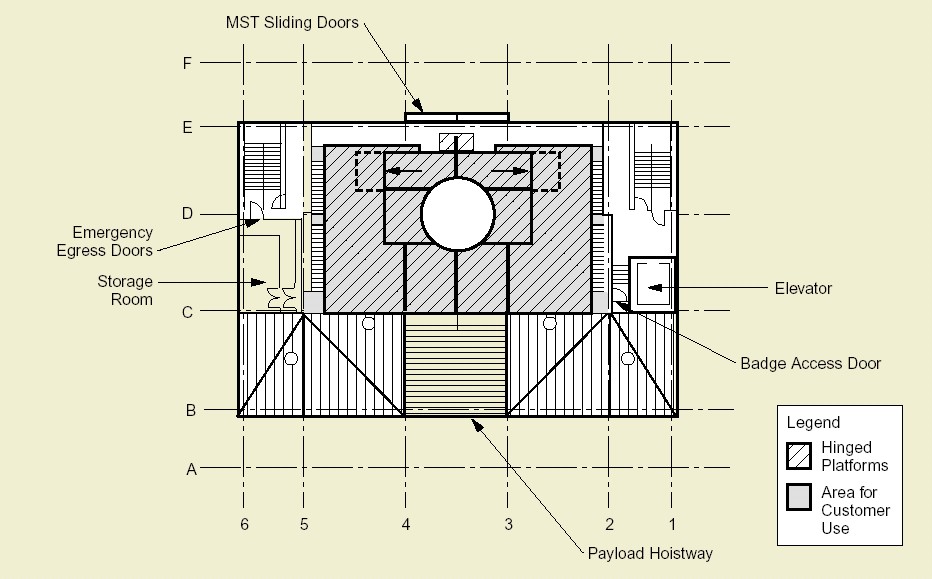

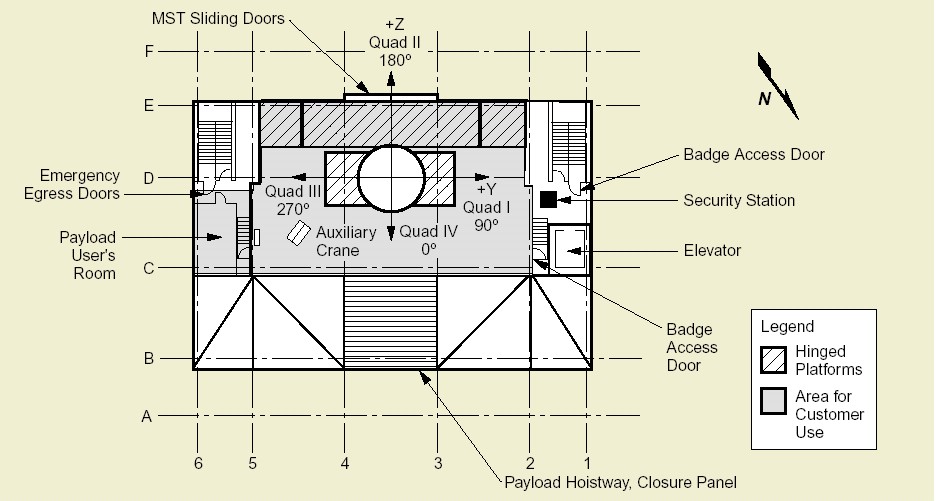

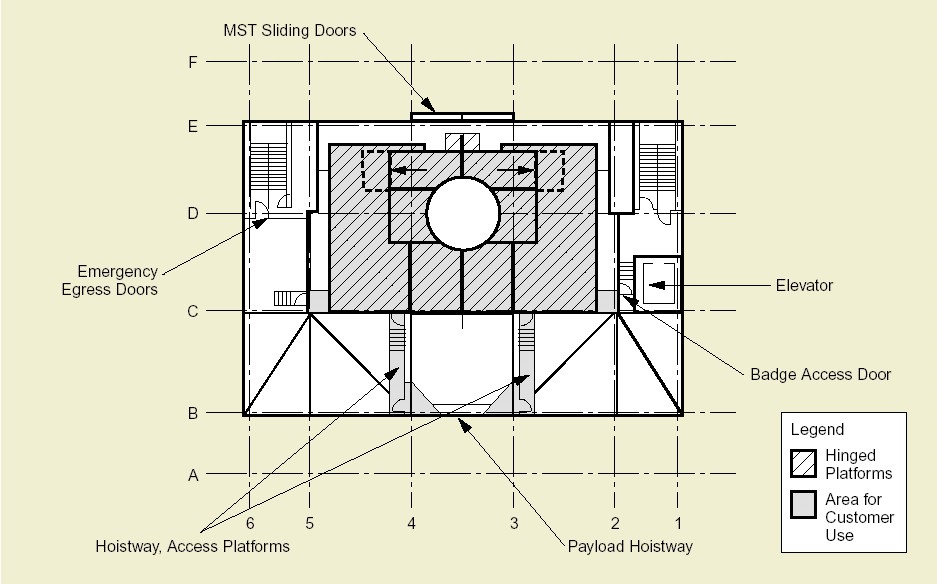

Les plateformes de travail du niveau 5 à 7 sont isolés de l'extérieur pour permettre l'accès à l'interétage du lanceur. Les plateformes 8 à 12 sont aussi isolé pour permettre la mise en place et le contrôle de la charge utile. La plateforme 8 mesure 3 m sur 6 pour 4 m de hauteur avec une porte de 2 m sur 0,9 m. Elle supporte une charge au sol de 900 kg. Les plateformes 9 à 12 sont mobiles.

SLC37 MST plateforme 8.jpg (95267 octets)    SLC37 MST plateforme 9 et 10.jpg (108079 octets)    SLC37 MST plateforme 11 et 12 .jpg (110433 octets)



La tour ombilicale en acier mesure 73,15 m de hauteur. Elle est situé au coin Sud-Est du pad. Trois bras de service sont attachés à son coin Nord-Est au niveau 7, 10 et 10. Le bras n°1 permet les connections en propergols avec l'étage CBC. Le bras n°2 permet les liaisons avec l'étage supérieur. Le bras n°3 connecte l'air conditionné dans la coiffe.

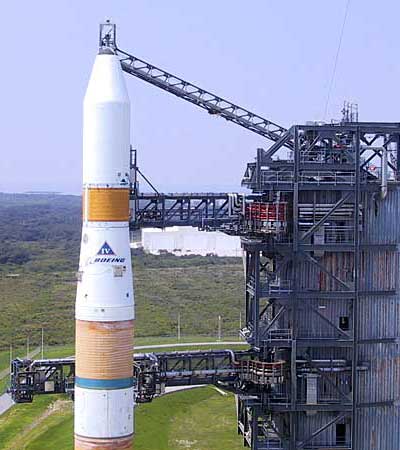

La tour ombilicale du SLC37 UT utilise trois bars de service mobiles.

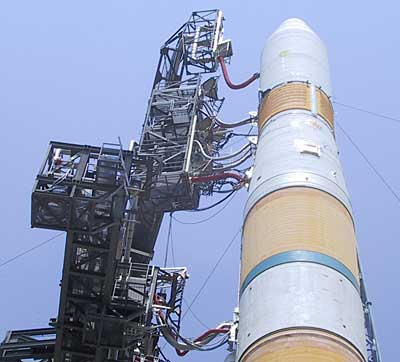

Le bras du milieu fournit le propergols LOX et LH2 au second étage et celui du bas sert pour la ventilation du CBC. Sa longueur permet d' atteindre les deux autres CBC accolés dans la version Heavy. Les trois bras se rétractent au décollage dès l' allumage du moteur RS68.

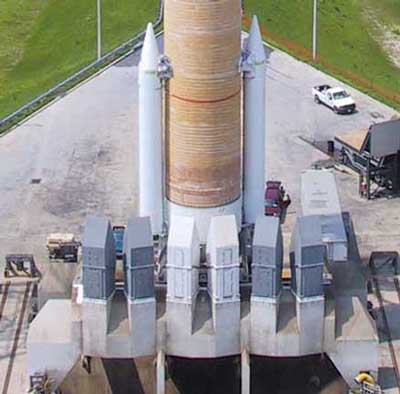

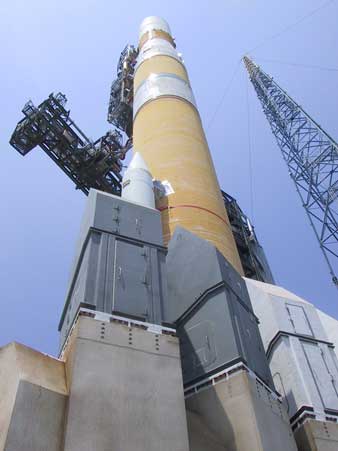

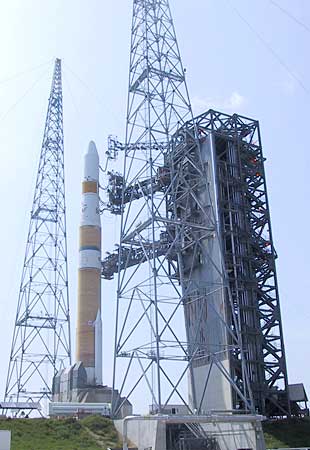

le lanceur est posé sur sa table. les flammes des gaz sont éjectées par une tranchée au Sud . Les 6 structures en forme de boites sot les TSM mats de service destinés au remplissage de l' étage CBC.
Les deux mats au centre sont utilisés pour la version Delta 4 de base avec un seul CBC. Pour les versions "heavy" avec deux autres étages CBC accolés, les 4 autres mats seront utilisés.

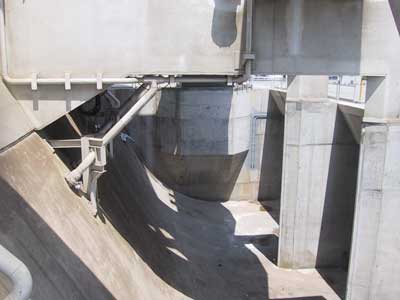

La tranchée d' évacuation des gaz du premier étage directement sous le lanceur. Elle a été conçue pour supprimer le bruit au décollage sans utiliser de système à déluge d' eau comme les autres pads du centre spatial.

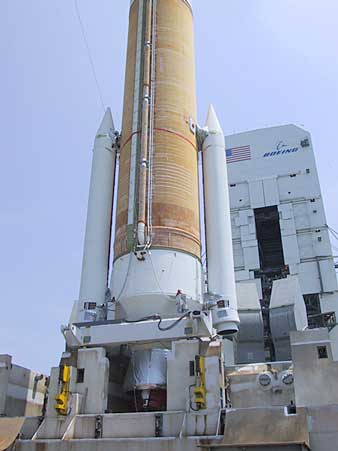

Le moteur RS68 est visible à la base du lanceur recouvert d' une couverture rouge. On aperçoit deux mats de service qui sont utilisé pour la version "heavy" du lanceur La partie centrale du mat est ouverte pour passer les ombilicaux. Ils sont ensuite rentré au lancement et protégés par des portes.

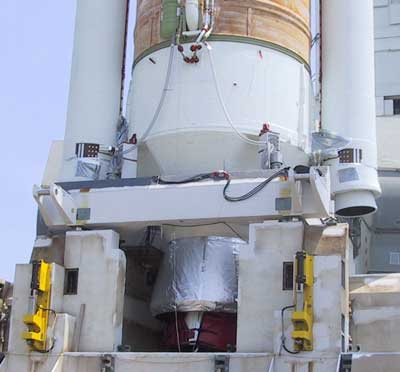

De plus 4 "hold down post" ou support retiennent l' étage sur la table. Deux sont visibles (rectangle sur la barre de support).





SLC37 travaux sept 2001.jpg (46188 octets)

Septembre 2001

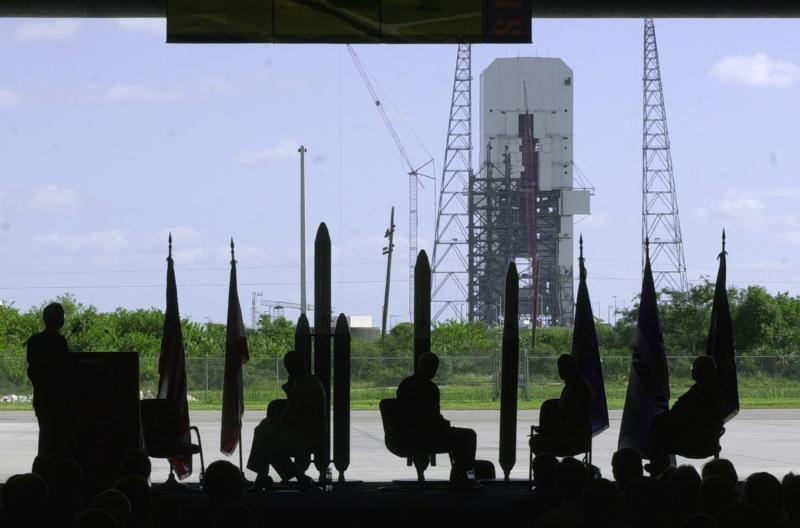

9 octobre 2001, inauguration du SLC 37 avec l' achèvement du dernier élément, le pad lui même en présence du représentant de la Floride au congrès Dave Weldon (Floride), du secrétaire de l' USAF James G. Roche et le gouverneur de Floride Frank T. Brogan.
L'ensemble des travaux a coûté plus de 40 millions $ dont 26 155 737 $ pour la tour mobile de service, 7 893 033 $ pour la tour ombilicale, 261 946 $ pour la construction d'une tour de 30 m pour le contrôle aérien sur l'aéroport de Vero Beach.

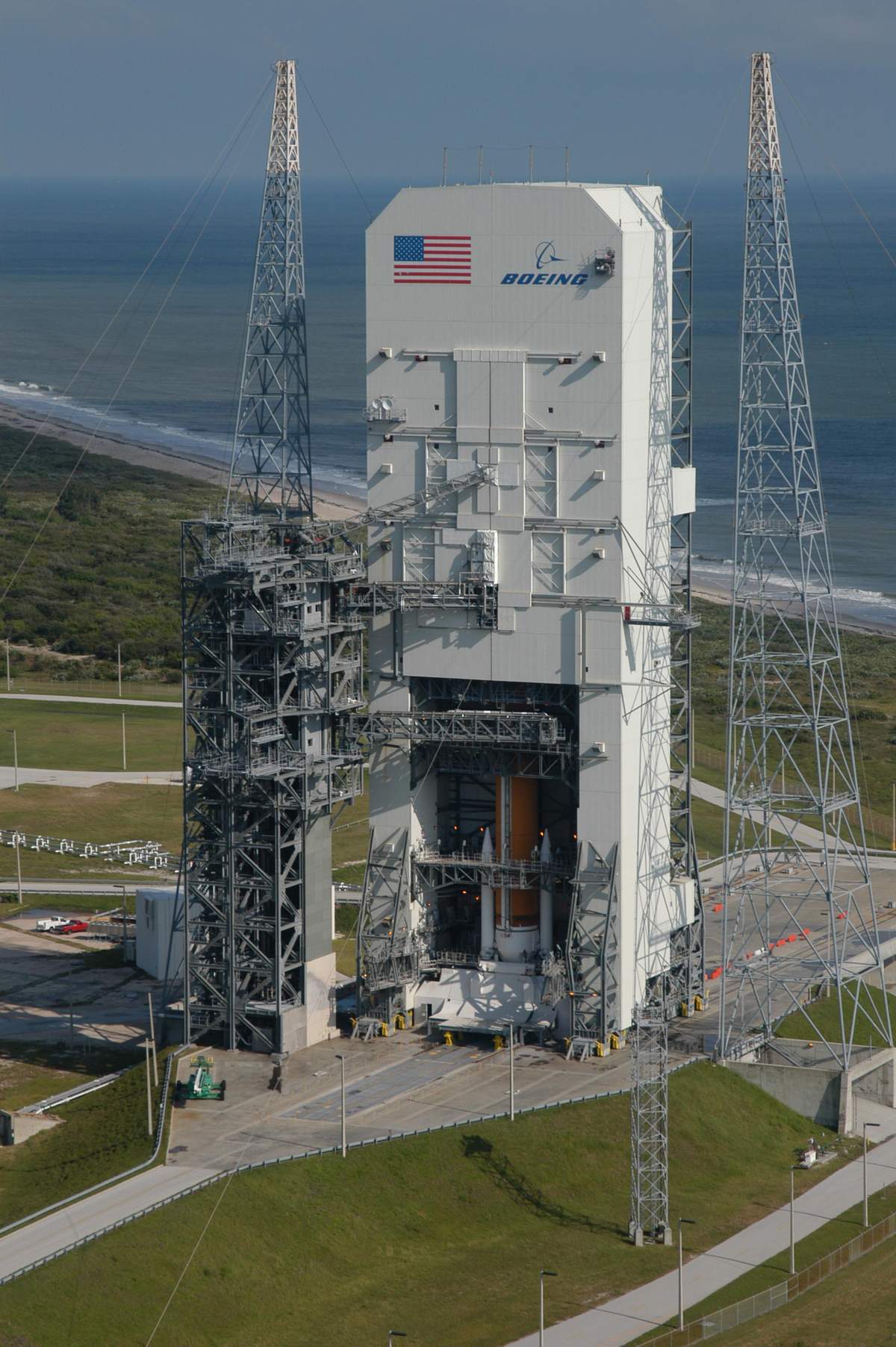

Vue de la tour ombilicale du SLC 37 avec la première Delta 4 en 2002. Détail de la table de lancement

SLC37 05pd2398.jpg (239136 octets)

Le SLC 37 en 2005
