LES INSTALLATIONS DE LANCEMENT
DES DELTA
|
SPACE
LAUNCH COMPLEX 6 C'est Thompson Metal Fab qui a fabriqué les 580 tonnes de la table de lancement destinée au Delta 4 pour le SLC 6. Elle mesure 29,7 m de long, 13,9 de large et 9,12 m de haut. Elle comprend les déflecteurs de flammes A, B et C de respectivement 50, 120 et 50 tonnes, les systèmes hydrauliques et mécaniques de mises à niveau.
Charnières du Fixed Pad Erector (FPE)
Verrous du système de positionnement vertical du FPE
Crick de mises à niveau
Colliers de mises à niveau La table ainsi que les déflecteurs après fabrication ont été chargés sur une barge et transporté à Vandenberg.
Structure des déflecteurs de flammes. Déflecteur A
La table de lancement
Transport vers le quai de chargement
Chargement dans une barge

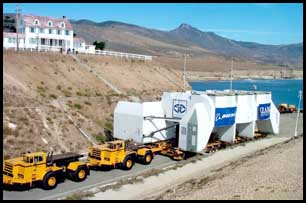

Arrivée à Vandenberg

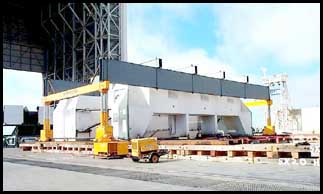

Arrivée sur le SLC 6
|
