NASA RAILROAD

Le chemin de fer au KSC comprend 72 km de voies ferrées, trois locomotives et une soixantaine de wagons de fret. Connecté au réseau de la cote Est de Floride FECR (Florida East Coast Railway) situé à quelques kilomètres au Nord de Titusville, le réseau ferroviaire transporte les segments des boosters SRB du Shuttle, les équipements sol, les fluides, les ergols et les gaz du centre spatial. Il désert également les installations militaires de l'USAF à Cap Canaveral. Même si les technologies utilisé au KSC sont du 20eme siècle, le chemin de fer datant du 19eme siècle a aussi son importance. Sans lui, pas de fusées et pas de lancement.

Le port spatial de Cap Canaveral est né en octobre 1948 quand le pt Truman y établit le Joint Long Range Proving Ground et réalise un premier lancement le 24 juillet 1950. En 1958, la NASA s'y installe. A cette époque pas de chemin de fer, il a fallu le mettre pour pouvoir construire la base. En 1963, la FERC construit une ligne de 14 km connectée au réseau principal de Titusville au Nord. Un pont avec une partie levis permet de traverser l'Indian River. Cette connexion relie les 50 km de voie de la NASA construites au départ d'un point nommé Wilsons's Corners au Nord de Merrit Island. La FEC a aussi construit une voie de 6 km baptisée Jay JAy (parce que situé au lieu dit J-J Parish, un membre de la FEC) au Nord de Titusville sur leur ligne principale pour les besoins de la NASA.

La FEC a construit une ligne qui relie le VAB et la zone industrielle du centre, où une gare permet le déchargement des wagons. Une autre route continue à l'Est de la plage de Playalinda. A ce niveau, la ligne continue vers le Sud le long de l'Océan Atlantique vers Cap Canaveral et rejoint les 35 km de ligne desservant le complexe de tir 40-41 des Titan 3.

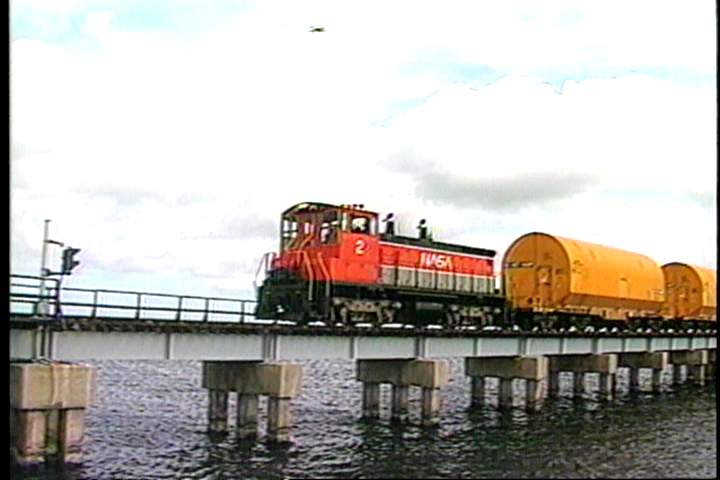

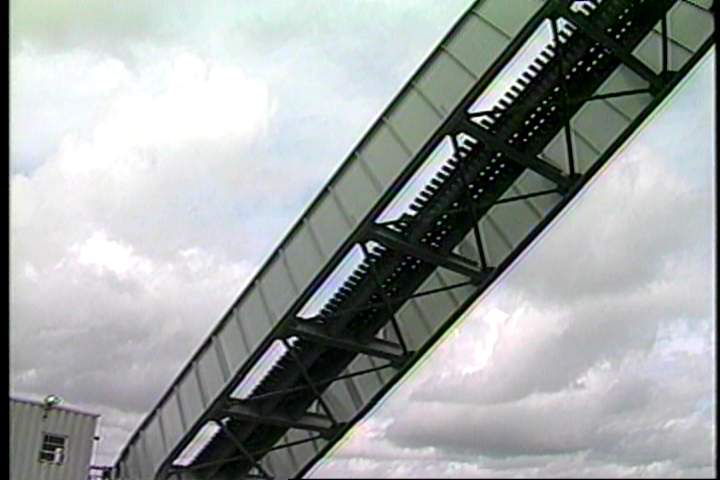

pont indian river.JPG (36880 octets)    pont levis.JPG (33526 octets)

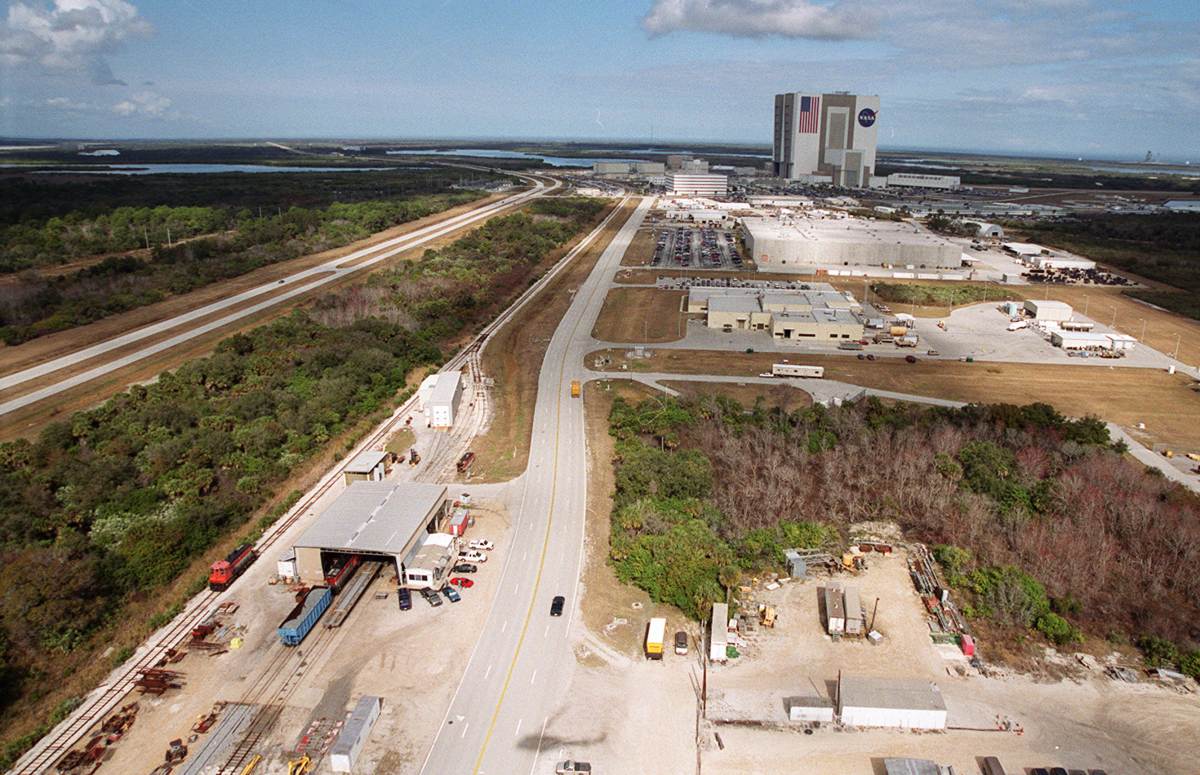

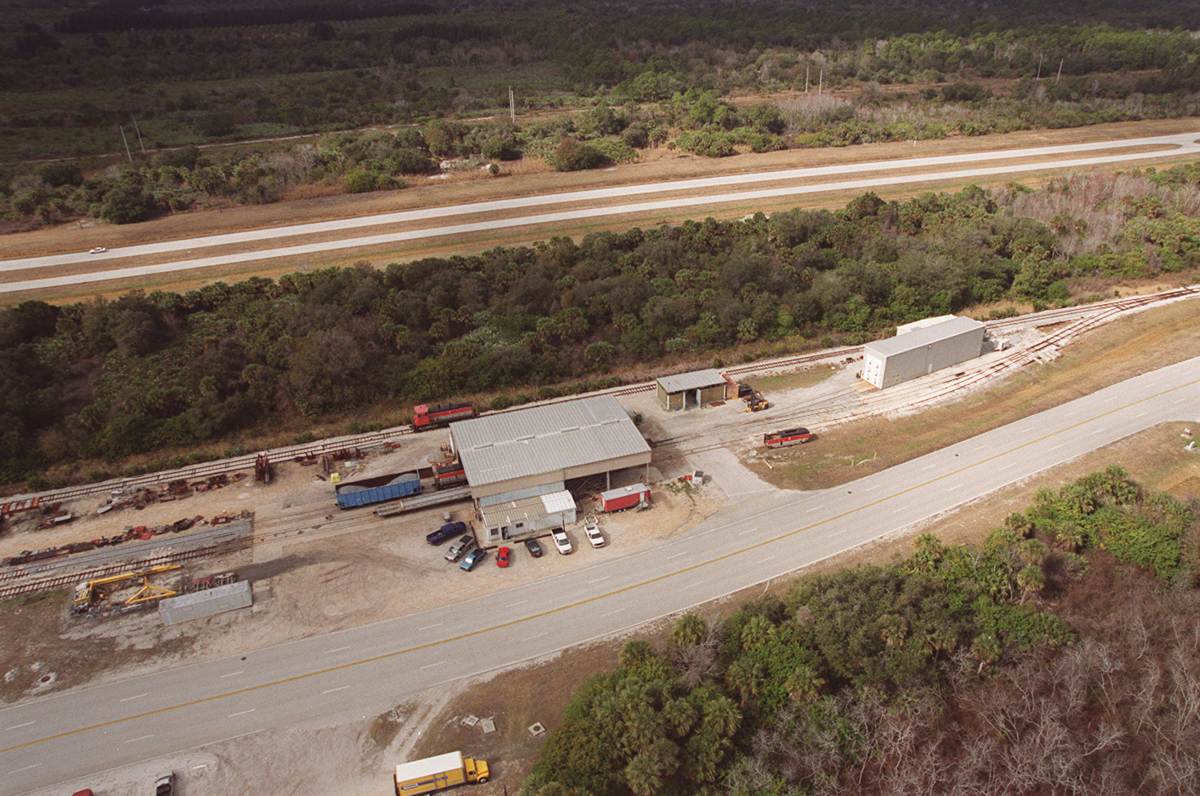

Le réseau de chemin de fer de la NASA est parallèle à la Kennedy Parkway North (à gauche) qui mène au VAB. Elle le contourne pour servir les bâtiments de processing des SRB ainsi que une partie du complexe 39 le long de la Crawlerway. S'éloignant du VAB, elle remonte vers le Nord sur Titusville. Une bifurcation au niveau de Wilson, juste après la SLF permet de contourner le KSC par le Nord et rejoindre la plage de Playlinda qui borde l'Océan. Le chemin de fer redescend en suivant la cote et désert les complexes de lancement 39 A et B, le 40 et 41 de l'USAF à Cap Canaveral. Au Sud du VAB, elle rejoint le Central Supply et le Canister rotation Faciliy dans la zone industrielle

L'activité principale de la ligne de chemin de fer est le transport des segments des SRB depuis leur usine de fabrication dans l'Utah jusqu'en Floride. Cette segment mesure 10 m de haut sur 3,6 m de diamètre et pèse 150 tonnes. Assemblé par 4, il constitue une fusée haute de 45 m attachée de chaque coté du réservoir externe du STS. Après le lancement, il sont largué  et retombent en parachute dans l'Océan Atlantique. Récupérés par bateau, ils sont ramené au port de Canaveral pour y être démonté. Chaque segment est chargé sur un wagon et envoyé dans l'Utah.

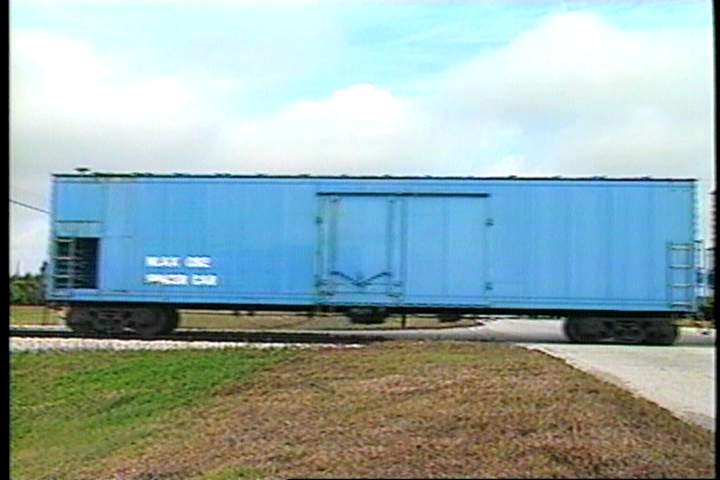

Les 8 wagons containers utilisés sont uniques avec 4 boggies. Chaque segment pèse 200 tonnes et voyage dessus traversant une partie des USA via la Union Pacific, Kansas City Southern, CSXT et la  Florida East Coast. Chaque containers mesure 12 m de long, sur 3,9 m de large et de hauteur. La NASA en possède 24 de ce type. La NASA possède aussi des wagons "d'espacement" (spacer) utilisés entre les wagons transportant les segments SRB. Ils permettent de répartir la charge lors du passage sur le pont de l'Indian River. D'autres wagons permettent de déplacer des pièces qui ne pourraient prendre la route, comme les jupe arrière et le cône avant

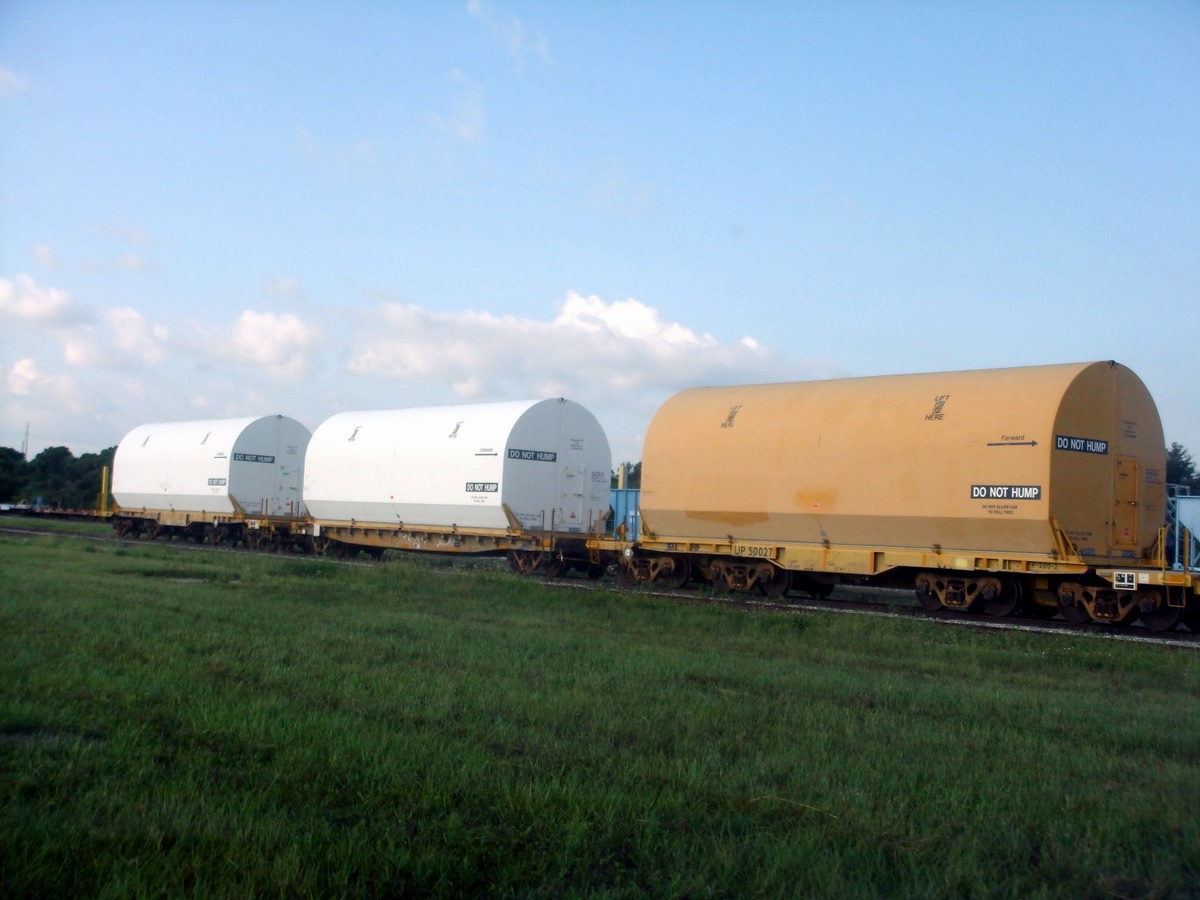

Les wagons transportant les SRB

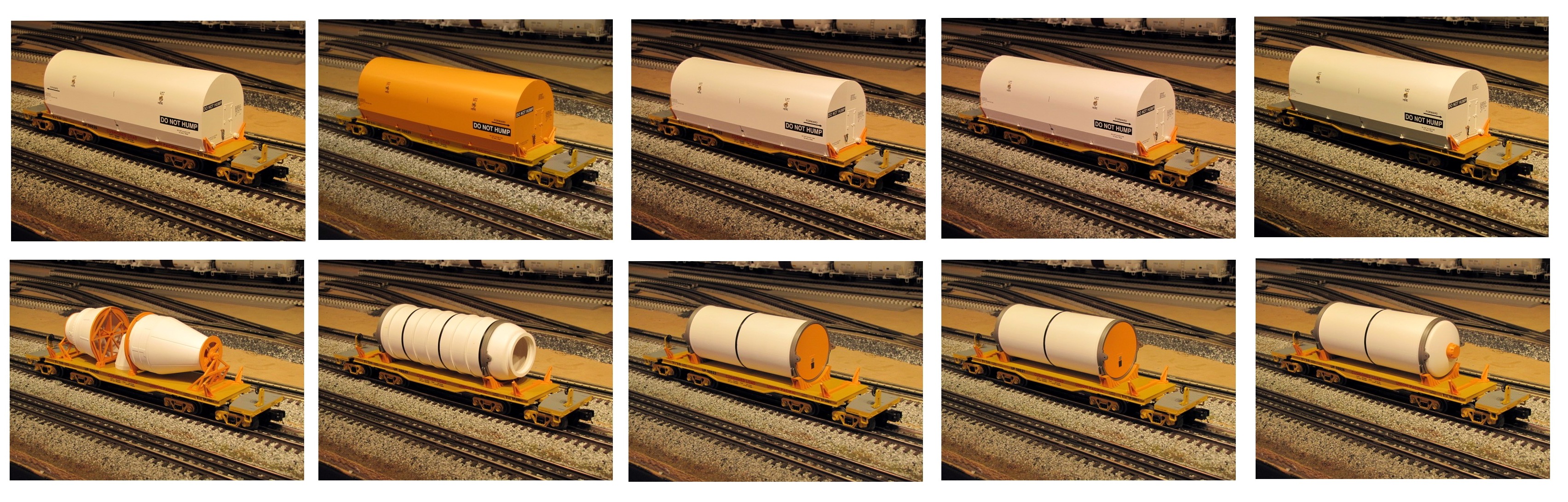

Maquette des wagons transportant les SRB (www.ericstrain.com)

Arrivés au KSC, les wagons étaient dans un premier temps dirigés vers le VAB. Depuis le milieu des années 1980, ils sont dirigés vers le Solid Rocket Booster Rotation and Processing Facility construit juste à coté. Déchargés, ils attendent dehors une nouvelle charge. Afin de fournir un service de commutation de ligne, la FEC devait envoyer une équipe et une locomotive de Jacksonville avec un préavis de 48 heures. Le bâtiment d'assemblage VAB avec son haut niveau de sécurité demandait du personnel qualifié que la FEC ne pouvait pas toujours fournir. De plus 48 heures de délai était trop long pour la NASA. Il fut donc décider que la FEC fournirait les wagons au KSC et que la NASA réaliserait les commutations vers le VAB.

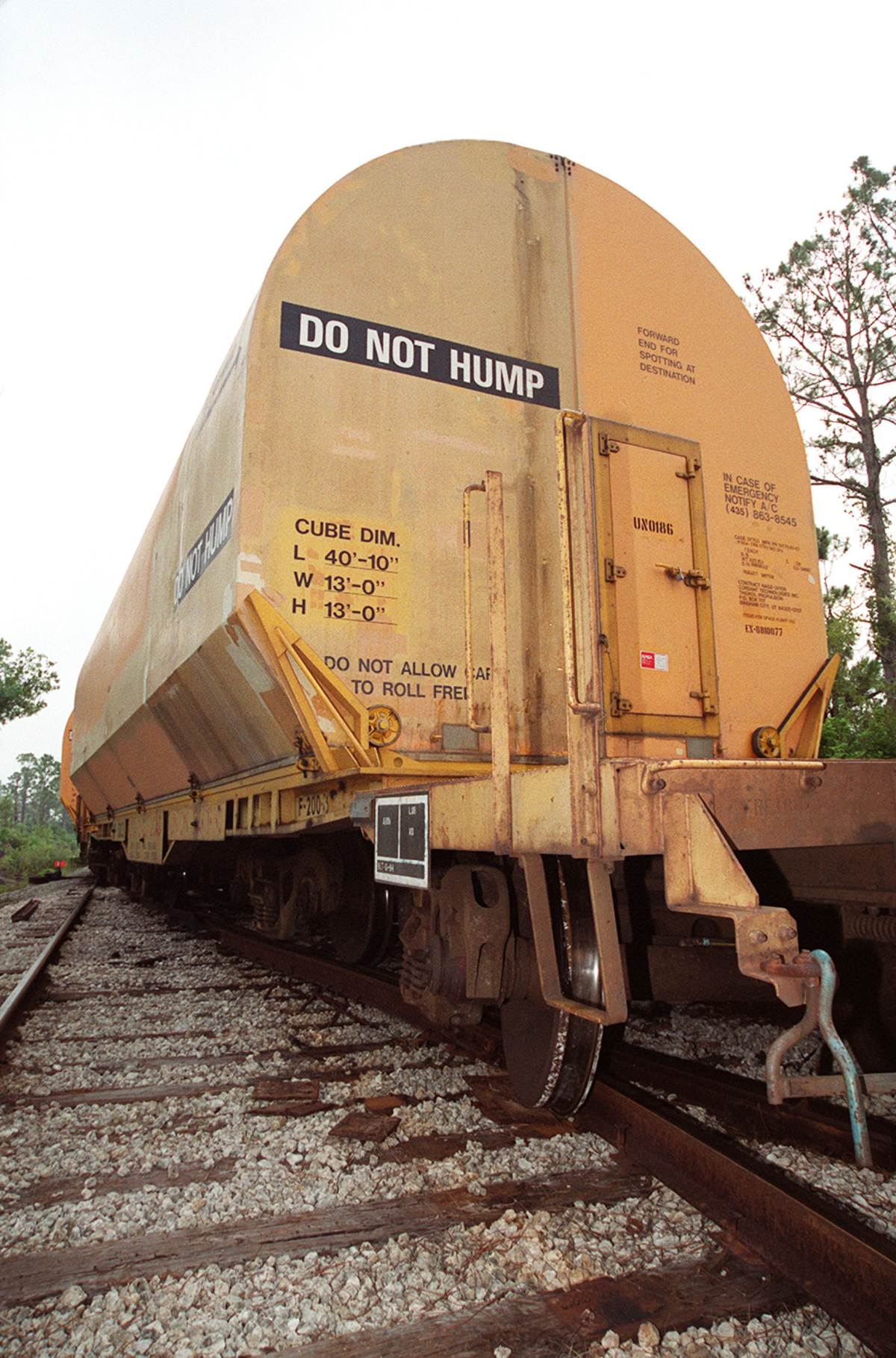

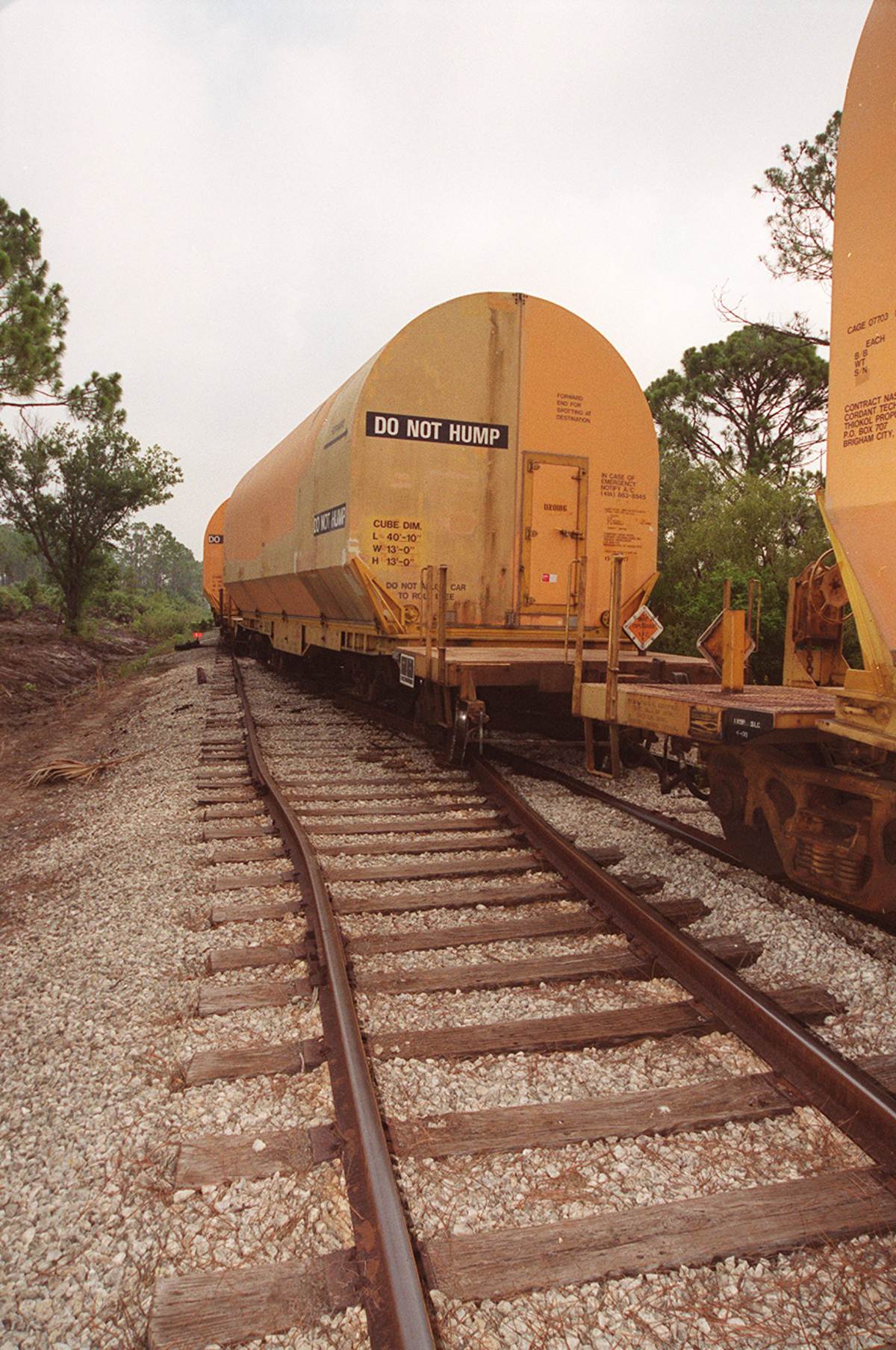

Un des wagons container des SRB pris le 20 juillet 2000 à l'occasion d'un déraillement au nord de la Causeway dans la zone industrielle sans gravité.

Les opérations de manutentions des boosters. Les boosters récupérés sont démontés dans le hangar AF du port Canaveral. Les 4 segments sont amené individuellement par camion au KSC près du VAB le long de la voie ferrée principale.

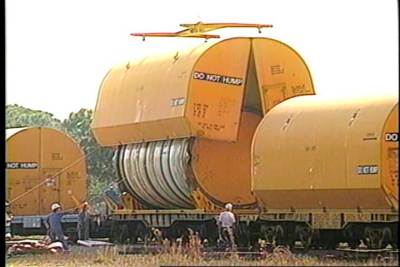

Le container vide est enlevé de son wagon et placé sur son voisin derrière.

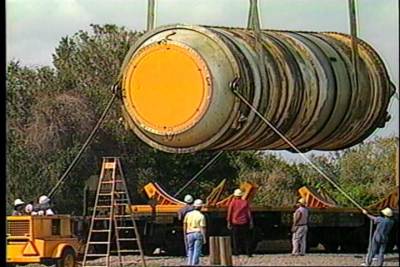

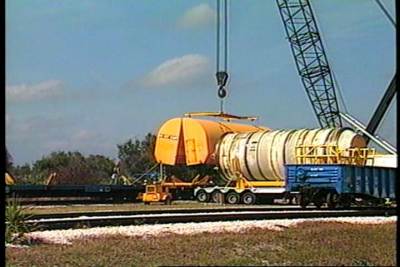

Le segment est déchargé de son camion

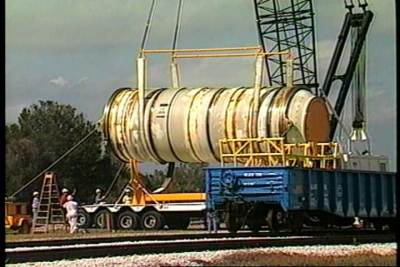

Le segment est chargé sur son wagon

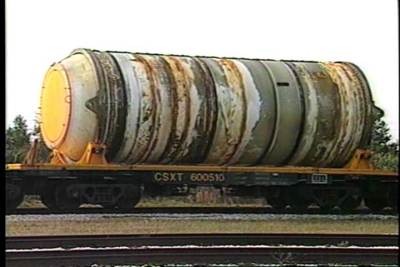

Le segment sur son wagon
Le segment est recouvert du container pris sur le wagons de derrière.

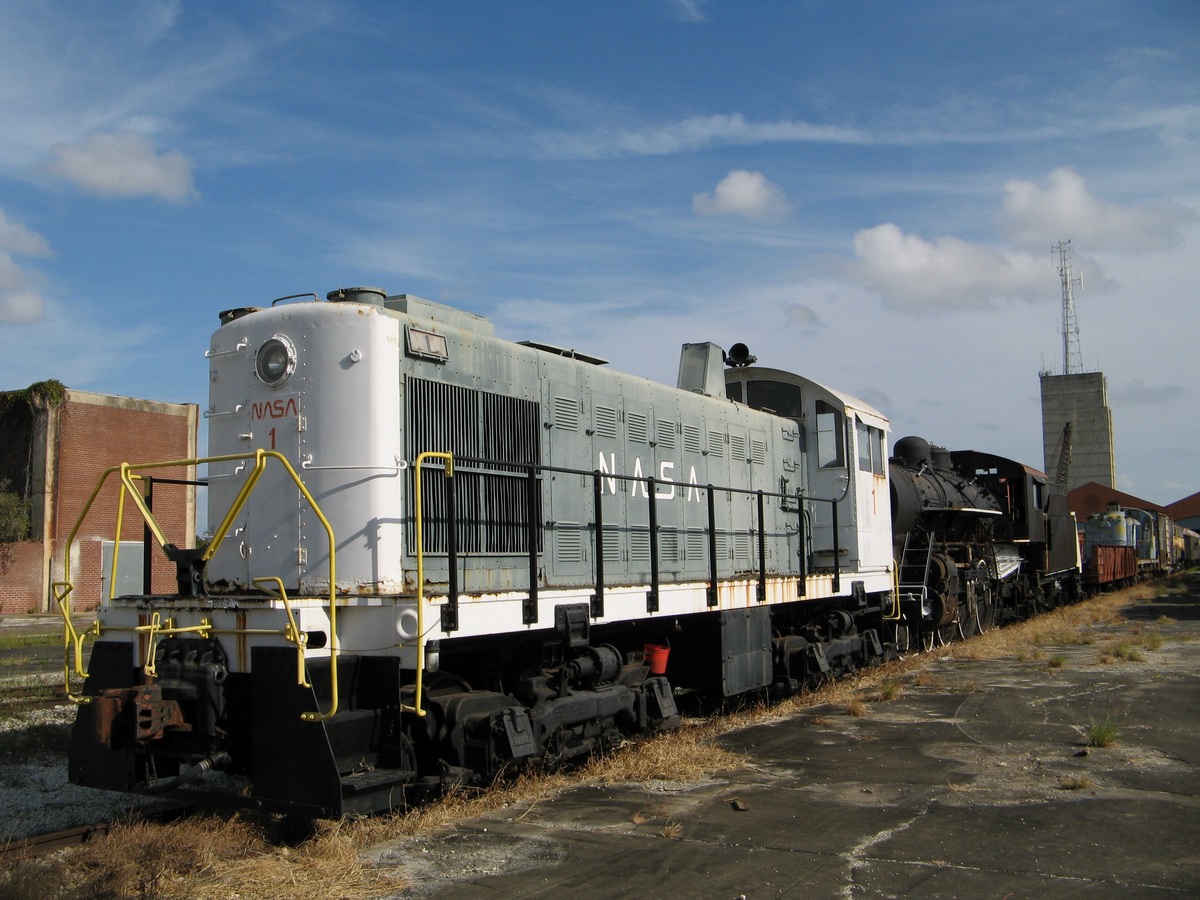

A la fin des années 1970, la NASA acheta trois locomotives de l'armée les ALCO S2 pour les opérations dans le VAB. Ces engins immatriculés USAX 7102, 7111 et 7101 ont été renommés 1,2 et 3 respectivement.

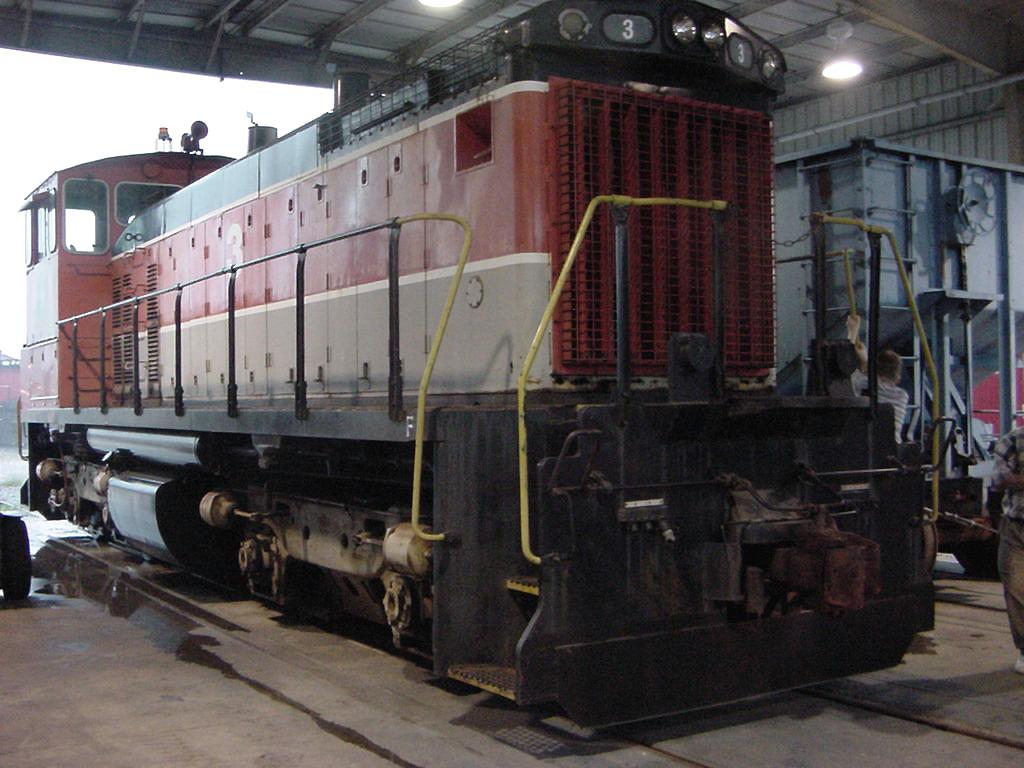

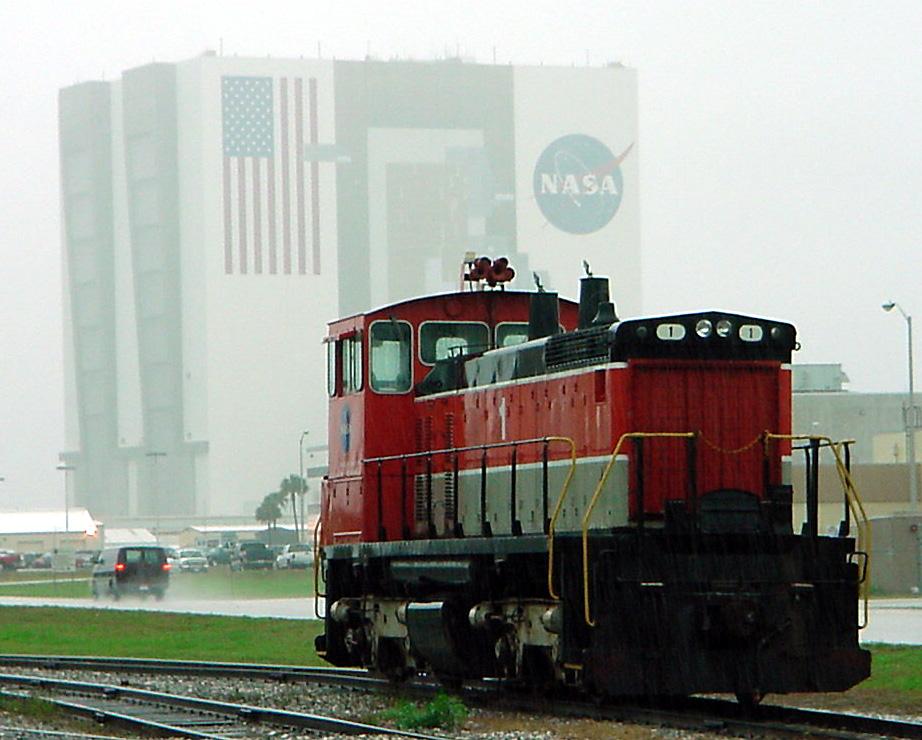

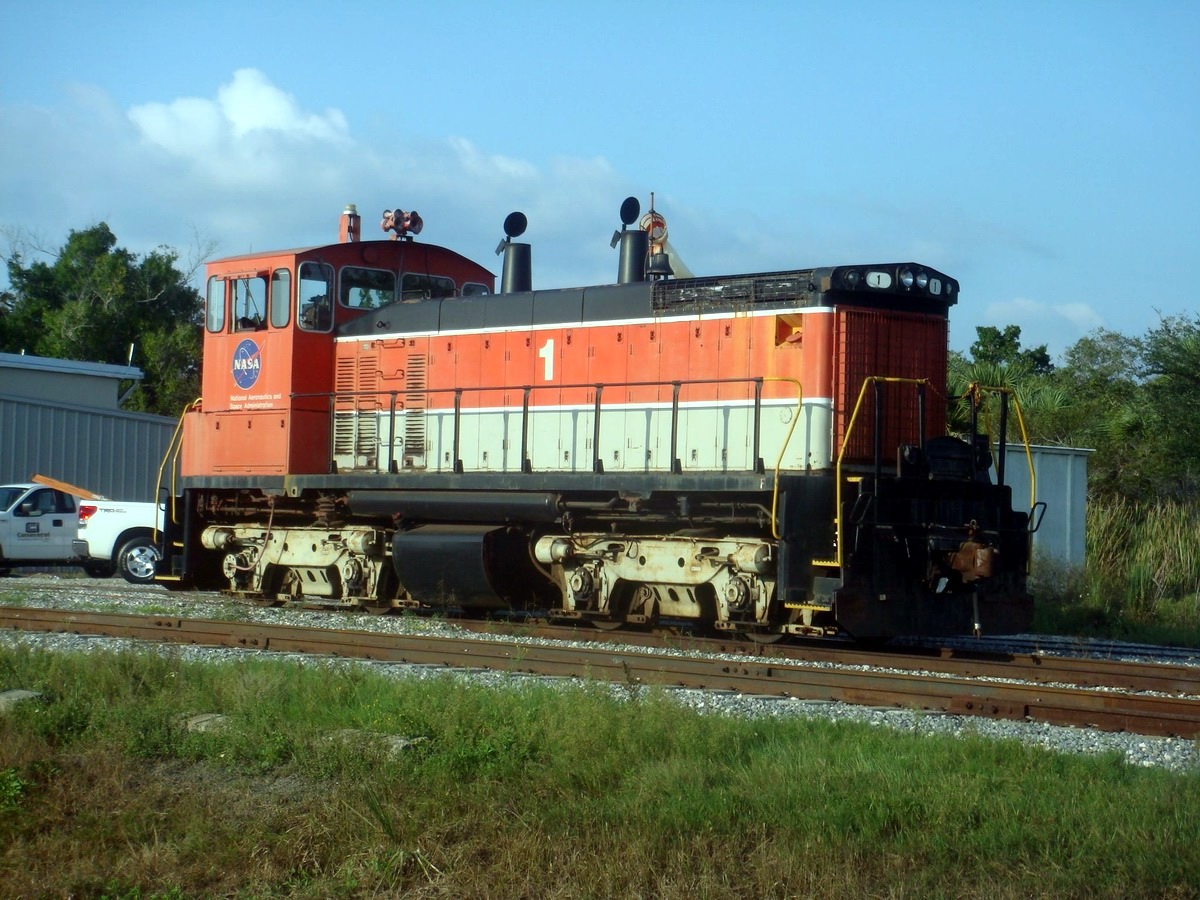

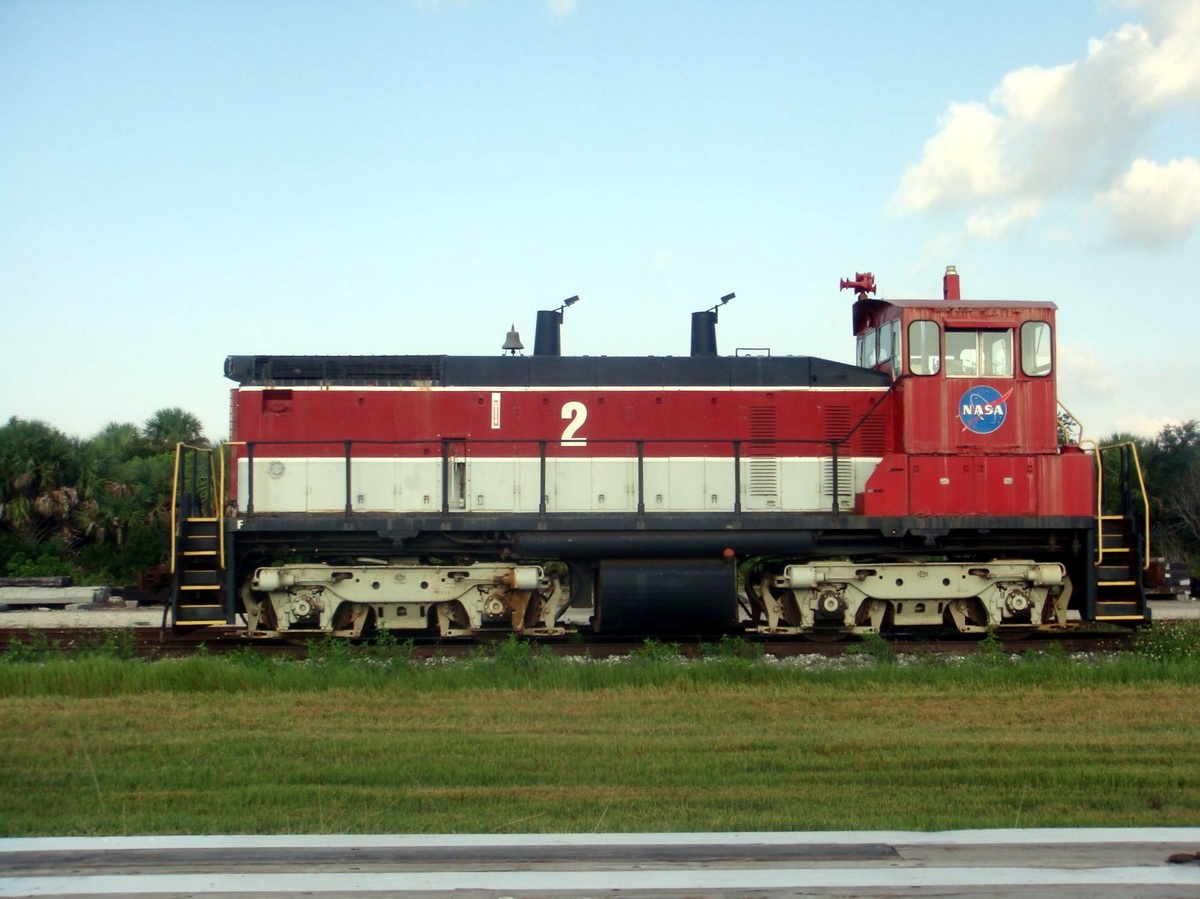

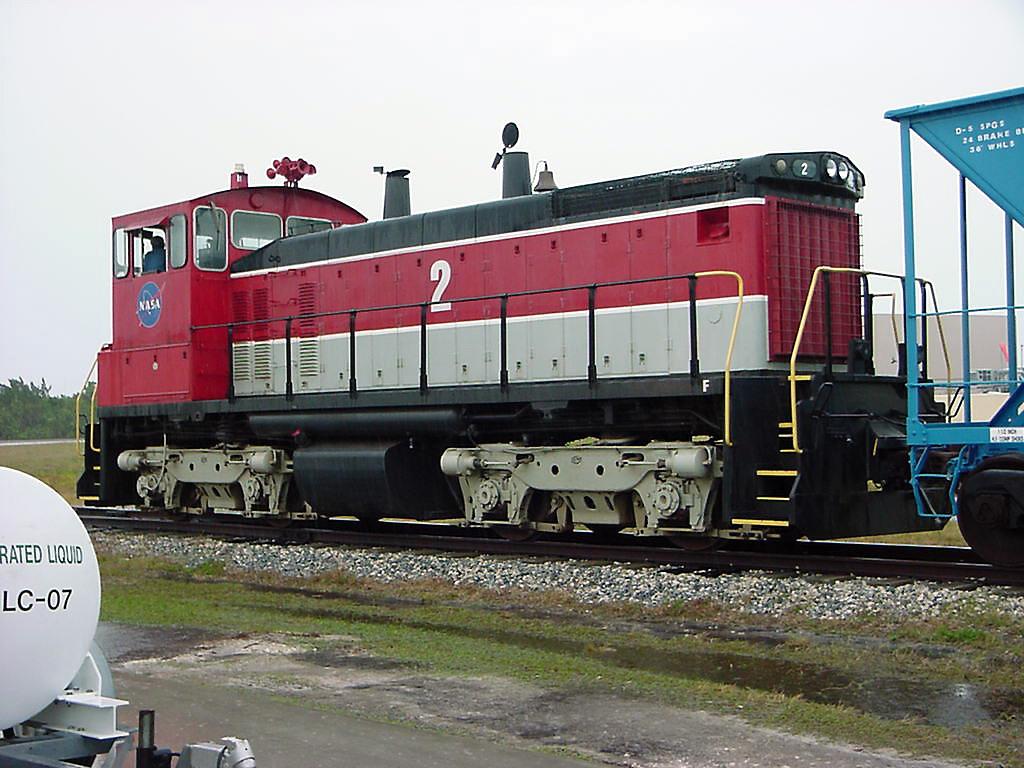

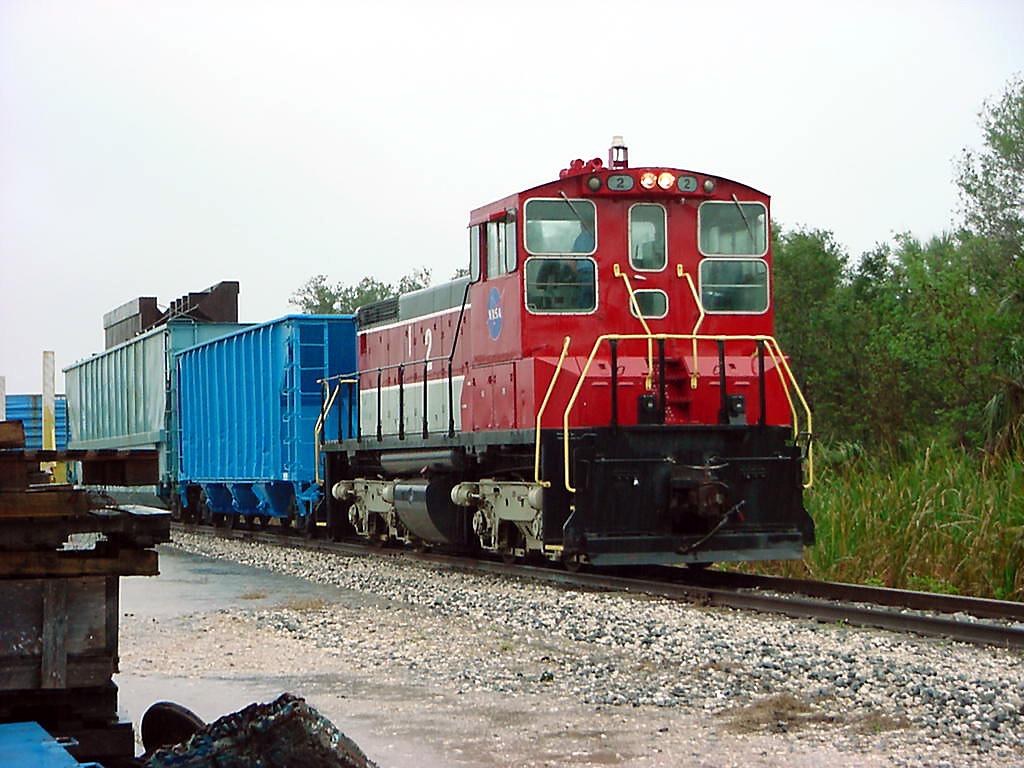

La FECR ont continué à entretenir la maintenance, les équipes et les alimentations sauf pour les connections vers le VAB jusqu'en juin 1983, quand la NASA décida d'acquérir les lignes. Son sa responsabilité, elles furent reconstruites et modernisées. Une des priorités fut le remplacement de la ligne bordant l'Océan rongées par le sel de mer. La Rail Track Construction Cop fut choisit pour réaliser ses travaux à la place de la FEC. Les rails originels jointés ont été remplacé par des rails soudés, les traverses en bois par des traverses en ciment et le ballast par des pierres en granit. La ligne est certifiée pour des vitesse de 90 km-h mais les trains y circulent plutôt à 45. Dans le même temps, trois nouvelles locomotives ont été achetés à Chrome Crankshaft. Ces trois SW1500 construites en 1970 ont remplacé les trois ALCO, dont une est restée en exposition dans un musée près de Miami, le Florida Gold Coast Railroad Museum. Repeinte en rouge et gris avec le logo de la NASA sur la cabine, elles ont été modernisé pour leur nouvelle mission.

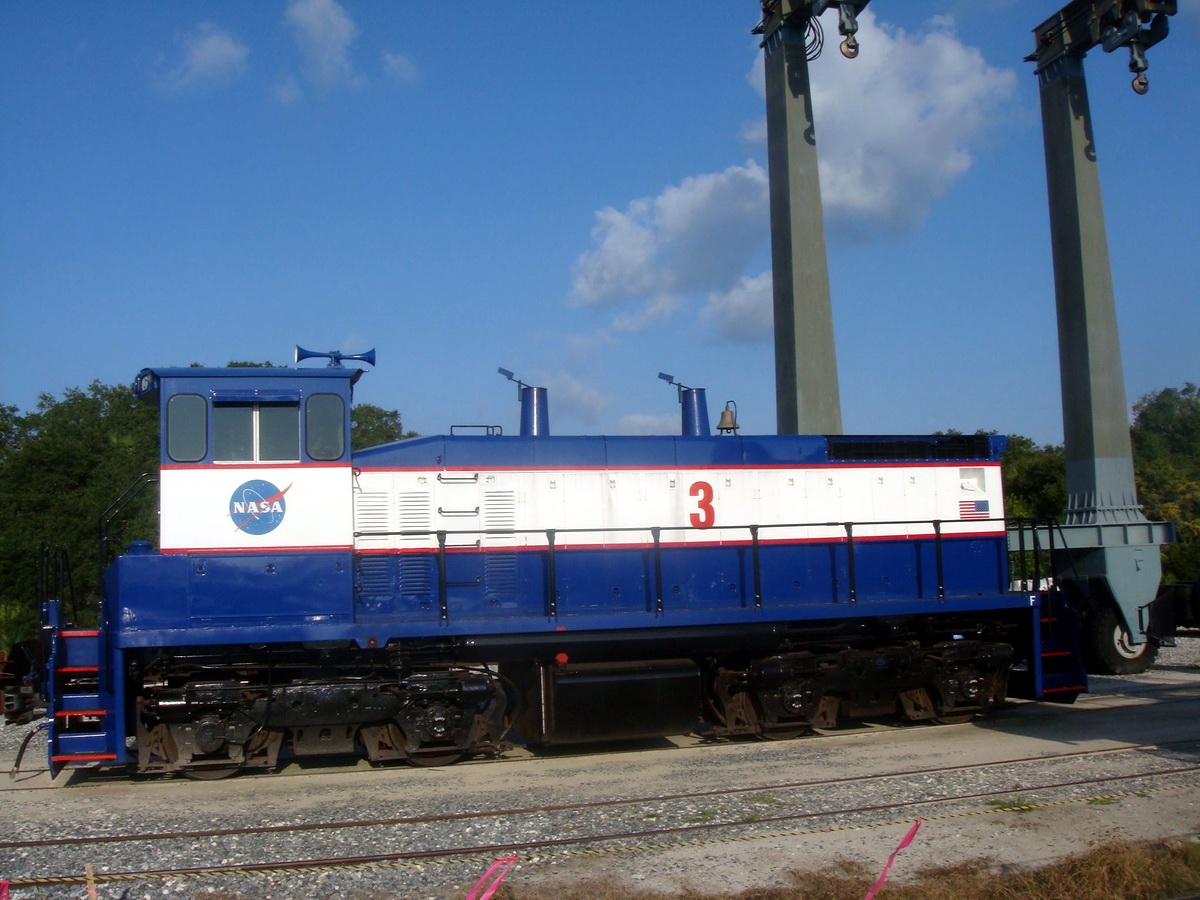

La locomotive 3 a été repeinte en bleu en 2010 (photos Jim Gerard)

A l'origine, les wagons propergols utilisés pour le programme Apollo et ce des équipements sols du Shuttle ont constitué le trafic de base du KSC. Avec l'arrivée du programme Shuttle, le trafic a explosé avec près de 800 wagons à l'année. Par exemple, comme l'USAF ne peut pas produire de l'Hélium liquide, c'est le KSC qui le fait pour elle. Elle le charge sous forme de gaz dans des wagons spéciaux et l'amène aux portes du Cap Canaveral par la route "Beach line". Cet hélium sert à la purge des canalisations des lanceurs.

Malgré un trafic en baisse, le chemin de fer de la NASA continuera à être utilisé. La locomotive 1 a été révisé en 2003 et la voie ferrée "beach line" reliant le Cap a été changé.

Le réseau ferroviaire de la NASA est interne dans l'enceinte de l'immense base spatiale. Trois endroit seulement permettent de voir passer les  locomotives et leur précieux chargements, un croisement sur la SR 406 juste au N-E de l'intersection avec la CR 402, un croisement sur le SR 3 juste au Nord de l'intersection avec la CR 402 et un passage pour piéton sur le Merritt Island Wildlife Refuge's Oak Hammock Trail toujours sur la CR 402. On pouvait écouter les conversations des cheminots sur 160-161 Mhz. Depuis les attentats de 2001, les fréquences ont été changé et ne sont plus annoncé.

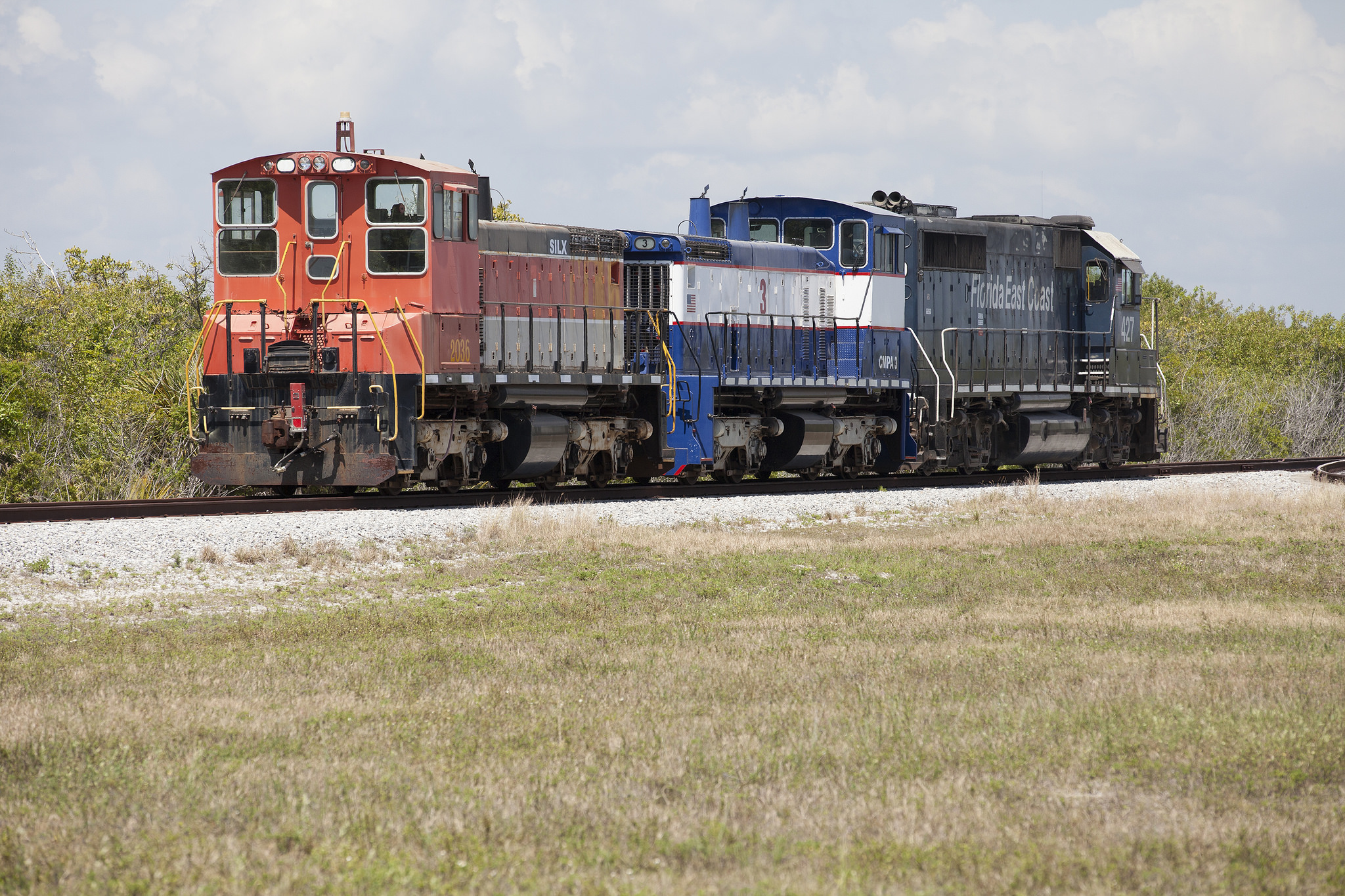

Avec la fin du programme Shuttle en 2011, les locomotives de la NASA sont mis en retraite. En 2015, les 2 locomotives EMD SW 1500s sont poussées en bout de ligne pour leur nouvelle tache. La locomotive 1 sera utilisée par le Natchitoches Parish Port à Natchitoches, Louisiana, la locomotive 2 par le  Madison Railroad à Madison, Indiana, pour des lignes régulières de service et passagers. La locomotive 3 a été livré au musée Gold Coast Railroad à Miami, Florida pour être restaurée et réutilisée.

LES WAGONS DE LA NASA (102)
  "The Blue Ox" - wagon multi usage personnalisé

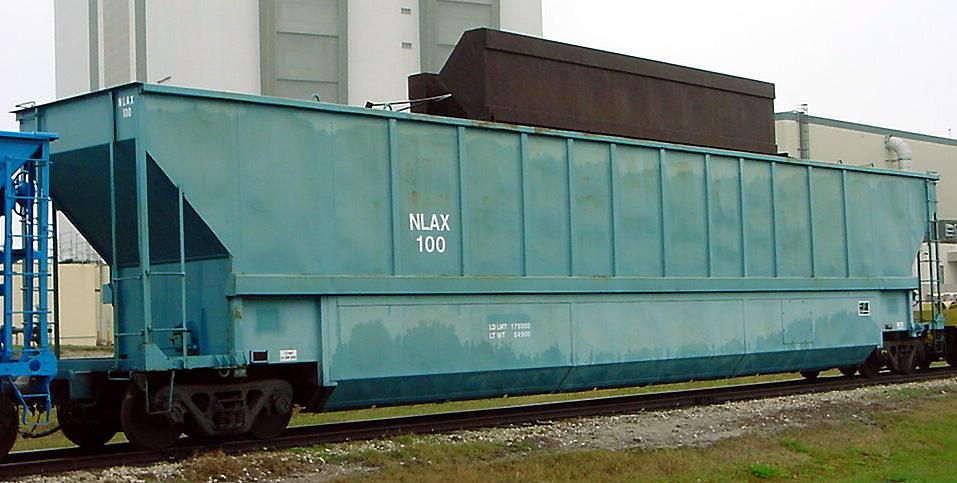

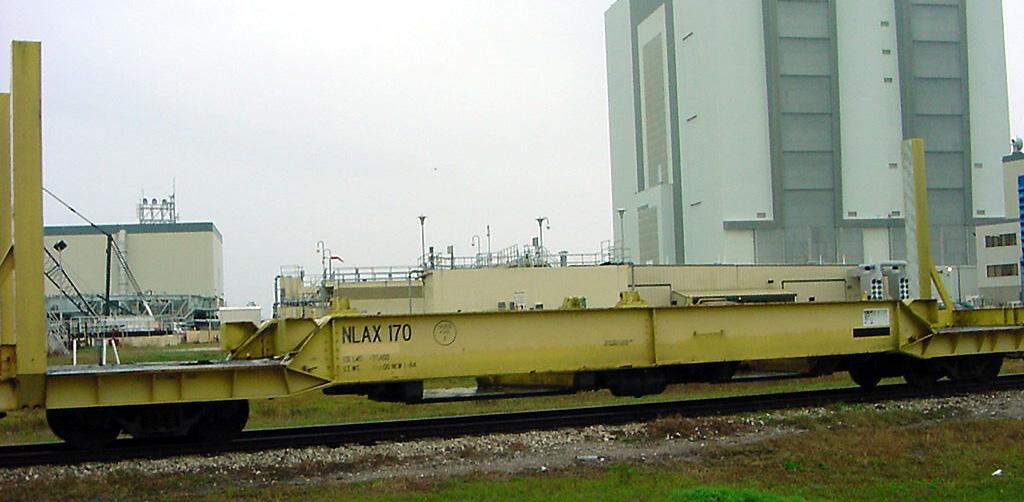

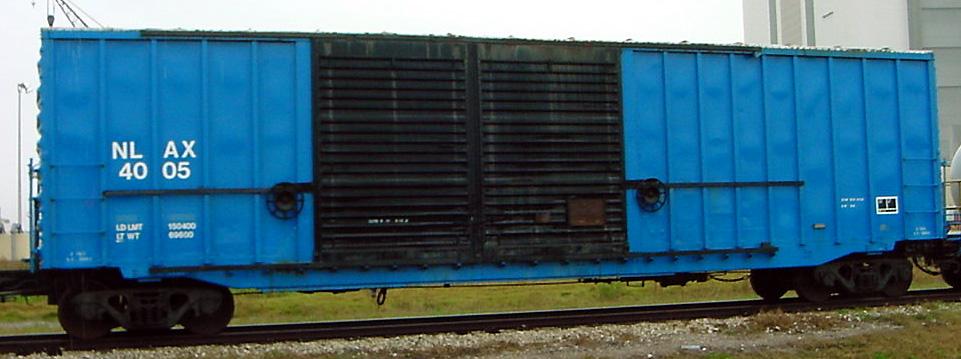

Wagon multi-usage Wagon "boite"

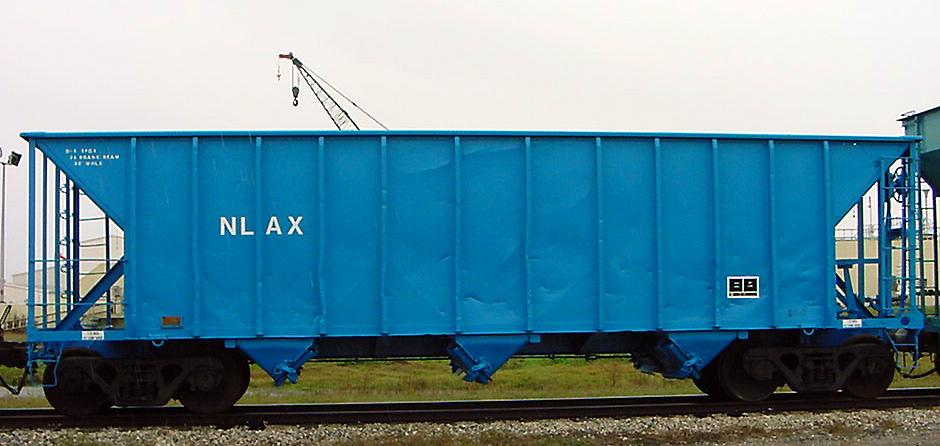

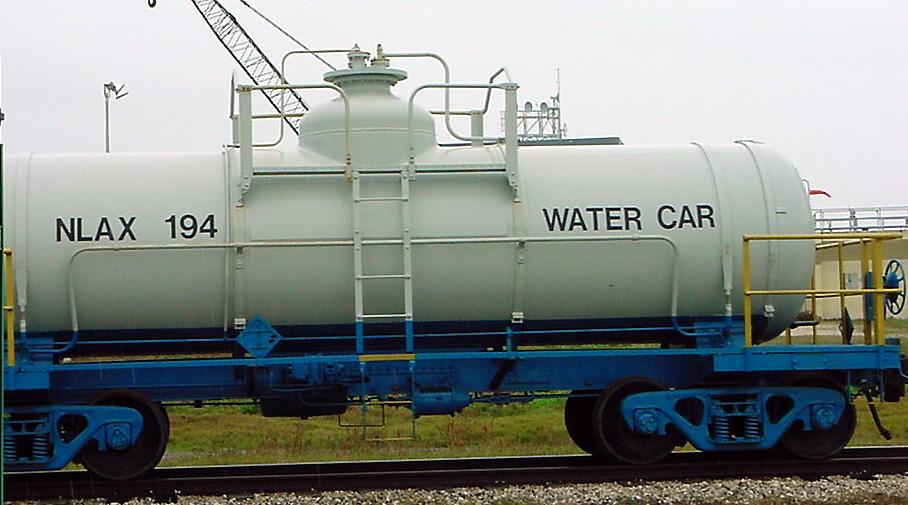

Wagon eau NLAX



Cap Canaveral possède aussi trois locomotives des SW8 numérotés 2000, 2021 et 2007. Elles ont été équipé de bras pour se connecter cote à cote afin de tirer les plateformes de lancement des Titan 3 . Elles ont été reconstruites par les chemins de fer de la NASA sur leur site d'opérations avec des éléments de la New Orleans Union Passenger Terminal 1 et 3 qui sont allés à la NASA en 1991-92 sous le nom de NLAX 1 et 3.

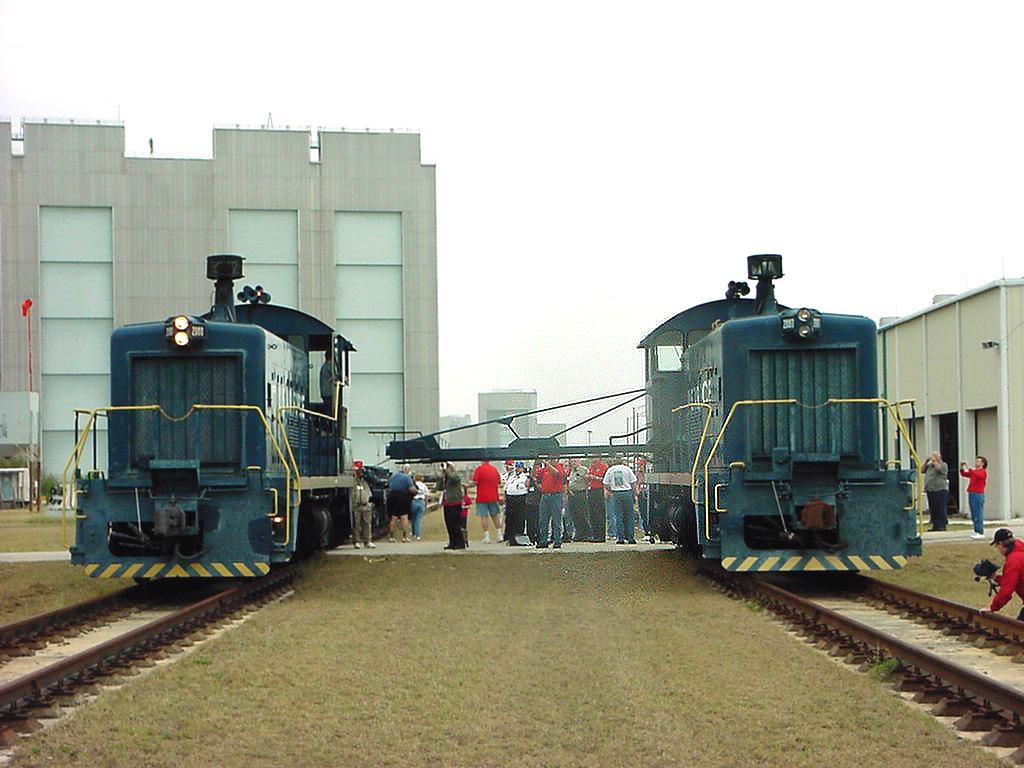

252584913wGdiAG_fs.jpg (106165 octets) Vue unique des deux locomotives 2000 et 2007 sur leur voie respective avec la perche extensible déployée.

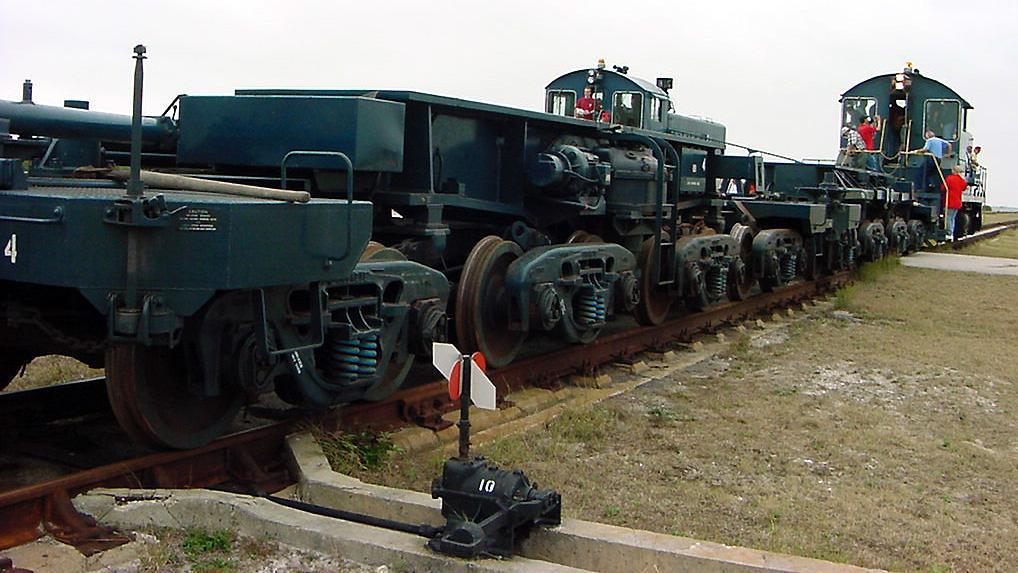

252608511xEbeFf_fs.jpg (100859 octets) Un des deux wagons de transport du Titan 3 avec son système de levage hydraulique.

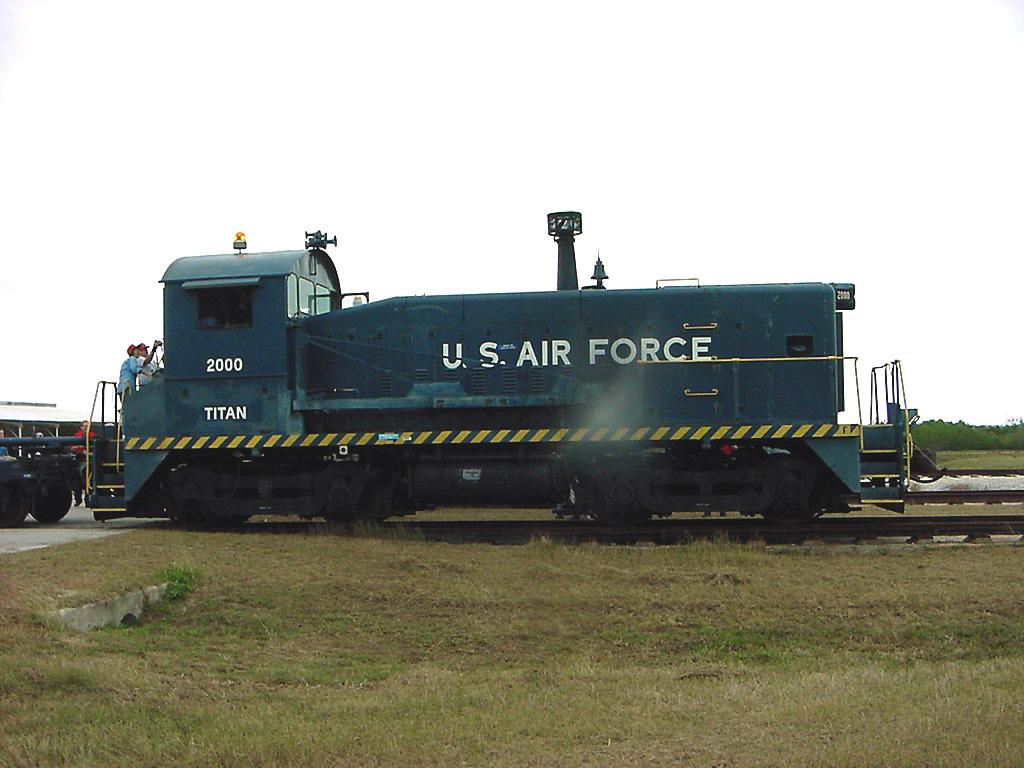

252575057sUtQWO_fs.jpg (92971 octets) Cette survivante de la guerre de Corée et du Vietnam est revenue au USA depuis le début des années 1960 pour servir le complexe de lancement des Titan 3 à Cap Canaveral.

Noter la perche extensible replié sur le coté de la cabine de conduite. Elle se déplie de 90° et vient s'attacher à la locomotive juste à coté sur l'autre voie ferrée lors des opérations de tractage des plateformes des Titan 3.

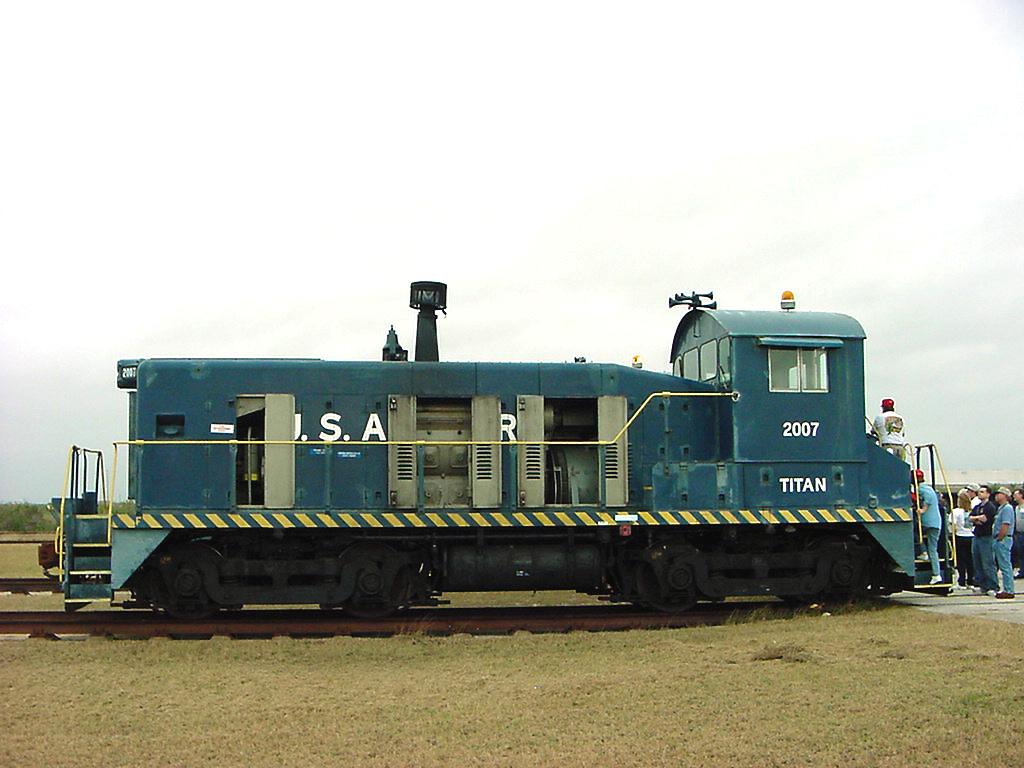

252579848Alrelm_fs.jpg (95280 octets) Cette autre survivante de la guerre de Corée et du Vietnam est revenue au USA depuis le début des années 1960 pour servir le complexe de lancement des Titan 3 à Cap Canaveral.

A noter la "petite boite" fixée sous la cabine de conduite permettant d'attacher la perche extensible qui relie la locomotive à sa petite soeur lors des opérations avec la plateforme de lancement des Titan 3.



Photos Florida East Coast Railway Society members.
