GALERIE MLP

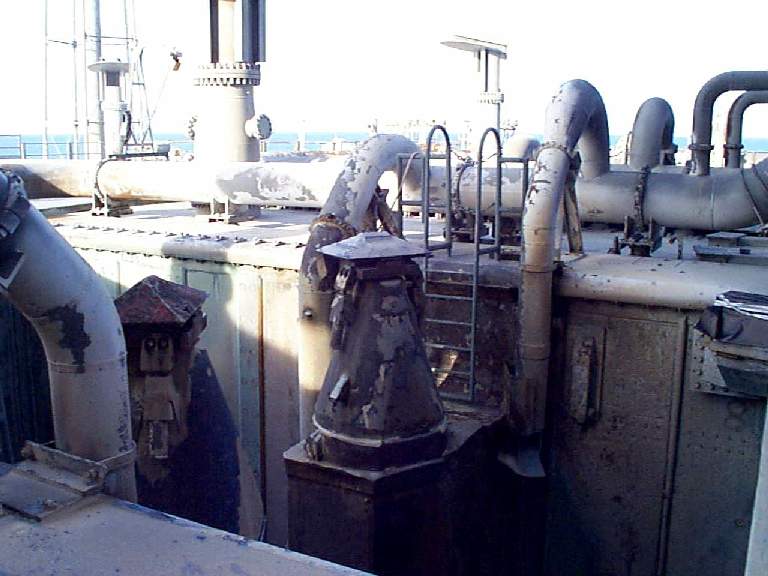

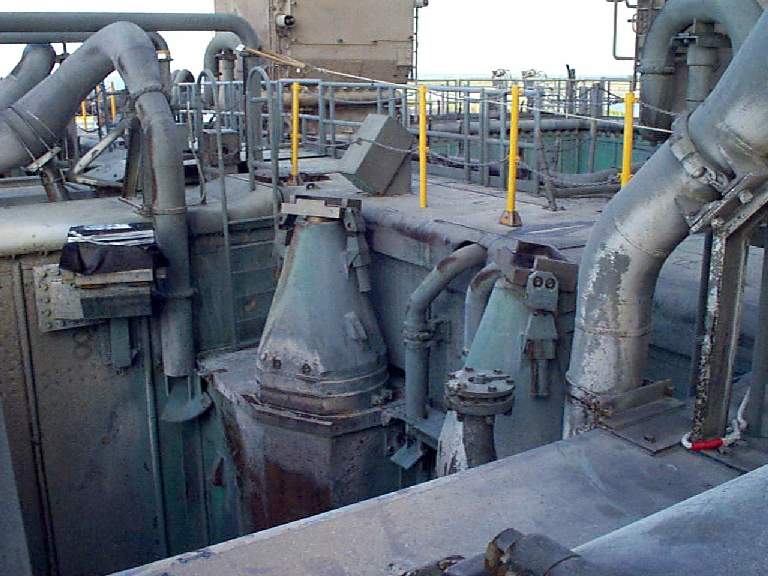

Quatre vues du

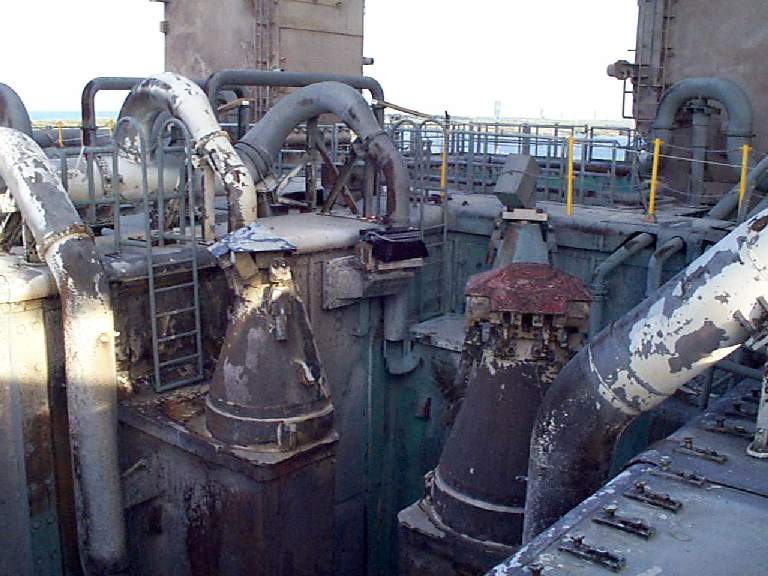

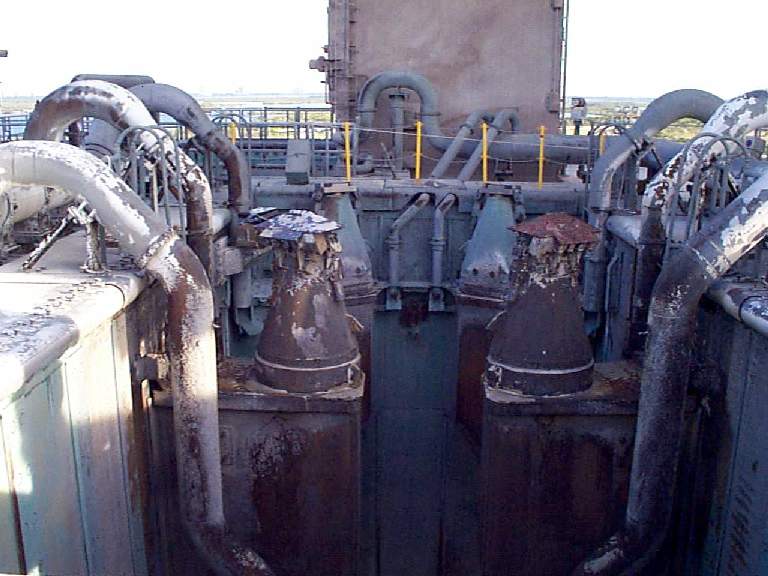

MLP Mobile Launch Platform juste après le lancement de STS 101. Elles montrent
particulièrement les supports maintenant les SRB sur la plateforme. La
structure en forme de cone est le "Hold Down Post" où le booster est
attaché. Les grosses canalisations transportent l' eau qui est pulvérisée
dans les fosses de la plateforme ceci afin de réduire le niveau sonore et
protéger le métal de l' intense chaleur du aux gaz éjectés. Tous les dommages
visibles ici sont superficiels, le métal sera à nouveau recalfeutré et repeint

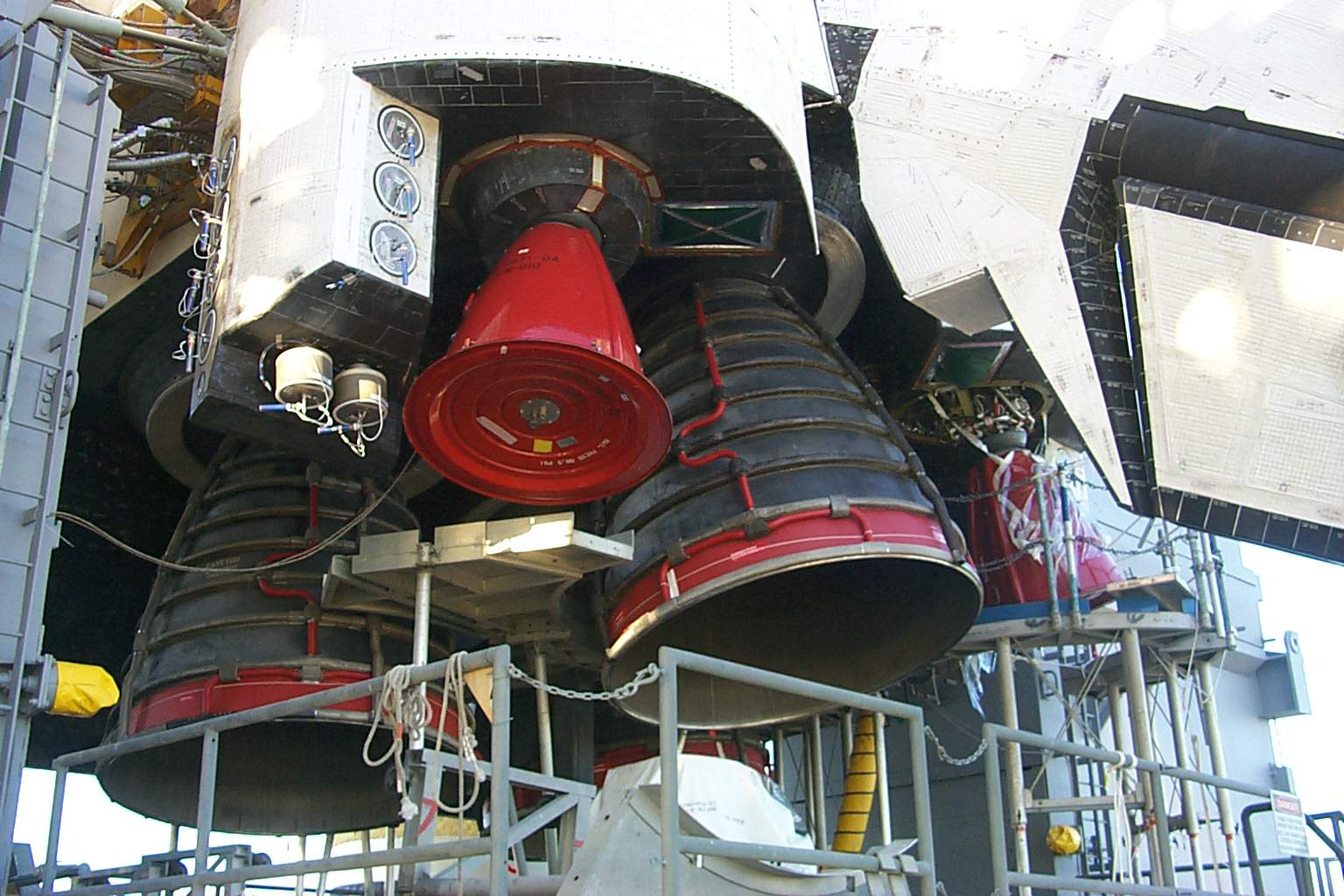

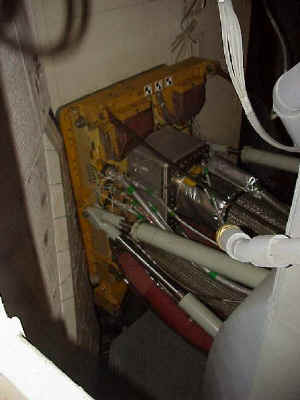

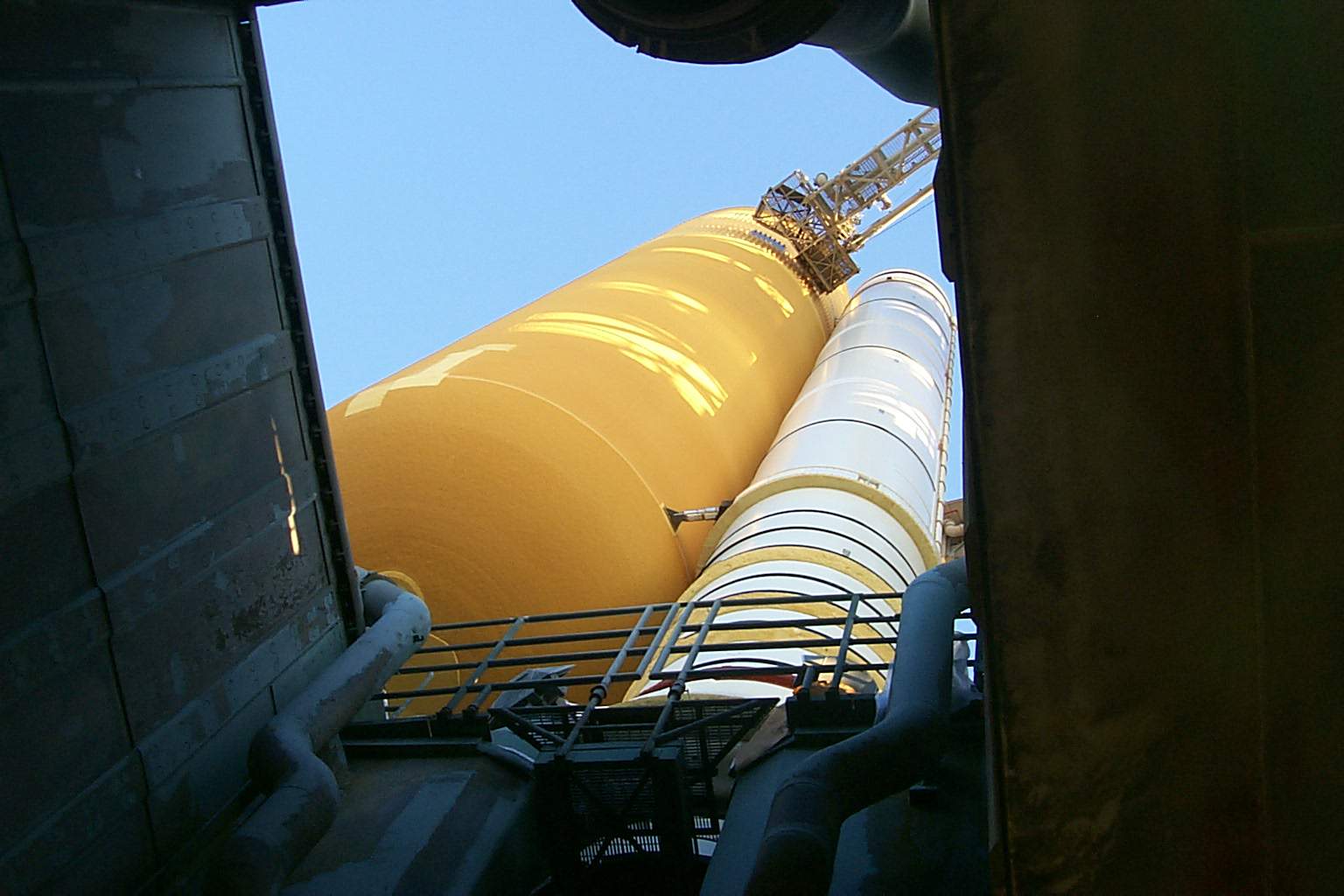

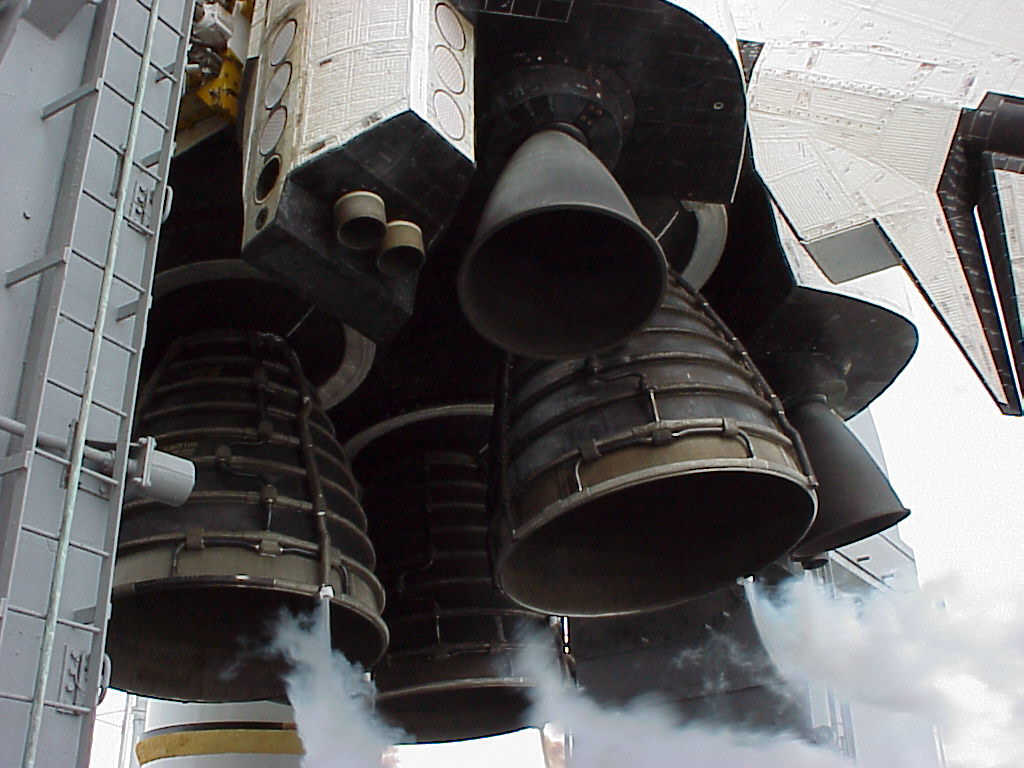

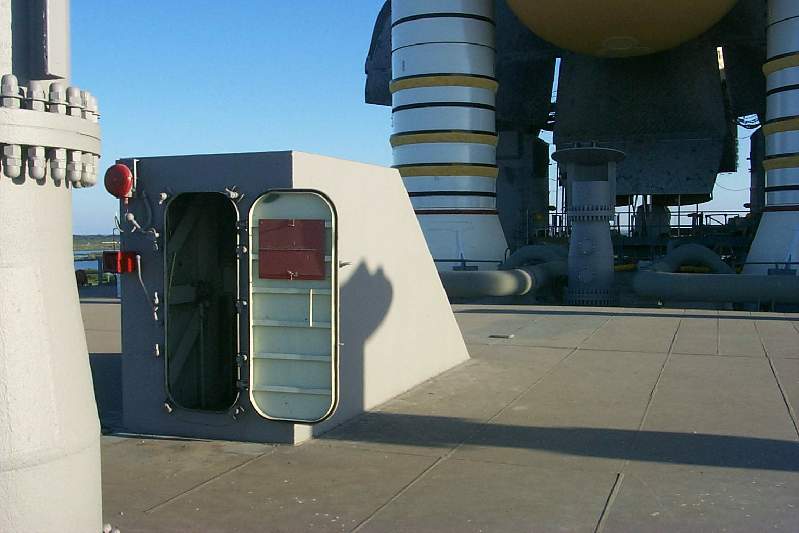

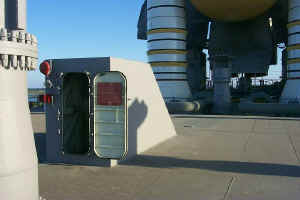

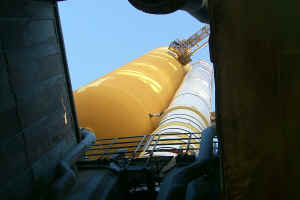

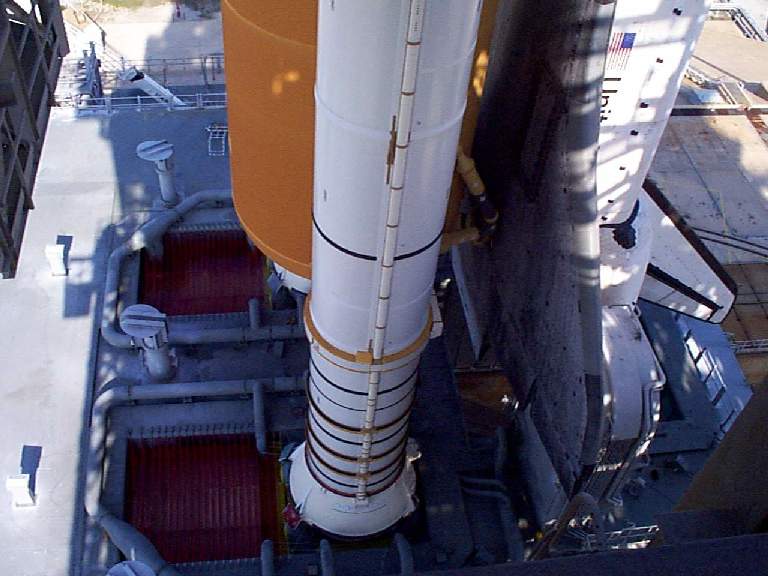

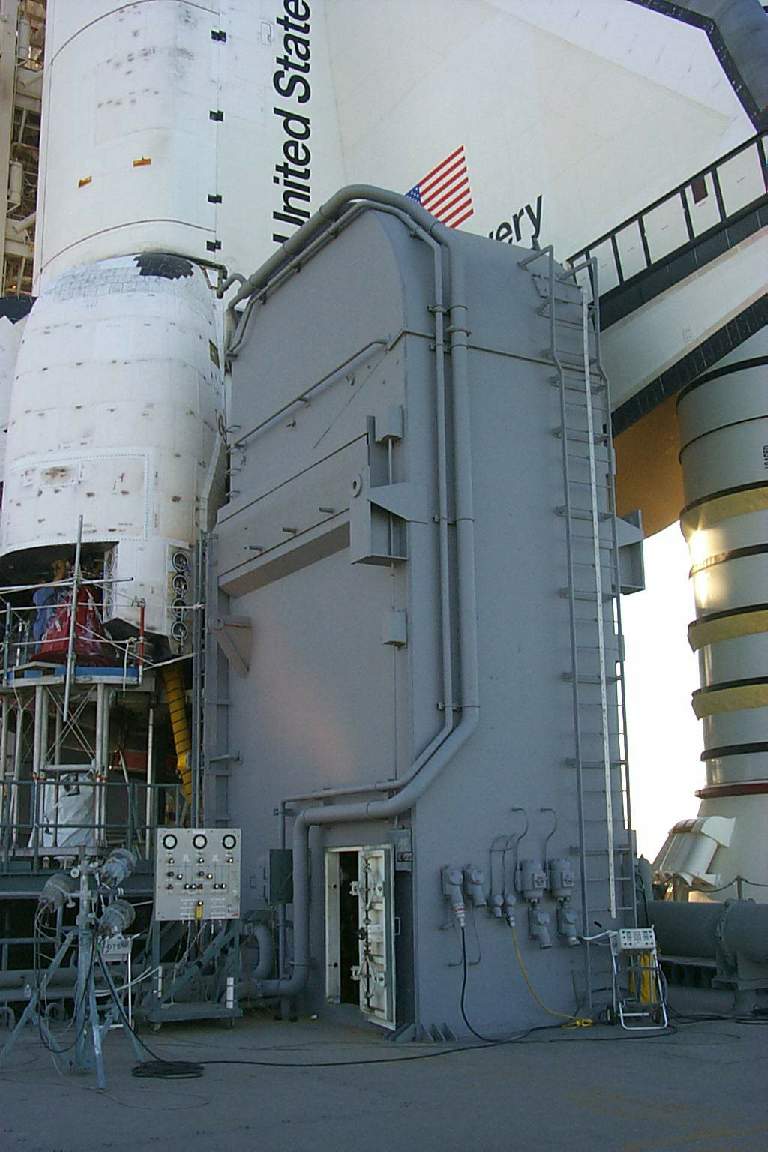

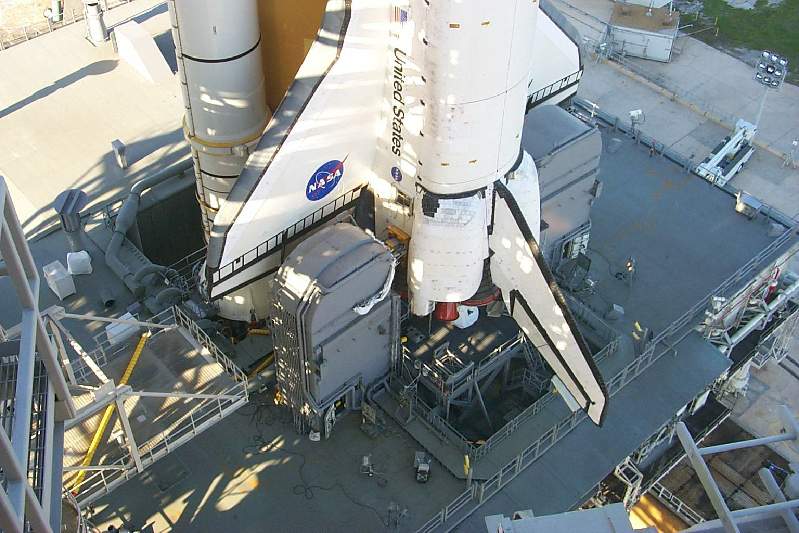

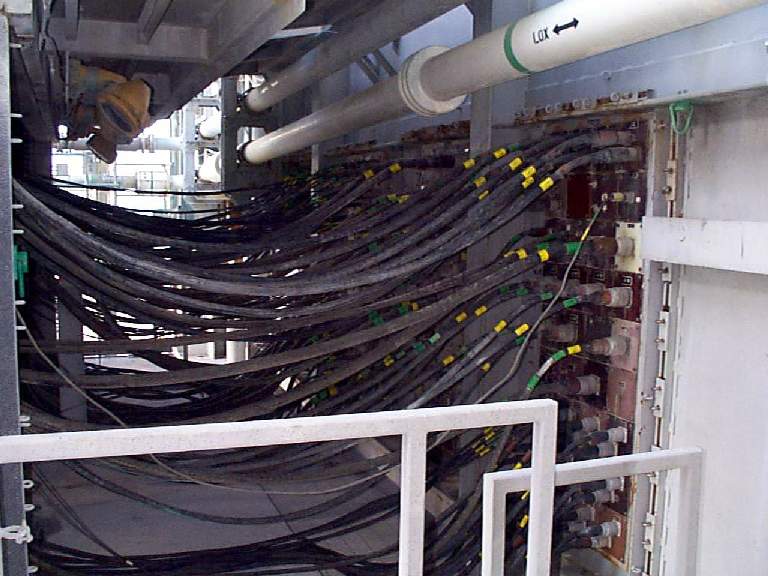

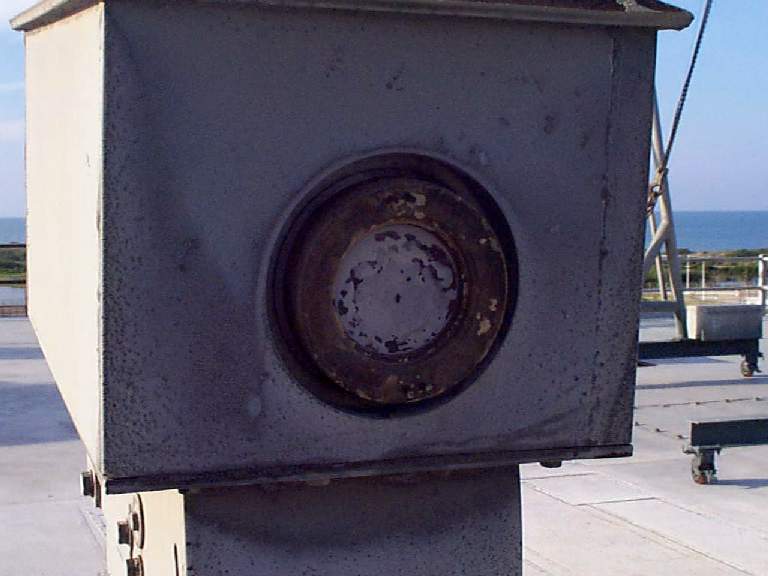

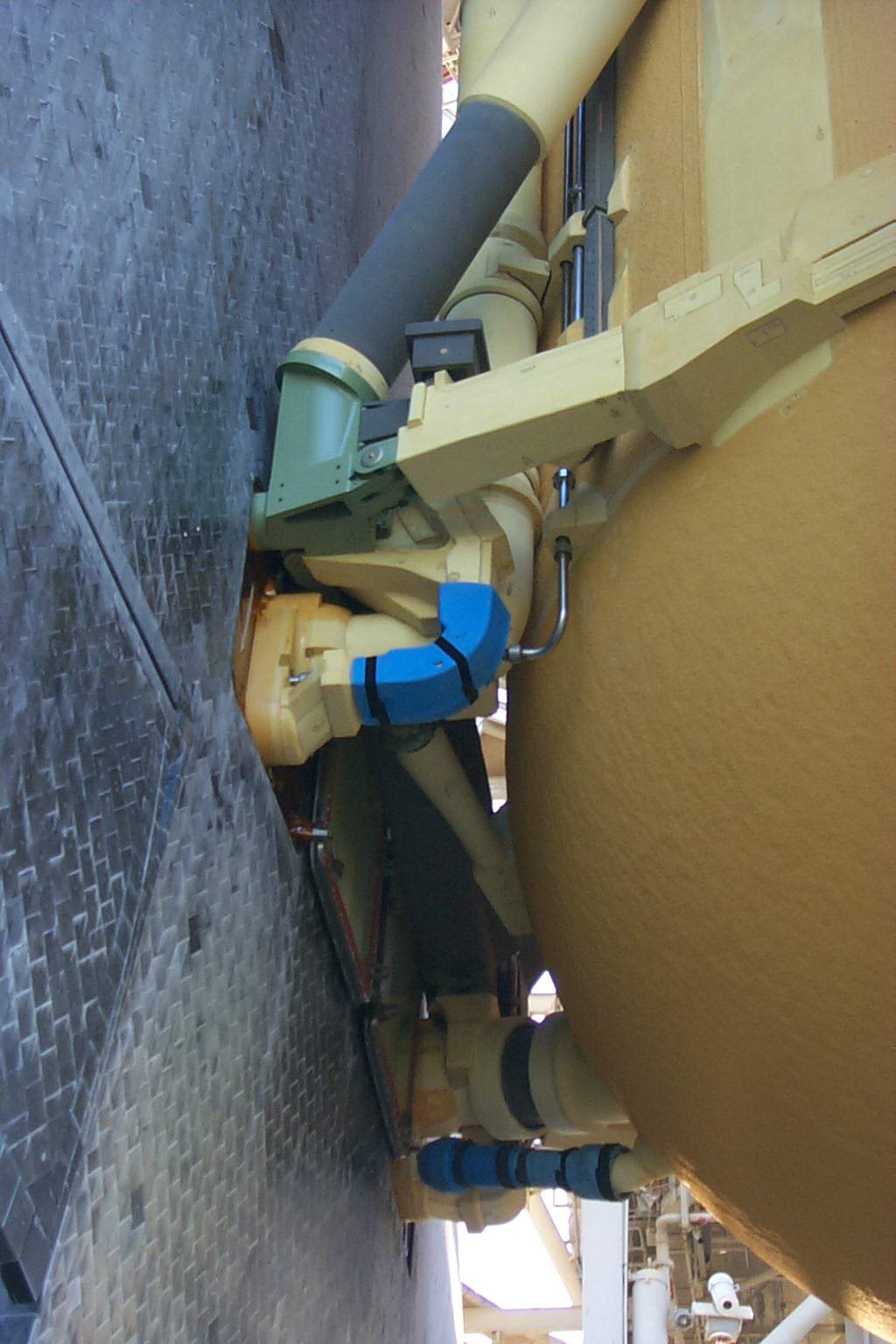

avant un prochain vol. Ci dessus, une caméra grande vitesse montée sur le MLP permettant de réaliser des films de l'explosion des boulons attachant les SRB et l'allumage des moteurs principaux SSME. Les traces noires montrent la puissance et la toxicité des gaz des boosters SRB. L'interface "9099", le point où la connectique du centre de lancement LCC et du pad rentre dans le MLP. Toutes les télémétries et commandes passent par ces câbles avant d' aller sur le Shuttle. Cette interface est située sur le coté N-O de la plateforme et est entourée d' une structure en métal la protégeant des gaz lors du lancement. Vue plongeante sur le MLP faite depuis la tour FSS Fixed Service Structure. Noter les sacs rouges dans la fosse des SRB. Ils servent de "matelas" acoustique lorsque les boosters sont allumés afin d'éviter le rebond de l' onde de choc vers l'Orbiter. Après le lancement, on retrouve des tas d'éléments et pièces de ce système sur des centaines de métres autour du pad. Les deux TSM Tail Service Masts qui abritent les ombilicaux appelés T-0 (à droite), fournissant à l'Orbiter les fluides, l'énergie et les données aller-retour pour les communications préparant le vaisseau au lancement. L' oxygène et l'hydrogène liquide sont pompés des grands réservoirs vers les TSM. L'oxygène liquide rentre par le TSM droit et l'hydrogène par le gauche. Les deux liquides circulent dans le système de propulsion de l 'Orbiter MPS et dans le réservoirs le remplissant pour le lancement. A T-0, des contre poids dans chaque TSM arrachent les ombilicaux pour le départ du véhicule. L' entrée dans la plateforme de lancement MLP Vue en contre plongée de la fosse SRB, les plateformes de travail seront enlevées avant le lancement. Discovery sur le pad juste après un rollout. Des panneaux protégent les hublots de l' Orbiter ainsi que les tuyères des moteurs RCS avant. A droite, vue du dessous du bras d' accès de l' équipage (en rouge les tuyaux anti-incendie). L'aile gauche de Discovery, les plaques visibles ici sont les portes d' accès aux vérins des élevons. A droite, la structure d' attache arrière de l' Orbiter au réservoir ET. Un des deux boulons unissant les deux éléments ensemble est dans la structure verte. Juste dessous, l'ombilical oxygène liquide transportant le liquide aux moteurs SSME. Une couverture isolante jaune recouvre la majeure partie de cette structure. La couverture bleu est enlevée avant le lancement. Le fuselage arrière, avec les couvercles provisoires sur les tuyères des moteurs OMS et à droite juste avant le lancement. Photos et textes originaux Kim Keller
|
