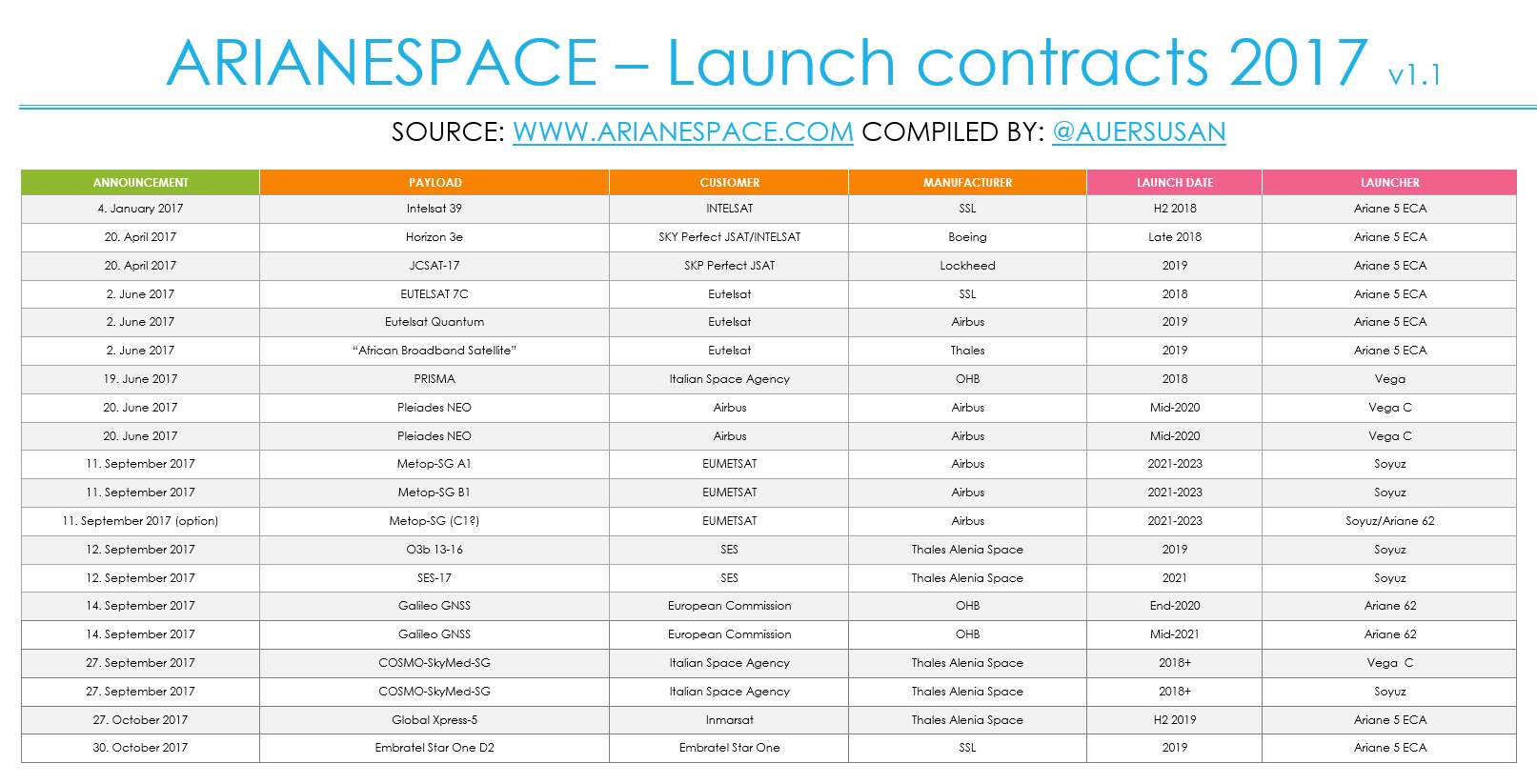

Janvier,
en 2017 Arianespace a signé 8
nouveaux contrats de lancement pour Ariane 5 en orbite GTO (50% du
segment), plus 2
Ariane 62 et une option, un lancement Vega, 3 lancements Vega C et 5
lancements Soyouz, soit 19 contrats pour lancer 27 satellites. En ce
début d'année, Arianespace a en commande pour 5 milliards d'euros, soit
58 lancements pour 29 clients (un tiers gouvernementaux, le reste
commercial) a signé le lancement de 2 satcoms pour Intelsat).

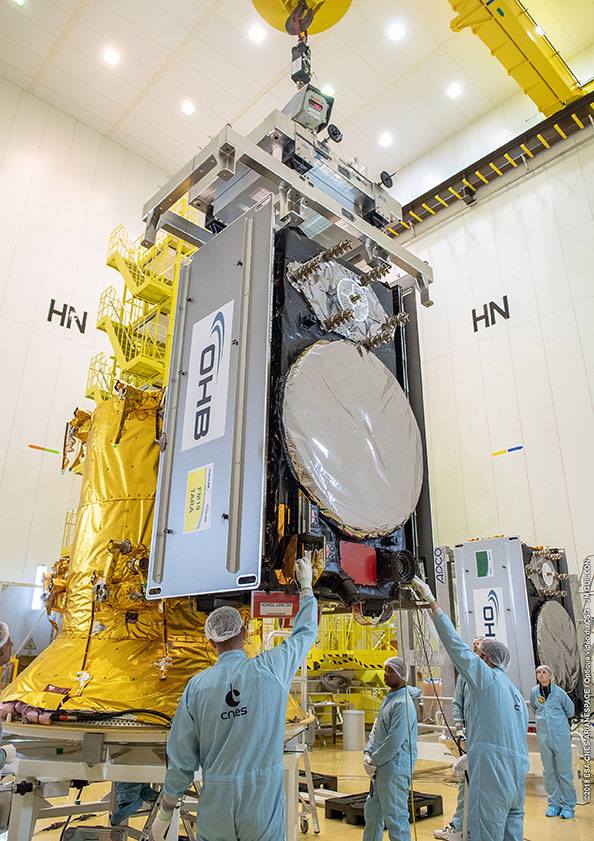

Pour 2018, Arianespace doit lancer 7 Ariane 5, dont 2 missions

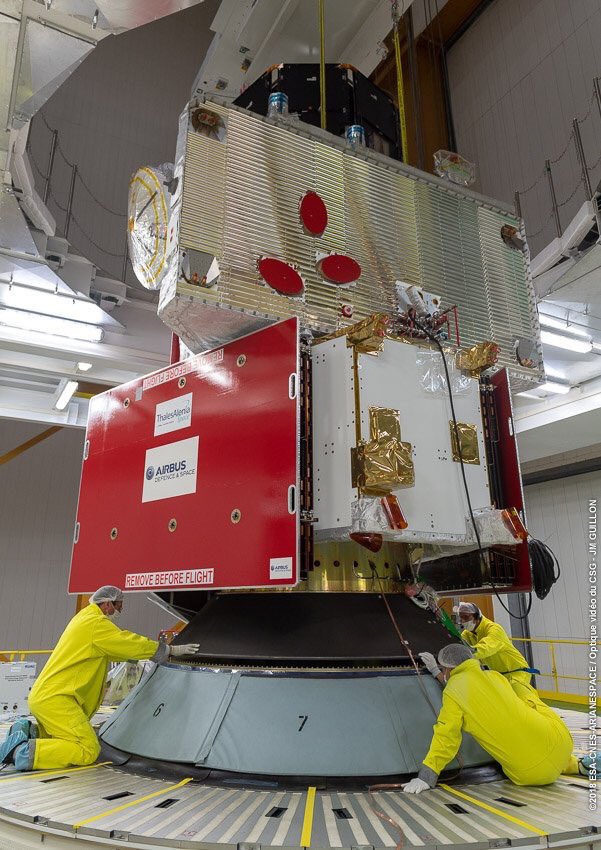

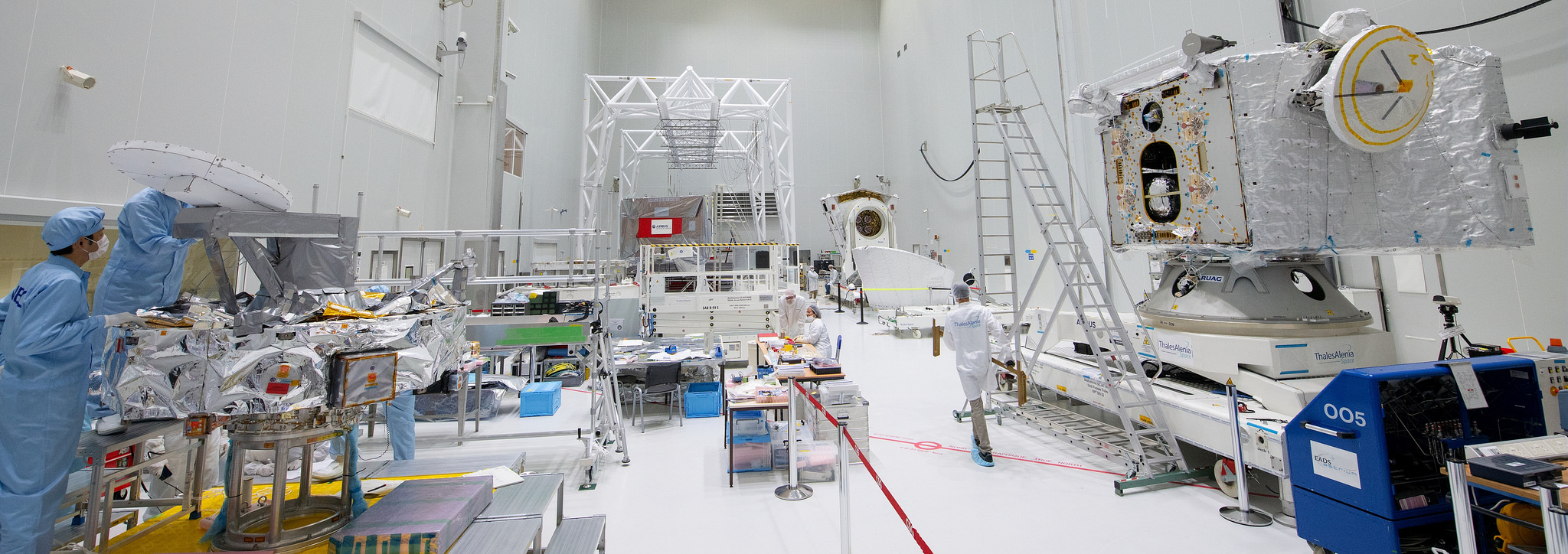

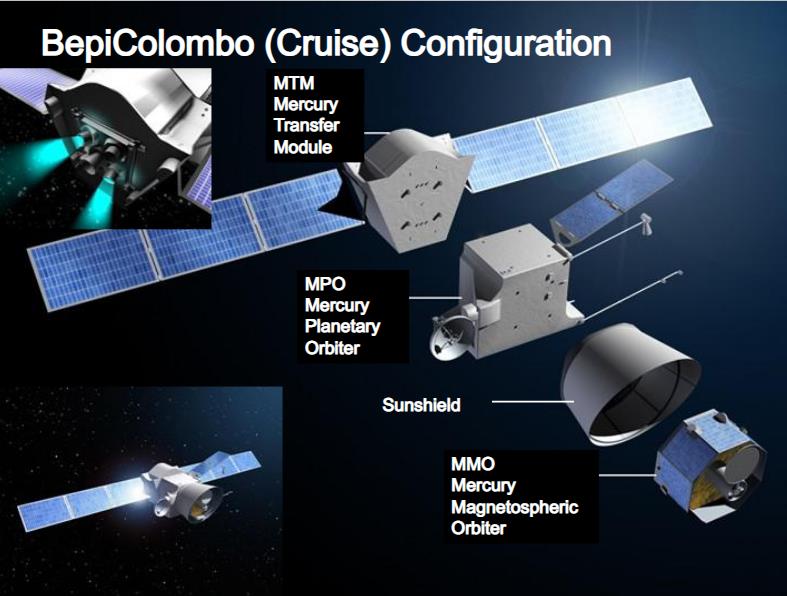

institutionnelles, Galiléo et la sonde BepiColombo. Il reste 23 lanceurs à
lancer d'ici 2022, date a laquelle Ariane 6 prendra complètement le
relais, 6 tirs en 2019, 6 en 2020, 2 en 2021 et un dernier en 2022. ArianeGroup vient de passer commande d'un nouveaux lots d'Ariane 5, les
10 derniers exemplaires pour un montant d'un milliards d'euros. Ce lot
"PC" fait suite à celui commandé en 2013, soit 23 lanceurs à produire.
En 2022, Ariane 5 aurait voler 27 ans. Ce nouveau lot aura des
améliorations pour accroitre la charge utile de 250 kg, soit 11 000 kg en
GTO (le record est de 10 865 kg sur VA 237).

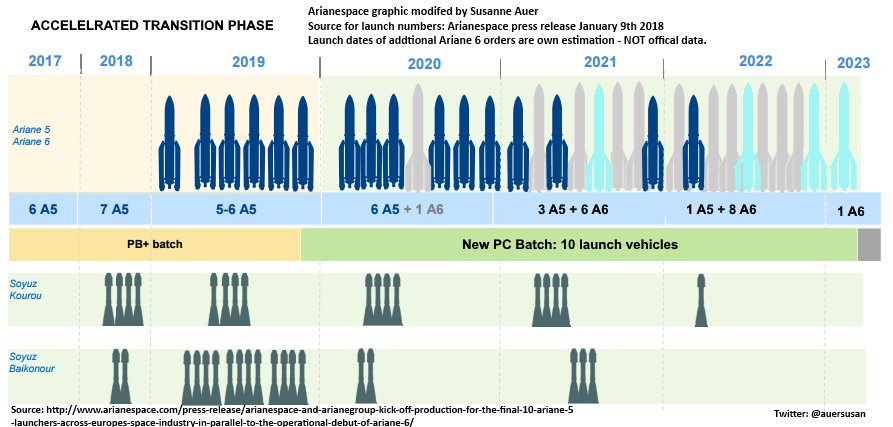

La transition Ariane 5 et 6 se fera plus rapidement que
prévue. 4 Ariane 5 de moins sont commandés, remplacés par des Ariane 6. Il
reste 23 Ariane 5 à lancer et 17 Soyouz à lancer d'ici la relève Ariane 6 (4
par an) en 2022. Arianespace a commandé 10 Ariane 5 en début d'année.
De V171, mai 2006 à VA240, Arianespace supervisait la

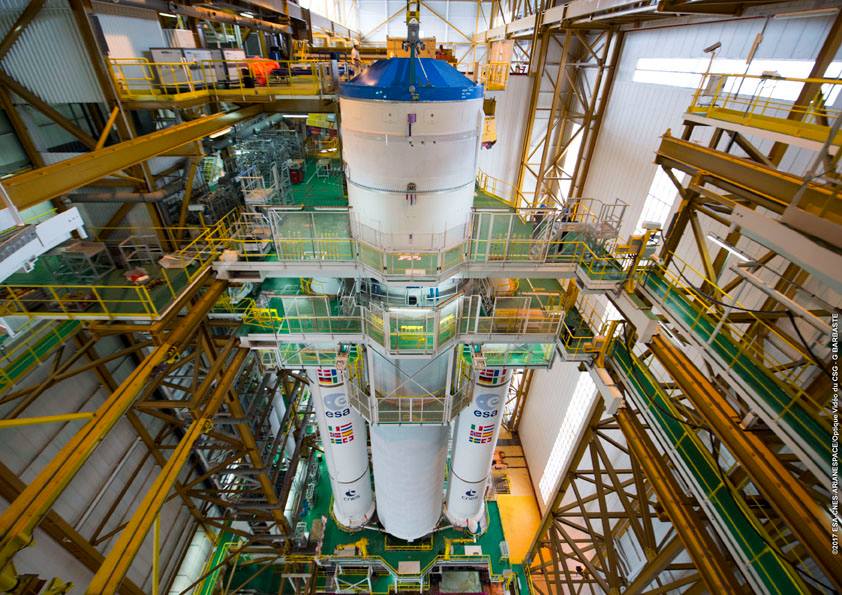

phase d’intégration et de contrôles fonctionnels du Lanceur au BIL
(Bâtiment d’Intégration Lanceur) réalisée par EADS, puis Astrium, puis
Airbus Defense and Space et ASL, maître d’oeuvre de la production, puis
réceptionnait le Lanceur en sortie du BIL. A partir de VA241,
Arianespace assure uniquement avec le concours des équipes ArianeGroup
responsables du lanceur, les opérations de Chronologie Finale et le
Lancement depuis le CDL3.
Changement aussi dans les sigles, par exemple, le
COEL devient le LCOM : Launch Complex Operations Manager.
ARIANE 5 ECA VA241
Le satcom Al Yah3 arrive en
Guyane le 30 novembre 2017 par avion. SES 14 suit le 23 décembre.

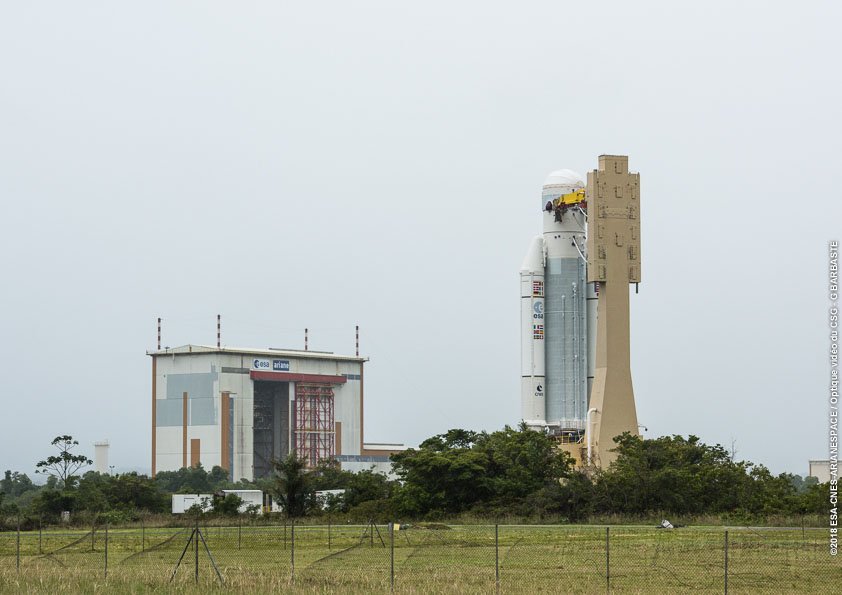

Le 10 janvier, le lanceur 241 est transféré dans le BIL. Le lancement est
prévu le 24 janvier.

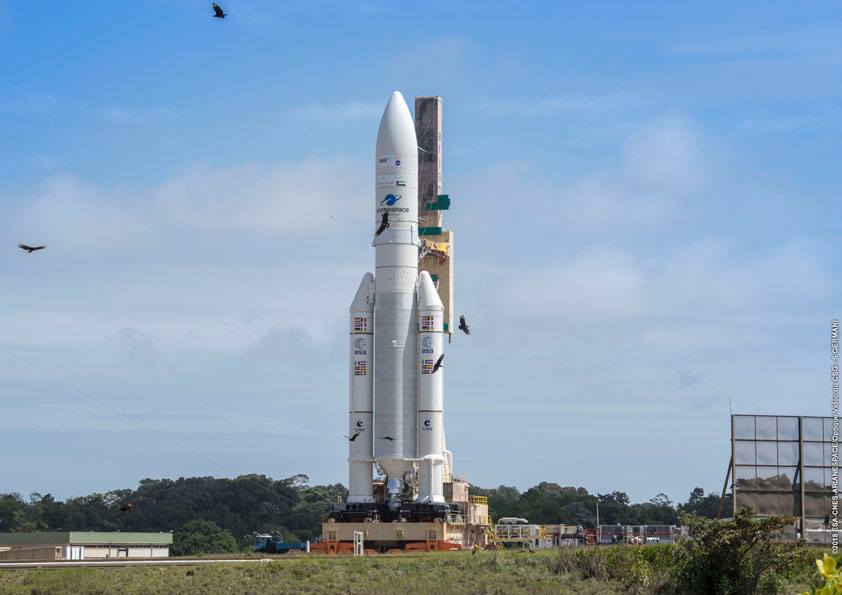

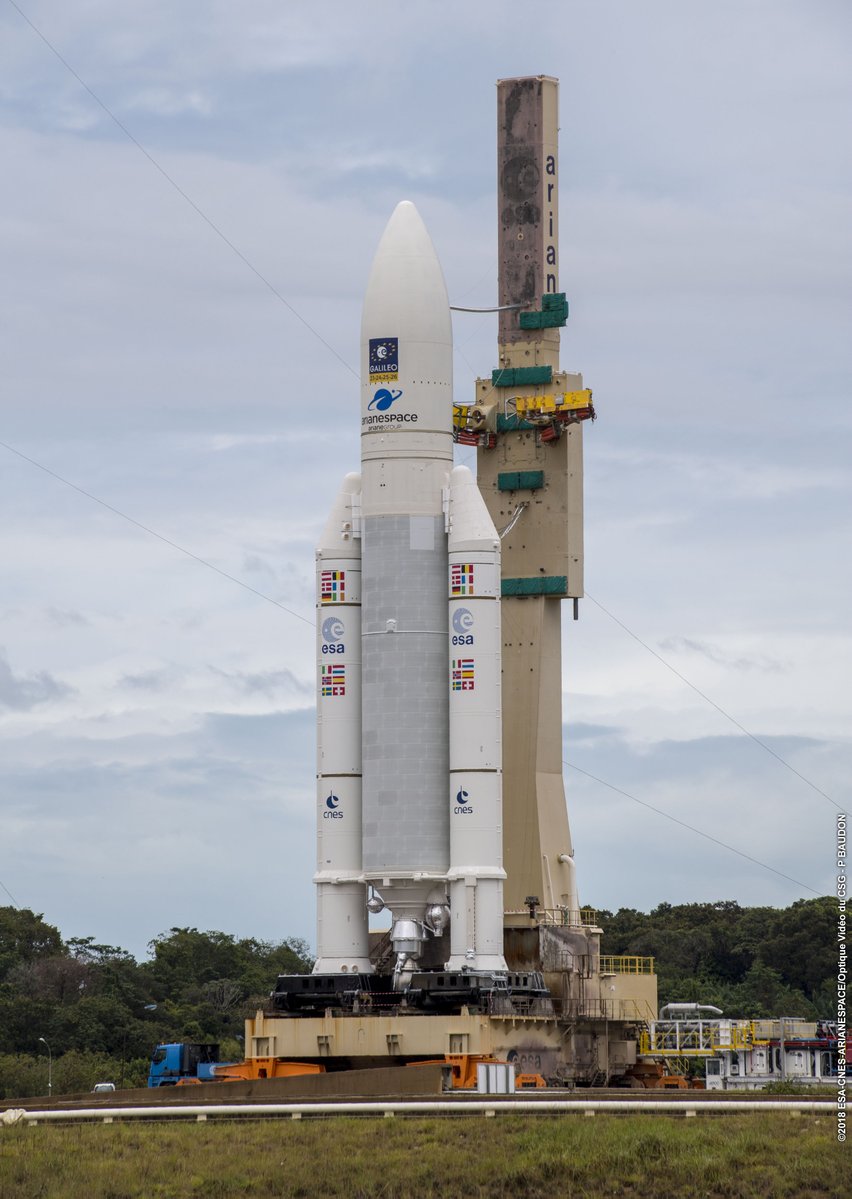

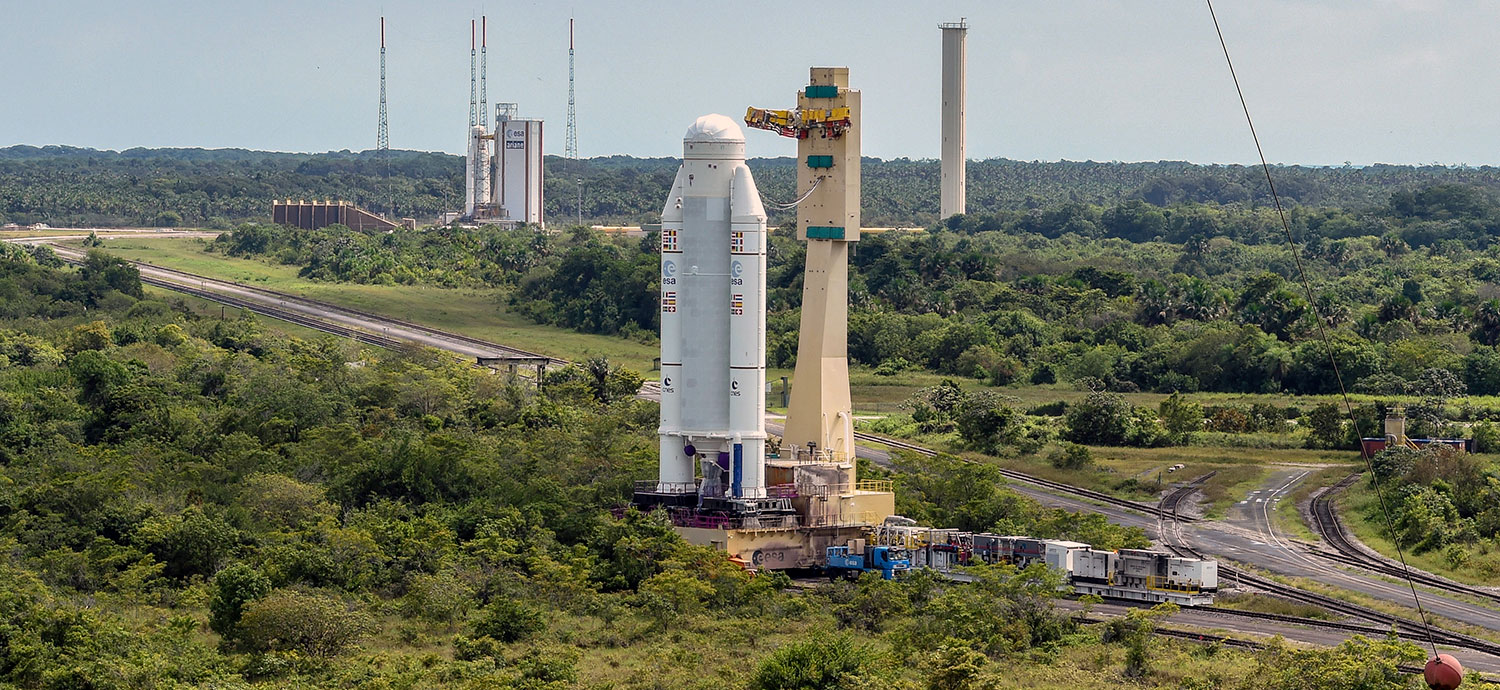

24 janvier, transfert du lanceur en ZL3.

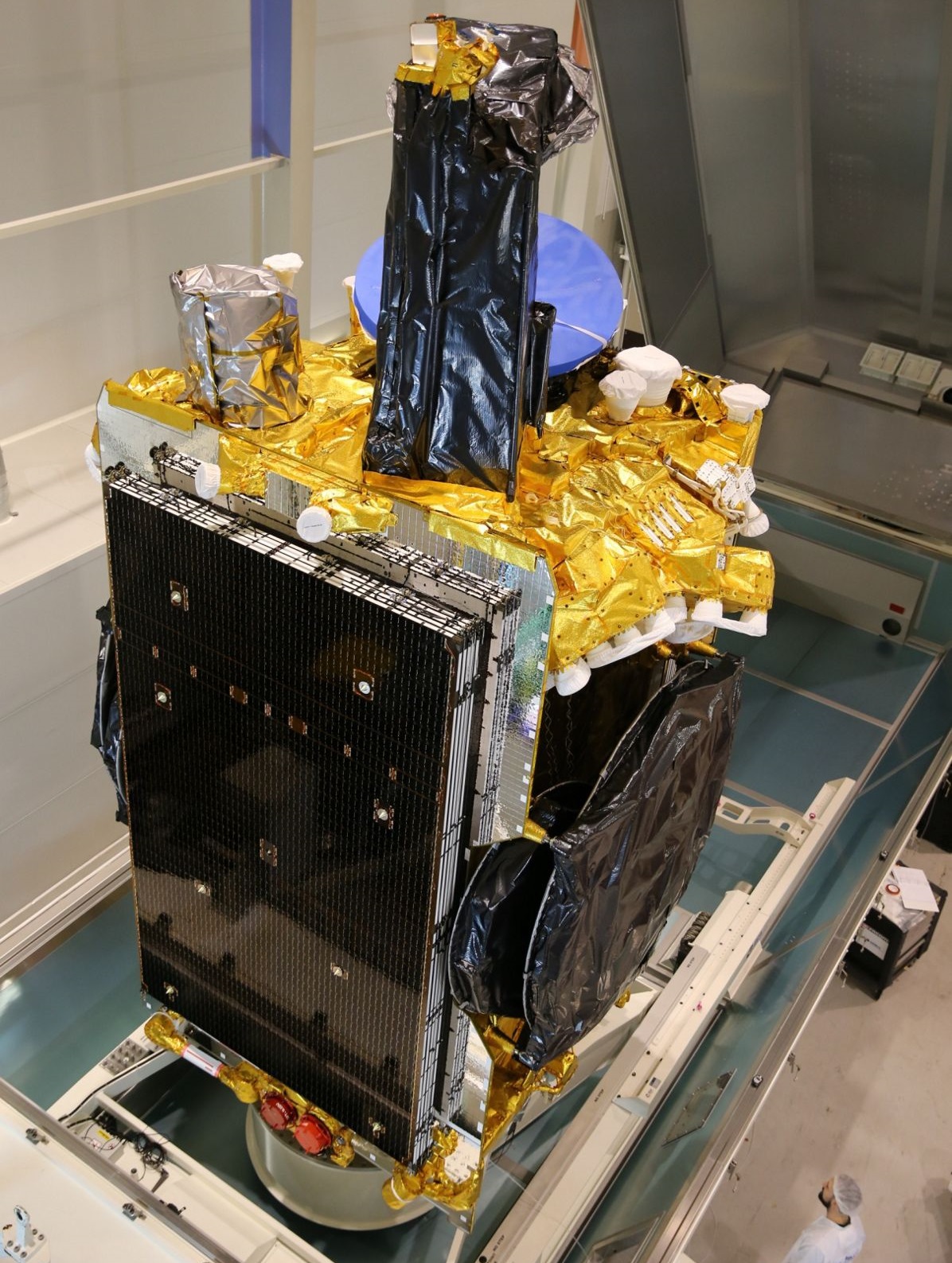

SES 14 (4423 kg) et Al Yah
(3795 kg) en intégration

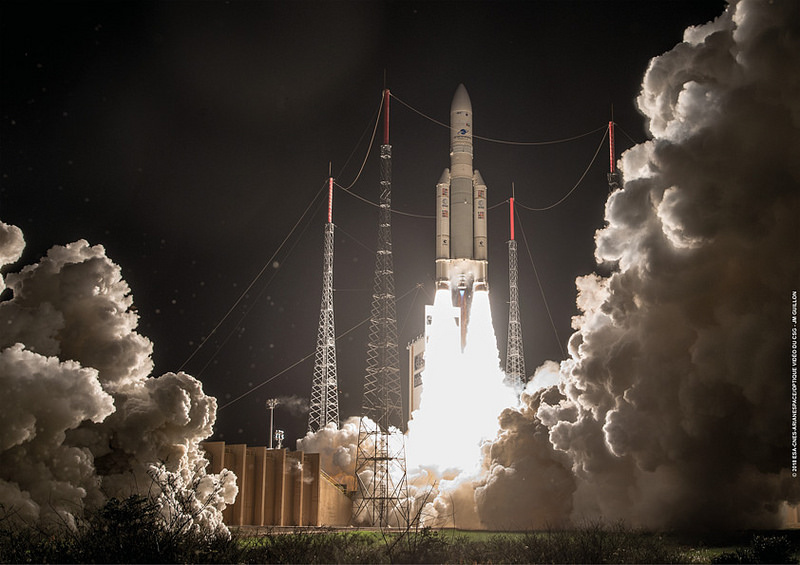

Le lancement du vol VA241 a
lieu le 25 janvier à l'heure prévu 22h 20 TU. Mais juste après l'allumage du
second étage ECA, les données de télémétrie sont perdus. Arianespace ne peut
confirmer la mise en orbite des satellites et aucun contact ne peut être
établie par les clients. Le PDG d'Arianespace annonce la perte de contact
des satellite et présente ses excuses aux clients.
"Je veux présenter mes excuses à nos clients (...) Nous
savons que chaque lancement comporte des risques . Ce soir, Ariane 5 a connu
une anomalie. Nous devons maintenant prendre le temps pour analyser la
situation des satellites. Arianespace vous communiquera toutes les
informations dans la transparence la plus totale".
Sur la retransmission vidéo d'Arianespace, la télémétrie disparait à T+ 9mn
29s avec une altitude de 194 km et une vitesse de 7,02 km/s. Le lanceur
était à 1718 km de distance. Ariane 5 affiche 80 lancements consécutif avec
succès et l'étage ECA 150 lancements depuis sa dernière anomalie en décembre 1994.
Dans la soirée, le contact avec les satellites est rétablit, la perte aurait
eu lieu avec la station de Natal au Brésil, celle de Libreville au Gabon et
celle de Malindi au Kenya, entre la 9e et 37e minutes de vol. Les 2 satcoms
se sont bien séparés et mis en orbite mais pas au bon endroit. Le vol 241
visait une orbite dite super synchrone (SSTO Super Synchronous Transfert
Geostationary) avec un apogée de 45 234 km au lieu
des 36 000 habituels. Une telle orbite permet d'économiser du carburant pour
les manoeuvres de réduction de l'inclinaison. Un seul redémarrage de moteur
est nécessaire, le changement de plan orbital nécessite moins de delta V,
car elle est proportionnelle à la vitesse d'apogée. Le périgée est relevé à
36 000 km et le plan orbital changé, puis l'apogée est abaissé de 42 000 à
36 000 km. La vitesse à l'apogée de 42 000 km est moins élevée que si le
satellite avait été lancé en GTO direct.
26 janvier, SES annonce avoir repris le contact avec son satellite. "SES
14 in good helth and on track despite launch anomaly" Les manoeuvres pour
l'amener à poste à 36 000 km calé par 47,5° prendront 4 semaines de retard.
D'après les données du US Joint Space Operations
Center, le lanceur aurait dévier de sa
trajectoire en azimut (son cap par rapport au Nord) pour injecter les satellites sur une orbite 230-43 000
km, mais inclinée à 20° au lieu de 3°. La station de Natal, au Brésil a bien
acquis le signal du lanceur à T+7 mn. Elle le perd durant 4 secondes à T+7mn
59s pour le perdre définitivement à T+9 mn 29s. Apparemment, le lanceur
devait être trop loin de sa trajectoire initiale. Selon les observateurs au
sol, la trajectoire qu'a pris le lanceur au décollage était anormale dès le
début. Vraisemblablement, la trajectoire a commencé à fléchir à la
séparation du premier étage.
2 photos du CNES montrant Ariane 5 passant
au dessus de la plage de Kourou. La plage de Roches se devine au loin. La
lune est presque pleine, le lanceur passe juste à coté.

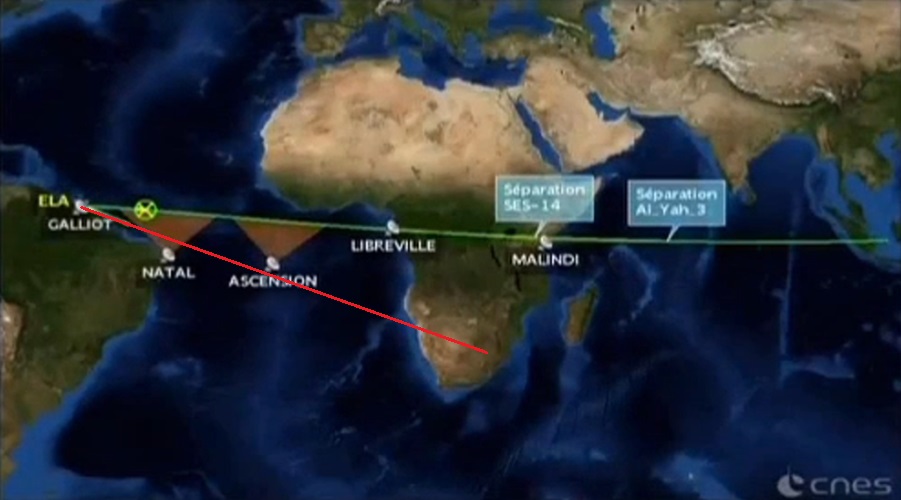

Ariane aurait du prendre un
azimut de 92° dès le départ pour gagner une orbite inclinée à 3°, mais la
télémétrie montre que le lanceur a pris un azimut de 111° visant une orbite
inclinée à 21°. L'azimut est en fait la direction que prend le lanceur au
moment de son envol entre T+12 et T+32 secondes. Les vidéos de spectateurs
sur la plage de Kourou montrent clairement que le lanceur, au lieu de
s'éloigner vers la mer, passe au dessus de la plage et va ainsi durant de
nombreuses minutes passé au abord des cotés du Brésil.
Les "dommages" pour les
satcoms semblent être minime. Il manque 166 m/s pour rejoindre leur orbite
nominale, corriger l'inclinaison et remonter le périgée. La propulsion
électrique de leur moteur devrait compenser le manque à gagner, après un
léger retard dans le début de mise en opérationnel. Al YAh devra allumer on
moteur principal bi carburant et rejoindre son orbite d'ici plusieurs
semaines. Pour SES 14, avec une propulsion entièrement électrique cela
prendra 4 semaines.
Le satellite SES-14 héberge en outre une charge
scientifique pour le programme d'exploration de la Nasa intitulé GOLD
(Global-scale Observation of the Limb and Disk), un programme qui doit
notamment permettre, depuis une orbite géostationnaire, de reconstituer
toutes les demi-heures une image complète du disque terrestre. Construit par
Airbus Defence and Space à Toulouse, SES-14, d'un peu plus de 4,4 tonnes au
décollage, est le 53e satellite de l'opérateur SES (Société Européenne de
Satellites) à être lancé par Arianespace depuis 1984, a indiqué Arianespace.
Ce satellite utilise la propulsion électrique, comme le regrété Stentor sur
V157.

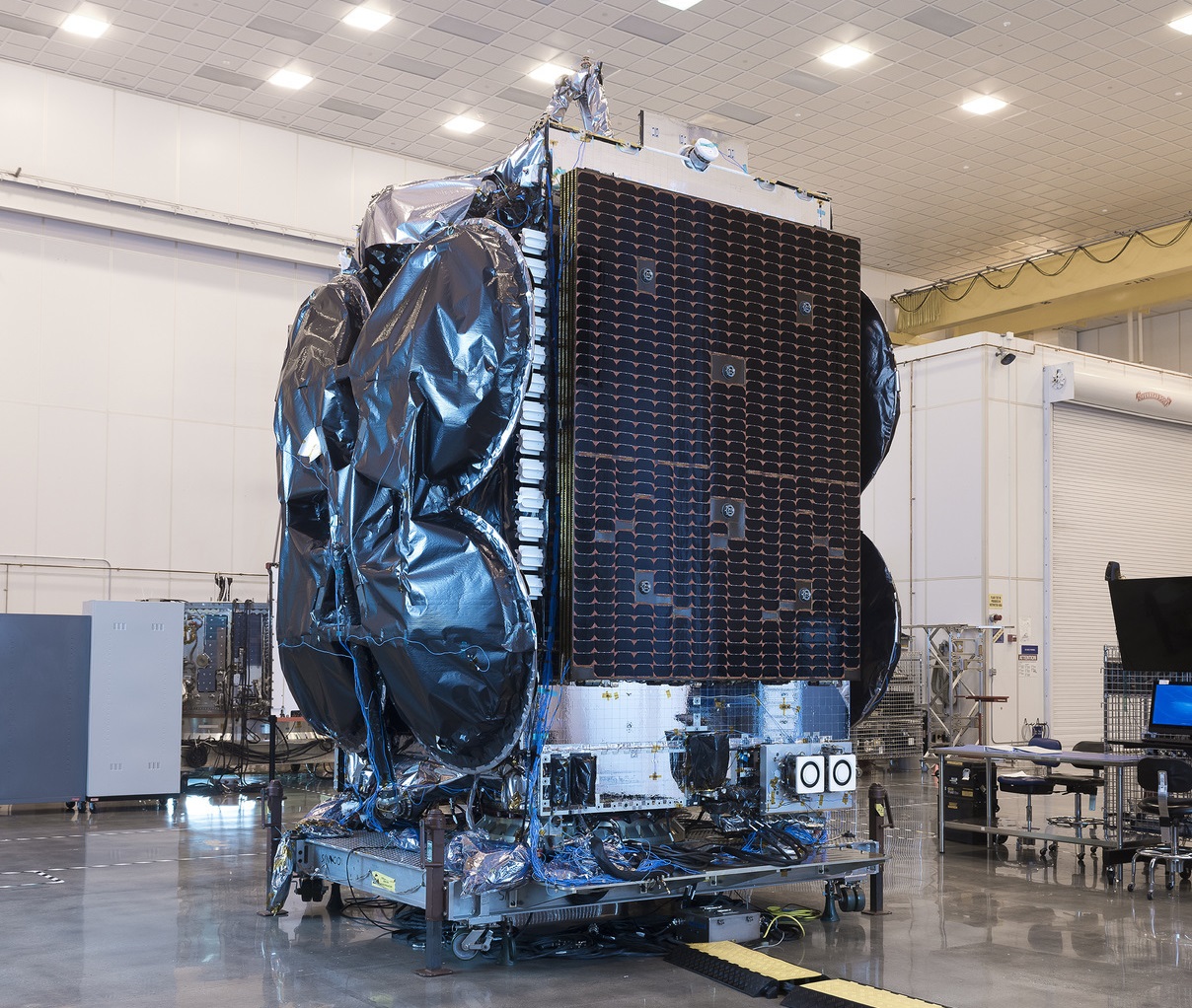

Construit par Orbital ATK, Al Yah 3, d'une masse au
décollage proche de 3,8 tonnes, est le deuxième satellite à être emporté
pour l'opérateur Yahsat (Al Yah Satellite Communications Company), après un
premier lancement en 2011.
2018, UNE NOUVELLE ORGANISATION POUR ARIANE
VA241 est le premier lancement sous l'égide
d'ArianeGroup. ArianGroup est depuis mi 2017 le nouveau nom de ASL Airbus
Safran Launchers (crée en 2014 avec la fusion de Airbus et Safran) et assure depuis une nouvelle gouvernance
du programme Ariane 5. Avec un CA de 2,5 milliards d'euros, elle emploie
plus de 8000 personnes sur 13 sites en France et en Allemagne. ArianGroup est le maitre d’œuvre du système lanceur Ariane 5.
Il exploite au CSG les Bâtiments de Préparation Étage (BPE) et de
Stockage Pyrotechnique (BSP). ArianeGroup assure la conduite des
opérations d’intégration du lanceur Ariane. Sa mission est depuis ce vol 241 la livraison du
lanceur à H-0. European Launch
Vehicle (ELV), entreprise commune de l’Agence spatiale
italienne (ASI) et d’Avio, est le maître d’œuvre du système lanceur
Vega. ELV assure la conduite des opérations d’intégration du lanceur
Vega.
Stéphane Israel, PDG d'Arianespace
depuis 2013, en remplacement de Jean Yves Le Gall, est aussi
directeur des programme de lanceurs civils au sein d'ArianGroup.
Depuis la fin de 2017, une trentaine de personnes ont quitté
Arianespace (sur un total de 300 salariés environ), d'autres ont été
recrutés, mais ce changement marque la fin d'une époque, "la fin
d'une liberté qui désormais est de plus en plus encadrée" selon un
bon nombre de salariés.
Arianespace est depuis mars 2017 une
SAS, société par actions simplifié, ArianGroup en est l'actionnaire
principal à 73% (après avoir racheté les parts du CNES). L'ESA et le
CNES ont ainsi perdu leur pouvoir sur l'avenir d'Ariane. Cette
restructuration du fleuron de l'industrie spatiale Européenne était
jugée nécessaire dans le nouveau contexte concurrentiel, comme le
lanceur Falcon de Space X. Cette dernière offre un service de
lancement en GTO pour 40 millions $ contre 80 pour Ariane 5. La
politique spatiale définie par l'ESA en 202 avec le successeur
d'Ariane 5 ne correspondait plus au marché. Pour l'ESA, "Les
satellites légers à propulsion électrique se sont imposés en
quelques mois. Un gros lanceur a moins d'intérêt commercial" Ariane
6 a du changer sa configuration pour s'adapter à ce nouveau marché
et baisser le prix des lancements. Ariane 5, définit pour lancer
l'avion spatial Hermes a été transformé en lanceur commercial,
performant mais très cher.
La nouvelle organisation industrielle de
la filière lanceurs a réduit le périmètre et la responsabilité
d'Arianespace, et par conséquent, sa charge de travail. Arianespace ne fait
que du commercial désormais, laissant son activité industrielle et
ingénierie. Ce transfert s'est opéré en faveur des opérateurs industriels
l'italien Avio et ArianeGroup. C'est déjà vrai pour le lanceur Vega, dont
Avio est désormais responsable jusqu'à H0 c'est-à-dire jusqu'au moment du
décollage. Le premier lancement dans cette configuration s'est fait en
novembre 2017. C'est effectif pour Ariane depuis ce vol 241. En conséquence,
les doublons apparus dans cette nouvelle organisation entre Arianespace et
les maîtres d'oeuvre (ArianeGroup et Avio) sont en passe d'être supprimés.
Cette verticalisation des tâches industrielles a conduit à une
redistribution des rôles, Arianespace étant recentrée sur la seule
commercialisation des lanceurs européens, un gros changement d'orientation
stratégique d'Arianespace pour les salariés.Contrairement aux lancements précédents, il
n'y pas eu de double contrôle de la part d'Arianespace en raison de la
volonté de réduire les doublons entre les deux sociétés. Des doublons qui
finalement avaient des vertus de fiabilité et augmentaient par la même
occasion la qualité de service d'Arianespace, réputé pour sa fiabilité.
|
Si l'on suit la vidéo de la
retransmission d'Arianespace, à travers la série d'images montrées,
on constate plusieurs anomalies durant le vol.

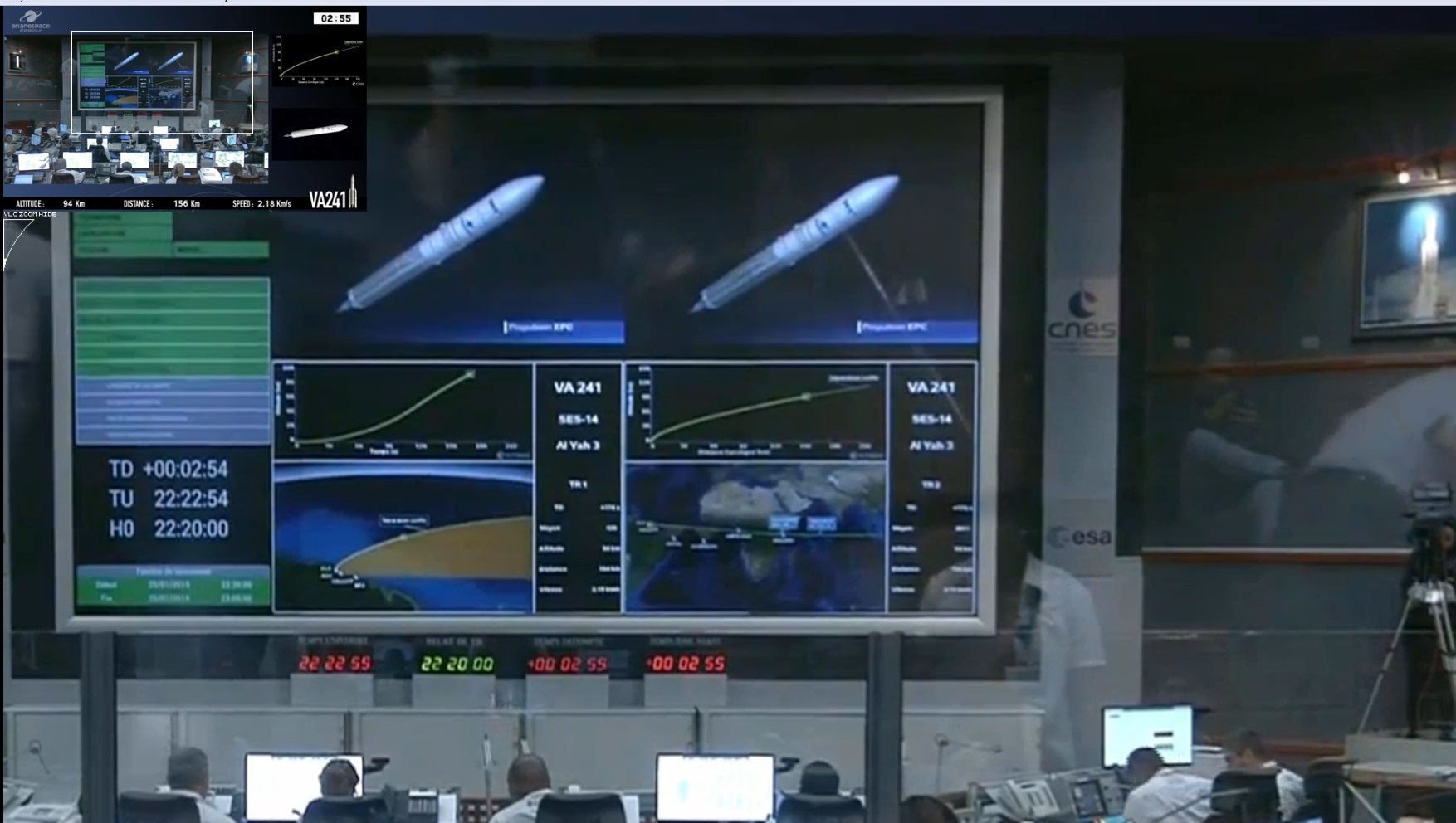

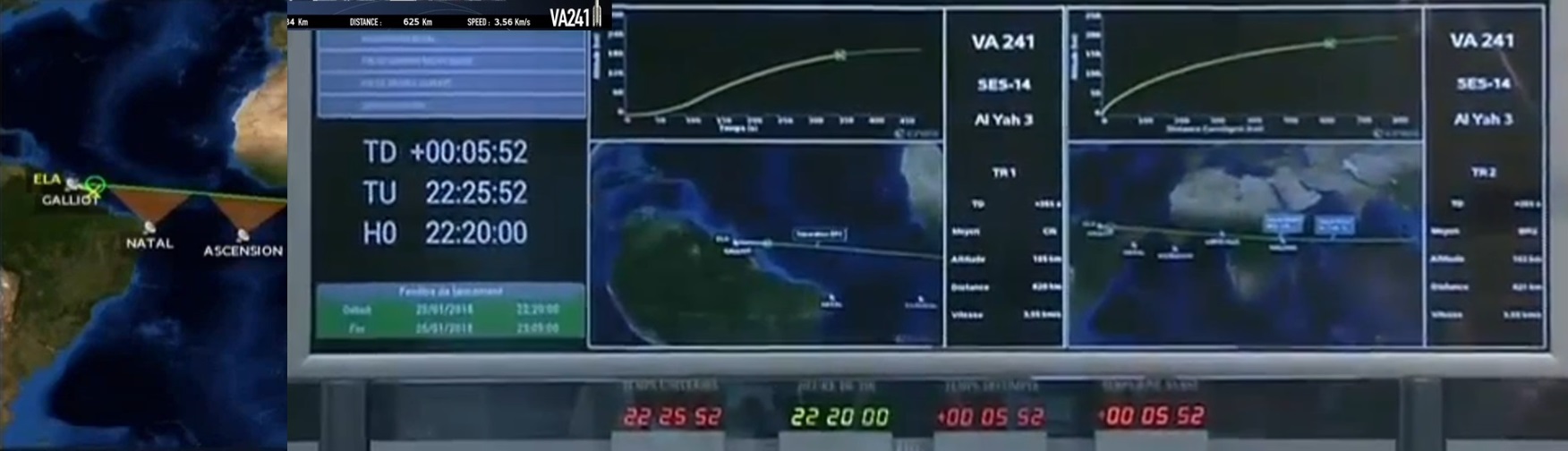

Image de la télémétrie reçue à
Jupiter à T+2mn 54 et à T+5 mn 40s, la croix jaune symbolisant le lanceur est un
peu plus bas que la trajectoire prévue. L'écart est minime, vue
l'échelle des cartes, mais il est là et ne va pas cesser de grandir.
Au sol, au CSG, sur la plage de Kourou, les observateurs voient bien
que le lanceur prend une mauvaise direction: "le bruit était plus

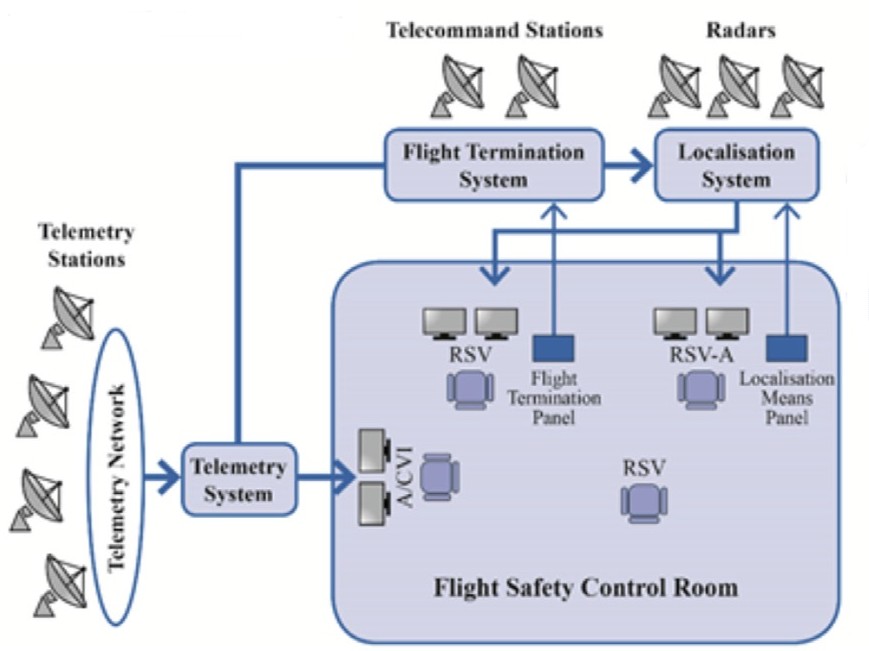

fort que d'habitude". A T+40s, la sauvegarde envisage de neutraliser
Ariane 5, mais ne le fait pas.

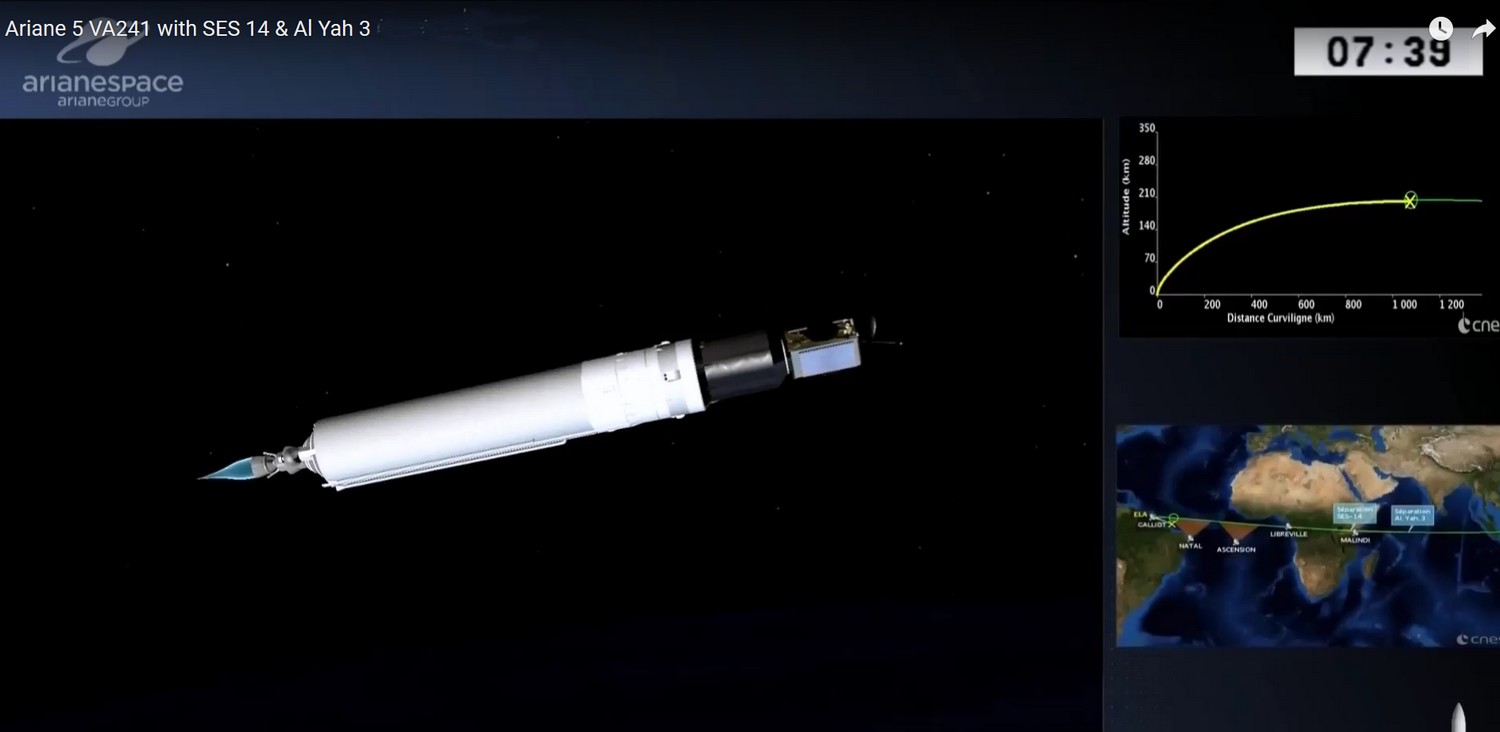

A T+7mn 39s, la croix jaune a
beaucoup déviée comme le montre la cartographie. A Jupiter, tout est
"nominal".

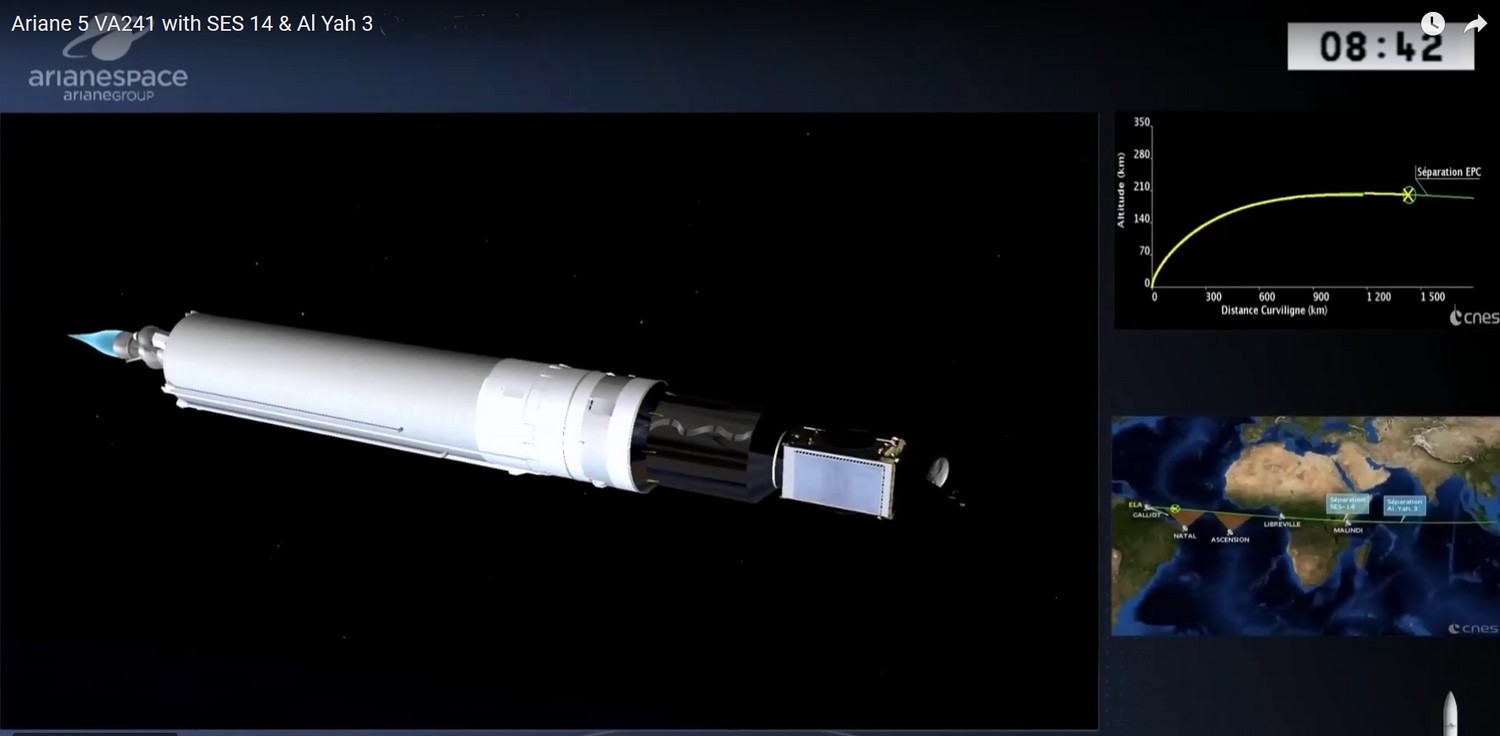

A T+ 8 mn, la télémétrie est perdu
durant 4 secondes, puis reprend. A T+8mn 42s, on voit que la
trajectoire s'est remis sur celle prévue. Le lanceur passe au dessus
de Natal. Le DDO annonce à T+9mn41s, la fin de visibilité de Galliot.
Le signal vient d'être perdu 13 secondes avant. Les annonces du DDO
sont faites suite aux rapport que lui fait le CVI Arianespace
(contrôle visuel immédiat). Le CVI voit les paramètres du lanceur
mais pas sa trajectoire.
Montage montrant la trajectoire du
lanceur prévue, en vert et celle parcourue, en rouge
(Spaceflight101)
SAUVEGARDE, LOCALISATION ET TELEMESURE
C'est l'équipe de sauvegarde qui a
la maitrise du lanceur une fois qu'il a décollé. Les équipes à
Jupiter 2 sont là pour faire du monitoring et suivre les données
envoyées par le lanceur. Par contre en amont, ce sont eux qui ont
préparé toute la mission.
La sauvegarde, c'est 4 personnes enfermées au
bâtiment Jupiter 1 du centre technique (ex Jupiter des premières
Ariane), complètement isolées du reste du monde et des équipes du CDL
ou Jupiter 2. C'est 4 personnes sont:
_ L'officier "télémétrie" qui surveille tous les paramètres du
lanceur;
_ L'officier "sécurité" adjoint, manage les installations de
localisation et surveille la trajectoire du lanceur. Il alerte
l'officier en chef "sécurité" sur une éventuelle déviation de la
trajectoire;
_ L'officier de "sécurité" en chef, le seul membre de l'équipe
autoriser à détruire le lanceur. Il mange les installations de
localisation, confirme la déviation de trajectoire, la compare au
corridor de vol et envoie l'ordre de destruction si nécessaire;
_ L'officier "backup", en attente de remplacer l'un des 3 autres
membres dans leur positions;
L'équipe a pour mission de contrôler et s'assurer,
avant de partir en vol, que les systèmes sont aptes à assurer leur
fonction, s'assurer de l'évacuation des zones non protégées autour
des ELA et vérifier que le lanceur este dans le corridor de vol
prévu.
La sauvegarde peut intervenir et neutraliser le lanceur s'il sort de
son couloir de vol afin d'éviter tout risque pour le public. Elle
peut neutraliser, si nécessaire les étages retombant nominalement et
éviter tout risque d'auto propulsion des étages en cas de rupture
d'intégrité du lanceur. Le seul moment où elle communique avec le
DDO, c'est pour annoncer qu'elle a finis leur mission (H+8 mn, en
limite de portée radar).

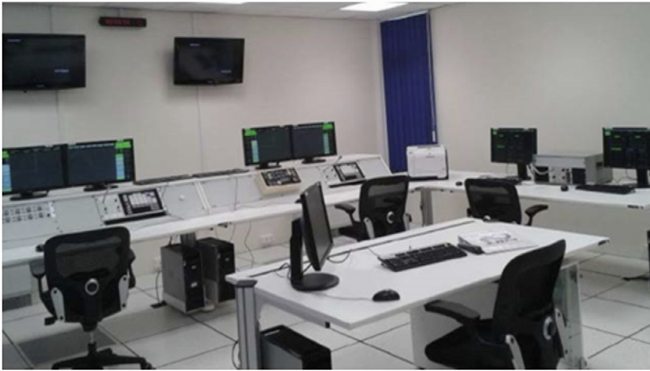

Sébastien Fourest, ingénieur
sauvegarde, dans la salle
d'entrainement sauvegarde à l'étage en dessous, mis en service en
2016 avec la forte cadence des tirs.
La sauvegarde n'intervient pas si le lanceur
n'est pas dangereux pour les populations et les biens. Le rôle de la
sauvegarde s'arrête en fin de visibilité, lorsque le lanceur a
dépassé les limites de la zone de danger, à 1500 km, soit H+8 mn. La
station envoie alors un ordre "off" qui met hors tension le système
de neutralisation. Le signal de neutralisation est émis par 2
antennes sur le bâtiment Jupiter 1. Ce signal est une séquence
informatique qui change à chaque lancement pour éviter toutes
brouilles ou piratages.
Le couloir de vol pour Ariane 5, 10
km pour un tir vers le Sud et 20 pour un tir vers le Nord. Après au
dessus de l'océan, ce couloir s'élargie. L'azimut de tir au CSG est
compris entre -10,5° et 93,5°. Il permet de mieux gérer la retombée
des EAP et de l'étage EPC sur des zones bien précises, hors trafic
maritime ou aérien.
La trajectoire en 3D est visualisée
sur 2 écrans, un pour le point d'impact (plan horizontal), l'autre
pour l'altitude contre la distance du pad, plan vertical). Ses
écrans montrent la trajectoire nominale, la trajectoire actuelle et
les alertes et limites de sécurité,
permettant ainsi de détecter rapidement si le lanceur approche les
limites du couloir de vol et devient dangereux.
Localisation, Télémesure et
Télécommande sont 3 grands réseaux complémentaires. Les 2 premiers
forment une boucle notamment au profit du 3eme: les antennes TM
(télémesure) du réseau aval envoient leurs données à Galliot (CSG)
qui transmet une partie de la Localisation. Cette dernière élabore
la trajectoire ainsi que la DO, Désignation dObjectif (pour savoir
où est le lanceur), qu'elle renvoie via le Dispositif opérationnel
DO aux stations TM afin qu'elles sachent à tout moment où pointer
leur antenne pour être sur de recevoir le signal du lanceur. Les 2
systèmes, TM et Localisation, envoient leurs données à la station de
Télécommande (sauvegarde) qui peut décider de neutraliser le lanceur en cas de
besoin.
Les radars suivent le lanceur
durant les premières minutes et donnent sa localisation, permettant
d'établir sa trajectoire au profit de la sauvegarde. BR1 et AD2 de T
0 à T+80 s, BR1 après. Les stations de télémesure TM reçoivent,
enregistrent et diffusent en temps réel les informations reçues du
lanceur, notamment la satellisation des charges utiles.
Les radars BR1 et 2 (Bretagne 1 à
Kourou et 2 à Cayenne) AD2 (Adou, site météo CSG) envoient leur
signal au lanceur qui y répond. Cela permet de déduire l'élévation
et l'azimut, la distance et la vitesse pour le système de
localisation CCEL qui trace la trajectoire de vol en temps réel.
Chaque données des radars est transmise:
- à la sauvegarde pour s'assurer que le lanceur ne représente aucun
danger,
- au DDO en salle Jupiter pour les annonces,
- et aux stations de poursuite aval qui les utilisent pour savoir où
pointer leur antenne.
La fin de visibilité radar est à 1500 km, soit H+8 mn.
A partir de là, la localisation se
fait avec les données télémétriques du lanceur reçues par les
stations TM au sol, à Galliot CSG, Natal Brésil, Ascension
Atlantique Sud, Akakro Cote d'Ivoire, Libreville Gabon, Malindi
Kenya et quelques bateaux pour les vols vers l'Est. Elles envoient
leur données au SET système d'exploitation des télémesures à Galliot
qui les renvoient au CCEL pour la sauvegarde, le DDO et les stations
elles mêmes.
Le suivi du lanceur se fait grâce
a des stations de poursuite qui récupère la télémesure envoyé par le
lanceur (1500 paramètres). Le lanceur lui a dans sa mémoire son
programme de vol qu'il suit à la lettre aidé par sa centrale
inertielle qui le guide tout au long de son vol. Il émet sa position
grâce a des antennes omnidirectionnelles.
Au sol, la station essaie
d'accrocher le signal et de le démoduler. Première contrainte, il
faut regarder au bon endroit où va sortir la cible, le lanceur. Une
fois acquis, le track est en "auto", l'antenne suit le lanceur dans
la limite de sa mécanique. Le basculement sur une station se fait
sur un timing. Du coup si le lanceur n'est pas là où on s'attend, ca
explique qu'à un moment, il est disparu ! De plus, il n'est pas
évident de se repositionner à la volée, surtout si on ne sait pas où
se trouve le lanceur. Cela explique pourquoi Natal n'a probablement jamais acquis
la télémesure du lanceur.
|
23 février, Arianespace fait
un
communiqué sur les résultats de la commission d'enquête sur l'accident
du vol 241. Le scénario qui a mené à une déviation de la trajectoire du
lanceur lors de la mission VA241 a été identifié et compris. L’analyse des
données de vol collectées jusqu’à la perte des liaisons de télémesures au
bout de 9 minutes et 26 secondes de vol a confirmé que le lanceur et le
programme de vol avaient parfaitement fonctionné dans le respect des
paramètres qui leur avaient été fournis. Le problème se situait en fait au
niveau de la spécification d’un de ces paramètres, "une valeur erronée
dans la spécification de mise en œuvre des deux centrales inertielles du
lanceur" (les SRI,
Systèmes de Référence Inertielle SRI, pièce maîtresse du contrôle
du vol d'Ariane 5. Elle intègre 3 centrales inertielles qui
donnent la position du lanceur dans l'espace ainsi que 4 accéléromètres qui
donnent l'accélération que subit le lanceur..
L’origine du problème est une demande inédite d’un des clients pour qu’en
fin de mission son satellite soit séparé de l’étage supérieur à angle droit
de la trajectoire de vol. "Compte tenu des exigences particulières de
cette mission, l'azimut requis pour l'alignement des centrales inertielles
était de 70° et non de 90°, comme le plus souvent pour les missions vers
l'orbite de transfert géostationnaire". Cet écart a donc conduit à un
décalage de 20 degrés vers le sud de la trajectoire du lanceur dès les
premières secondes de vol. "La cause de la déviation de la trajectoire
est due à une mauvaise spécification d'un des paramètres de la mission du
lanceur qui n'a pas été détectée au cours des contrôles qualité standard
opérés dans la chaîne de préparation des lancements Ariane", a expliqué
Arianespace.
Les travaux de la commission d'enquête indépendante ont mis en évidence la
nécessité "d'accroître la robustesse du contrôle de certaines données
utilisées pour la préparation" lors de lancements. Les recommandations
de la commission visent "à renforcer le processus d'élaboration et de
vérification des documents requis pour la préparation du lanceur et à
introduire des contrôles de cohérence complémentaires".
Les prochaines campagnes
Soyouz et Ariane 5 vont pouvoir se dérouler nominalement. Le vol VA242 est
maintenant prévu pour le 21 mars, VS18 le 6 mars et VA243 en mai.

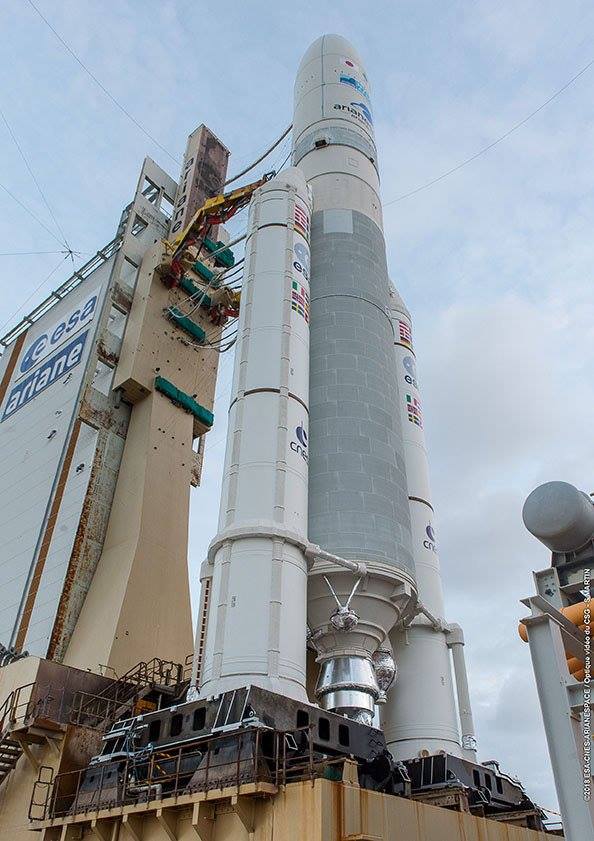

ARIANE 5 ECA VA242

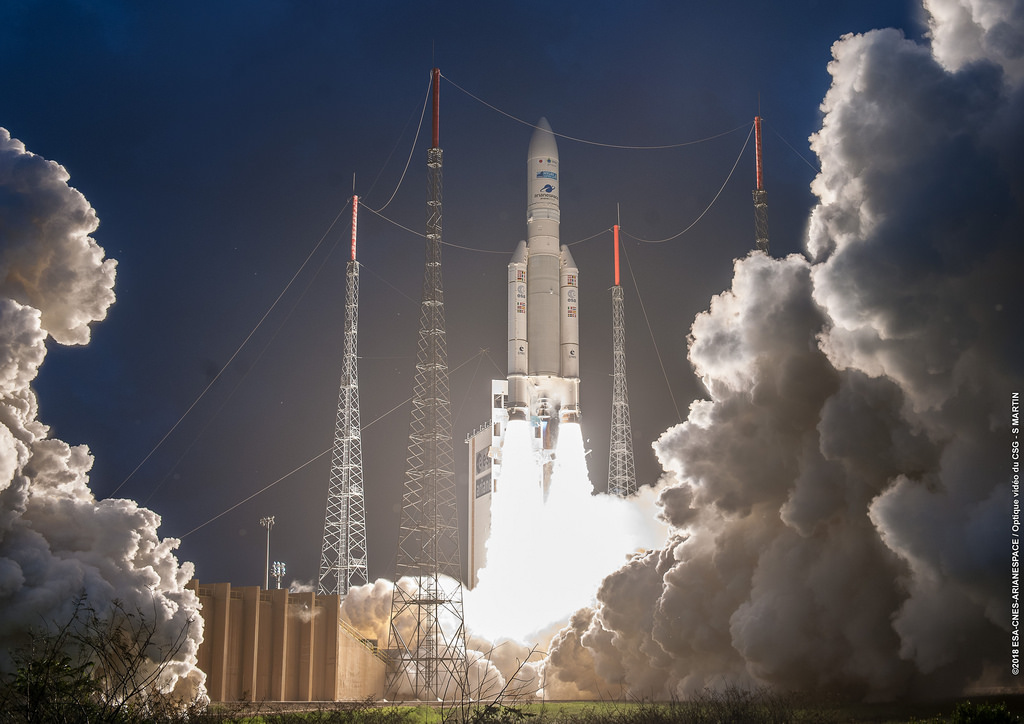

Le lancement a lieu le 5
avril depuis le CSG, lancement initialement prévu pour le 21 mars. Le

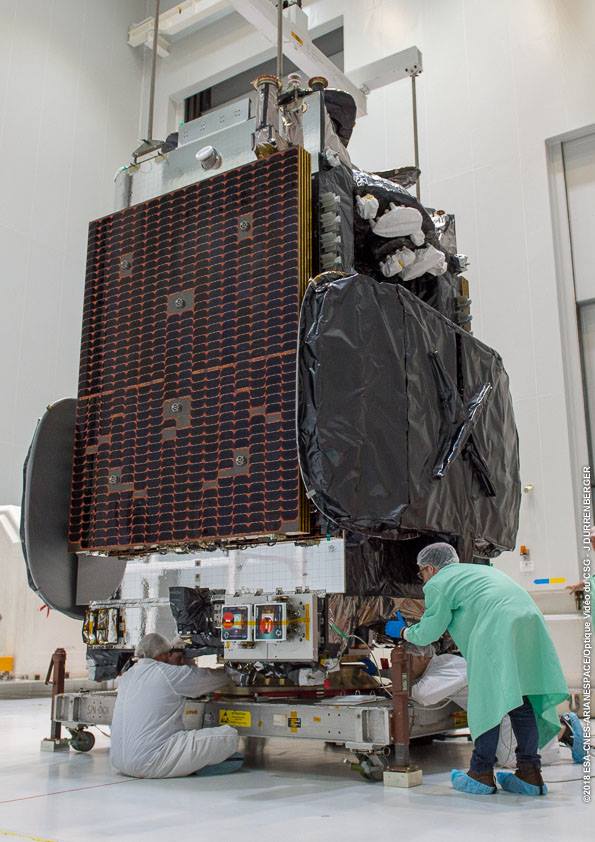

lanceur Ariane 5 ECA L5102 place sur orbite GTO 2 satcoms, DSN 1 Superbird 8
(5348 kg) pour le ministère de la défense du Japon et Hylas 4 (4050 kg) pour
British Avanti Communication.
VA243, le satcom GSAT 11 arrivé en Guyane
le 30 mars dernier doit retourner en Europe fin avril. Le lancement prévu le
25 mai se fera seulement avec le satcom Intelsat.
24 avril, report
du lancement d'Ariane 5 VA 243 suite à l'indisponibilité du satcom Indien
GSAT 11, retourné en Inde suite à une défaillance de GSTA 6A lancé le 29
mars dernier. Le prochain lancements sera VA 244 en juillet avec 4

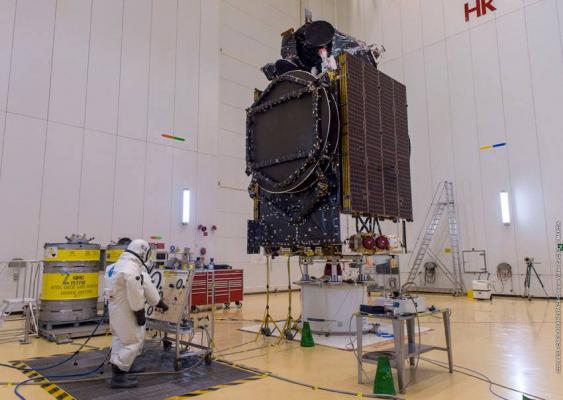

satellites Galiléo. Le lancement du satcom Azespace 2/Intelsat 38 passe
après avec un autre passagers à définir. Le lanceur 243 reste dans le BAF.
28 juin, le prochain vol d'Ariane 5 est
prévu le 25 juillet. VA244.

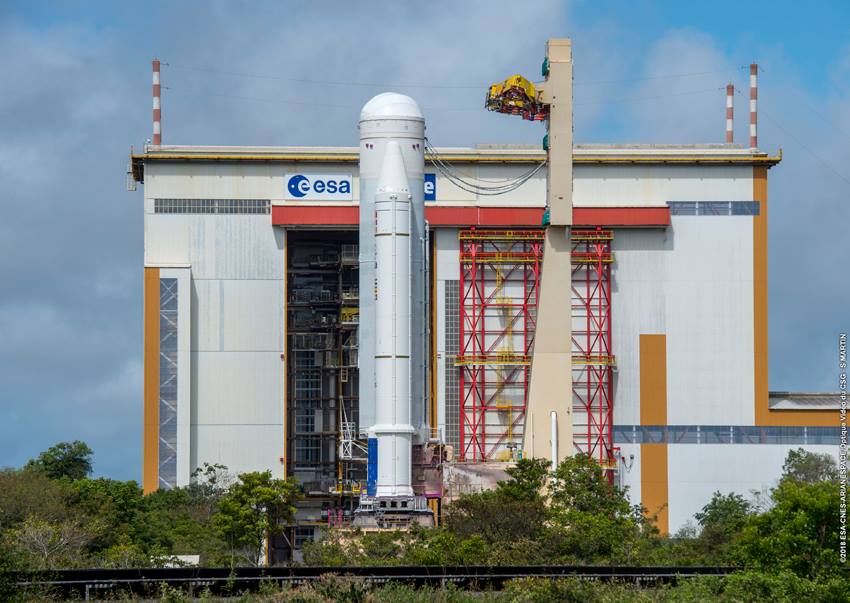

Le 5 juillet, le lanceur VA244, qui
emportera 4 Galiléo fin juillet est transféré du BIL au BAF. Pour réaliser
cette manoeuvre, le lanceur VA243 est sortie du BAF et provisoirement placé
en ZL 3. Le lanceur 244 est ensuite amené dans le BAF, devenu libre. Le lanceur 243 est
enfin ramené dans le BIL

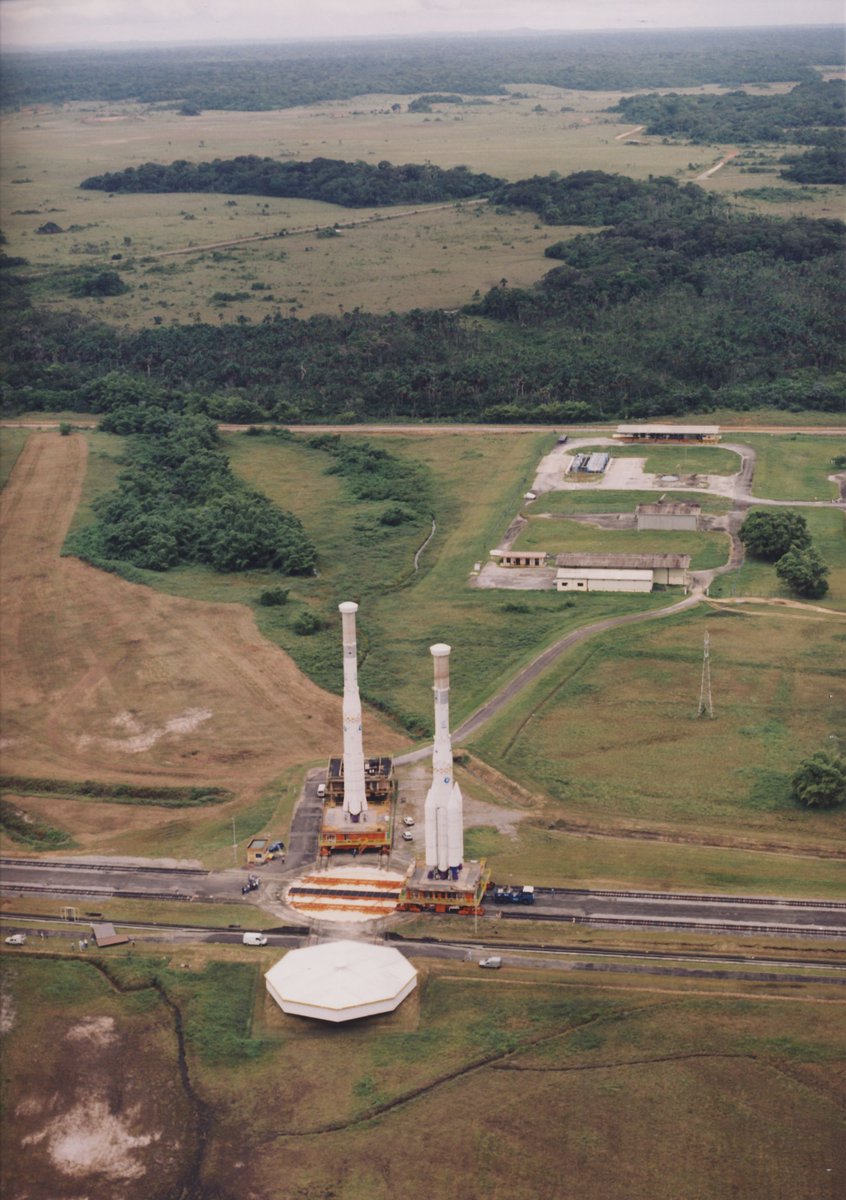

pour la campagne de vol 243. Ce n'est pas la première fois que 2 Ariane se
retrouvent ensemble ou se croisent:

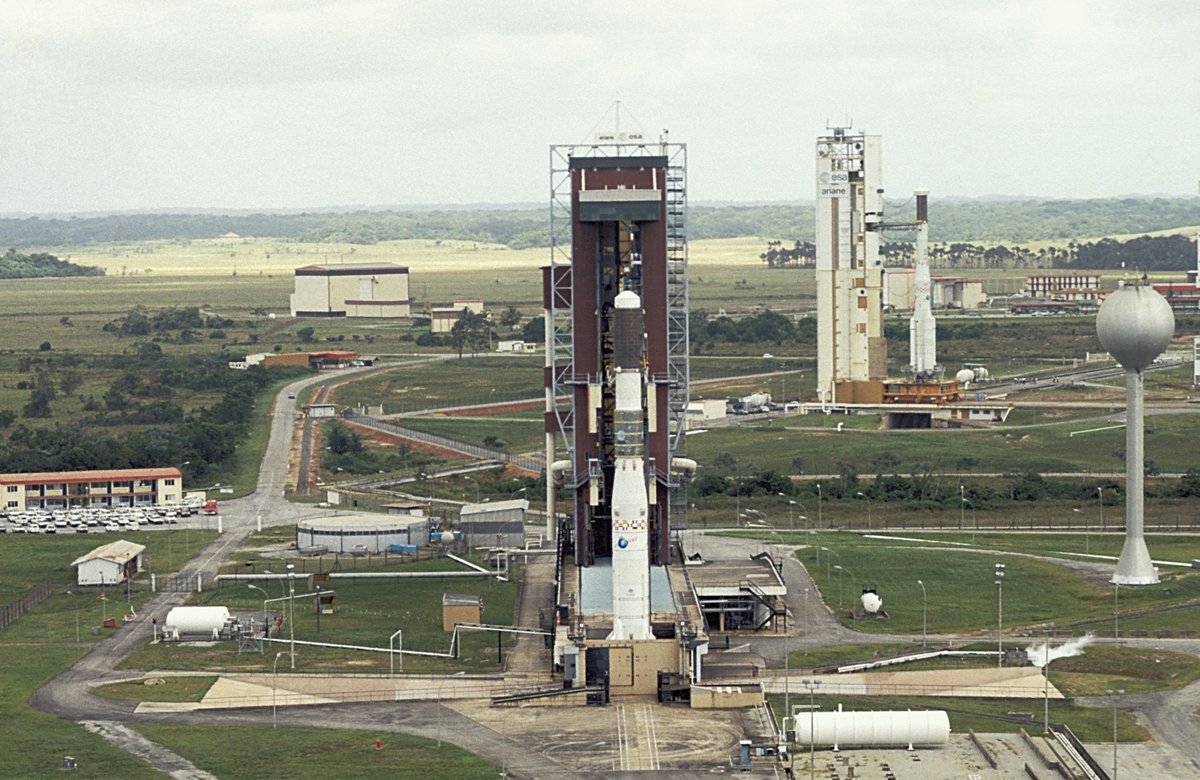

V22 et 23 en
1988, la première sur l'ELA 2, la seconde sur l'ELA1 et
V96 et 97 en
1997, la première cédant sa place à la seconde sur l'ELA 2.

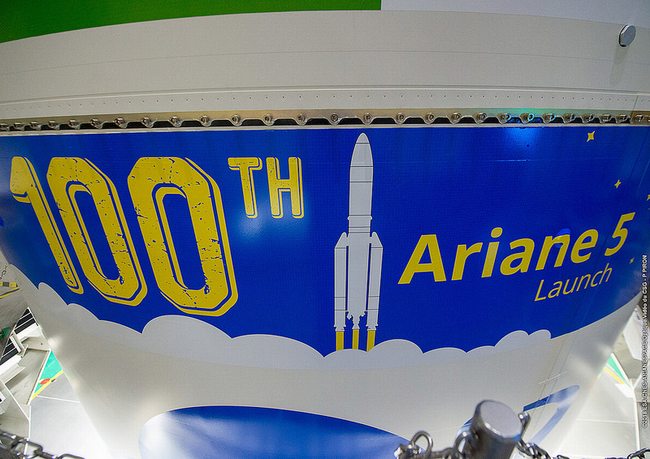

Dans le BAF, la 99eme Ariane construite et la 100e à être
lancé VA243

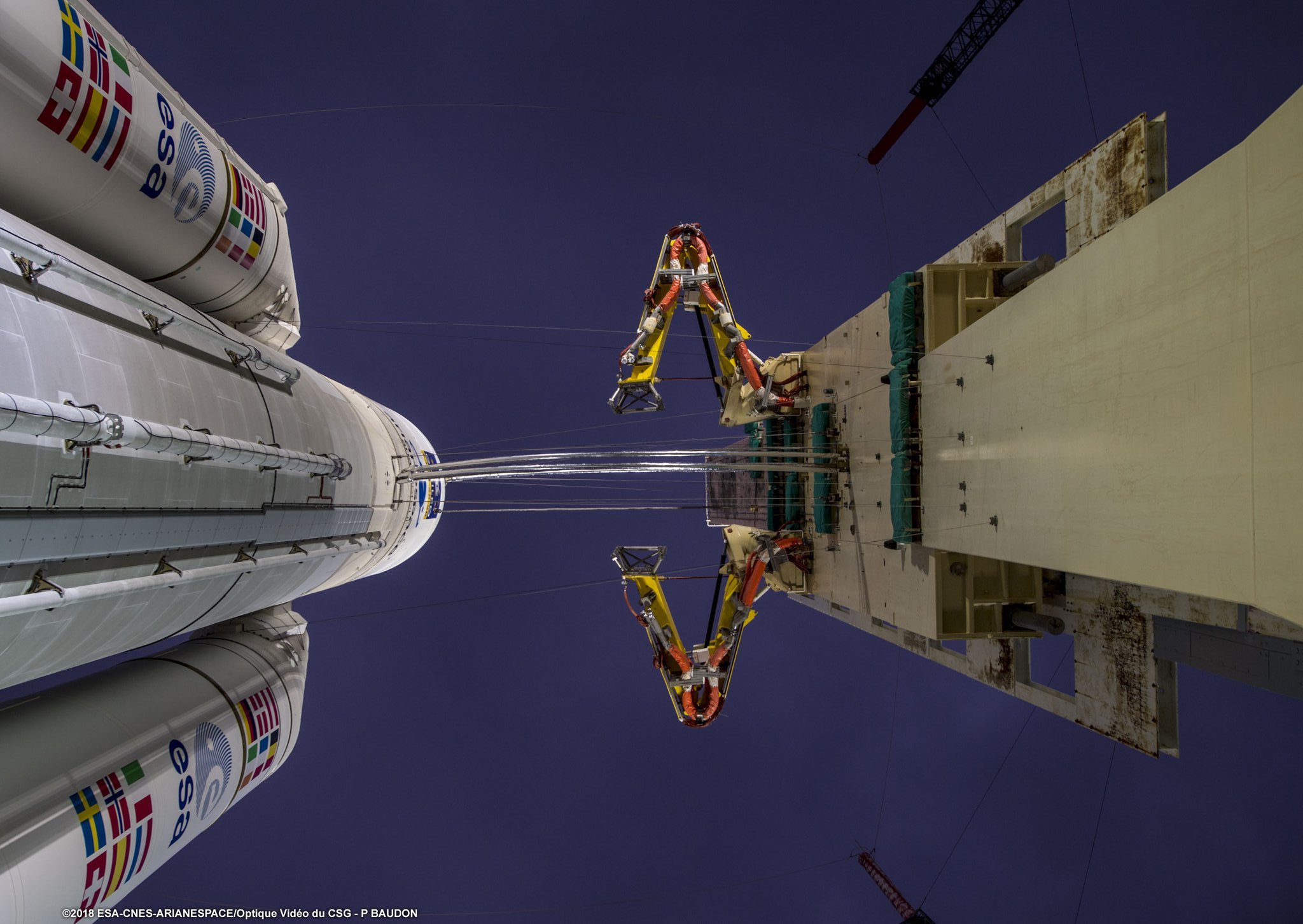

ARIANE 5 ECA VA244

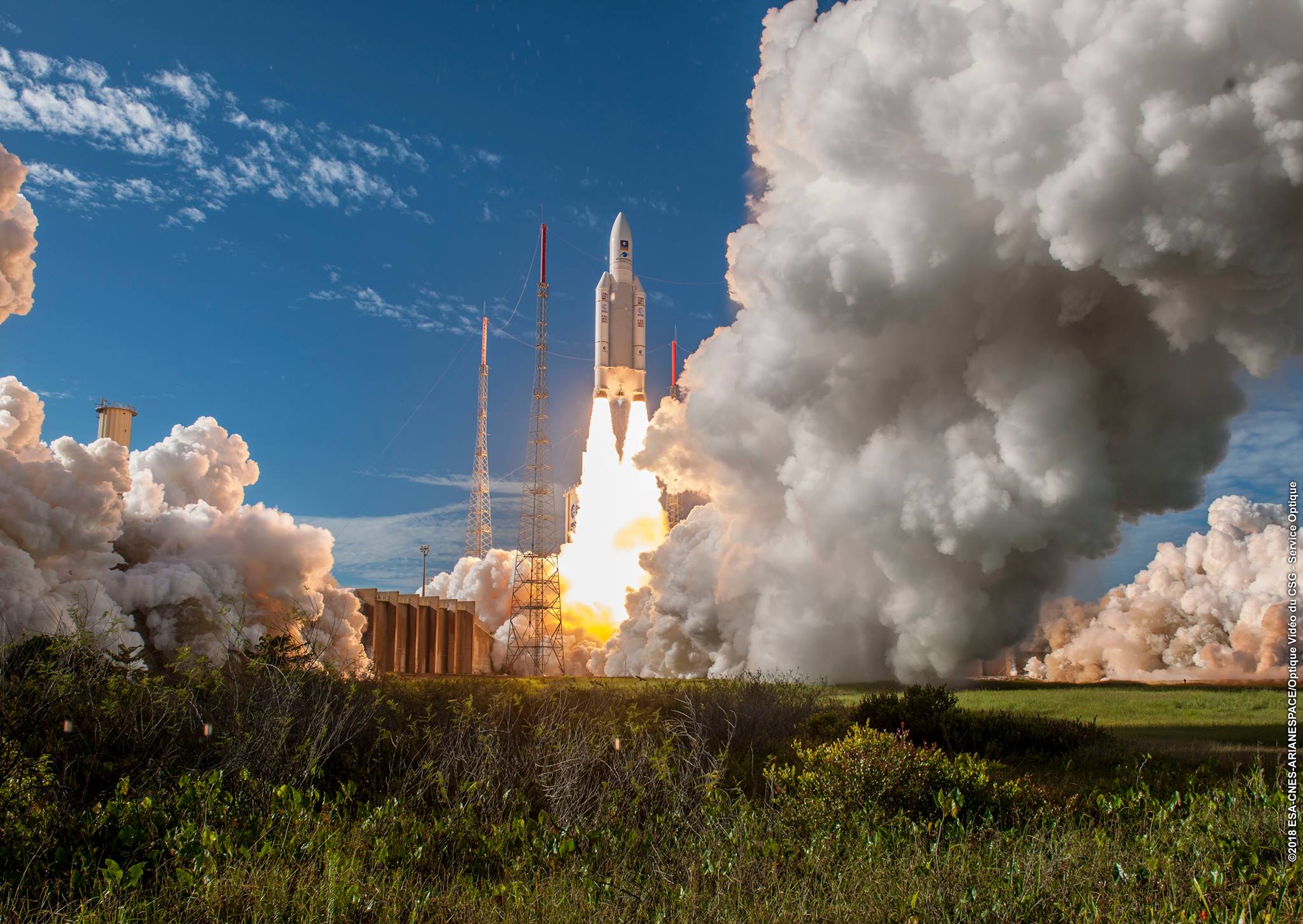

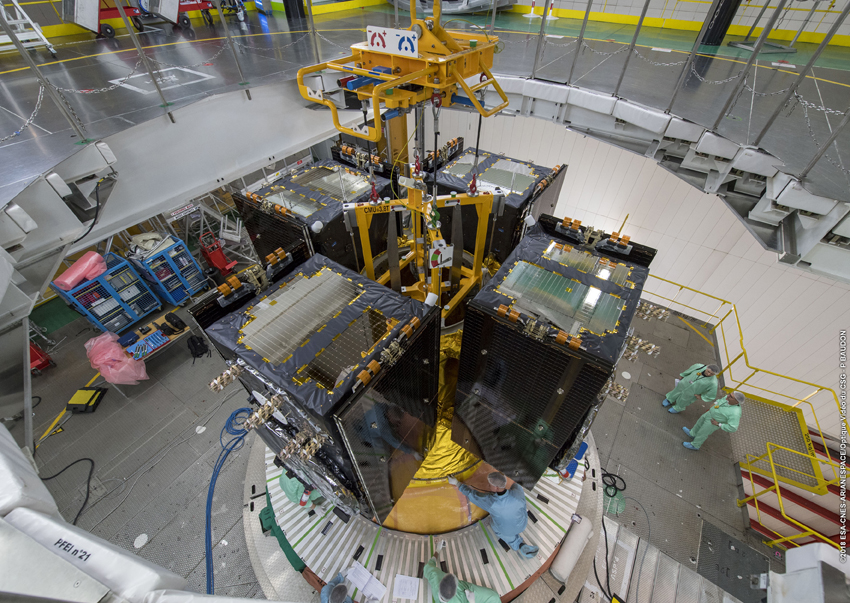

Le lancement a lieu le 25 juillet à 11h25
TU, Ariane 5 ES place sur orbite 4 nouveaux satellites Galiléo pour la
mission FOC-M8
(Full Operational Capability - Mission 8). La charge utile complète est de
3379 kg, dont 427 Kg pour le distributeur qui supporte les 4 satellites de
738 Kg chacun. Les 4 satellites FOC FM19 à 22 (dits aussi satellites n°23 à
26 si on ajoute les modèles de validation qui sont toujours actifs et
opérationnels), prénommés Tara, Samuel, Anna et Ellen, sont directement
injectés sur une orbite MEO (Mid Earth Orbit) à 22922 km d'altitude pour 56°
d'inclinaison. Ils sont largués par paires à H+3h26 puis H+3h56. Les
satellites se placeront seuls sur leurs orbites de travail à 23200 km après
quelques jours. A ce jour, 22 satellites Galiléo sont sur
orbite, 14 ont été lancé par le Soyouz et 8 par Ariane 5 en 2016 et 2017.
4 sont hors service (Giove-A & Giove-B les 2 premiers modèles d'essai lancés
en 2005 et 2008, ainsi que IOV-FM4 et FOC FM4 qui sont en panne) et 2 autres
sont sur une mauvaise orbite mais partiellement exploitables (FOC FM1 et
FM2). Galileo est exploité sous contrôle civil par l'European GNSS Agency (GSA)
pour le compte de l'Union européenne. La constellation offre une précision
de positionnement allant de 5 m à 1 m sur tout le globe. Ses premiers
services ont débuté en décembre 2016, permettant aux utilisateurs équipés
d'appareils compatibles Galileo de combiner les données de ce système avec
ceux du GPS pour une meilleure précision de positionnement. A l'avenir
Arianespace prévoit déjà 2 autres lancements en 2020 puis 2021, par Ariane
62, afin de rajouter 4 satellites de réserve pour palier à d'éventuelles
pannes des 24 satellites en service. D'autres lancements devraient suivre
pour commencer un renouvellement des premiers satellites lancés en 2011 et
2012 puisque leur durée de vie est d'au moins 12 ans.

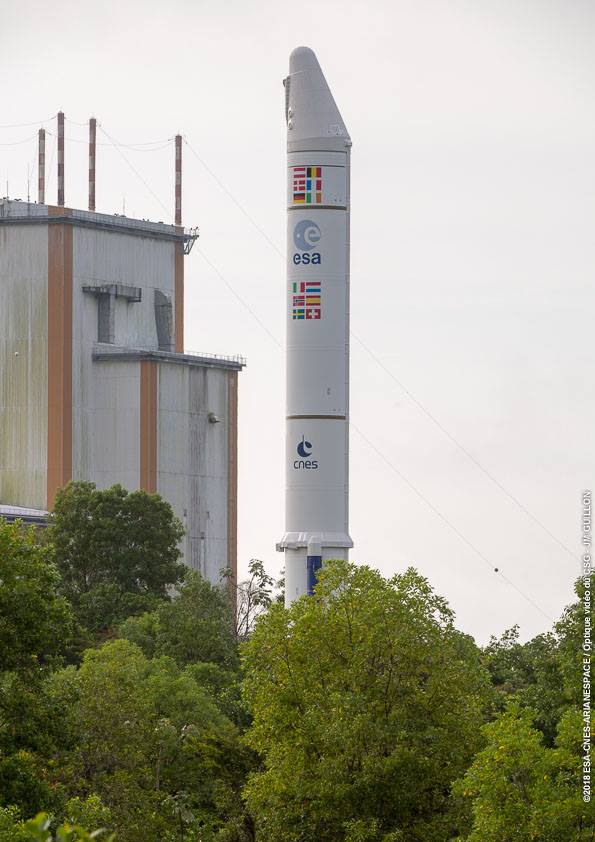

Cette Ariane 5, lanceur 596 est le dernier
à voler en configuration avec un étage supérieur EPS (n°533), une coiffe
médium (n° C5102)et avec les derniers satellites Galileo, les prochains
seront lancés par Ariane 6. Dernière Ariane 5 qui n'utilisait pas les bras
cryogénque de l'ELA3.
7 août, VA243, arrivée du satcom Azerspace
2/Intelsat 38 à Kourou par avion. Le lancement est prévu le5 septembre.
Horizons 3e arrive le lendemain.
22 août, le lancement VA243 est repoussé
au 7 puis au 10 septembre.
24 août, le lancement VA243 est repoussé
au 18 septembre selon Intelsat.
31 août, report du lancement VA243 au 25
septembre.
Septembre, Arianespace annonce 4 contrats
de lancement pour 9 satellites à lancer, dont le premier contrat commercial
d'Ariane 6 avec Eutelsat. Au total, l'opérateur de satellites européen a
confié à Arianespace le lancement de cinq satellites géostationnaires
jusqu'en 2027. Dans ces contrats, il y en a un pour un lancement
institutionnel avec AR6, le CNES et la DGA pour CSO 3, l'ISRO pour 2
satellites sur AR5. Arianespace lancera en 2021 avec Vega ou Vega C le
satellite thaïlandais d'observation optique de la Terre à très haute
résolution THEOS-2 dans le cadre d'un contrat clé en main entre Airbus
Defence and Space et la GISTDA (the Geo-Informatics and Space Technology
Development Agency of Thailand).
AR6 a donc 5 contrats de lancements avec les 2 versions du lanceurs pour
Eutelsat, 4 Galileo et CSO 3. Le carnet de commande d'Arianespace s'élève à
5 milliards d'euros, pour 60 lancements avec 17 AR5, 5 AR6, 28 Soyouz
(Starsem depuis Baikonour et le CSG pour la constellation oneWeb) et 10
Vega.
Avec près d'un tiers de ces lancements au profit des institutions
européennes, Arianespace réaffirme sa mission d'assurer à l'Europe un accès
fiable et indépendant à l'espace, tout en confirmant ses succès à l'export
dans un contexte difficile (concurrence féroce et marché au ralenti) : 9
contrats de lancement en 2017 pour l'ensemble du marché. Stéphane Israël,
PDG d'Arianespace a réaffirmé s'attendre à un rebond du marché des
satellites commerciaux à partir de 2019 (15 vols puis une vingtaine à
termes), sans atteindre toutefois les niveaux d'activité du début de la
décennie (22/25 lancements). Le patron d'Eutelsat en a profité pour défendre
la place de l'Europe parmi les lanceurs. Rappelons que le successeur
d'Ariane 5, AR6, version PHH a été vendu aux politiques et à l'ESA comme
nécessitant 5 lancements institutionnels / an et 5 a 6 lancements doubles
commerciaux (donc 10 a 11 lancements annuels) pour être à l’équilibre. On
peut donc s'attendre a des demandes de subventions à l'ESA.
ARIANE 5 ECA VA243

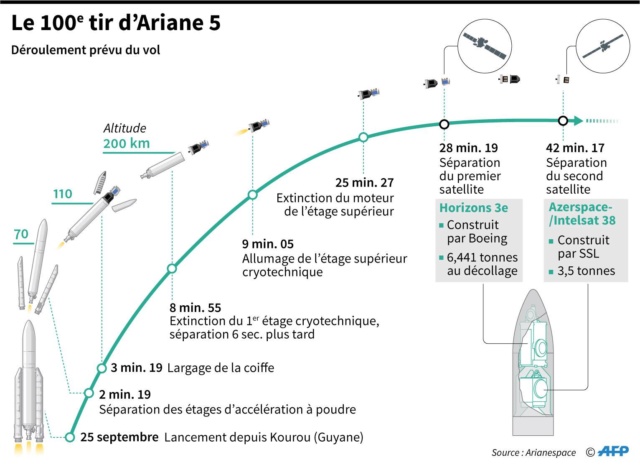

Le lancement a lieu le 25 septembre à
l'heure prévu. Ariane met en orbite GTO 2 satcoms, Horizon 3e, 6411 kg et
Azerspace 2/Intelsat 38, 3500 kg.
C'est le 100e lancement d'Ariane 5 et le
300e d'Arianespace, société fondé en 1980 pour vendre le lanceur Européen.
Ariane a été initié en 1974 suite aux déboires du programme Europa.
Ariane 5 voit le jour en 1996 après plus de 10 ans d'études. Destiné à
lancer l'avion spatial Hermès, le lanceur est reconvertit en lanceur de
satellites après l'abandon du programme en 1992. La première version, dite G
pouvait placer 6900 kg en orbite GTO en lancement simple et 6100 kg en
lancement double. Ariane 5 G vole 16 fois de 1996 à septembre 2003 avec 13
succès, 2 échecs partiels et une destruction en vol pour le premier tir en
juin 1996 après 37 secondes de vol. Ariane 5 ECA avec un étage supérieur LH2
voit le jour en décembre 2002. La capacité d'emport passe à 9600 kg en
lancement simple et 9100 kg en lancement double. Ariane 5 ECA vole 67 fois
avec 65 succès (2 échecs partiels, premier vol en décembre 2002 et en
janvier 2018).
Après Ariane 5 ECA, Arianespace développe Ariane 5 G+ en 2004 avec une
capacité d'emport de 7100 kg en lancement simple et 6300 kg en lancement
double. Ariane 5G+ vole 3 fois en 2004. La version GS a été développé suite
à l'échec partiel du premier vol de la version ECA et vole 6 fois de 2005 à
2009. C'était des Ariane ECA modifiés avec des moteurs Vulcain de la version
d'origine. La version GS emporte 6600 kg en lancement simple et 5800 kg en
lancement double. La dernière version développé par Arianespace est la ES
(Evolution Storable) capable de placer 21 tonnes en LEO. Elle a lancé les
cargo ATV vers ISS et 12 satellites Galileo (8 vols). Avant la mise en
service d'Ariane 6, Arianespace doit encore réaliser 22 vols avec Ariane 5.
Ariane Espace a en commande 59 lancements, dont 3 pour le nouveau Vega
C et 5 pour Ariane 6. Arianespace lancera 17 Ariane 5, 28 Soyouz et 9 Vega.
Ariane 5 vient aussi de signer le lancement de GSat 30 et 31 pour l'Inde. La
société a signé en début d'année un contrat avec B Sat 4B, POC pour Vega.

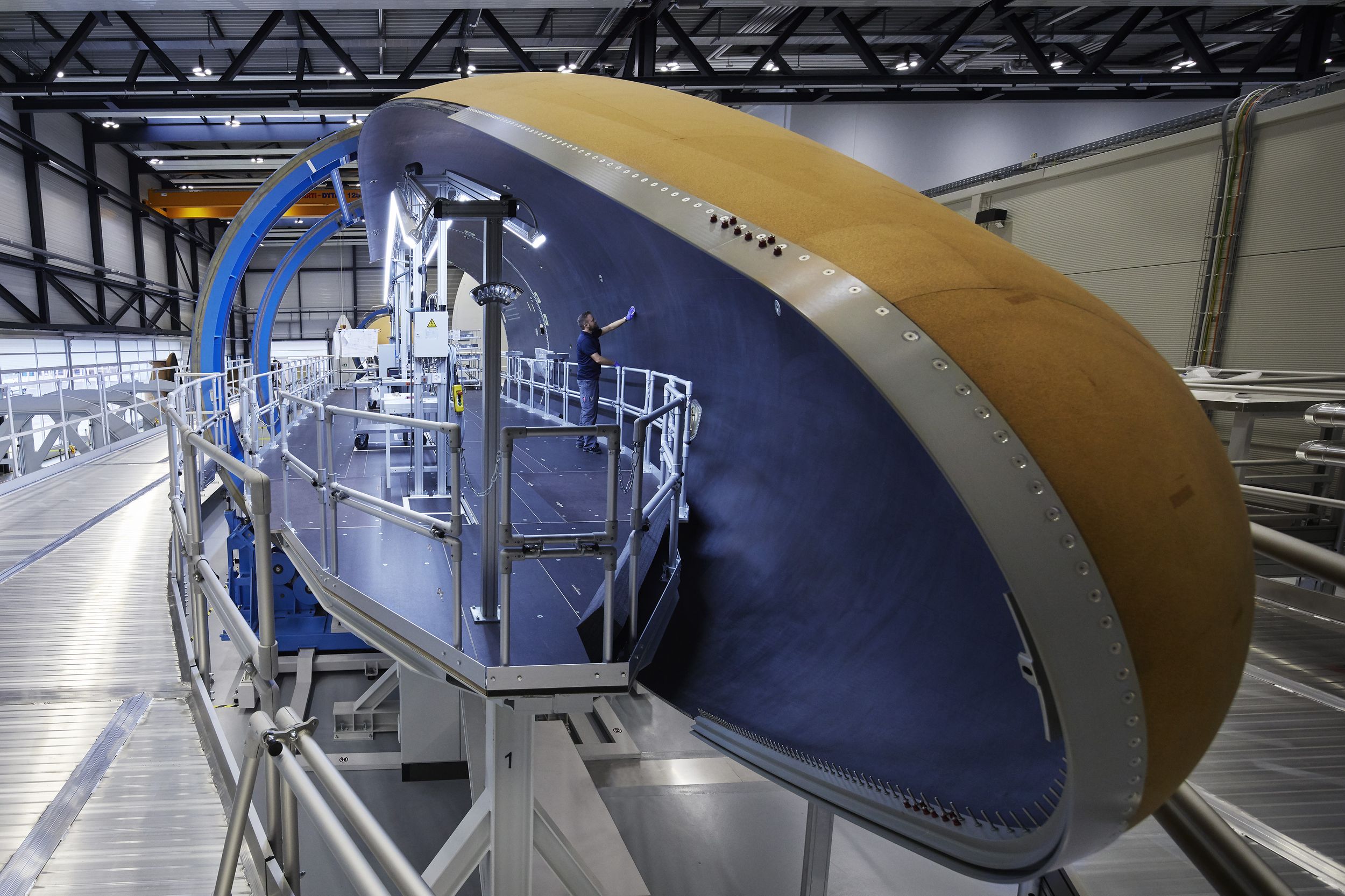

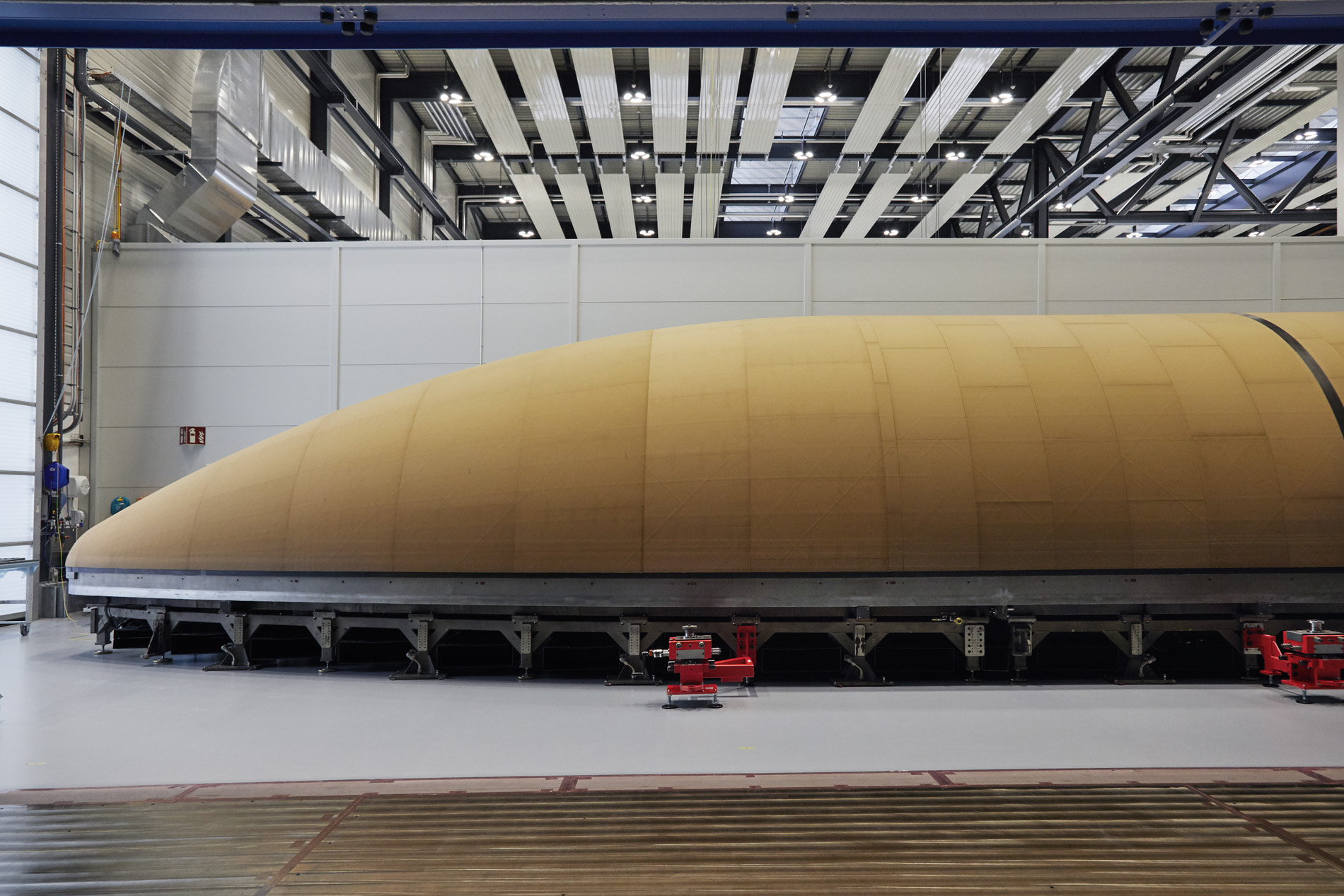

RUAG Space a livré 244
carénages de charge utile pour le maître d'œuvre industriel européen.
RUAG Space fournit des carénages de charge utile pour les programmes de
lanceurs européens tels qu'Ariane et Vega depuis les années 1970 et
développe actuellement également le carénage de la future fusée Ariane 6.
17 octobre, Arianespace lancera un
satellite d'observation pour OHB Italia en 2022.
ARIANE 5 ECA VA245

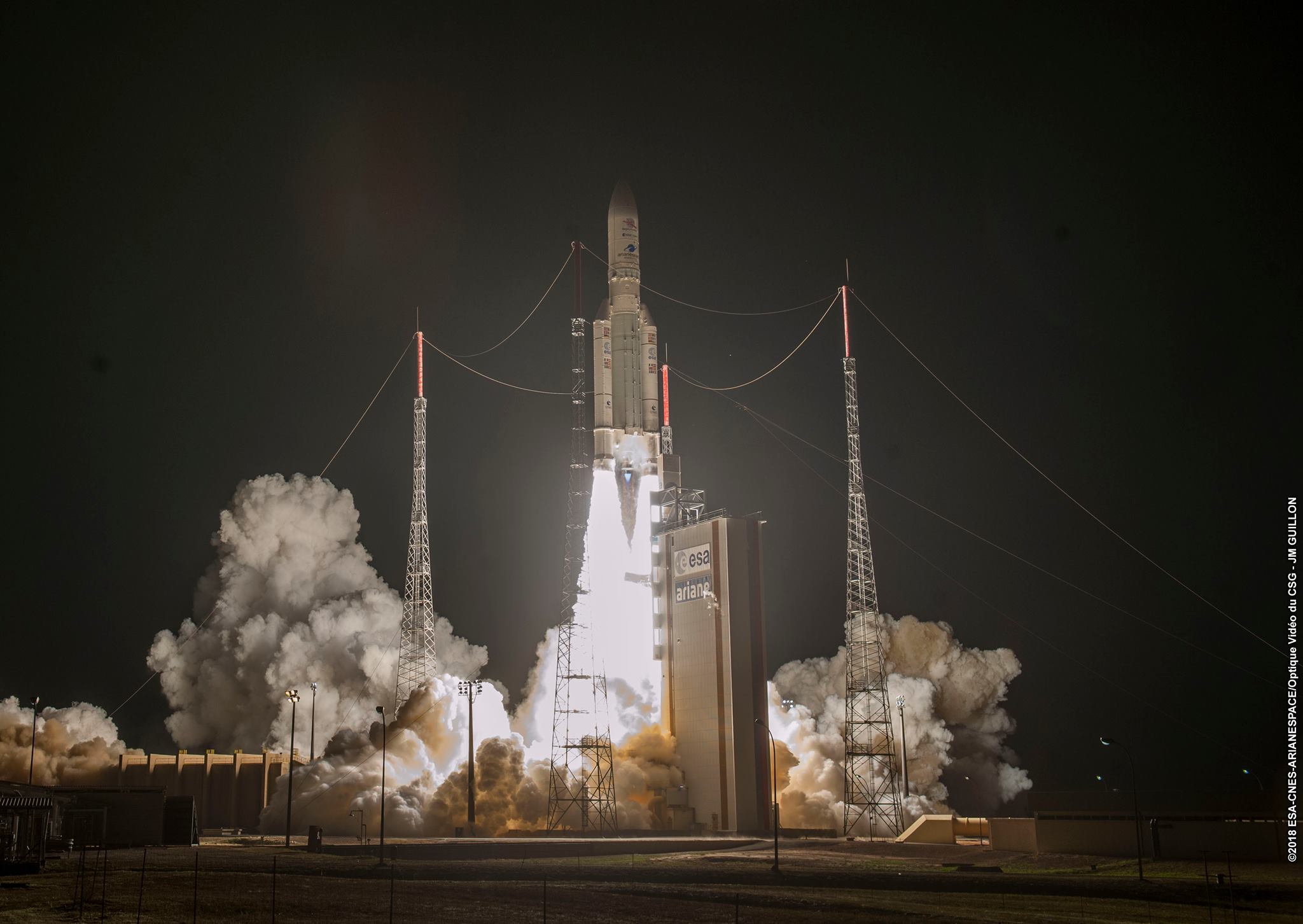

Le lancement a lieu le 20 octobre. Ariane
5 met en orbite solaire la sonde BepiColumbo réalisé avec l'ESA et la JAXA.
La sonde ira d'ici 7 ans de mettre en orbite autour de la planète Mercure,
survolant venus entre temps. En 2025, la sonde sera capturé par la planète
et s'y mettra en orbite. BepiColumbo est
constituée de 4 éléments, 2 orbiteurs (MPO et
MMO), un bouclier solaire (MOSIF) entre les 2 et un module de propulsion (MTM).
L’orbiteur MPO (Mercury Planetary Orbiter)
d’une masse de 1140 kg pour une charge utile de 85 kg est une plateforme
alimentée par panneaux solaires et recouvert de couches d’isolants
thermiques (sa surface sera portée à des températures supérieures à 400°C).
Il comporte 11 instruments dédiés à l'étude de la surface et de l'intérieur
de la planète (géologie, volcanisme, tectonique, composition etc.) ainsi que
de son exosphère. MMO (Mercury Magnetospheric Orbiter) est un satellite de
275 kg développé par l'agence spatiale japonaise JAXA, baptisé Mio,
désignant une voie d’eau navigable en référence au chemin parcouru par le
projet. Grace à ses 5 instruments scientifiques dont la masse et la
puissance totale allouée sont respectivement de 40 kg et 53 Watts, Mio
étudiera principalement l’atmosphère et de la magnétosphère de Mercure.
ARIANE ECA VA 246
Le satellite Indien GSat 11 arrive en
Guyane le 26 octobre. Il devait être lancé en début d'année par Ariane, mais
a du retourner en Europe pour des modifications. GSat 11, 5854,5 kg
sera placé sur orbite GEO à 74°E.

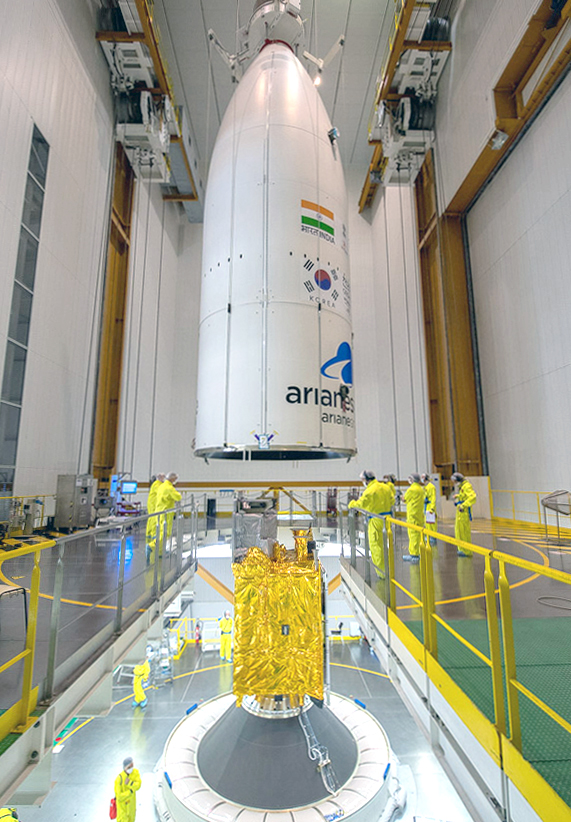

La coiffe d'Ariane 5 VA246 enfermant GSAT
11 est placé en dessus de GEO Kompsat 2A. Le satellite supérieur GSAT 11 et
son adaptateur sont posés sur le SYLDA, puis mis sous coiffe, formant le
composite supérieur. Le satellite bas GEO Kompsat son adaptateur sont posés
sur le lanceur. L'opération se termine avec par la mise en place du
composite supérieur sur le lanceur.

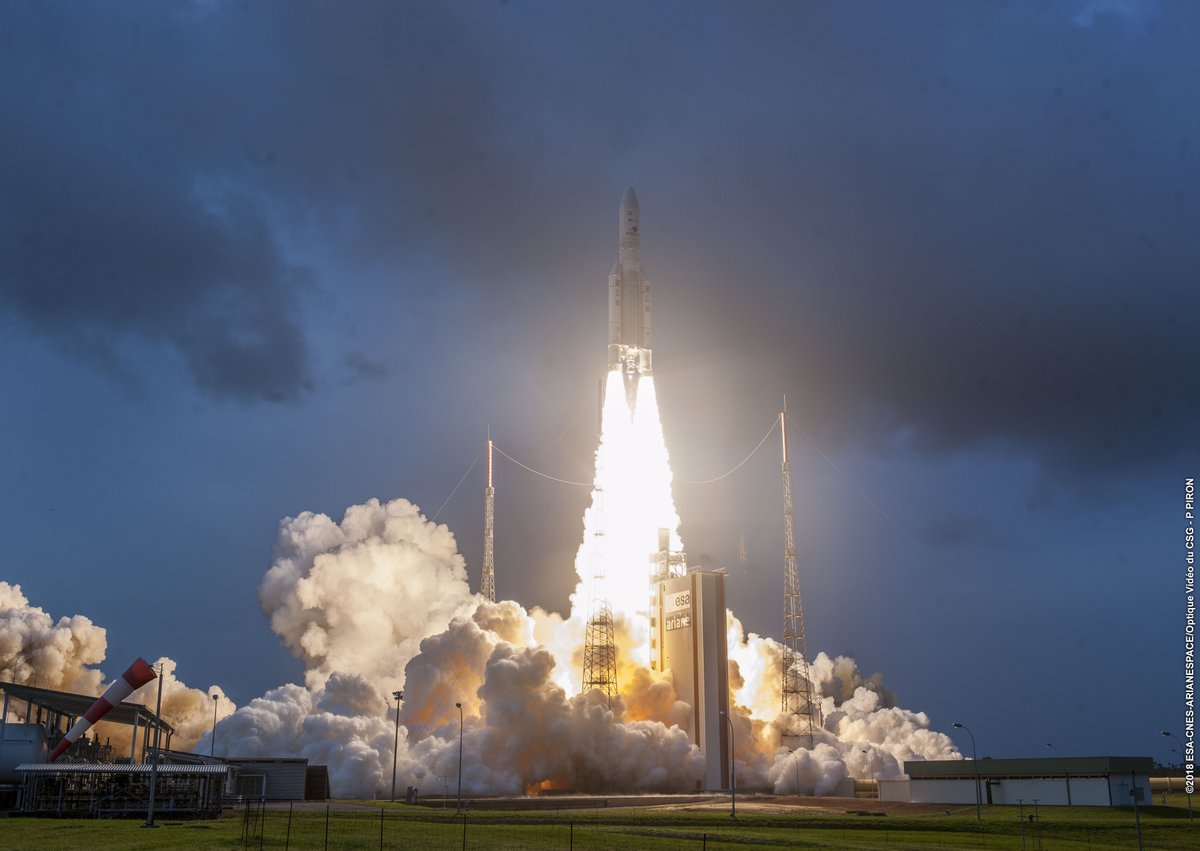

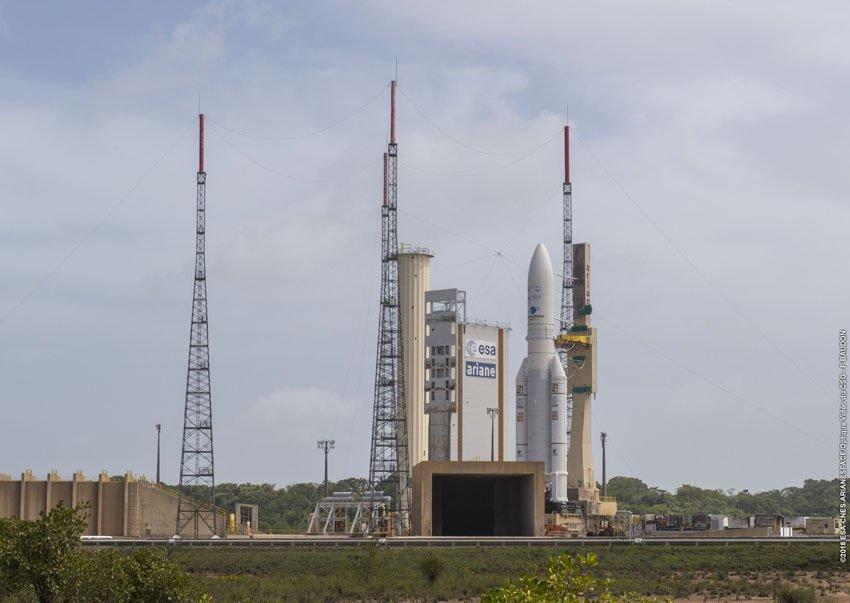

Le lancement d'Ariane VA246 a lieu le 4
décembre à l'heure prévu. La mission permet de placer les 2 satcoms en
orbite GTO, soit une charge de 10 298 kg.
Date
|
Vol
|
Lanceur
|
Satellites
|
Commentaires |
|
25 janvier |
VA241 |
L5101 |
Al Yah 3SES 14 |
9123 kg mis en orbite |
5 avril |
VA242 |
|
Superbird 8
Hylas DSN 1 |
|
25 juillet |
VA244 |
L596 |
Galileo-FOC FM19 (Tara), Galileo-FOC FM20 (Samuel),
Galileo-FOC FM21 (Anna), Galileo-FOC FM22 (Ellen) |
99e vol depuis 1996, dernier vol en version ES,
100e étage EPS (n°5100), dernière utilisation de la coiffe médium |
25 septembre |
VA243 |
L5103 |
Horizon 3e
Intelsat 38 (Azerspace-2) |
100e lancement d'AR5 |
19 octobre |
VA245 |
L5105 |
BepiColombo |
|
4 décembre |
VA246 |
L5104 |
Gsat 11
GEO-KOMPSAT-2A (GK2A, Cheollian 2A |
Dernier vol de 2018, 14 satellites mis en orbite cette
année |
|
|
