Les lanceurs Cyclone

La fusée Tsyclon ou Cyclone est révélée à l'occident au début de 1989 mais est en fait utilisé depuis plus de 12 ans par les Soviétiques depuis le cosmodrome de Plesetsk pour les lancements militaires principalement. Les premières photos sont données pour le salon du Bourget en juin 1989.

Dernière série après las A, B, C et D, les lanceurs F sont dérivé du missile balistique de portée intercontinentale SS9 " Scarp ". A partir de 1965, 5 versions sont développées, à tête nucléaire et antisatellite.

La version de base F1m, R-36-O FOBS (8K69) fait son premier vol le 17 septembre 1966 pour placer sur orbite la charge 88 A. Le F1m comprend 3 étages mesure 32 m de haut et pèse 170 tonnes. Il place 4000 kg en orbite. Le premier étage mesure 19 m de haut pour 3,6 m de diamètre. Il pèse 122 tonnes et ses moteurs RD 251 développent 236 tonnes de poussée au décollage (UDMH et N2O4). Le second étage mesure 11 m de haut pèse 50 tonnes et est équipé de moteurs RD 252 développant 90 tonnes de poussée (UDMH et N2O4). Le lanceur F1m est utilisé pour lancer les charges utiles dotées de moteurs destinés à modifier leur orbite. 19 tirs sont réalisés jusqu'en août 1971 de Baikonour.

  1    1    R-36-O   16.12.65   *     TB LC-67P    OGCh #1
  2    2    R-36-O   05.02.66   *  p  TB LC-67P    OGCh #2
  3    3    R-36-O   16.03.66   *  F% TB LC-67P    OGCh #3 explose au remplissage
  4    4    R-36-O   19.05.66   *     TB LC-67L    OGCh #4            20.05.66 ?
  5    5    R-36-O   17.09.66      f  TB LC-162    OGCh #5                  U 1
  6    6    R-36-O   02.11.66      f  TB LC-162    OGCh #6                  U 2
  7    7    R-36-O   25.01.67         TB LC-162    Kosmos 139 (OGCh #7)
  8    8    R-36-O   22.03.67      F  TB LC-161    Kosmos (150) (OGCh #8)
  9    9    R-36-O   17.05.67         TB LC-161    Kosmos 160 (OGCh #9)
  0   10    R-36-O   17.07.67         TB LC-162    Kosmos 169 (OGCh #10)
 10   11    R-36-O   31.07.67         TB LC-161    Kosmos 170 (OGCh #11)
 11   12    R-36-O   08.08.67         TB LC-162    Kosmos 171 (OGCh #12)
 12   13    R-36-O   19.09.67         TB LC-161    Kosmos 178 (OGCh #13)
 13   14    R-36-O   22.09.67         TB LC-162    Kosmos 179 (OGCh #14)
 14   15    R-36-O   18.10.67         TB LC-161    Kosmos 183 (OGCh #15)
 16   16    R-36-O   28.10.67         TB LC-162    Kosmos 187 (OGCh #16)
 20   17    R-36-O   25.04.68         TB LC-162    Kosmos 218 (OGCh #17)
 21   18    R-36-O   21.05.68   *     TB LC-162    OGCh #18
 22   19    R-36-O   28.05.68   *     TB LC-161    OGCh #19
 23   20    R-36-O   02.10.68         TB LC-161    Kosmos 244 (OGCh #20)
 29   21    R-36-O   15.09.69         TB LC-161    Kosmos 298 (OGCh #21)
 32   22    R-36-O   28.07.70         TB LC-161    Kosmos 354 (OGCh #22)
 33   23    R-36-O   25.09.70         TB LC-161    Kosmos 365 (OGCh #23)
 41   24    R-36-O   08.08.71         TB LC-161    Kosmos 433 (OGCh #24)

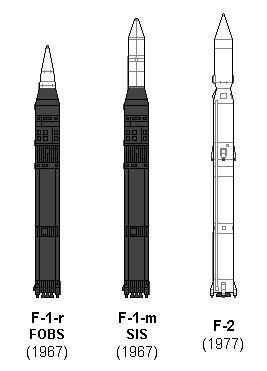

En 1967 apparaît le F1r, Cyclon 2A (11K67) qui réalise 8 tirs jusqu'au 25 janvier 1969 pour lancer des satellites Cosmos. Suivent 105 tirs du Cyclon 2M (11K69) entre août 1969 et mai 2005.

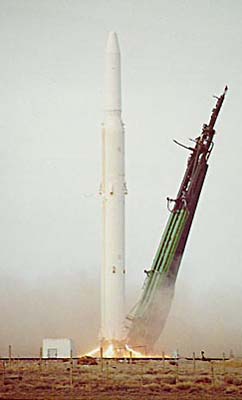

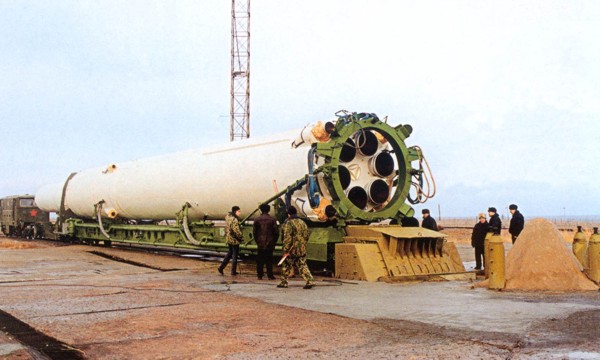

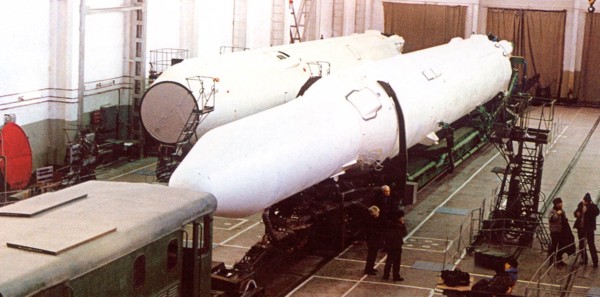

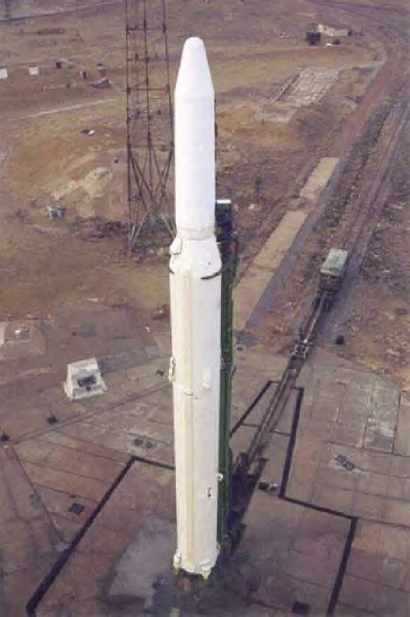

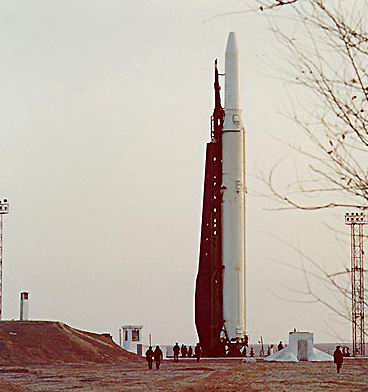

Le Cyclon 2M est un lanceur de 40 m de haut pour 183 tonnes au lancement. Le premier étage est propulsé par 2 groupements de 3 moteurs RD 261 développant une poussée totale de 280 tonnes (plus 4 verniers RD 68M de 29 tonnes) et le second étage par un moteur RD 262 de 96 tonnes (plus 4 verniers RD 69M de 5,5 tonnes). La charge utile du F1r mesure 6,4 m de long pour 2,4 m de diamètre et pèse 4500 kg. Elle est équipée d' un moteur de freinage de 10 tonnes de poussée AKS. La performance est de 2800 kg en LEO.

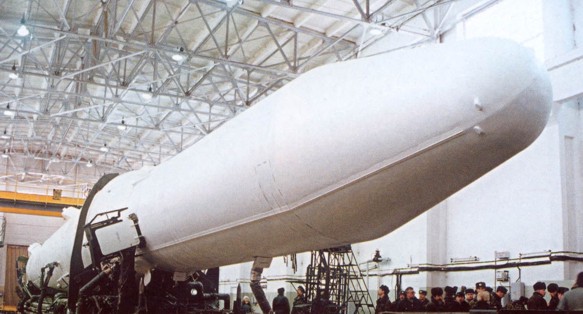

Le F1x apparaît au milieu des années 1970. Les étages de base restent les mêmes. un troisième étage est ajouté, le S5M de 2,7 m de haut pour 2,4 m de diamètre équipé d'un moteur RD 861 de 8 tonnes de poussée. Une coiffe de 9,5 m de long et 2,7 m de diamètre permet de loger des charges de 4100 kg.

La charge utile est de 550 kg sur une orbite à 200/ 3000-8000 km et 3600 kg (4000 kg annoncé) sur une orbite 200/ 1500 km.

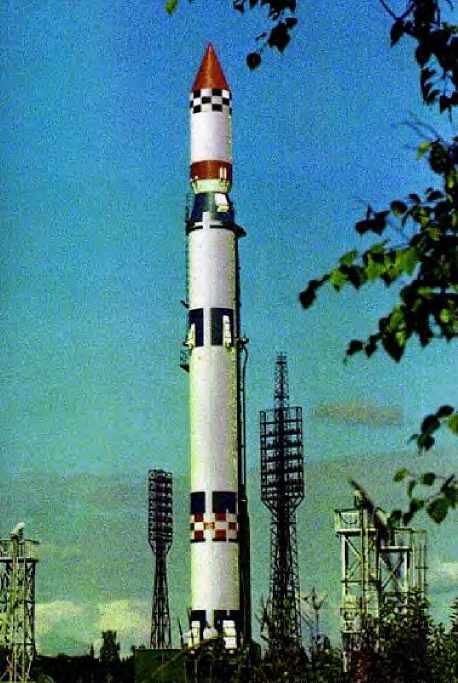

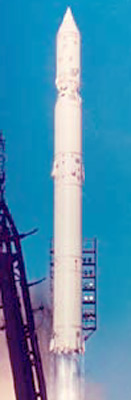

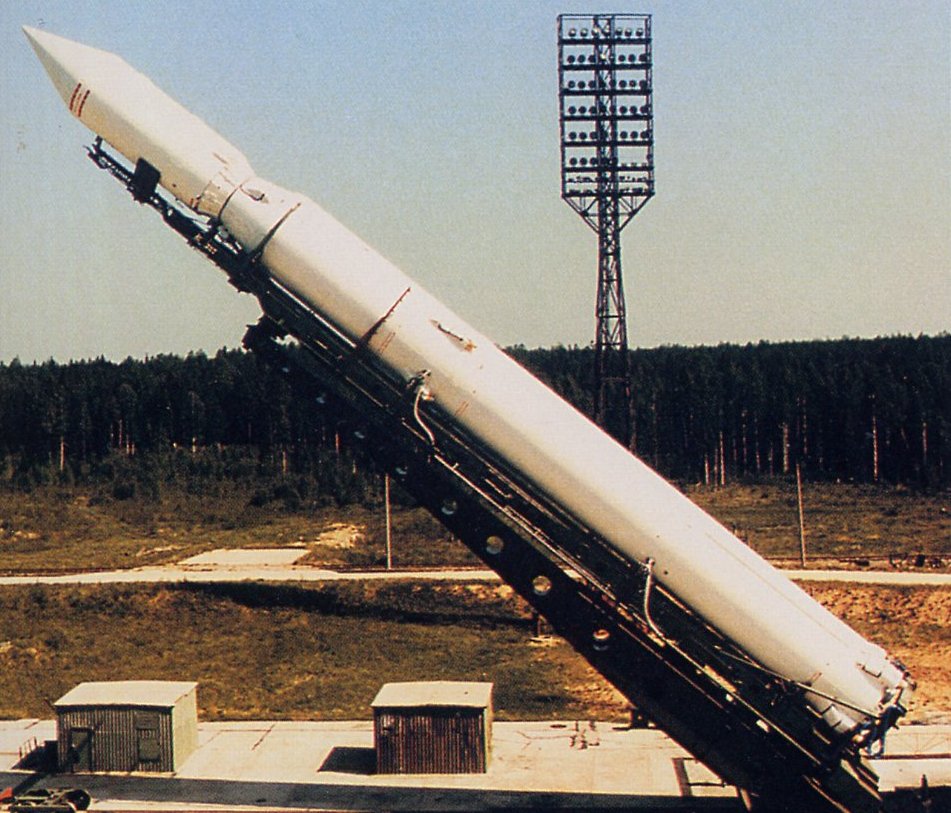

Le Cyclon 3 pèse 189 tonnes au lancement pour une hauteur de 40 m. Sa première utilisation remonte au 24 juin 1977 pour lancer Cosmos 921. 118 tirs ont été recensés au 24 décembre 2004.

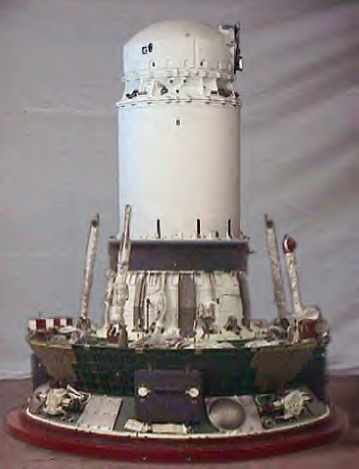

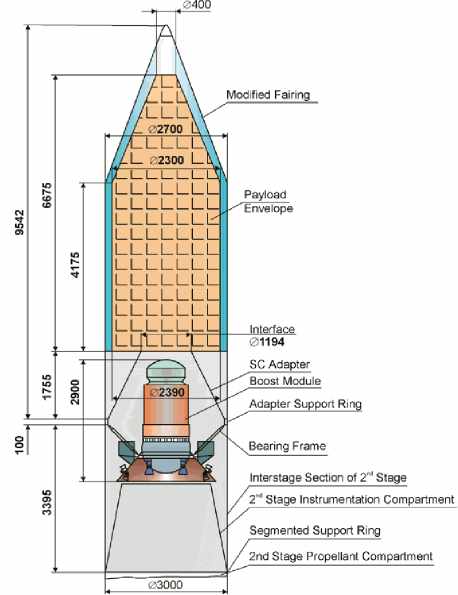

Une version modernisée Tsiklon 2K avec un étage supérieur ADU-600 (Apogée Propulsion Module) capable de placer 1300 kg en orbite SSO et 2000 kg en GTO est proposé en 2004 aux clients. Le premier vol est prévu dans l'été 2006 avec le satellite Liana.

Une version Cyclone 4 (nouvel étage supérieur Fregat de Starsem) est prévu pour être lancé d'Alcantara au Brésil. Des études ont été mené et une société commune crée. La cadence espérée sera de 6 lancements par an à partir de 2004 pour placer des charges de 1800 kg en GEO
