LES ORIGINES

L' histoire des lanceurs Atlas commence dans les années 1940 avec le développement du premier missile balistique américain l' Atlas ICBM. Depuis le premier lancement en 1957 le 11 juin, plus de 600 fusées ont été construites et 500 lancées. Les Atlas ont été conçu aussi bien pour les vols automatiques et habités et équipés d' un étage cryogénique Centaur, elles ont propulsé la plupart des sondes interplanétaires dans l' espace.

En octobre 1945, 5 semaines avant la présentation de Vannevar Bush devant le sénat, l'Air Technical Service Command invite par lettre, les principaux constructeurs aéronautiques à soumettre des propositions pour un programme de développement s'étendant sur 10 ans et considérant 4 catégories de missiles. La portée des missiles concernés couvrant la gamme d'une courte portée de 32 km jusqu'aux longues portées de 8 000 km. Bien que le concept de fusées porteuses d' armes est été considéré comme absurde quelques temps plus tôt, il a donné entière satisfaction à l' armée durant la seconde guerre mondiale avec le V2 allemand.

Karel Bossart, chef ingénieur de chez Convair (Consolidated Vultee Aircraft Corporation) à San Diego, immigrant belge qui avait passé la guerre de 1939-45 impliqué dans le domaine des structures légères et solides d'avions, ne peut résister au défie lancé par l'Air Technical Service Command.

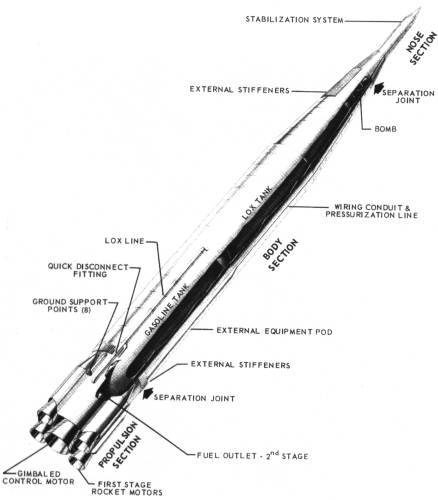

Le groupe de Bossart propose 3 projets, tous 3 concernant un missile d'une portée de 8000 km. La proposition A (Teetotaler = sans alcool = le missile de croisière fonctionne au kérosène) réfère à un missile de croisière guidé par un autopilote avancé. La proposition B (Old Fashioned) réfère a un missile ressemblant au V-2 qui permettrait à Convair de gagner de l'expérience dans le domaine des missiles à propulsion par fusée à propergols liquides. La proposition C (Manhattan) étant un missile balistique à longue portée pour lequel Vannevar Bush avait exprimé son dédain.

Le 10 janvier 1946, Convair reçoit de l' armée des fonds pour commencer l' étude d' un missile capable d' emporter une arme sur une distance de 6000 miles et plus. Les ingénieurs commencent par étudier les missiles volants dans le style des V1.

Le 19 avril 1946, l'Air Force donne 1,9 millions $ pour commencer quelques études sur la proposition B, "Old Fashioned". Maintenant baptisée MX-774 Hiroc (High Altitude Rocket), c'est une fusée ressemblant au V-2 en miniature ( 9,45 mètre de haut mais qui incorpore des innovations technologiques dont une structure légère consistant en des réservoirs ballons constitués de minces feuilles d'acier au chrome et au nickel avec une résistance à la traction de 14 tonnes au cm², dont la forme est maintenu grâce à pressurisation des réservoirs, alors que dans la V-2, les réservoirs étaient rigides et situés à l'intérieur de la structure extérieure en acier renforcé par des raidisseurs). Sur Hiroc, la paroi extérieur de la fusée est aussi celle des réservoirs, d'où un gain de poids considérable. Autre innovation, sur Hiroc, le nez est séparable, donc il doit être conçu pour supporter la rentrée atmosphérique. Enfin, autre innovation, non due à l'équipe de Bossart mais plutôt à Réaction Motor qui produit le moteur, celui-ci est pilotable ou orientable, ce qui évite d'avoir à utiliser des déflecteurs de veine en graphite, comme sur le V-2 pour contrôler l'attitude de la fusée, de tels déflecteurs réduisent la poussée du moteur. Le moteur du MX-774 était du même type que celui utilisé sur l'avion-fusée X-1, c'est à dire un dérivé du XLR-11 à alcool-eau et oxygène liquide. Les travaux commencent à Vultree Field près de Downey en Californie en juin.

En décembre 1946, les travaux sur un missile de croisière sont terminés chez Convair, laissant seuls Martin (Matador), Northrop (Snark) et North American (Navaho), poursuivre leurs travaux.

Le premier juillet 1947 et à trois mois de son premier vol, le programme MX-774 est contremandé par l'Air Force pour une raison politique, les dirigeants de l'Air Force ne sont pas intéressé à une arme potentiellement compétitive avec les bombardiers à long rayon d'action, mais Convair obtient la permission d'essayer trois des 10 missiles MX-774 en construction.

Malgré cette annulation, l' armée donne la permission à Convair de tester en vol trois missiles MX 774 sur les 10 construits. Le premier missile est terminé en octobre 1947. Il est testé sur banc à Convair Ft Loama le 14 novembre pour la première fois et d' autres essais suivront dans les mois suivants. Les essais statiques terminés (en mai 1948), le missile est tracté sur la base de White Sands Nouveau Mexique et érigé sur une plateforme de V2 modifiée. Le missile mesure 9, 4 m de haut, 60 cm de diamètre et possède des ailerons de 1,8 m pour une masse de 480 kg à vide.

Le premier tir statique sur le pad a lieu le 26 mai 1948 et le premier lancement intervient le 13 juillet  suivant. Le missile s' écrase après une minute de vol, suite à un arrêt de moteur. A la suite de l' examen des débris, il est conclut que le matériel n' était pas en cause dans l' échec. Le second MX 774 est lancé le 27 septembre 1948, il vole sur 40 miles avant de retomber suite à un mauvais fonctionnement. Le troisième et dernier MX 774 est lancé le 2 décembre. Comme pour le premier vol, le moteur s' arrête prématurément sans cause apparente. Les essais en vol des missiles seront partiellement réussi mais suffisamment réussi pour continuer les travaux sous financement interne de Convair, en priorité limitée. A cette époque, un autre petit missile de forme semblable au V-2, le Nativ est aussi essayé par North American pour essayer en vol, des systèmes de controle, mais plutôt dans le cadre du programme Navaho.

Convair continue ses études sur le missile balistique après l' annulation du MX 774. Dans le même temps, l' USAF concentre ses fonds dans l' étude de missile de croisière ailé conventionnel comme le Navajo construit par North American. La compagnie commence l' étude du missile Atlas  en 1949, un missile dit à "un étage et demi" une configuration qui permet l' allumage au décollage de l' étage "booster" et "sustainer" et le largage du premier en vol avec ses structures associées, le lanceur continuant avec seulement l' étage "sustainer" le reste du vol.

En août 1949, l'Union Soviétique fait exploser sa première sa première bombe atomique et la guerre de Corée éclate en 1950, ce qui entraîne le réarmement général aux États Unis. Un nouveau contrat est passé à Convair le 23 janvier 1951 dans le cadre du projet MX-1593 pour déterminer quel est le meilleur moyen de délivrer une charge nucléaire sur une cible éloigné, un missile de croisière à propulsion à réaction ou un missile balistique propulsé par fusée. Bossart a présenté plusieurs propositions de missiles balistiques ignorant presque totalement le concept du missile de croisière.

En août 1951, le missile en projet pèse 304 000 kg, mesure 49 mètres de haut et utilise le nouveau moteur en projet chez North American, étudié dans le cadre du programme Navaho, le XLR-71 (ou XLR-43-NA-5) de 55 tonnes de poussée utilisé à 7 exemplaires. Bossart le baptise "Atlas" d'après le nom de la société mère de Convair, Atlas Corporation. L' USAF demande à Convair de développer un missile purement balistique pour septembre 1951, une version semi balistique étant plus facile à intercepter en vol. En janvier, le nom de MX 1593 est abandonné au profit de Atlas proposé par Bossard. Le nom est approuvé par l' Air Force en août. La fusée Atlas a été brièvement désigné comme le le bombardier Atlas B65 fin 1951. Mais en 1952, le B65 devient le "missile Atlas" SM 65.

Juillet 1952, l' USAF accorde des fonds supplémentaires pour le programme. Après une première révision en décembre, il continue et devient un "programme prioritaire" alors que la guerre froide s' intensifie de plus en plus. Un rapport de la commission de l' énergie atomique indique que les armes atomiques pourront être construites plus petites et plus légères pour être embarquer au sommet d' un missile balistique. De plus, l' Union Soviétique développe dans le même temps le même type de missile issue de la technologie des V2 allemand récupéré en 1945.

L'expérience "Mike", faite par la Commission de l'énergie atomique, le premier novembre 1952, révélera clairement qu'un missile opérationnel porteur d'une bombe à hydrogène pourrait être disponible dans quelques années. Le Conseil consultatif scientifique de l'Air Force constitua alors un comité qui, sous la présidense de Clark B. Millikan, étudia la politique de l'Aviation en matière de missiles. Peu après le secrétaire d'État à l'Aviation, Harold E. Talbott, s'assura les services d'un conseiller scientifique civil, Trevor Gardner, qui devint l'un des plus ferme défenseurs des missiles balistiques intercontinentaux. L'urgence d'un changement de politique commença à se faire jour.

En avril 1953, Gardner, consulté sur une nouvelle estimation des prévisions initiales de l'Air Force, évalua à une douzaine d'années le temps nécessaire pour disposer d'un missile intercontinental au stade opérationnel. En juin, le général Donald M. Yates, directeur des recherches au quartier général de l'Air Force, recommanda à son tour que le ministre de la Défense Wilson entreprît une révision générale des programmes de missile des trois armes. Il s'ensuivit la mise sur pied, par Gardner, d'un comité des prévisions sur les missiles stratégiques - bientôt connu familièrement sous le nom de "Comité de la Théière" (Tea Pot Committee) - chargé d'étudier le programme de l'Air Force. Placé sous la présidence de John von Neumann, de l'Institut pour les études avancées, ce comité soumit ses conclusions à Gardner en février 1954. Fort de cet avis et se fondant aussi sur une autre étude conduite indépendamment par la Rand Corporation, Gardner pressa le général Nathan F. Twining, chef d'état-major de l'Air Force, d'entreprendre un plus grand effort dans le domaine des missiles intercontinentaux. Selon le Comité de la Théière, un missile efficace pouvait se trouvé prêt dans un délai de 6ans, peut-être moins. Et ce même comité faisait ressortir le besoin d'une refonte organique propre à traduire dans les faits l'urgence du programme et à conférer au fonctionnaire qui dirigerait le programme toute les attributions et l'aide dont il aurait besoin

Convair demande à ce que des essais soient réalisés avec le missile Atlas comme pour l' ICBM opérationnel pour qualifier les structures, les systèmes de lancement et le matériel de propulsion. Tous les problèmes potentiels avec la versions de base pourront alors être résolus pendant cette série de tests. Convair et l' USAF décident donc en mai 1953 de fabriquer des missiles de test qui ressembleront beaucoup aux versions opérationnelles ce qui permettra de gagner un an dans le développement. La première série de test est dénommée X 11 et la seconde X 12.

En 1954, le missile, tel que conçu par Convair avait 27,4 m de haut, 3,6 m de diamètre et était propulsé par cinq moteurs XLR-71 NA-1 de 55 tonnes de poussée dont quatre étaient largable.

On remarque que le moteur central semble plus gros que les autres, ce qui peut s'expliquer par le fait qu'il s'agirait d'une version conçu pour fonctionner dans le vide du même moteur XLR-71 NA-1. Pour atteindre son rendement maximum, un moteur conçu pour fonctionner dans le vide doit en effet avoir une tuyère plus grosse. Cette version était aussi connu sous la désignation de X-12, la version X-11 devait n'utiliser que le moteur centrale, ce qui aurait obligé un plein partiel que propergols. Ces événements donnèrent une impulsion nouvelle au programme des missiles de l'Air Force, qui dut chercher une aide extérieure non seulement pour la construction des éléments de ce qui deviendrait le missile intercontinental Atlas, mais aussi pour la conduite technique de ce projet. Tout d'abord, un service fut organisé qui avait en son pouvoir de faire appel, n'importe quand et n'importe où, à toutes les ressources et installations de l'Air Force dont on pourrait avoir besoin. Puis, faisant suite à une suggestion de Gardner tendant à accroître l'autorité de l'ARDC (Air Research and Development Commande = Service de recherche de application de l'Aviation), cet organisme fut placé sous la direction du général James McCormarck, secondé par le général Bernard A. Schriever, qui en juin 1954, prit la direction effective du programme de missiles intercontinentaux.
Étant donné que la plupart des installations industrielles impliquées dans l'exécution de ce programme se trouvaient sur la côte occidentale des États-Unis, Schriever organisa sur place une division de l'ARDC qui, fidèle à l'habitude américaine, fut désignée d'emblée par un autre sigle: W.D.D. (Western Development Division), à la tête de laquelle il s'installa lui-même, dans l'Ouest, au mois de juillet. L'Air Force avait alors un grand besoin de spécialistes et plusieurs voies s'offraient à elle pour les grouper: elle pouvait tenter de les recruter dans ses propres rangs; on pouvait avoir recours aux services d'une organisation spécialisée, telle la Rand Corporation, ou à ceux d'une université importantes; on pouvait aussi demander aux sociétés qui se verraient attribuer des contrats de fournir les cadres nécessaires à l'élaboration et à la conduite du projet; enfin, on pouvait constituer une nouvelle organisation technique qui s'occuperait exclusivement de ce qui promettait d'être le plus grand programme jamais entrepris aux États-Unis dans le domaine des fusées. C'est cette dernière solution qui fut choisie sous la forme d'une société nouvelle, la Ramo-Wooldridge Corporation, destinée à jouer un rôle de conseil technique auprès du Comité des missiles stratégiques et à son successeur le Comité scientifique de l'Atlas. En septembre 1954, la Ramo-Wooldridge s'est vu attribuer la direction technique de l'ensemble du programme Atlas. Cette société, qui n'était pas habilitée à recevoir des contrats de production, était dirigée par Simon Ramo et Dean Wooldridge, tout deux très qualifié en matière de missiles et conduite de programmes de recherches. Elle se développa rapidement et finit par avoir la responsabilité technique des projets de missiles intercontinentaux Titan et Minuteman, du missile à portée intermédiaire Thor et d'autres projets. De 170 membres du personnel qu'elle comptait en 1954, les effectifs passèrent à 5200 en 1960. Vers la fin de l'année 1957 cette société devint la Thompson-Ramo-Woodridge (TRW) dont une filiale, les Space Technology Laboratories, poursuivit les activités de conseil et aide technique de l'Air Force jusqu'au milieu de 1960. Dès lors, ces attributions furent confiées à une société nouvelle, l'Aerospace Corporation. Entre temps, la WDD avait elle aussi changer de nom en 1957, pour devenir la Division des missiles balistiques de l'Air Force.

Le programme Atlas prit son élan en 1954. Au milieu de 1955, il fut promu au premier rang de toutes les priorités en matière d'armement, la même priorité devait être accordée à l'engin Thor au mois de novembre. - Alors que Solar Aircraft company complétait le premier réservoir ballon, le programme a été modifié pour profiter de la miniaturisation des ogives nucléaires. Le premier réservoir de l' Atlas est terminé. Le développement du moteur MA 5  est confié à Rocketdyne, une division de North American. Ces moteurs sont une évolution directe du moteur du V2 allemand de 28 tonnes de poussée qui donnera naissance au Navaho I de 34 tonnes, récupéré sur le Redstone, le Navaho 2 de 54 tonne, le Navaho G-26, le Navaho 3 de 61 tonnes qui sera adapté sur les Atlas, Thor et Jupiter.



En octobre 1954 le nouveau design d'Atlas était passé à une configuration à trois moteur au lieu de cinq, en même temps on changeait de carburant en passant de l'alcool au kérosène profitant du nouveau développement du moteur-fusée du Navaho 3, le XLR 83-NA-1 de 61 tonnes de poussée (voir Navaho). Le missile a maintenant une hauteur de 23 m et un diamètre de 3,05m. C'est possiblement à ce moment que l'on a proposé de quand même de développer la version à 5 moteurs, à titre expérimental sous les désignation X-11 et X-12, pour prendre de l'expérience et accélérer le programme.
Le 16 décembre 1954, Convair et l'Air Force annoncent publiquement l'existence du programme Atlas maintenant en construction, le design étant définitivement arrêté.

Le 14 janvier 1955 le programme reçoit le feu vert officiel accompagné du contrat numéro AF04(645)-4. L'Atlas est maintenant désigné WS-107 A (Weapon System) et sera capable de délivrer une charge nucléaire de 4 mégatonnes sur une distance de 9 600 à 14 000 km avec un erreur circulaire probable (CEP = Circular Error Probable) de 16 km.

Entre-temps, confirmation de l'avance soviétique, en 1955, un radar AN/FPS 17, fonctionnant près de Samsoun, sur la côte turque de la mer Noire suivait les premiers tirs d'engins soviétiques partis du centre d'essai de Kapustin Yar, sur des trajectoires de 1 000 à 1 500 km.

Avec la mise en chantier de la production de l' Atlas, Convair construit une nouvelle usine en dehors de San Diego, le Convair Astronautics basé à Kearney Mesa. En mai 1955, l' USAF inspecte une première maquette de l' Atlas XSM-65A et trois mois après donne son accord pour la fabrication du premier des 8 modèle de test
Le premier est complété chez Convair à San Diego au début d'août 1956 accepté par l'Air Force le 29 août et transporté par camion à Sycamore Canyon. Ce n'était pas un modèle de vol mais un modèle d'essais statiques des moteurs et de ses divers systèmes.

La première Atlas de vol à arriver au Cap Canaveral en Floride par camion est une maquette (désignée 4A) destinée à des tests avec les installations de lancement en décembre 1956 après un voyage de 9 jours et 2600 miles de jour exclusivement. Le berceau destiné au transport du missile par route a été construit par Goodyear Aircraft Corp. Il mesure 19,5 m de long pour 4,2 m de large et est équipé de deux siéges à chaque bout pour le pilotage.

Ce Atlas A n'est propulsé que pas les deux moteurs du booster largable, maintenant devenu XLR-89, avec quelques raffinement dont une tuyère coquetier (inversé). Il est lancé le 11 juin 1957. Le vol se termine après 16 secondes alors que le missile atteint 3 kilomètres, détruit alors que le booster commence à mal fonctionner. Le second Atlas A (6A) le 25 septembre 1957 connaît la même mésaventure.
Neuf jours plus tard, les soviétiques, lancent le premier satellite artificiel avec leur propre missile balistique intercontinental, plus tard connu sous le nom de R-7. Cet événement confirme l'avance soviétique et servit à intensifier l'effort américain dans le domaine des missiles balistiques.

Le 5 octobre 1957, le secrétaire américain à la défense annonce l'approbation du déploiement des premiers ICBM en décembre 1962 avec 4 escadrons d'Atlas et 4 escadrons de Titan.

Le 17 décembre 1957, le troisième Atlas A (7A) est lancé avec succès et atteint un portée de 960 km qui ne pouvait pas être beaucoup plus grande sans son moteur "sustaineur" central.

L'Atlas B est lui équipé du moteur central optimisé pour le fonctionnement en altitude ou dans le vide et non d'un autre XLR-89. Ce moteur central, le XLR-105 a une poussée de 26 tonnes. L'Atlas est aussi équipé de 2 petits moteurs verniers XLR-101 de 454 kg de poussée pour contrôler le roulis en altitude et pour ajuster la vitesse terminale. Le roulis au décollage est contrôlé par les deux XLR-89.  Le premier lancement réussi d'un Atlas B avec ses 3 moteurs a lieu le 2 août 1958 (portée de 4 000 km) et le 18 décembre 1958, un Atlas B est lancé sur orbite, sous la désignation de Score et diffuse un message de paix pré-enregistré du président Eisenhower. En raison du démarrage tardif du programme Atlas et ayant à respecter des délais impératifs, l'Air Force accepte l'application de méthodes qui entraînent la mise au rebut d'une grande partie des pièces construites. Dans la construction classique d'un prototype, un élément d'un système complexe est essayé avant de commencer les essais de l'élément suivant. C'est seulement après que toutes les pièces d'un ensemble avait été éprouvées que le montage a lieu et que le système ainsi constitué est essayé à son tour. Alors seulement sont prises les décisions sur la construction du support destiné à ce system, ainsi de suite. Mais dans le cas de l'Atlas, le temps manque pour de telles finesses. Aussi, une doctrine nouvelle, celle de la simultanéité, coûteuse mais efficace, ne tarde pas à s'imposer. Les décisions importantes sont arrêtées au stade du projet, avec les risques que cela comporte et les dépenses élevées qu'entraîne le fait d'avoir à recommencer des choses qui ont été admises comme étant définitivement acquises. La simultanéité donne lieu à un nombre beaucoup plus grand d'essais de composants et de sous-ensembles, mais elle permet d'élargir le nombre des activités qui peuvent être menées de front. Plusieurs versions différentes d'un même composant sont construites simultanément et essayées en même temps. Cette technique ne peut donc que coûter plus cher, mais les questions d'argent sont secondaires dans un domaine vital pour la défense nationale. Ainsi la méthode est-elle appliquée à la construction des engins Titan et Thor.

L'un des problèmes principaux que pose la réalisation d'un missile balistique (et qui sera aussi vital sur les vols orbitaux habités) est la mise au point d'une ogive qui pût résister aux effets calorifiques et mécaniques du frottement de l'air lors de la rentrée dans l'atmosphère après un bond balistique de 800 à 1200 km dans l'espace. Plusieurs solutions différentes sont essayées qui, toutes relevent de l'un ou l'autre des deux grands principes suivants.
D'une part, il y a le principe déjà étudié par l'Air Force (sur le X-17): l'ogive est pourvue d'un bouclier en métal à forte chaleur spécifique, aux formes arrondies, en sorte que la plus grande partie de la chaleur engendrée par le frottement était refoulée dans l'atmosphère, le reste est absorbé par le métal du bouclier pendant la chute. D'autre part, il y a la méthode, empruntée à l'Armée, du revêtement ablatif, constitué par un matériau qui, en absorbant la chaleur, change d'état (se sublime, passe à l'état gazeux), constituant en profondeur un matériau isolant qui protége l'intérieur de l'ogive tandis que l'excès de la chaleur est rejeté dans l'atmosphère par perte de matière sublimée superficiellement.

Les essais d'ogives réfractaires commencent avec les Atlas de la série C (bien que les Atlas de la série B portait un ogive en cuivre), qui sont équipés d'abord d'un bouclier de cuivre, puis d'un bouclier ablatif. Lors des essais qui commencent le 23 décembre 1958, une portée de 6500 km est atteinte.

Les essais en vol de l'Atlas D ont lieu du mois d'avril au mois d'août 1959. Le premier lancement de cette version en tant qu'arme opérationnelle est effectué le 9 septembre, à la base de Vandenberg, par des servants provenant de la Division des missiles balistiques et du Strategic Air Command. Les lancements poursuivis en 1960 montrent que la portée de l'Atlas peut dépasser 14 000 km. Entre-temps, un Atlas E a été lancé en octobre 1960. Cet engin, ainsi que l'Atlas F dont le premier tir a lieu en août 1961, a été spécialement conçus pour être lancé à partir de silos souterrains. L'Atlas E est conservé en position horizontale dans le "silo" alors que l'Atlas F est conservé en position verticale.

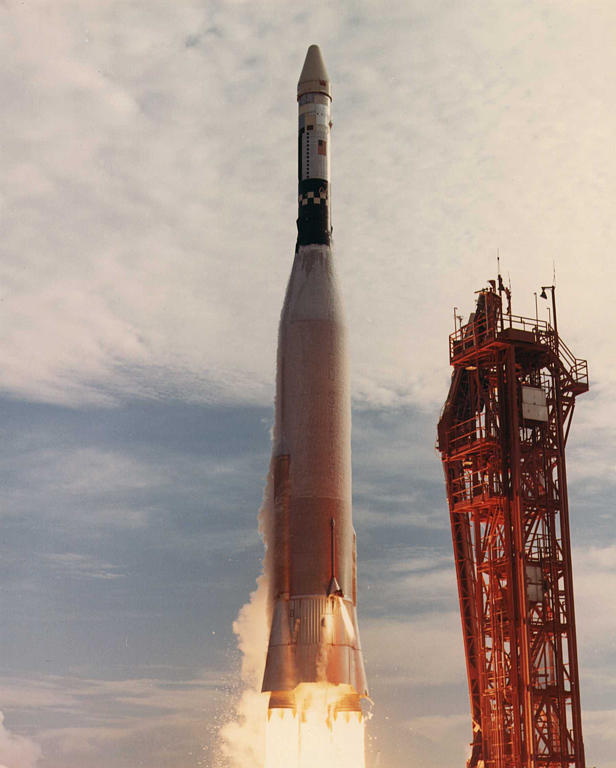

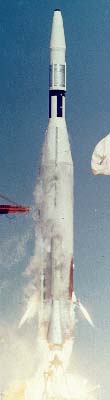

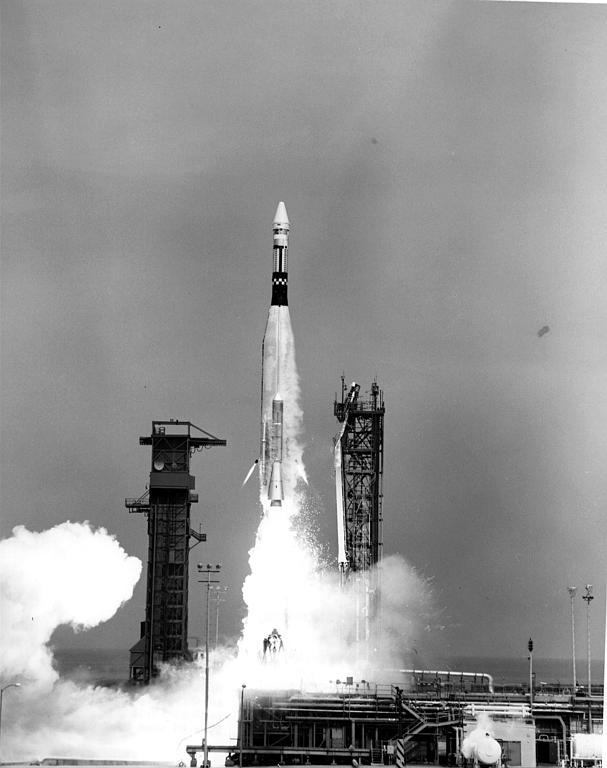

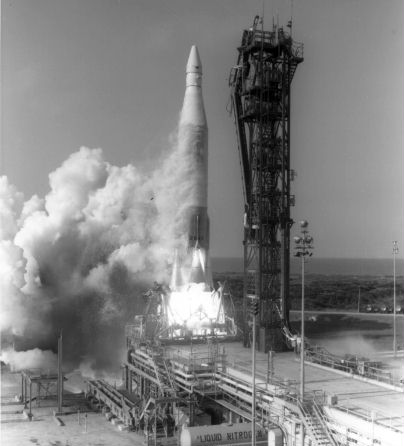

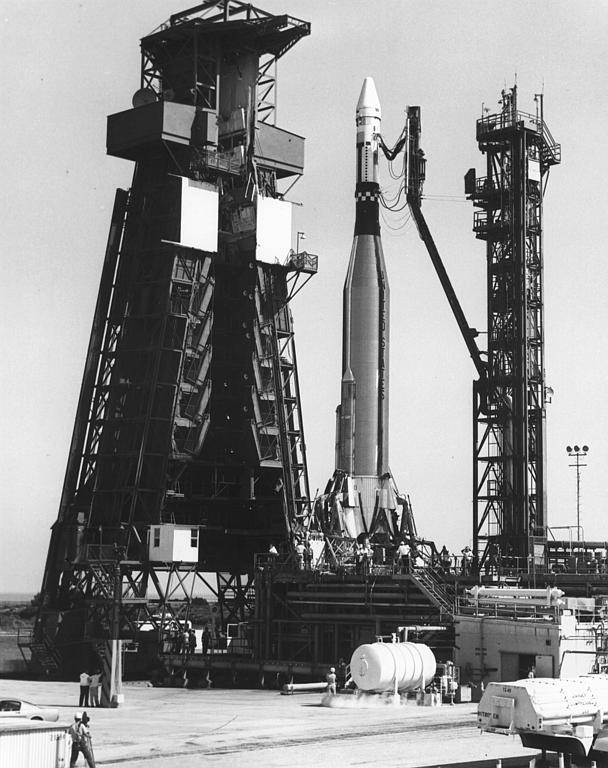

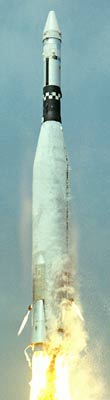

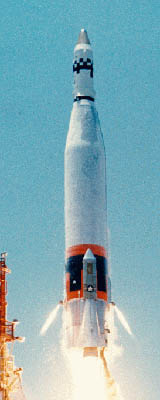

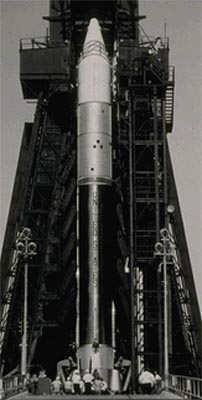

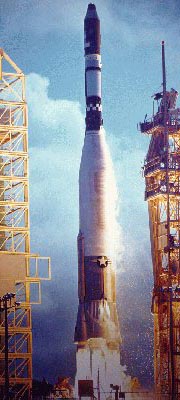

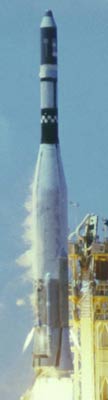

La plupart des versions spatiales de l'Atlas sont équipé d'un étage supérieur. Ces étages supérieurs ont eux mêmes leurs propres histoires. Ainsi l'Atlas Able est équipé des deux étages supérieur du Vanguard, l'Atlas Agena est le premier étage supérieur développé spécialement pour les programmes spatiaux militaires, l'Atlas Centaur a été développé pour utiliser l'hydrogène comme combustible, et quelques versions utilisaient un ou deux étages supérieurs à propergol solide.

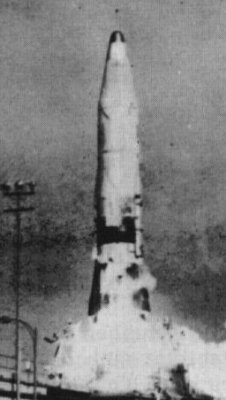

ATLAS A

Originellement désigné X11, l' Atlas A est la dénomination donnée aux premiers missiles livrés au Cap Canaveral pour les essais en vol. Cette première version destinée à des vols sur courtes distances ne devait pas employer son moteur "sustainer". C 'est la seule version à un étage.

L' Atlas est équipé de moteurs North American délivrant chacun 48 tonnes de poussée au décollage. Deux moteurs vernier disposés de chaque coté du corp central assurent la stabilisation, le roulis et l' assiette en fin de vol. Tous les moteurs brûlent du RP1 avec de l' oxygène liquide LOX. Le missile embarque un système de guidage semi inertiel avec commande radio pour les stations au sol. La séquence de vol prévoit une trajectoire balistique jusqu' à 20000 miles d' altitude après arrêt des moteurs au bout de 2 minutes environ. Le moteur de "boost" reste attaché au missile jusqu' à la retombée dans l' Atlantique. Après extinction des moteurs de boost et vernier, le cône est séparé et vole par ses propres moyens jusqu' à sa cible.

Le 11 juillet 1957 la première Atlas A est lancé de Cap Canaveral. le missile sort de sa trajectoire de vol et est automatiquement détruit par les officiels après une minute de vol.

Huit Atlas A seront lancé du Cap jusqu' au 3 juillet 1958 avec 5 échecs (1er, 2eme, 5eme, 6eme et 7eme vol) qui montrèrent cependant la solidité de la structure du missile. Malgré ces échec, le missile Atlas prouve le bon fonctionnement du missile et du système d' orientation des tuyères en vol.

Nr    TypeNr      Vehicle      Serial   Date      LS        Subor  Suc    Payload
-------------------------------------------------------------------------------
1         1       Atlas-A      4A       11.06.57  CC LC14     S      F     A-R/D
2         2       Atlas-A      6A       25.09.57  CC LC14     S      F     A-R/D
3         3       Atlas-A      12A      17.12.57  CC LC14     S            A-R/D
4         4       Atlas-A      10A      10.01.58  CC LC12     S            A-R/D
5         5       Atlas-A      13A      07.02.58  CC LC14     S      F     A-R/D
6         6       Atlas-A      11A      20.02.58  CC LC12     S      F     A-R/D
7         7       Atlas-A      15A      05.04.58  CC LC14     S      F     A-R/D
8         8       Atlas-A      16A      03.06.58  CC LC12     S            A-R/D

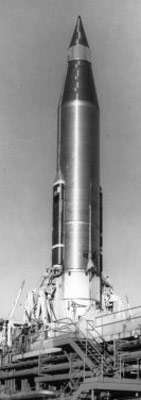

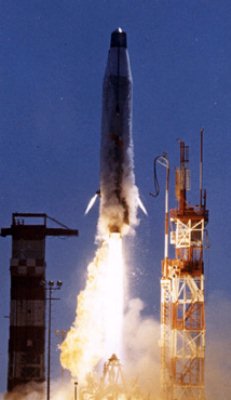

ATLAS B

La nouvelle série de 10 boosters Atlas B est lancée de Cap Canaveral entre  juillet 1958 et février 1959 pour tester le missile et la séparation du cône de nez lors des vols longue distance avec utilisation des deux étages du lanceur , le "booster" et le "sustainer".
Comme pour la version "A", tous les moteurs sont mis à feu au décollage, le missile réalisant à une altitude de 5000 m une phase balistique. Après 2 minutes de vol, l' étage "booster" est largué, le "sustainer" continuant seul la propulsion pendant 2 minutes jusqu' à l' impact en mer.

La première Atlas B est lancé le 19 juillet 1959 mais est perdu après 43 secondes de vol. Sur les 10 vols on comptera 3 échecs (1er, 5eme et 6eme vol), le dernier Atlas B vole le 28 novembre 1958 culminant à 6000 miles du site de lancement.











Nr    TypeNr      Vehicle      Serial   Date      LS        Subor  Suc     Payload
-----------------------------------------------------------------------------
9         1       Atlas-B      3B       19.07.58  CC LC11     S      F     B-R/D
10        2       Atlas-B      4B       02.08.58  CC LC13     S            B-R/D
11        3       Atlas-B      5B       28.08.58  CC LC11     S            B-R/D
12        4       Atlas-B      8B       14.09.58  CC LC14     S            B-R/D
13        5       Atlas-B      6B       18.09.58  CC LC13     S      F     B-R/D
14        6       Atlas-B      9B       17.11.58  CC LC       S      F     B-R/D
15        7       Atlas-B      12B      28.11.58  CC LC       S            B-R/D
16        8       Atlas-B      10B      18.12.58  CC LC11     O            SCORE
18        9       Atlas-B      13B      15.01.59  CC LC14     S            B-R/D
20        10      Atlas-B      11B      04.02.59  CC LC11     S            B-R/D

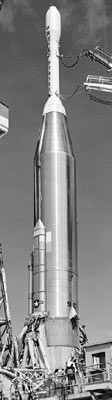

ATLAS C

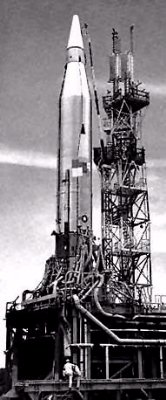

Configuré presque comme la version opérationnelle, la version C vole  6 fois entre décembre 1958 et août 1959. Mesurant près de 25 m de haut et équipé de moteurs plus puissant (66 tonnes chacun pour le boost et 23 tonnes pour le sustainer), l' Atlas C réalise des vols sur grande distance avec séparation du cône de nez et récupération de ce dernier car il embarque toute une série d' appareil destinés à réaliser des mesures en vol.

Le premier Atlas C vole le 23 décembre 1958, la charge n' est pas récupéré mais le vol est un succès. Les seconds, troisièmes et quatrièmes lancements sont des échecs, le sixième et dernier en août 1959 permet de récupérer le cône de nez et les instruments de vol.













Nr    TypeNr       Vehicle      Serial   Date      LS      Subor Suc   Payload
-------------------------------------------------------------------------------
17        1       Atlas-C      3C       23.12.58  CC LC12     S            C-R/D
19        2       Atlas-C      4C       27.01.59  CC LC12     S      F     C-R/D
21        3       Atlas-C      5C       20.02.59  CC LC12     S      F     C-R/D
22        4       Atlas-C      7C       18.03.59  CC LC12     S      F     C-R/D
      26        5       Atlas-C      8C       21.07.59  CC LC12     S            C-R/D RVX 2
29        6       Atlas-C      11C      24.08.59  CC LC12     S            C-R/D

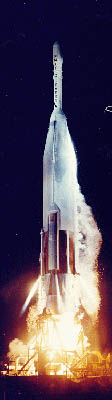

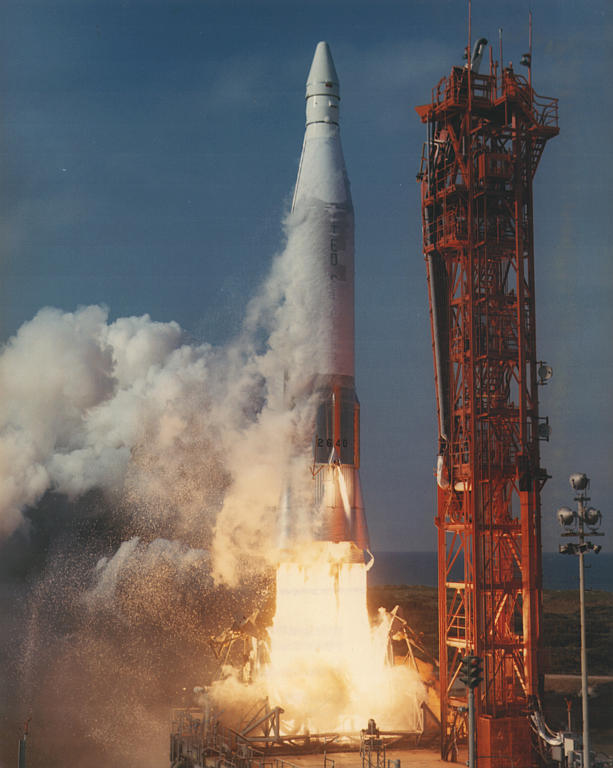

ATLAS D

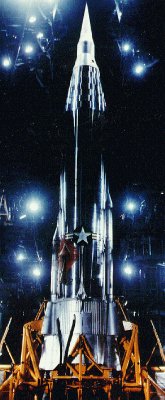

La version D est initialement un prototype de la version opérationnelle du missile Atlas destinée à des tests sur les systèmes en vue de l' utilisation de l' Atlas comme premier missile ICBM US. Dans le même temps, l' USAF commence la construction d' un site de lancement opérationnel avant que ne débutent les essais de l' Atlas D.

L' Atlas D est presque identique à la version C avec une poussée accrue des moteurs passant de 132 à 147 tonnes. Les tests en vol du missile sont spécialement étudié pour simuler les conditions de déploiement et d' activation opérationnelle de l' ICBM.

La première Atlas D décolle de Cap Canaveral le 14 avril 1959 et explose après quelques minutes de vol. Il est suivit par un second tir le 18 mai 1959 et d' un troisième le 6 juin qui subissent le même sort. Le quatrième vol le 28 juillet termine les essais. L' Atlas D est déclaré opérationnelle le 9 septembre suivant.

Le déploiement initial du missile est prévu sur la base de Vandenberg Air Force Base, California, Offutt Air Force Base, Nebraska et Warren Air Force Base, Wyoming.

Le premier lancement opérationnel du missile est réalisé sur un pad en position verticale accolé  à une tour de service. Afin d' améliorer les conditions de sécurité, les installations sont modifiées pour permettre le stockage du missile en position horizontale dans un bunker en béton.

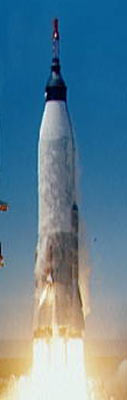

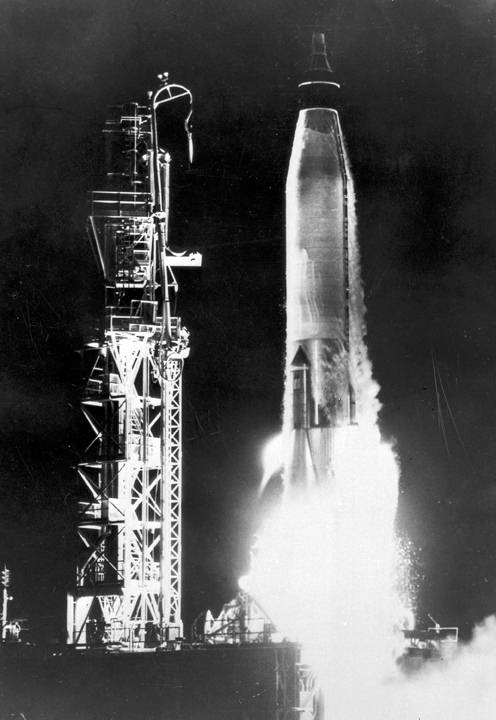

Du fait de sa mise en service facile et sa grande capacité, l' Atlas D devient la base d' un lanceur de satellites. Dans la dénomination générale, l' Atlas D de base est connu comme le SLV 3, mais l' association de différents étages supérieurs la feront connaître sous divers nom, Atlas-Able, Atlas-Agena A, Atlas-Centaur A, Atlas-Centaur B, Atlas-Centaur C and Mercury-Atlas.

116 Atlas D seront lancés de Cap Canaveral et Vandenberg jusqu' en novembre 1967 (347eme lancement).

Nr    TypeNr      Vehicle      Serial   Date      LS        Subor   Suc   Payload
------------------------------------------------------------------------------
23        1       Atlas-D      3D       14.04.59  CC LC13     S      F     D-R/D
24        2       Atlas-D      7D       18.05.59  CC LC14     S      F     D-R/D
25        3       Atlas-D      5D       06.06.59  CC LC13     S      F     D-R/D
27        4       Atlas-D      11D      28.07.59  CC LC11     S            D-R/D
28        5       Atlas-D      14D      11.08.59  CC LC13     S            D-R/D
31        6       Atlas-D      12D      09.09.59  Va          S            D-IOC
32        7       Atlas-D      17D      16.09.59  CC LC13     S      F     D-R/D
       33        8       Atlas-D      18D      06.10.59  CC LC11     S            D-R/D (Mk 3)
34        9       Atlas-D      22D      09.10.59  CC LC13     S            D-R/D
35        10      Atlas-D      26D      29.10.59  CC LC11     S            D-R/D
36        11      Atlas-D      28D      04.11.59  CC LC13     S            D-R/D
37        12      Atlas-D      15D      24.11.59  CC LC11     S            D-R/D
39        13      Atlas-D      31D      08.12.59  CC LC13     S            D-R/D
40        14      Atlas-D      40D      18.12.59  CC LC11     S            D-R/D
41        15      Atlas-D      43D      06.01.60  CC LC13     S            D-R/D
42        16      Atlas-D      44D      26.01.60  CC LC13     S            D-R/D
43        17      Atlas-D      6D       26.01.60  Va          S      F     D-IOC
44        18      Atlas-D      49D      11.02.60  CC LC13     S            D-R/D
46        19      Atlas-D      42D      08.03.60  CC LC13     S            D-R/D
47        20      Atlas-D      51D      10.03.60  CC LC13     S      F     D-R/D
48        21      Atlas-D      48D      07.04.60  CC LC11     S      F     D-R/D
49        22      Atlas-D      25D      22.04.60  Va LC576B   S            D-IOC
50        23      Atlas-D      23D      06.05.60  Va LC576B   S      F     D-IOC
51        24      Atlas-D      56D      20.05.60  CC          S            D-R/D
53        25      Atlas-D      54D      11.06.60  CC LC11     S            D-R/D
54        26      Atlas-D      62D      22.06.60  CC LC14     S      F     D-R/D
55        27      Atlas-D      27D      27.06.60  CC LC12     S            D-R/D
56        28      Atlas-D      60D      02.07.60  CC LC11     S      F     D-R/D
57        29      Atlas-D      74D      22.07.60  CC LC576B   S      F     D-R/D
59        30      Atlas-D      32D      09.08.60  CC LC12     S            D-R/D
60        31      Atlas-D      66D      12.08.60  CC LC12     S            D-R/D
61        32      Atlas-D      47D      12.09.60  Va LC576B   S      F     D-IOC
62        33      Atlas-D      76D      16.09.60  CC LC11     S            D-R/D
63        34      Atlas-D      79D      19.09.60  CC LC11     S            D-R/D
65        35      Atlas-D      33D      29.09.60  Va LC576B   S      F     D-IOC
68        36      Atlas-D      81D      12.10.60  Va LC576B   S      F     D-IOC
69        37      Atlas-D      71D      13.10.60  CC          S            D-R/D
70        38      Atlas-D      55D      22.10.60  CC LC12     S            D-R/D
71        39      Atlas-D      83D      15.11.60  CC LC12     S            D-R/D
74        40      Atlas-D      99D      16.12.60  Va LC576B   S            D-IOC
75        41      Atlas-D      90D      23.01.61  CC          S            D-R/D
84        42      Atlas-D      95D      24.05.61  Va LC576B   S            D-IOC
92        43      Atlas-D      101D     22.08.61  Va LC576B   S            D-IOC
105       44      Atlas-D      53D      29.11.61  Va          S            D-Oper
107       45      Atlas-D      82D      07.12.61  Va          S            D-Oper
112       46      Atlas-D      123D     17.01.61  Va          S            D-Oper
113       47      Atlas-D      132D     23.01.61  Va          S            D-Oper
116       48      Atlas-D      137D     16.02.62  Va          S            D-Oper
118       49      Atlas-D      52D      21.02.62  Va          S            D-Oper
121       50      Atlas-D      134D     23.03.62  Va          S            D-Oper
124       51      Atlas-D      129D     11.04.62  Va          S            D-Oper
127       52      Atlas-D      140D     27.04.62  Va          S            D-Oper
129       53      Atlas-D      127D     11.05.62  Va          S            D-Oper
132       54      Atlas-D      21D      26.06.62  Va          S            D-Oper
133       55      Atlas-D      141D     12.07.62  Va          S            D-Oper
                136       56      Atlas-D      13D      19.07.62  Va          S            Nike Target 1 (D-Oper)
140       57      Atlas-D      8D       09.08.62  Va          S            D-Oper
141       58      Atlas-D      87D      09.08.62  Va          S            D-Oper
146       59      Atlas-D      4D       02.10.62  Va          S      F     D-Oper
       150       60      Atlas-D      159D     26.10.62  Va          S            Nike Target 2
       155       61      Atlas-D      161D     12.12.62  Va          S            Nike Target 3
               158       62      Atlas-D      160D     22.12.62  Va          S            Nike Target 4 / SSP 4
159       63      Atlas-D      39D      25.01.63  Va          S      F     D-Oper
       160       64      Atlas-D      176D     31.01.63  Va          S            Nike Target 5
               161       65      Atlas-D      182D     13.02.63  Va          S            Nike Target 6 / SSP 5
       162       66      Atlas-D      188D     28.02.63  Va          S            Nike Target 7
164       67      Atlas-D      102D     09.03.63  Va          S      F     D-Oper
165       68      Atlas-D      64D      11.03.63  Va          S            D-Oper
166       69      Atlas-D      46D      15.03.63  Va          S      F     D-Oper
                168       70      Atlas-D      193D     16.03.63  Va          S      F     Nike Target 8 / SSP 19
       176       71      Atlas-D      198D     12.06.63  Va          S            Nike Target 9
183       72      Atlas-D      143D     31.07.63  Va          S            D-Oper
185       73      Atlas-D      142D     28.08.63  Va          S            D-Oper
187       74      Atlas-D      63D      06.09.63  Va          S      F     D-Oper
188       75      Atlas-D      84D      11.09.63  Va          S      F     D-Oper
191       76      Atlas-D      163D     07.10.63  Va          S      F     D-Oper
     195       77      Atlas-D      232D     04.11.63  Va          S            ABRES REX-3
196       78      Atlas-D      158D     13.11.63  Va          S      F     D-Oper
      198       79      Atlas-D      233D     18.12.63  Va          S            ABRES LORV-8
               211       80      Atlas-D      243D     18.06.64  Va          S            ABRES LORV-1 / SSP 31
        216       81      Atlas-D      248D     29.07.64  Va          S            Nike Target 10
               222       82      Atlas-D      245D     15.09.64  Va          S            ABRES LORV-3 / SSP 26
        223       83      Atlas-D      247D     22.09.64  Va          S            Nike Target 11
      229       84      Atlas-D      210D     01.12.64  Va          S            ABRES LORV-5
        230       85      Atlas-D      300D     04.12.64  Va          S            Nike Target 12
        235       86      Atlas-D      166D     12.01.65  Va          S            Nike Target 13
      239       87      Atlas-D      211D     27.02.65  Va          S            ABRES LORV-4
        240       88      Atlas-D      301D     02.03.65  Va          S            Nike Target 14
     243       89      Atlas-D      154D     12.03.65  Va          S            ABRES MTV-2
      245       90      Atlas-D      297D     26.03.65  Va          S            ABRES LORV-7
     247       91      Atlas-D      150D     06.04.65  Va          S            ABRES WAC-4
        252       92      Atlas-D      177D     03.06.65  Va          S            Nike Target 15
      253       93      Atlas-D      299D     08.06.65  Va          S            ABRES LORV-6
        254       94      Atlas-D      302D     10.06.65  Va          S            Nike Target 16
        256       95      Atlas-D      59D      01.07.65  Va          S            Nike Target 17
     260       96      Atlas-D      183D     04.08.65  Va          S            ABRES WAC-5
        263       97      Atlas-D      61D      26.08.65  Va          S            Nike Target 18
        264       98      Atlas-D      125D     29.09.65  Va          S            Nike Target 19
                 269       99      Atlas-D      200D     29.11.65  Va          S            Nike Target 20 / SSP 27
        270       100     Atlas-D      85D      20.12.65  Va          S            Nike Target 21
                 272       101     Atlas-D      305D     10.02.66  Va          S            Nike Target 22 / SSP 32
        273       102     Atlas-D      86D      11.02.66  Va          S            Nike Target 23
        275       103     Atlas-D      73D      19.02.66  Va          S            Nike Target 24
        276       104     Atlas-D      303D     04.03.66  Va          S      F     Nike Target 25
        279       105     Atlas-D      304D     19.03.66  Va          S            Nike Target 26
        284       106     Atlas-D      208D     03.05.66  Va          S      F     Nike Target 27
      285       107     Atlas-D      98D      13.05.66  Va          S            ABRES WAC-5A
        288       108     Atlas-D      41D      26.05.66  Va          S            Nike Target 28
        294       109     Atlas-D      96D      10.06.66  Va          S            Nike Target 29
        295       110     Atlas-D      147D     26.06.66  Va          S            Nike Target 30
        296       111     Atlas-D      298D     30.06.66  Va          S            Nike Target 31
          319       112     Atlas-D      35D      22.01.67  Va          S            ABRES Mk 12R PDV
             326       113     Atlas-D      38D      07.04.67  Va          S            ABRES AX-1 / SSP 30
   335       114     Atlas-D      65D      06.07.67  Va          S            ABRES PDV
      342       115     Atlas-D      69D      11.10.67  Va          S            ABRES TVX-13
          347       116     Atlas-D      94D      07.11.67  Va          S            ABRES Mk 11 AX-2

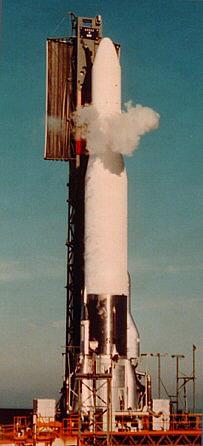

ATLAS E

C' est une version améliorée de l' Atlas D conçue spécialement pour être abrité dans des silos verticaux à Fairchild Air Force Base, Washington, Forbes Air Force Base, Kansas et Warren Air Force Base, Wyoming.
L' Atlas E embarque une motorisation plus puissante de 8% par rapport à la version D permettant d' augmenter le rayon d' action. Autres changements importants, le système de guidage entièrement inertiel.

La première Atlas E vole le 11 octobre 1960 de Cap Canaveral et la dernière (34 eme)  le 18 avril 1968 de Vandenberg (357 eme lancement d' une Atlas depuis 1957).
Le premier tir depuis Vandenberg a lieu le 7 juillet 1961 (9eme modèle) et le 16 juillet 1961, la 11eme Atlas E réalise un vol sur 9054 miles établissant un record qui n' a jamais été battu depuis par un Atlas.













Nr    TypeNr      Vehicle      Serial   Date      LS        Subor   Suc  Payload
------------------------------------------------------------------------------
66        1       Atlas-E      3E       11.10.60  CC          S      F     E-R/D
72        2       Atlas-E      4E       29.11.60  CC LC13     S      F     E-R/D
76        3       Atlas-E      8E       24.01.61  CC LC13     S      F     E-R/D
79        4       Atlas-E      9E       24.02.61  CC LC13     S            E-R/D
80        5       Atlas-E      13E      13.03.61  CC LC13     S      F     E-R/D
81        6       Atlas-E      16E      24.03.61  CC LC13     S      F     E-R/D
83        7       Atlas-E      12E      12.05.61  CC LC11     S            E-R/D
85        8       Atlas-E      18E      26.05.61  CC LC13     S            E-R/D
86        9       Atlas-E      27E      07.06.61  Va          S      F     E-Oper
87        10      Atlas-E      17E      22.06.61  CC LC11     S            E-R/D
88        11      Atlas-E      22E      06.07.61  CC LC13     S            E-R/D (Mk 3)
90        12      Atlas-E      21E      31.07.61  CC LC11     S            E-R/D / Sim Fuel Rod Pod
94        13      Atlas-E      26E      08.09.61  CC LC13     S            E-R/D
97        14      Atlas-E      25E      02.10.61  CC LC11     S            E-R/D / SPP 7
98        15      Atlas-E      30E      05.10.61  CC          S            E-R/D
100       16      Atlas-E      32E      10.11.61  CC          S      F     E-R/D / SPP 13
103       17      Atlas-E      4F       22.11.61  CC          S            F-R/D / SPP 3 / SSP 22
106       18      Atlas-E      35E      01.12.61  CC LC13     S            E-R/D / SSP 23
109       19      Atlas-E      36E      19.12.61  CC LC13     S            E-R/D / SSP 6 / SSP 8
115       20      Atlas-E      40E      13.02.62  CC LC13     S            E-R/D
119       21      Atlas-E      66E      28.02.62  Va          S            E-Oper
134       22      Atlas-E      67E      13.07.62  Va          S      F     E-Oper
157       23      Atlas-E      64E      18.12.62  Va          S      F     E-Oper
171       24      Atlas-E      65E      24.04.63  Va          S            E-Oper
175       25      Atlas-E      62E      04.06.63  Va          S            E-Oper
178       26      Atlas-E      69E      03.07.63  Va          S            E-Oper
181       27      Atlas-E      24E      26.07.63  Va          S      F     E-Oper
182       28      Atlas-E      70E      30.07.63  Va          S            E-Oper
184       29      Atlas-E      72E      24.08.63  Va          S            E-Oper
189       30      Atlas-E      71E      25.09.63  Va          S      F     E-Oper
202       31      Atlas-E      48E      12.02.64  Va          S      F     E-Oper
204       32      Atlas-E      5E       25.02.64  Va          S            ABRES WAC-3 / SPP 18
219       33      Atlas-E      57E      27.08.64  Va          S      F     E-Oper
356       34      Atlas-E      77E      18.04.68  Va          S            ABRES RVTO-1A-1

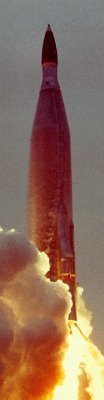

ATLAS F

Cette version est connu comme "cone bird" nez d' oiseau une version de tir rapide de la version "E" modifié pour être stocké horizontalement. L' Atlas F pouvait être érigé en position de tir en même temps que ses réservoirs étaient remplis en carburant en seulement 10 minutes.
L' Atlas f & été déployé sur les sites de Schilling Air Force Base, Kansas, Plattsburg Air Force Base, New York, Lincoln Air Force Base, Nebraska, Atlus Air Force Base, Oklahoma, Dyess Air Force Base, Texas and Walker Air Force Base, New Mexico.



ATLAS E/ F  Etage Atlas Apogee Kick Motor Total

Hauteur (m):

21.26

(avec CU)

29.3

Diametre (m):

3.05

(coiffe: 2.1)

-

masse au lancement (kg):

120 849

714

121 563

Système de propulsion:

MA-3

-

-

Moteur:

(2) LR89-NA-5

TE 364-15

-

(1) LR105-NA-5

-

-

(2) LR101-NA-7

-

-

Poussée (newtons):

1 722 000

650 800

2 372 800

Temps de combustion (sec.):

770

44

-

Propergols:

LOX/RP-I

solide

-

Capacité de lancement:

2091 kg à 185 km (orbite polaire)

-

-

1500 kg en orbite circulaire solaire

-

-

Origine: U.S. Air Force missile system

Contracteur: Rocketdyne Div., Thiokol Corp.

.

Rockwell Corp.:système propulsion

Convair Div.,General Dynamics: principaux

72 sont lancés en version spatiale pour l' USAF dont 12 de Cap Canaveral avec 13 échecs. L' Atlas F compte quand même 22 lancements réussit entre novembre 1968 (tir n°50) et octobre 1974 (dernier tir). L' Atlas f est le premier Atlas lancé de Vandenberg (Atlas 138 le 1 août 1962).



Nr    TypeNr      Vehicle      Serial   Date      LS       Subor   Suc     Payload
------------------------------------------------------------------------------
91        1       Atlas-F      2F       08.08.61  CC LC13     S            F-R/D
108       2       Atlas-F      5F       12.12.61  CC LC11     S      F     F-R/D / SSP 24
110       3       Atlas-F      6F       20.12.61  CC LC11     S      F     F-R/D / SPP 15 / SSP 25
123       4       Atlas-F      11F      09.04.62  CC          S      F     F-R/D
138       5       Atlas-F      15F      01.08.62  Va          S            F-Oper
142       6       Atlas-F      57F      10.08.62  Va          S      F     F-Oper
143       7       Atlas-F      7F       13.08.62  CC LC11     S            F-R/D / SPP 16
145       8       Atlas-F      8F       19.09.62  CC LC11     S            F-R/D / SPP 17
149       9       Atlas-F      14F      19.10.62  CC LC11     S            F-R/D
151       10      Atlas-F      16F      07.11.62  CC LC11     S            F-R/D
153       11      Atlas-F      13F      14.11.62  Va          S            F-Oper
154       12      Atlas-F      21F      05.12.62  CC LC11     S            F-R/D (Mk 4) / Radiation Pod
167       14      Atlas-F      63F      15.03.63  Va      S            F-Oper
169       15      Atlas-F      83F      21.03.63  Va      S            F-Oper
170       16      Atlas-F      52F      23.03.63  Va      S      F     F-Oper
172       17      Atlas-F      135F     26.04.63  CC          S            ABRES REX-2
190       18      Atlas-F      45F      03.10.63  Va      S      F     F-Oper
194       19      Atlas-F      136F     28.10.63  CC      S      F     ABRES WAC-1 / SSP 21 / FLIP
200       20      Atlas-F      109F     18.12.63  Va      S            F-Oper
206       21      Atlas-F      137F     01.04.64  Va      S            ABRES WAC-2 / SSP 2 / FLIP
207       22      Atlas-F      3F       03.04.64  Va      S      F     F-Oper
217       23      Atlas-F      110F     07.08.64  Va      S            F-Oper
220       24      Atlas-F      36F      31.08.64  Va      S            F-Oper
233       25      Atlas-F      111F     22.12.64  Va      S            F-Oper
234       26      Atlas-F      106F     08.01.65  Va      S            F-Oper
261       27      Atlas-F      147F     05.08.65  Va      S            ABRES LORV-2A
300       28      Atlas-F      149F     08.08.66  Va      S      F     ABRES MBRV-1
308       29      Atlas-F      115F     11.10.66  Va      S      F     ABRES SBGRV-1
318       30      Atlas-F      148F     17.01.67  Va      S            ABRES TVX-13 (21)
322       31      Atlas-F      121F     13.02.67  Va      S            ABRES TX-22
324       32      Atlas-F      151F     16.03.67  Va      S            ABRES MBRV-2
330       33      Atlas-F      119F     19.05.67  Va      S            ABRES SBGRV-2
339       34      Atlas-F      150F     29.07.67  Va      S            ABRES MBRV-3
343       35      Atlas-F      118F     14.10.67  Va      S            ABRES MBRV-4
348       36      Atlas-F      113F     10.11.67  Va      S            ABRES BGRV-1
352       37      Atlas-F      116F     26.02.68  Va      S            ABRES BGRV-2
356       34      Atlas-E      77E      18.04.68  Va      S            ABRES RVTO-1A-1
358       38      Atlas-F      95F      03.05.68  Va      S      F     ABRES Penaid TVX
359       39      Atlas-F      89F      01.06.68  Va      S            ABRES PDV
361       40      Atlas-F      32F      29.06.68  Va      S            ABRES RVTO-1A-2
367       41      Atlas-F      84F      27.09.68  Va      S            ABRES RVTO-1A-3
369       42      Atlas-F      60F      24.11.68  Va      S            ABRES RVTO-1A-4
377       43      Atlas-F      112F     20.08.69  Va      S            ABRES RVTO-1A-5
380       44      Atlas-F      44F      03.12.69  Va      S            ABRES RVTO-1A-6
385       45      Atlas-F      92F      09.06.70  Va      S            ABRES RVTO-1A-7
391       46      Atlas-F      85F      05.04.71  Va      S            ABRES LAR-1
396       47      Atlas-F      74F      01.09.71  Va      S            ABRES LAR-2
408       48      Atlas-F      78F      29.08.73  Va      S            BMRS RVTO-3A-2
409       49      Atlas-F      108F     30.09.73  Va      S            BMRS ACE 1
411       50      Atlas-F      73F      06.03.74  Va      S            BMRS SFT 1
412       51      Atlas-F      97F      23.03.74  Va      S            BMRS ACE 2
413       52      Atlas-F      54F      01.05.74  Va      S            BMRS SFT 2
414       53      Atlas-F      82F      28.06.74  Va      S            BMRS SFT 3
416       54      Atlas-F      80F      08.09.74  Va      S            BMRS ACE 3
417       55      Atlas-F      31F      13.10.74  Va      S            BMRS RVTO-3A-1

Près de 248 lancements des versions de base de l' Atlas sont réalisé entre 1956 et 1974 (417eme lancement) de Cap Canaveral et Vandenberg. Tous ses lancements étant des vols suborbitaux essentiellement pour les militaires et des tinés à la mise au point du lanceur et systèmes associés. Seule une Atlas B, la 8eme le 18 décembre 1958 (16eme Atlas ) réalise une première satellisation en plaçant sur orbite le satellite SCORE Signal Corps Orbiting relay Experiment (4 kg) baptisé "Chatterbox". Le satellite mis en orbite avec l' étage Atlas est considéré comme un énorme satellite et rebaptisé Atlas SCORE. Il embarquait une K7 enregistrée de la voix du du président Eisenhower à l' occasion de Noel 58.

ATLAS ABLE
L' Atlas Able  est une fusée quatre étages utilisant comme premier étage l' Atlas D et comme étages supérieur les "Able" adaptés du programme Vanguard. Le second étage est motorisé par un Aerojet de 3 tonnes de poussée, le troisième est équipé d' un Altair de 1200 kg de poussée et le quatrième attaché à la charge utile fournit lui 180 kg de poussée.

L' Atlas Able est capable de placer 600 kg en LEO, 200 vers la lune et 120 vers les planètes du système solaire.

Trois Atlas Able sont lancés en 1959-60 sans succès pour envoyer des sondes Pioneer vers la lune.

Une première Atlas C Able (à droite) explose sur le pad lors d' un essais statique en 1959 avec au sommet Pioneer 5a (P1).
La seconde, une Atlas D Able perd sa coiffe et la sonde Pioneer 5b après 45 s de vol le 26 novembre 1959.
La troisième voit sa second étage explosé en vol le 25 septembre 1960 (Pioneer 6a).
La quatrième explose après 70 s de vol le 15 décembre 1960 (Pioneer 6b).






ATLAS D MERCURY ET SLV 3

Seuls 14 missiles Atlas en version lanceur de satellites seront lancés entre septembre 1959 et avril 1967 pour placer des charges en orbite terrestre.

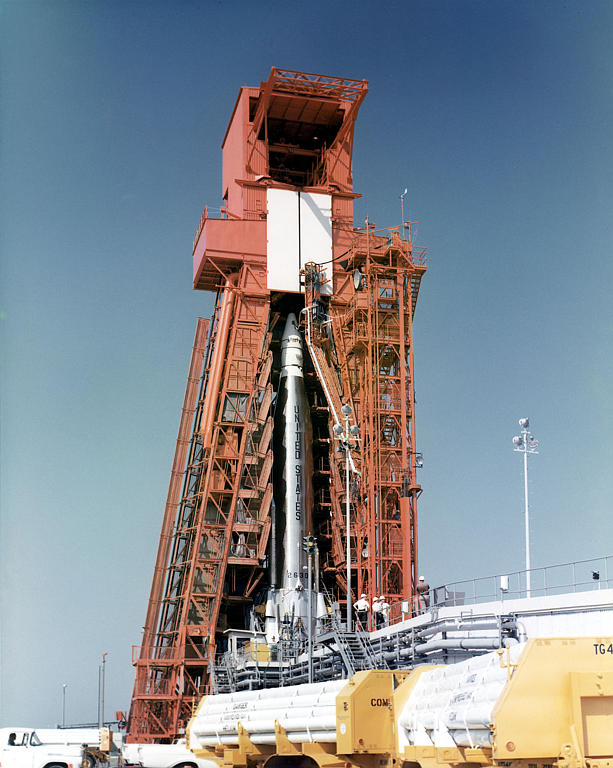

10 Atlas D seront lancés dans le cadre du programme Mercury entre le 9 septembre 1959 et le 15 mai 1963 du LC14.
Un Boiler Plate Mercury est lancé en trajectoire suborbitale par un Atlas D le 9 septembre 1959 de Cap Canaveral. Il est suivit des vols Mercury Atlas MA 1 à 10 qui permettront à Glenn Carpenter, Schirra et Cooper d' être les premiers américains dans l' espace (MA 6 à 9). Deux lancements échoueront le 29 juillet 1960 MA1 et le 25 avril 1961 MA 3.
L'Atlas Mercury 20 m de long pour 3 m de diamètre sans la cabine pour une masse de 118 tonnes. Les 3 moteurs (booster et sustainer) développent 1667 tonnes de poussée.

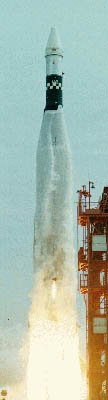

le 1er juin 1966, depuis le LC14 une Atlas D met en orbite la cible ATDA Augmented Target Docking Adapter pour l' équipage du vol Gemini 9 en remplacement d' une Atlas Agena  D (287eme du nom, 22eme de la série D) qui a échoué un mois auparavant porteuse d' une cible GATV 9. L' ATDA n' est pas un étage propulsé comme les autres cibles Agena du programme Gemini mais un adaptateur pour amarrer la cabine Gemini.

Trois autres lancements en 1966-67 permettent de lancer en trajectoire suborbitale les PRIME 1 à 3 depuis la base de Vandenberg.

Atlas MA 3 et la cible ATDA Gemini 9



No:         Type:             Date:       LS        Payload
------------------------------------------------------------------------------------------------
 2     1    Atlas-D Mercury    9. 9.59 P  CC LC14   Mercury BJ-1 suborbital
 3     2    Atlas-D Mercury   29. 7.60 F  CC LC14   Mercury MA-1 suborbital
 4     3    Atlas-D Mercury   21. 2.61    CC LC14   Mercury MA-2 suborbital
 5     4    Atlas-D Mercury   25. 4.61 F  CC LC14   Mercury MA-3
 6     5    Atlas-D Mercury   13. 9.61    CC LC14   Mercury MA-4
 7     6    Atlas-D Mercury   29.11.61    CC LC14   Mercury MA-5
 8     7    Atlas-D Mercury   20. 2.62    CC LC14   Mercury MA-6
 9     8    Atlas-D Mercury   24. 5.62    CC LC14   Mercury MA-7 / Balloon Subsat 1
10     9    Atlas-D Mercury    3.10.62    CC LC14   Mercury MA-8
11    10    Atlas-D Mercury   15. 5.63    CC LC14   Mercury MA-9 / Balloon Subsat 2 / Flashing Light Subsat
12     1    Atlas-SLV3         1. 6.66 P  CC LC14   ATDA
13     2    Atlas-SLV3        21.12.66    Va        Prime 1 suborbital
14     3    Atlas-SLV3         5. 3.67    Va        Prime 2 suborbital
15     4    Atlas-SLV3        19. 4.67    Va        Prime 3 suborbital

Les Atlas D,E et Font été restauré d' ICBM Atlas. Le seul SLV-3 a été récupéré du programme PRIME.

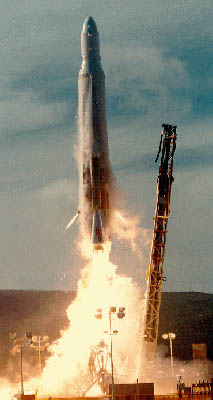

Seule l' Atlas H a été construit pour sa mission.
Lanceur Etage 1 Etage 2 Etage 3
Atlas-D Antares-2 * Atlas-D Antares-2 -
Atlas-D OV1 Atlas-D OV1 -
Atlas-E/F OV1 Atlas-E/F OV1 -
Atlas-E/F Trident Atlas-E/F Trident -
Atlas-E/F Burner-2 Atlas-E/F Burner-2 / Star-37B -
Atlas-E/F PTS Atlas-E/F PTS -
Atlas-E/F OIS Atlas-E/F OIS -
Atlas-E/F Star-17A Atlas-E/F Star-17A -
Atlas-E/F MSD Atlas-E/F MSD -
Atlas-E/F Star-37S-ISS Atlas-E/F Star-37S-ISS -
Atlas-E/F SGS-1 (Atlas-E/F SVS-1) Atlas-E/F Star-37E Star-37E
Atlas-E/F SGS-2 (Atlas-E/F SVS-2) Atlas-E/F Star-48 Star-48
Atlas-E/F Altair-3A Atlas-E/F Altair-3A (Star-20) -
Atlas-SLV3 Burner-2 Atlas-SLV3 / MA-5 Burner-2 / Star-37B -
Atlas-H MSD Atlas-H / MA-5 MSD -
Atlas-J Atlas-J / MA-5 ? -
No:  SNo Type               Serial No   Date      LS  Payload
---------------------------------------------------------------------------------------------------
 208   1 Atlas-D Antares-2     263D    14. 4.64    CC LC12* FIRE 1
 236   1 Atlas-D OV1           172D    21. 1.65 F  Va  OV1 1 / ABRES MTV-1 *
 249   2 Atlas-D Antares-2     264D    22. 5.65    CC LC12* FIRE 2
 251   2 Atlas-D OV1           68D     28. 5.65 F  Va  OV1 3 / OV-Dummy * / OV-Dummy *
 266   3 Atlas-D OV1           34D      5.10.65    Va  OV1 2 / OV-Dummy * / SSP 29 *
 280   4 Atlas-D OV1 (2x)      72D     30. 3.66    Va  OV1 4 / OV1 5 (BORE)
 298   5 Atlas-D OV1 (2x)      58D     14. 7.66 P% Va  OV1 7 / PASCOMSAT (OV1 8)
 316   6 Atlas-D OV1 (2x)      89D     11.12.66    Va  OV1 9 / OV1 10
 333   1 Atlas-F Trident       122F    09.06.67    Va* RMP-B 1
 337   2 Atlas-F Trident       114F    22.07.67    Va* RMP-B 2
 338   7 Atlas-D OV1 (3x)      92D     27. 7.67 P$ Va  OV1 11 / OV1 12 (FARO) / OV1 86
 344   3 Atlas-F Trident       81F     27.10.67 F  Va* RMP-B 3
 349   4 Atlas-F Trident       117F    21.12.67    Va* RMP-B 4
 351   5 Atlas-F Trident       94F     31.01.68    Va* RMP-B 5
 354   6 Atlas-E Trident       74E     06.03.68    Va* RMP-B 6
 355   1 Atlas-F OV1 (2x)      107F     6. 4.68    Va  OV1 13 / OV1 14
 357   7 Atlas-E Trident       78E     27.04.68    Va* RMP-B 7
 360   8 Atlas-F Trident       86F     22.06.68    Va* RMP-B 8
 362   2 Atlas-F OV1 (2x)      75F     11. 7.68    Va  OV1 17 (SPADES) / LOADS 1 (OV1 16)
 365   1 Atlas-SLV3 Burner-2   7004    16. 8.68 F! Va  Orbiscal 1/OV5 8/Gridsphere1/2/MylarBalloon/Rigidsphere/LCS3/LIDOS/SECOR 11,12/Radcat/RM18/UVR
 366   9 Atlas-F Trident       99F     25.09.68    Va* RMP-B 9
 368  10 Atlas-F Trident       56F     16.11.68 F  Va* RMP-B 10
 371  11 Atlas-F Trident       70F     16.01.69    Va* RMP-B 11
 373   3 Atlas-F OV1 (3x)      104F    18. 3.69    Va  OV1 17 / OV1 18 / OV1 19 / Orbiscal 2 (OV1 17A)
 378  12 Atlas-F Trident       100F    16.09.69    Va* RMP-B 12
 379  13 Atlas-F Trident       98F     10.10.69    Va* RMP-B 13
 381  14 Atlas-F Trident       93F     12.12.69    Va* RMP-B 14
 382  15 Atlas-F Trident       96F     08.02.70    Va* RMP-B 15
 383  16 Atlas-F Trident       28F     13.03.70    Va* RMP-B 16
 384  17 Atlas-F Trident       91F     30.05.70    Va* RMP-B 17
 389  18 Atlas-F Trident       105F    22.12.70    Va* ABRES RTVO-2A 1
 394  19 Atlas-F Trident       103F    29.06.71    Va* ABRES RTVO-2A 3
 395   4 Atlas-F OV1 (2x)      76F      7. 8.71    Va  OV1 20 / LOADS 2 / OV1 21 / RTDS / Gridsphere 1 / 2 / Mylar Balloon / Rigidsphere / LCS 4
 403   1 Atlas-F Burner-2      102F     2.10.72    Va  Radsat (P72-1a) / Radcat (P72-1b)
 415   1 Atlas-F PTS           69F     14. 7.74    Va  NTS 1 (P73-3)
 420   1 Atlas-F Star-17A      71F     12. 4.75 F  Va  RM 20 (P72-2)
 425   1 Atlas-F MSD           59F     30. 4.76    Va  Parcae 1-MSD / Parcae 1A / Parcae 1B / Parcae 1C
 430   1 Atlas-F SGS-1         65F     23. 6.77    Va  NTS 2 (P76-4)
 433   2 Atlas-F MSD           50F      8.12.77    Va  Parcae 2-MSD / Parcae 2A / Parcae 2B / Parcae 2C
 437   2 Atlas-F SGS-1         64F     22. 2.78    Va  Navstar 1
 440   3 Atlas-F SGS-1         49F     13. 5.78    Va  Navstar 2
 445   4 Atlas-F SGS-1         47F      7.10.78    Va  Navstar 3
 446   1 Atlas-F Star-37S-ISS  29F     13.10.78    Va  Tiros N
 448   5 Atlas-F SGS-1         39F     11.12.78    Va  Navstar 4
 449   1 Atlas-F OIS           27F     24. 2.79    Va  Solwind (P78-1)
 451   2 Atlas-F Star-37S-ISS  25F     27. 6.79    Va  NOAA 6
 454   6 Atlas-F SGS-1         35F      9. 2.80    Va  Navstar 5
 455   3 Atlas-F MSD           64F      3. 3.80    Va  Parcae 3-MSD / Parcae 3A / Parcae 3B / Parcae 3C
 456   7 Atlas-F SGS-1         34F     26. 4.80    Va  Navstar 6
 457   3 Atlas-F Star-37S-ISS  19F     29. 5.80 P& Va  NOAA B
 460   4 Atlas-E MSD           68E      8.12.80 F  Va  Parcae 4-MSD / Parcae 4A / Parcae 4B / Parcae 4C / LIPS 1
 463   4 Atlas-F Star-37S-ISS  87F     23. 6.81    Va  NOAA 7
 466   8 Atlas-E SGS-1         76E     18.12.81 F  Va  Navstar 7
 469   5 Atlas-E Star-37S-ISS  60E     20.12.82    Va  DMSP-5D2 06
 470   1 Atlas-H MSD           6001H    9. 2.83    Va  Parcae 5-MSD / Parcae 5A / Parcae 5B / Parcae 5C / LIPS 2
 471   6 Atlas-E Star-37S-ISS  73E     28. 3.83    Va  NOAA 8
 473   2 Atlas-H MSD           6002H   10. 6.83    Va  Parcae 6-MSD / Parcae 6A / Parcae 6B / Parcae 6C
 474   1 Atlas-E SGS-2         75E     14. 7.83    Va  Navstar 8
 475   7 Atlas-E Star-37S-ISS  58E     17.11.83    Va  DMSP-5D2 07
 476   3 Atlas-H MSD           6003H    5. 2.84    Va  Parcae 7-MSD / Parcae 7A / Parcae 7B / Parcae 7C
 478   2 Atlas-E SGS-2         42E     13. 6.84    Va  Navstar 9 (USA 1)
 479   3 Atlas-E SGS-2         14E      8. 9.84    Va  Navstar 10 (USA 5)
 480   8 Atlas-E Star-37S-ISS  39E     12.12.84    Va  NOAA 9
 481   2 Atlas-E OIS           41E     12. 3.85    Va  Geosat
 485   4 Atlas-E SGS-2         55E      8.10.85    Va  Navstar 11 (USA 10)
 486   4 Atlas-H MSD           6004H    9. 2.86    Va  Parcae 8-MSD (USA 15) / Parcae 8A / Parcae 8B / Parcae 8C (USA 16-18)
 487   9 Atlas-E Star-37S-ISS  52E     17. 9.86    Va  NOAA 10
 490   5 Atlas-H MSD           6005H   15. 5.87    Va  Parcae 9-MSD (USA 22) / Parcae 9A / Parcae 9B / Parcae 9C (USA 23-25) / LIPS 3
 491  10 Atlas-E Star-37S-ISS  59E     19. 6.87    Va  DMSP-5D2 08 (USA 26)
 492  11 Atlas-E Star-37S-ISS  54E      2. 2.88    Va  DMSP-5D2 09 (USA 29)
 493  12 Atlas-E Star-37S-ISS  63E     24. 9.88    Va  NOAA 11
 495   1 Atlas-E Altair-3A     28E     11. 4.90    Va  POGS & SSR / TEX / SCE (Stacksat 1-3, USA 56-58, P87-2)
 497  13 Atlas-E Star-37S-ISS  61E      1.12.90    Va  DMSP-5D2 10 (USA 68)
 499  14 Atlas-E Star-37S-ISS  50E     14. 5.91    Va  NOAA 12
 500  15 Atlas-E Star-37S-ISS  53E     28.11.91    Va  DMSP-5D2 11 (USA 73)
 509  16 Atlas-E Star-37S-ISS  34E      9. 8.93    Va  NOAA 13
 516  17 Atlas-E Star-37S-ISS  20E     29. 8.94    Va  DMSP-5D2 12 (USA 106)
 519  18 Atlas-E Star-37S-ISS  11E     30.12.94    Va  NOAA 14
 523  19 Atlas-E Star-37S-ISS  45E     24. 3.95    Va  DMSP-5D2 13 (USA 109)

*  = mission suborbitale
!  = le lanceur est détruit à cause l' éfondrement de la coiffe
%  = OV1 7 n' atteint pas son orbite
$  = OV1 11 n' atteint pas son orbite
&  = NOAA-B n' atteint pas son orbite suite à une fuite de carburant du ISS



ATLAS Agena

Le lanceur Atlas Agena arrive sur le marché en 1960. Il est l' association d' un étage de base Atlas D  et d' un étage Agéna. La famille Agena a son origine auprès d' un concept de l' USAF. L' Agena originellement appelé 'Hustler', est basé sur un moteur pour une arme nucléaire placé en pod sous l' aile d' un bombardier B-58 Hustler.
De 1960 à  1978, pas moins de 109 Atlas Agena seront lancés en 8 versions aussi bien pour les besoins des militaires que de la NASA pour les sondes vers la lune et les autres planètes du système solaire avec 16 échec (dont deux partiels).



ATLAS LV 3 AGENA A

L' étage Agena A (3790 kg) 5,7 m de long pour 1,2 m de diamètre utilise un moteur Bell de 6 tonnes de poussée le 8001 alimenté en kérosène et le 8048 alimenté en ergols stockable (UDMH et acide nitrique). Associé à un étage de base Atlas D, c' est un lanceur de 30 m de hauteur capable de placer 800 kg en GTO.

Quatre lancements sont réalisés par cette version entre le 26 février 1960 et le 30 janvier 1961 pour mettre en orbite deux satellites militaires MIDAS et SAMOS avec deux échecs premier et troisième tir. La capacité de lancement permettant la mise en orbite de charges de 2000 kg en LEO.



ATLAS LV 3 AGENA B

Avec un étage Agena B au sommet d' un Atlas E, les américains conçoivent un lanceur capable de placer 2310 kg en LEO 300 en vitesse de libération et 180 vers Mars ou Venus.
L' Agena B (7167 kg) est un étage de 7 m de long équipé d' un moteur Bell de 6,4 tonnes de poussée (version 8081 et 8069 alimenté en ergols stockage réallumable en vol.

28 Atlas LV3 Agena B seront lancés entre juillet 1961 et mars 1965 pour lancer des satellites militaires SAMOS et MIDAS, les sondes lunaire Ranger 1 à 9, Mariner 1 et 2 et OGO 1 en septembre 1964 avec 7 échec dont deux partiels.



ATLAS LV 3 AGENA D

Comme l' Atlas Agena B dont elle dérive, l' Atlas Agena D associe un étage de base Atlas E et un étage Agena D (6821 kg)  conçue pour s' adapter à de nombreuses charges utiles. Haute de 31 m, elle peut placer 2392 kg en LEO et  220 kg vers Mars ou Venus. Selon les missions, un troisième et quatrième étage est ajouté (Buner 2 774 kg et Star 17 124 kg).

L' Atlas Agena D est lancé 15 fois de juillet 1963 à juillet 1965 pour les militaires (satellites KH et VELA) et la NASA avec Mariner 3 et 4 avec succès.

atlas LV3 agena A

atlas LV3 agena B

atlas LV3 agena D



ATLAS SLV 3 AGENA B

Avec un étage de base Atlas E à poussé augmentée et un Agena B au sommet, la NASA propose l' Atlas SLV 3 Agena B qui n' est lancé qu' une seule fois le  7 juin 1966 de cap Canaveral pour placer en orbite OGO 3.



ATLAS SLV 3 AGENA D

Comme pour l' Atlas SLV 3 Agena B, cette version utilise l' Atlas e à poussé augmentée comme étage de base. 47 sont lancés de lancés d' oût 1964 à novembre 1967 principalement de Vandenberg (32 tirs) pour placer  des satellites militaires, les cibles Agena du programme Gemini (GATV 6, 8, 9, 10, 11 et 12), les Lunar Orbiter 1 à 5, Mariner 5 en juin 1967 et les satellites de télécommunication ATS 1 à 3. 6 échec seront dénombrés dont 1 partiel.



ATLAS SLV3A AGENA D

12 Atlas de ce type sont lancés de  mars 1968 à avril 1978 de Cap Canaveral pour placer diverses charges en orbite dont OGO 5 en 1968. Cette version ne compte qu' un échec  le 4 décembre 1971 (6eme tir).



ATLAS SLV 3B AGENA D

Une seule fusée de ce type est lancé le  8 avril 1966 de Cap Canaveral pour placer OAO 1 en orbite.

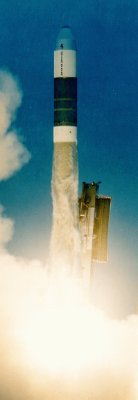

ATLAS F AGENA D

Cette dernière version associe un Atlas F (avec moteur MA 3) et un Agena D et une capacité de 2300 kg en LEO. Une seule est lancé le 27 juin 1978 de Vandenberg pour placer en orbite Seasat 1.



atlas LV3 agena B atlas SLV3 agena D atlas SLV3A agena D atlas SLV3B agena D lancement OA 1 atlas F agena D

ATLAS AGENA LISTING DES LANCEMENTS

Atl    No Type                SerialNo    Date        LS       Payload
 -----------------------------------------------------------------------------------------------------
  45   1 Atlas-LV3 Agena-A      29D       26. 2.60 F  CC LC14  Midas 1
  52   2 Atlas-LV3 Agena-A      45D       24. 5.60    CC LC14  Midas 2
  67   3 Atlas-LV3 Agena-A      57D       11.10.60 F  Va LC1-1 Samos-E1 1 (Samos 1)
  77   4 Atlas-LV3 Agena-A      70D       31. 1.61    Va LC1-1 Samos-E1 2 (Samos 2)
  89   1 Atlas-LV3 Agena-B      97D       12. 7.61    Va LC1-2 Midas 3
  93   2 Atlas-LV3 Agena-B      111D      23. 8.61 P  CC LC12  Ranger 1
  95   3 Atlas-LV3 Agena-B      106D       9. 9.61 F  Va LC1-1 Samos-E2 1 (Samos 3)
  99   4 Atlas-LV3 Agena-B      105D      21.10.61    Va LC1-2 Midas 4 / Westford 1
 101   5 Atlas-LV3 Agena-B      117D      18.11.61 P  CC LC12  Ranger 2
 102   6 Atlas-LV3 Agena-B      108D      22.11.61 F  Va LC1-1 Samos-E5 1 (Samos 4)
 111   7 Atlas-LV3 Agena-B      114D      22.12.61    Va LC1-2 Samos-E5 2 (Samos 5)
 114   8 Atlas-LV3 Agena-B      121D      26. 1.62    CC LC12  Ranger 3
 120   9 Atlas-LV3 Agena-B      112D       7. 3.62    Va LC1-2 Samos-E5 3 (Samos 6)
 122  10 Atlas-LV3 Agena-B      110D       9. 4.62    Va LC1-2 Midas 5 / Westford Drag
 125  11 Atlas-LV3 Agena-B      133D      23. 4.62    CC LC12  Ranger 4
 126  12 Atlas-LV3 Agena-B      118D      26. 4.62    Va LC1-1 Samos-E6 1 (Samos 7)
 131  13 Atlas-LV3 Agena-B      115D      17. 6.62    Va LC1-1 Samos-E6 2 (Samos 8)
 135  14 Atlas-LV3 Agena-B      120D      18. 7.62    Va LC1-1 Samos-E6 3 (Samos 9)
 137  15 Atlas-LV3 Agena-B      145D      22. 7.62 F  CC LC12  Mariner 1
 139  16 Atlas-LV3 Agena-B      124D       5. 8.62    Va LC1-1 Samos-E6 4 (Samos 10)
 144  17 Atlas-LV3 Agena-B      179D      27. 8.62    CC LC12  Mariner 2
 148  18 Atlas-LV3 Agena-B      215D      18.10.62    CC LC12  Ranger 5
 152  19 Atlas-LV3 Agena-B      128D      11.11.62    Va LC1-1 Samos-E6 5 (Samos 11) / TRS 1
 156  20 Atlas-LV3 Agena-B      131D      17.12.62 F  Va LC1-2 Midas 6 / TRS 3 / TRS 4
 173  21 Atlas-LV3 Agena-B      119D       9. 5.63    Va LC1-2 Midas 7 / Dash 1 / TRS 5 / TRS 6 / Westford 2
 177  22 Atlas-LV3 Agena-B      139D      12. 6.63 F  Va LC1-2 Midas 8 / TRS 7 / TRS 8
 179   1 Atlas-LV3 Agena-D      201D      12. 7.63    Va LC2-3 KH-7 1
 180  23 Atlas-LV3 Agena-B      75D       19. 7.63    Va LC1-2 Midas 9 / Dash 2 / TRS 9 / TRS 10
 186   2 Atlas-LV3 Agena-D      212D       6. 9.63    Va LC2-3 KH-7 2
 192   3 Atlas-LV3 Agena-D      197D      17.10.63    CC LC13  Vela 1 / Vela 2 / ERS 12
 193   4 Atlas-LV3 Agena-D      224D      25.10.63    Va LC2-3 KH-7 3
 199   5 Atlas-LV3 Agena-D      227D      18.12.63    Va LC2-3 KH-7 4
 201  24 Atlas-LV3 Agena-B      199D      30. 1.64    CC LC12  Ranger 6
 203   6 Atlas-LV3 Agena-D      285D      25. 2.64    Va LC2-3 KH-7 5
 205   7 Atlas-LV3 Agena-D      296D      11. 3.64    Va LC2-3 KH-7 6
 209   8 Atlas-LV3 Agena-D      351D      23. 4.64    Va LC2-3 KH-7 7
 210   9 Atlas-LV3 Agena-D      350D      19. 5.64    Va LC2-3 KH-7 8
 213  10 Atlas-LV3 Agena-D      352D       6. 7.64    Va LC2-3 KH-7 9 / SSF-A 3
 214  11 Atlas-LV3 Agena-D      216D      17. 7.64    CC LC13  Vela 3 / Vela 4 / ERS 13
 215  25 Atlas-LV3 Agena-B      250D      28. 7.64    CC LC12  Ranger 7
 218   1 Atlas-SLV3 Agena-D     7101      14. 8.64    Va LC2-4 KH-7 10 / Hitchhiker 2
 221  26 Atlas-LV3 Agena-B      195D       5. 9.64    CC LC12  OGO 1
 224   2 Atlas-SLV3 Agena-D     7102      23. 9.64    Va LC2-4 KH-7 11
 225   3 Atlas-SLV3 Agena-D     7103       8.10.64 F  Va LC2-4 KH-7 12
 226  12 Atlas-LV3 Agena-D      353D      23.10.64    Va LC2-3 KH-7 13 / SSF-A 4
 227  13 Atlas-LV3 Agena-D      289D       5.11.64    CC LC13  Mariner 3
 228  14 Atlas-LV3 Agena-D      288D      28.11.64    CC LC12  Mariner 4
 231   4 Atlas-SLV3 Agena-D     7105       4.12.64    Va LC2-4 KH-7 14
 237   5 Atlas-SLV3 Agena-D     7106      23. 1.65    Va LC3-3 KH-7 15
 238  27 Atlas-LV3 Agena-B      196D      17. 2.65    CC LC12  Ranger 8
 242   6 Atlas-SLV3 Agena-D     7104      12. 3.65    Va LC2-3 KH-7 16
 244  28 Atlas-LV3 Agena-B      204D      21. 3.65    CC LC12  Ranger 9
 246   7 Atlas-SLV3 Agena-D     7401       3. 4.65    Va LC2-4 Snapshot / SECOR 4 (EGRS 4)
 248   8 Atlas-SLV3 Agena-D     7107      28. 4.65    Va LC2-4 KH-7 17 / SSF-B 1
 250   9 Atlas-SLV3 Agena-D     7108      27. 5.65    Va LC2-4 KH-7 18
 255  10 Atlas-SLV3 Agena-D     7109      25. 6.65    Va LC2-4 KH-7 19 / SSF-B 2
 257  11 Atlas-SLV3 Agena-D     7712      12. 7.65 F  Va LC2-4 KH-7 20
 258  15 Atlas-LV3 Agena-D      225D      20. 7.65    CC LC13  Vela 5 / Vela 6 / ORS 3
 259  12 Atlas-SLV3 Agena-D     7111       3. 8.65    Va LC2-4 KH-7 21 / SSF-B 3
 265  13 Atlas-SLV3 Agena-D     7110      30. 9.65    Va LC2-4 KH-7 22
 267  14 Atlas-SLV3 Agena-D     5301      25.10.65 F  CC LC14  GATV 6
 268  15 Atlas-SLV3 Agena-D     7113       8.11.65    Va LC2-4 KH-7 23 / Auroral (OPS 6232)
 271  16 Atlas-SLV3 Agena-D     7114      19. 1.66    Va LC2-4 KH-7 24 / OPS 3179
 274  17 Atlas-SLV3 Agena-D     7115      15. 2.66    Va LC2-4 KH-7 25 / Bluebell 2C / Bluebell 2S
 277  18 Atlas-SLV3 Agena-D     5302      16. 3.66    CC LC14  GATV 8
 278  19 Atlas-SLV3 Agena-D     7116      18. 3.66    Va LC2-4 KH-7 26 / NRL-PL 137
 282   1 Atlas-SLV3B Agena-D    5001       8. 4.66    CC LC12  OAO 1
 283  20 Atlas-SLV3 Agena-D     7117      19. 4.66    Va LC2-4 KH-7 27
 286  21 Atlas-SLV3 Agena-D     7118      14. 5.66    Va LC2-4 KH-7 28 / SSF-B 4
 287  22 Atlas-SLV3 Agena-D     5303      17. 5.66 F  CC LC14  GATV 9
 291  23 Atlas-SLV3 Agena-D     7119       3. 6.66    Va LC2-4 KH-7 29 / OPS 1856
 292   1 Atlas-SLV3 Agena-B     5601       7. 6.66    CC LC12  OGO 3
 293  24 Atlas-SLV3 Agena-D     7201       9. 6.66 F  Va LC1-2 MIDAS 10 RTS-1 1 / SECOR 6 (EGRS 6) / ORS 2
 297  25 Atlas-SLV3 Agena-D     7120      12. 7.66    Va SLC4E KH-7 30
 299  26 Atlas-SLV3 Agena-D     5305      18. 7.66    CC LC14  GATV 10
 301  27 Atlas-SLV3 Agena-D     5801      10. 8.66    CC LC13  Lunar Orbiter 1
 302  28 Atlas-SLV3 Agena-D     7121      16. 8.66    Va SLC4E KH-7 31 / SSF-B 5
 303  29 Atlas-SLV3 Agena-D     7202      19. 8.66    Va SLC3E MIDAS 11 RTS-1 2 / SECOR 7 (EGRS 7) / ORS 1
 304  30 Atlas-SLV3 Agena-D     5306      12. 9.66    CC LC14  GATV 11
 305  31 Atlas-SLV3 Agena-D     7123      16. 9.66    Va SLC4E KH-7 32 / SSF-B 6
 307  32 Atlas-SLV3 Agena-D     7203       5.10.66    Va SLC3E MIDAS 12 RTS-1 3 / SECOR 8 (EGRS 8)
 309  33 Atlas-SLV3 Agena-D     7122      12.10.66    Va SLC4E KH-7 33 / SGLS 1
 311  34 Atlas-SLV3 Agena-D     7124       2.11.66    Va SLC4E KH-7 34 / OPS 5424
 312  35 Atlas-SLV3 Agena-D     5802       6.11.66    CC LC13  Lunar Orbiter 2
 313  36 Atlas-SLV3 Agena-D     5307      11.11.66    CC LC14  GATV 12
 314  37 Atlas-SLV3 Agena-D     7125       5.12.66    Va SLC4E KH-7 35
 315  38 Atlas-SLV3 Agena-D     5101       7.12.66    CC LC12  ATS 1
 320  39 Atlas-SLV3 Agena-D     7126       2. 2.67    Va SLC4E KH-7 36
 321  40 Atlas-SLV3 Agena-D     5803       5. 2.67    CC LC13  Lunar Orbiter 3
 325  41 Atlas-SLV3 Agena-D     5102       6. 4.67 P  CC LC12  ATS 2 / Research Payload Module 481
 329  42 Atlas-SLV3 Agena-D     5804       4. 5.67    CC LC13  Lunar Orbiter 4
 331  43 Atlas-SLV3 Agena-D     7127      22. 5.67    Va SLC4E KH-7 37 / LOGACS
 332  44 Atlas-SLV3 Agena-D     7128       4. 6.67    Va SLC4E KH-7 38
 334  45 Atlas-SLV3 Agena-D     5401      14. 6.67    CC LC12  Mariner 5
 340  46 Atlas-SLV3 Agena-D     5805       1. 8.67    CC LC13  Lunar Orbiter 5
 345  47 Atlas-SLV3 Agena-D     5103       5.11.67    CC LC12  ATS 3
 353   1 Atlas-SLV3A Agena-D    5602A      4. 3.68    CC LC13  OGO 5
 363   2 Atlas-SLV3A Agena-D    5501A      6. 8.68    CC LC13 Canyon 1
 375   3 Atlas-SLV3A Agena-D    5502A     13. 4.69    CC LC13 Canyon 2
 386   4 Atlas-SLV3A Agena-D    5201A     19. 6.70    CC LC13 Rhyolite 1
 387   5 Atlas-SLV3A Agena-D    5203A      1. 9.70    CC LC13 Canyon 3
 397   6 Atlas-SLV3A Agena-D    5503A      4.12.71 F  CC LC13 Canyon 4
 404   7 Atlas-SLV3A Agena-D    5204A     20.12.72    CC LC13 Canyon 5
 405   8 Atlas-SLV3A Agena-D    5202A      6. 3.73    CC LC13 Rhyolite 2
 422   9 Atlas-SLV3A Agena-D    5506A     18. 6.75    CC LC13 Canyon 6
 428  10 Atlas-SLV3A Agena-D    5507A     23. 5.77    CC LC13 Canyon 7
 434  11 Atlas-SLV3A Agena-D    5504A     11.12.77    CC LC13 Rhyolite 3
 439  12 Atlas-SLV3A Agena-D    5505A      8. 4.78    CC LC13 Rhyolite 4
 442   1 Atlas-F Agena-D        23F       27. 6.78    Va  Seasat 1



LES ATLAS CENTAUR
LES LAUNCH COMPLEX 11, 12, 13 & 14

Tableau des lancements Guntert's Space Page © Gunter Dirk Krebs, 1996 - 2001
