LES LANCEURS US

LES INSTALLATIONS DE LANCEMENT
DES TITAN

SPACE LAUNCH COMPLEX 4

Les 2 pads SLC 4 sont situés au Sud de la base de Vandenberg en Californie. La base situé par 34,63° N et 120,5° W est utilisée par l'USAF depuis la fin des années 1950. En octobre 1958, elle est renommée Vandenberg (ancien  Cook AFB). Le premier missile lancé de Vandenberg est un Thor, le 16 décembre suivant depuis le LC 75-1-1 (futur SLC2).

La zone 395 était utilisée pour les missiles Titan 1 avec 4 silos enterrés, utilisés de 1959 à 1969. Le premier missile Titan 1 est lancé le 3 mai 1961 et le dernier le 5 mars 1965. Le premier Titan 2 est lancé le 16 février 1963 du pad 395. 58 missiles seront lancés jusqu'en juin 1976.

Les Titan 3 lancés de Vandenberg utilisaient les pad PALC 2-3 et 2-4, construit pour les Atlas Agena D à l'origine. Les installations reprenaient le dessin des pads de Floride, LC 36 et 13. Après 13 lancements de juillet 1963 à mars 1965, le pad 2-3 est modifié pour les Titan 3B Agena. Renommé Space Launch Complex 4 West, après que Point Arguello soit devenu une partie de la base aérienne de Vandenberg, le site voit décoller le premier Titan 3B le 29 juillet1966. Parmi les nombreuses modifications réalisées, la rehausse de la tour de service mobile, couleur jaune citron qui vient se parker à l'Est du pad lors des lancements. Après 68 lancements, le dernier Titan 3B sera lancé le 11 février 1987.

Le SLC4W est une nouvelle fois modifié  pour les Titan 3D avec 2 boosters SRM à propergols solides de part et d'autre du corps central. Le 15 juin 1971, la première Titan 3D décolle du SLC 4W. La dernière sera tiré le 17 novembre 1982 après 22 tirs.

Le 5 septembre 1988, le premier des 14 Titan 2 restauré, 23G est lancé du SLC 4E.
Le 8 mars 1991, premier lancement d'un Titan 4 du SLC 4W. 11 seront lancés jusqu'au 5 octobre 2001, dont le Titan porteur de la sonde Clémentine vers la lune en janvier 1994.

Le SLC 4W termine sa carrière le 10 octobre 2003 avec le lancement de la 13eme titan 23G. 93 lancements ont été réalisés. Grâce à un contrat de 3 millions $ de l'USAF, Lockheed Martin sécurisera le pad au cours des deux prochaines années, en enlevant notamment toutes lignes d'alimentation en ergols toxiques, gaz pressurisé et systèmes de stockage.

La tour de service du SLC4W est démolie en septembre 2014. La société Space X qui utilise depuis 2013 le SLC 4E juste à coté, commence l'aménagement en juillet 2014 d'une zone d'atterrissage pour les premiers étages du Falcon 9 à l'endroit où stationnait la tour de service du pad, à l'image de la zone d'atterrissage 1 sur le LC 13 de Cap Canaveral, en Floride. Le premier booster Falcon 9 atterrit sur le site, rebaptisé LZ4 en octobre 2018, ayant été lancé du pad SLC 4E, en face.

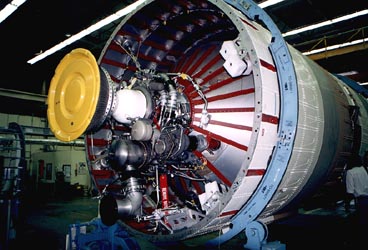

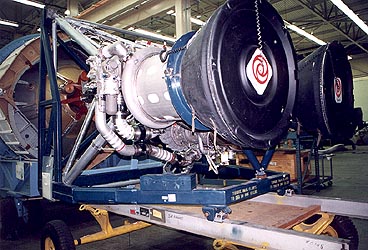

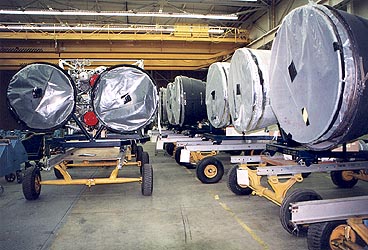

Processing des Titan 2 à Vandenberg

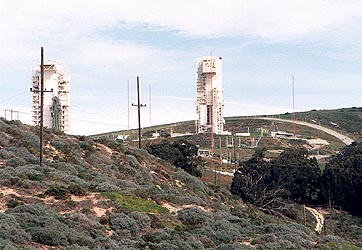

SLC 4 East

SLC 4W

SLC4W titan 3B.gif (144163 octets)   SLC4W titan 23G.gif (177774 octets)    SLC 4W titan 2G.jpg (26642 octets)

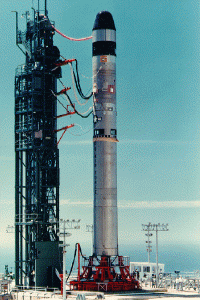

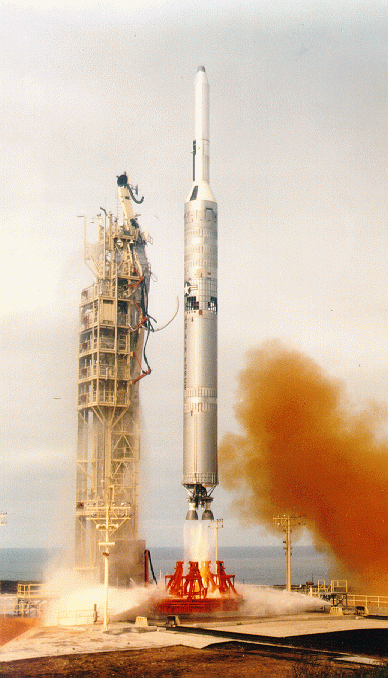

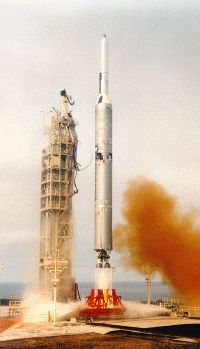

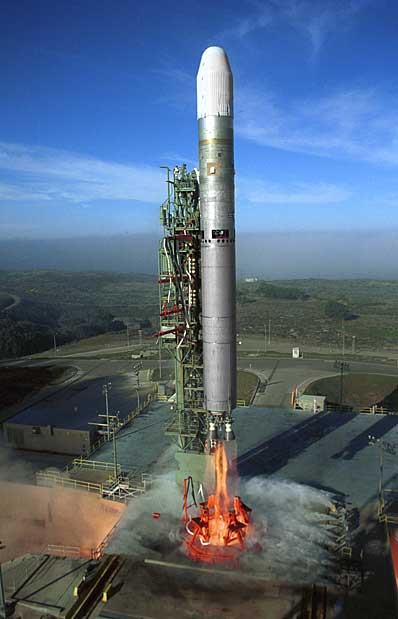

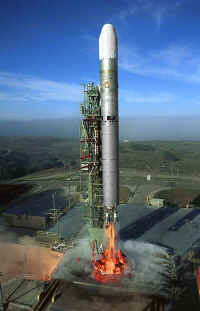

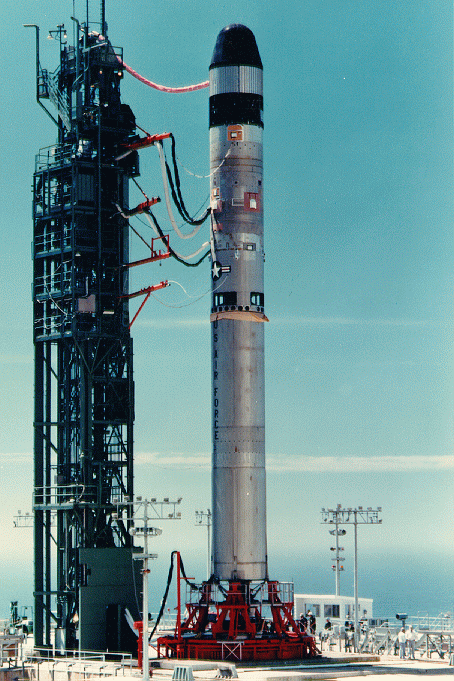

 Lancement d'un Titan 32B Agena Un Titan 23 G sure le SLC 4W Lancement du dernier Titan 23G

SLC 4W titan 2.jpg (36193 octets)

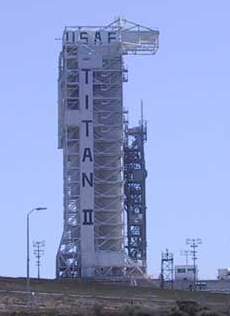

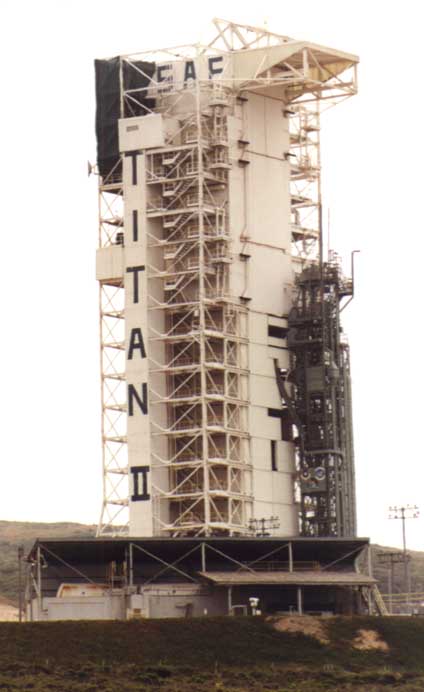

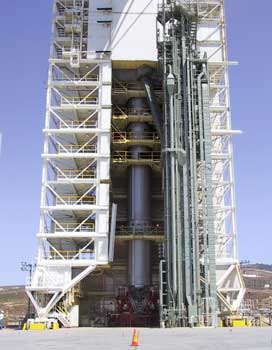

Le SLC 4W avec le dernier Titan 2 sur le pad en octobre 2003

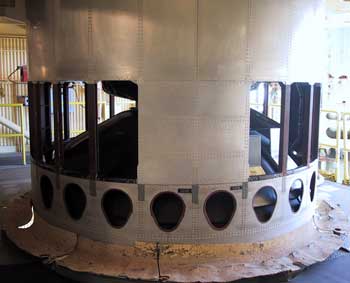

Ci dessous, la table de lancement.

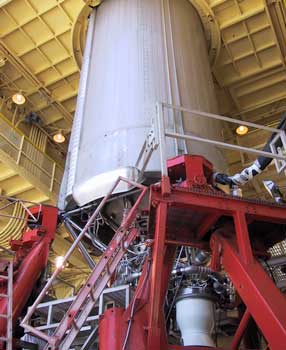

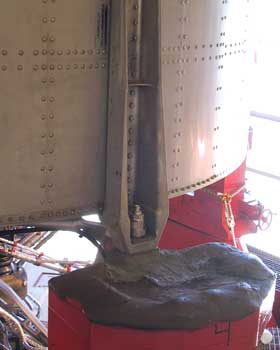

Le Titan 2 est attaché sur la table de lancement par un système de boulons explosif.

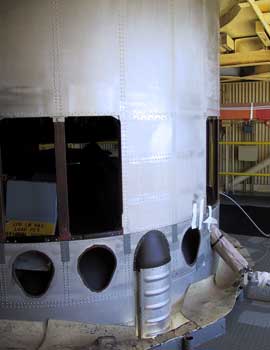

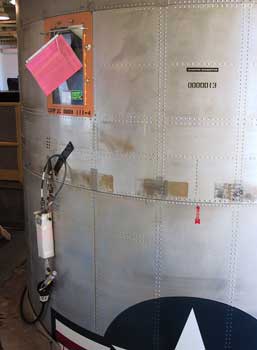

Vue de l'inter-étage du Titan avec les système de remplissage en ergols et le plan de séparation étage 1/2





LES LANCEMENTS DE TITAN DU SLC 4
   9    1  3B-1       Titan-3B Agena-D            29. 7.66   Va  KH-8 1
  11    2  3B-2       Titan-3B Agena-D            28. 9.66   Va  KH-8 2
  13    3  3B-3       Titan-3B Agena-D            14.12.66   Va  KH-8 3
  15    4  3B-4       Titan-3B Agena-D            24. 3.67   Va  KH-8 4
  16    5  3B-5       Titan-3B Agena-D            26. 4.67 F Va  KH-8 5
  18    6  3B-8       Titan-3B Agena-D            20. 6.67   Va  KH-8 6
  20    7  3B-9       Titan-3B Agena-D            16. 8.67   Va  KH-8 7
  21    8  3B-10      Titan-3B Agena-D            19. 9.67   Va  KH-8 8
  22    9  3B-11      Titan-3B Agena-D            25.10.67   Va  KH-8 9
  23   10  3B-12      Titan-3B Agena-D             5.12.67   Va  KH-8 10
  24   11  3B-13      Titan-3B Agena-D            18. 1.68   Va  KH-8 11
  25   12  3B-14      Titan-3B Agena-D            13. 3.68   Va  KH-8 12
  26   13  3B-15      Titan-3B Agena-D            17. 4.68   Va  KH-8 13
  27   14  3B-16      Titan-3B Agena-D             5. 6.68   Va  KH-8 14
  29   15  3B-17      Titan-3B Agena-D             6. 8.68   Va  KH-8 15
  30   16  3B-18      Titan-3B Agena-D            10. 9.68   Va  KH-8 16
  32   17  3B-19      Titan-3B Agena-D             6.11.68   Va  KH-8 17
  33   18  3B-20      Titan-3B Agena-D             4.12.68   Va  KH-8 18
  34   19  3B-6       Titan-3B Agena-D            22. 1.69   Va  KH-8 19
  36   20  3B-7       Titan-3B Agena-D             4. 3.69   Va  KH-8 20
  37   21  3B-21      Titan-3B Agena-D            15. 4.69   Va  KH-8 21
  39   22  3B-22      Titan-3B Agena-D             3. 6.69   Va  KH-8 22
  40   23  3B-23      Titan-3B Agena-D            22. 8.69   Va  KH-8 23
  41   24  3B-24      Titan-3B Agena-D            24.10.69   Va  KH-8 24
  42   25  3B-25      Titan-3B Agena-D            14. 1.70   Va  KH-8 25
  44   26  3B-26      Titan-3B Agena-D            15. 4.70   Va  KH-8 26
  45   27  3B-27      Titan-3B Agena-D            25. 6.70   Va  KH-8 27
  46   28  3B-28      Titan-3B Agena-D            18. 8.70   Va  KH-8 28
  47   29  3B-29      Titan-3B Agena-D            23.10.70   Va  KH-8 29
  49    1  3B-30      Titan-3(23)B Agena-D        21. 1.71   Va  KH-8 30
  50    1  3B-36      Titan-3(33)B Agena-D        21. 3.71   Va  Jumpseat 1
  51    2  3B-31      Titan-3(23)B Agena-D        22. 4.71   Va  KH-8 31
  54    1  3B-32      Titan-3(24)B Agena-D        12. 8.71   Va  KH-8 32
  55    2  3B-33      Titan-3(24)B Agena-D        23.10.71   Va  KH-8 33
  58    2  3B-37      Titan-3(33)B Agena-D        16. 2.72 F Va  Jumpseat 2
  60    3  3B-34      Titan-3(24)B Agena-D        17. 3.72   Va  KH-8 34
  61    4  3B-35      Titan-3(24)B Agena-D        20. 5.72 F Va  KH-8 35
  63    5  3B-39      Titan-3(24)B Agena-D         1. 9.72   Va  KH-8 36
  65    6  3B-40      Titan-3(24)B Agena-D        21.12.72   Va  KH-8 37
  67    7  3B-41      Titan-3(24)B Agena-D        16. 5.73   Va  KH-8 38
  69    8  3B-43      Titan-3(24)B Agena-D        26. 6.73 F Va  KH-8 39
  71    3  3B-38      Titan-3(33)B Agena-D        21. 8.73   Va  Jumpseat 3
  72    9  3B-42      Titan-3(24)B Agena-D        27. 9.73   Va  KH-8 40
  76   10  3B-44      Titan-3(24)B Agena-D        13. 2.74   Va  KH-8 41
  79   11  3B-45      Titan-3(24)B Agena-D         6. 6.74   Va  KH-8 42
  80   12  3B-46      Titan-3(24)B Agena-D        14. 8.74   Va  KH-8 43
  83    1  3B-50      Titan-3(34)B Agena-D        10. 3.75   Va  Jumpseat 4
  84   13  3B-48      Titan-3(24)B Agena-D        18. 4.75   Va  KH-8 44
  89   14  3B-47      Titan-3(24)B Agena-D         9.10.75   Va  KH-8 45
  94   15  3B-52      Titan-3(24)B Agena-D .      22. 3.76   Va  KH-8 46
  95    2  3B-55      Titan-3(34)B Agena-D         2. 6.76   Va  SDS 1
  98    3  3B-56      Titan-3(34)B Agena-D         6. 8.76   Va  SDS 2
  99   16  3B-51      Titan-3(24)B Agena-D        15. 9.76   Va  KH-8 47
 102   17  3B-54      Titan-3(24)B Agena-D .      13. 3.77   Va  KH-8 48
 107   18  3B-58      Titan-3(24)B Agena-D .      23. 9.77   Va  KH-8 49
 108    4  3B-49      Titan-3(34)B Agena-D        25. 2.78   Va  Jumpseat 5
 113    5  3B-57      Titan-3(34)B Agena-D         5. 8.78   Va  SDS 3
 116   19  3B-61      Titan-3(24)B Agena-D        28. 5.79   Va  KH-8 50
 122    6  3B-53      Titan-3(34)B Agena-D        13.12.80   Va  SDS 4
 123   20  3B-59      Titan-3(24)B Agena-D        28. 2.81   Va  KH-8 51
 125    7  3B-60      Titan-3(34)B Agena-D        24. 4.81 P Va  Jumpseat 6
 128   21  3B-62      Titan-3(24)B Agena-D .      21. 1.82   Va  Indigo 1 + 4 Subsat
 133   22  3B-63      Titan-3(24)B Agena-D        15. 4.83   Va  KH-8 52
 135    8  3B-65      Titan-3(34)B Agena-D        31. 7.83   Va  Jumpseat 7
 138   23  3B-67      Titan-3(24)B Agena-D        17. 4.84   Va  KH-8 53
 140    9  3B-64      Titan-3(34)B Agena-D        28. 8.84   Va  SDS 5 (USA 4)
 143   10  3B-69      Titan-3(34)B Agena-D         8. 2.85   Va  SDS 6 (USA 9)
 146   11  3B-66      Titan-3(34)B Agena-D        12. 2.87   Va  SDS 7 (USA 21)
  53    1  3D-1       Titan-3D                    15. 6.71   Va  KH-9 1
  57    2  3D-2       Titan-3D                    20. 1.72   Va  KH-9 2 / SSF-B 22
  62    3  3D-5       Titan-3D                     7. 7.72   Va  KH-9 3 / SSF-B 23
  64    4  3D-3       Titan-3D                    10.10.72   Va  KH-9 4 / SSF-C 3
  66    5  3D-6       Titan-3D                     9. 3.73   Va  KH-9 5
  70    6  3D-7       Titan-3D                    13. 7.73   Va  KH-9 6
  73    7  3D-8       Titan-3D                    10.11.73   Va  KH-9 7 / SSF-B 24 /
  77    8  3D-9       Titan-3D                    10. 4.74   Va  KH-9 8 / SSF-B 25 /
  81    9  3D-4       Titan-3D                    29.10.74   Va  KH-9 9 / SSF-B 26 / )
  86   10  3D-10      Titan-3D                     8. 6.75   Va  KH-9 10 / SSF-C 5
  90   11  3D-13      Titan-3D                     4.12.75   Va  KH-9 11 / S3 2 (S73-6)
  97   12  3D-14      Titan-3D                     8. 7.76   Va  KH-9 12 / SSF-D 1 /
 100   13  3D-15      Titan-3D                    19.12.76   Va  KH-11 1
 104   14  3D-17      Titan-3D                    27. 6.77   Va  KH-9 13
 109   15  3D-20      Titan-3D                    16. 3.78   Va  KH-9 14 / SSF-D 2
 112   16  3D-18      Titan-3D                    14. 6.78   Va  KH-11 2
 115   17  3D-21      Titan-3D                    16. 3.79   Va  KH-9 15 / SSF-D 3
 120   18  3D-19      Titan-3D                     7. 2.80   Va  KH-11 3
 121   19  3D-16      Titan-3D                    18. 6.80   Va  KH-9 16 / SSF-C 6
 126   20  3D-22      Titan-3D                     3. 9.81   Va  KH-11 4
 130   21  3D-24      Titan-3D                    11. 5.82   Va  KH-9 17 / SSF-D 4
 132   22  3D-23      Titan-3D                    17.11.82   Va  KH-11 5
 134    1  34D-5      Titan-34D                   20. 6.83   Va  KH-9 18 / SSF-C 7
 139    2  34D-4      Titan-34D                   25. 6.84   Va  KH-9 19 (USA 2) /
 141    3  34D-6      Titan-34D                    4.12.84   Va  KH-11 6 (USA 6)
 144    4  34D-7      Titan-34D                   28. 8.85 F Va  KH-11 7
 145    5  34D-9      Titan-34D                   18. 4.86 F Va  KH-9 20 / SSF-D 6
 147    6  34D-15     Titan-34D                   26.10.87   Va  KH-11 8 (USA 27)
 150    7  34D-14     Titan-34D                    6.11.88   Va  KH-11 9 (USA 33)


   4  K- 5        2 Titan-4(03)A            08.03.91   Va SLC-4E  Lacrosse 2 (USA 69)
   5  K- 8        3 Titan-4(03)A            08.11.91   Va SLC-4E  SLDCOM 2(USA 72)/
   6  K- 3        4 Titan-4(04)A            28.11.92   Va SLC-4E  KH-12 1 (USA 86)
   7  K-11        5 Titan-4(03)A            02.08.93 F Va SLC-4E  SLDCOM 3/NOSS-2 3A/
  15  K-15        6 Titan-4(04)A            05.12.95   Va SLC-4E  KH-12 2 (USA 116)
  17  K-22        7 Titan-4(03)A            12.05.96   Va SLC-4E  SLDCOM 4(USA119)/
  19  K-13        9 Titan-4(04)A            20.12.96   Va SLC-4E  KH-12 3 (USA 129)
  22  A-18       10 Titan-4(03)A            23.10.97   Va SLC-4E  Lacrosse 3 (USA 133)
  28  B-12        1 Titan-4(03)B            22.05.99   Va SLC-4E  EIS 1 (USA 144)
  30  B-28        2 Titan-4(03)B            17.08.00   Va SLC-4E  Lacrosse 4 (USA 152)
  33  B-34        3 Titan-4(04)B            05.10.01   Va SLC-4E  KH-12 4 (USA 161)
