LA TOUR RSS Rotative Service Structure

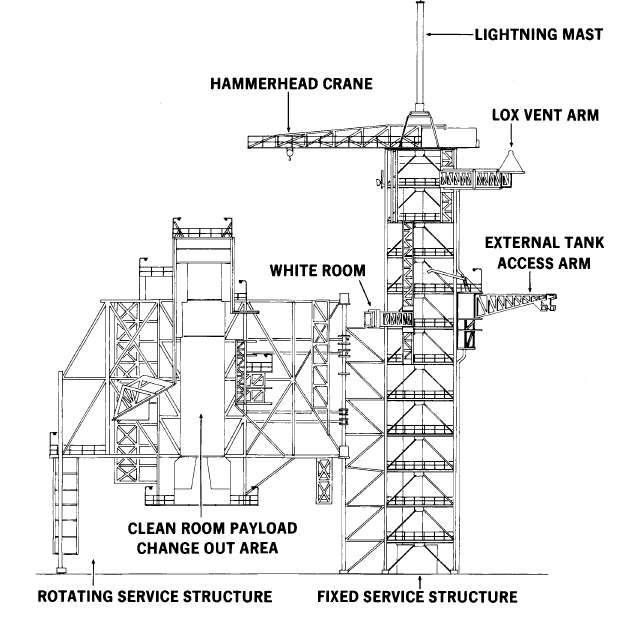

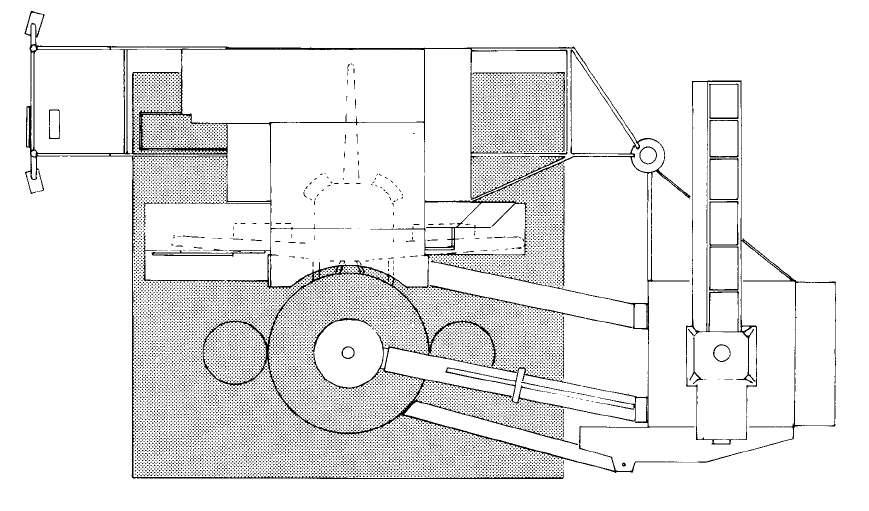

LC 39 FSS RSS dessin 02.jpg (72701 octets) Accolée à la tour fixe FSS, la Rotative Structure Service RSS permet plusieurs fonctions, comme l' installation des charges utiles verticales dans la soute sur le pad, le ravitaillement en ergols et la protection de l' Orbiter contre l'environnement extérieur.

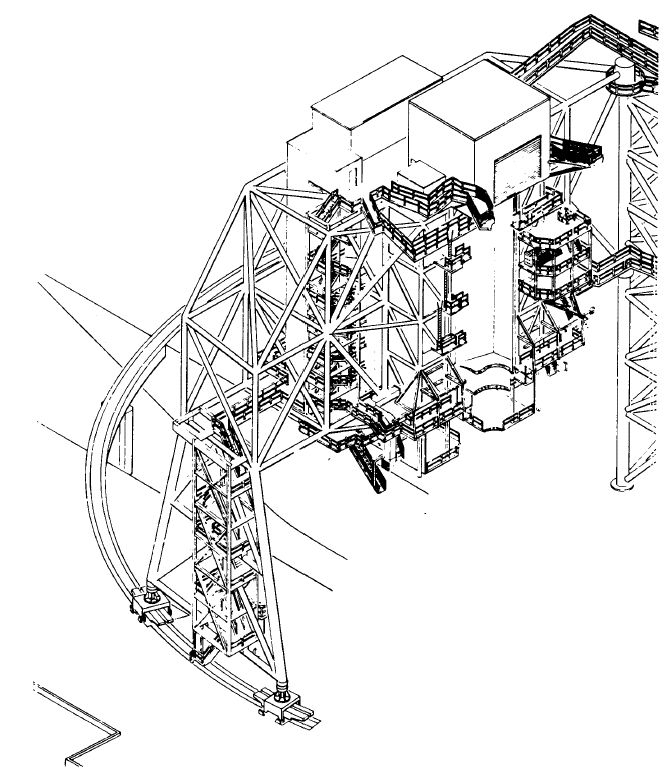

LC 39 RSS dessin 03.jpg (109878 octets)

LC 39 FSS RSS dessin 01.jpg (54679 octets)

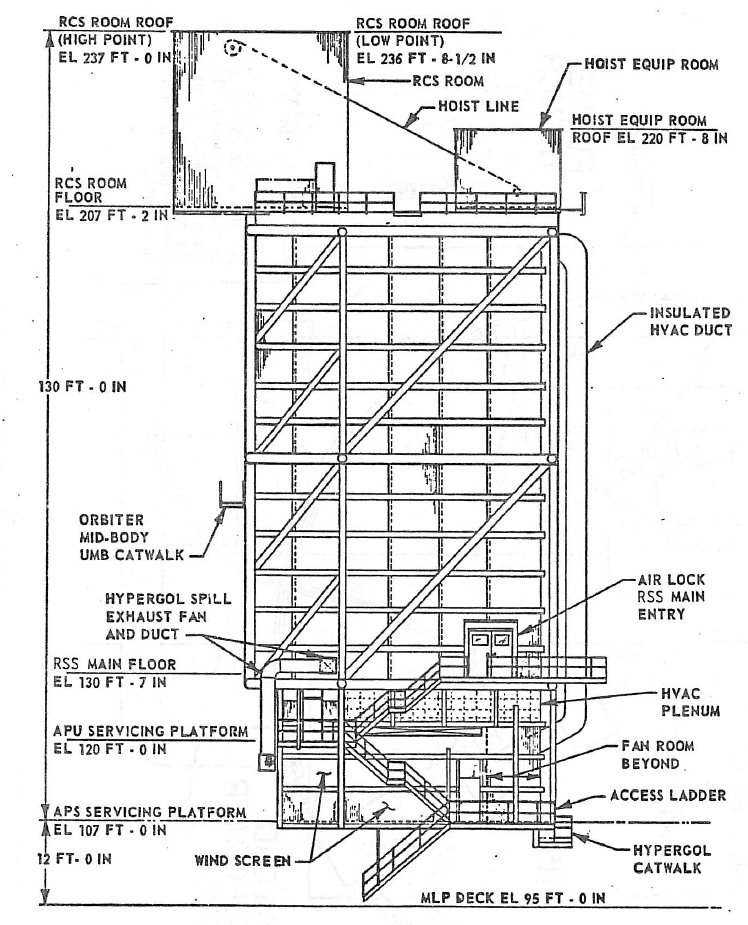

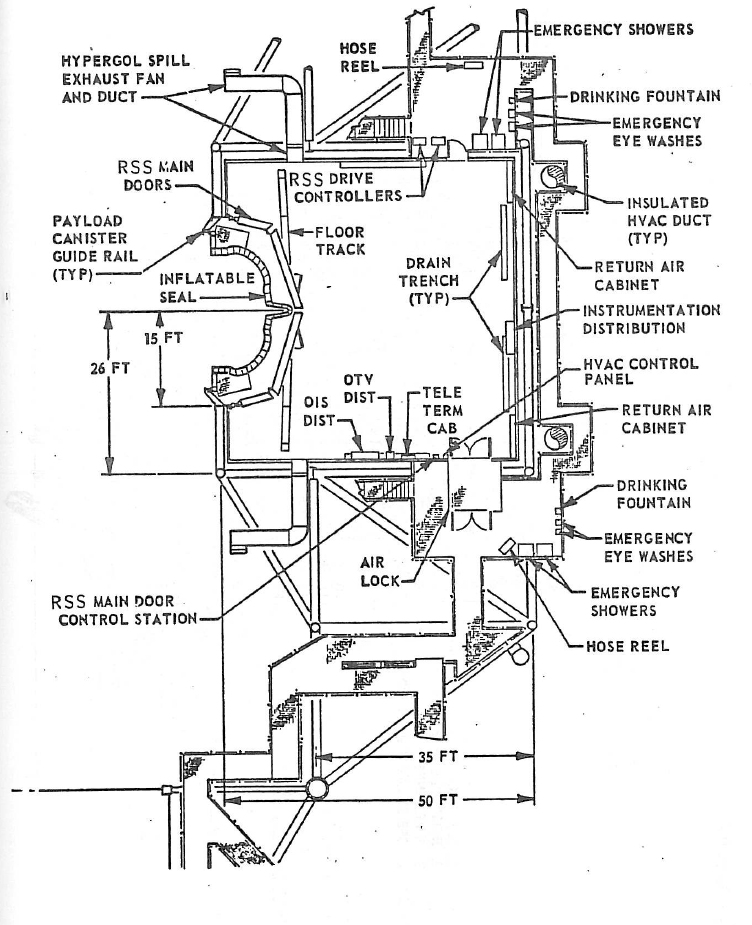

LC39 RSS PCR diagramme1.jpg (395365 octets) LC39 RSS PCR diagramme2.jpg (331036 octets)

La tour RSS mesure 36 m de long, 15 m de large et 39 m de hauteur pour une masse de 5000 tonnes. Elle repose sur une jambe elle même montée sur un rail semi-circulaire lui permettant d' accomplir une rotation de 120 ° sur un rayon de 36,6 m. La jambe est équipée de deux tracteurs avec 8 trains de roues en acier alimentés par des moteurs électriques à courant continu.
La RSS pivote à raison de 5 mètres par minute sur une charnière de la tour FSS jusqu' a ce que la salle de transit arrive au coté droit de l' Orbiter (30 minutes sont nécessaire pour recouvrir le Shuttle).
Cette salle de transit est appelée la Payload Changeout Room, c' est une salle dite blanche qui permet le chargement et le déchargement de la soute des Orbiter dans un environnement propre sans contamination extérieure. La plupart des charges utiles sont intégrées à la verticale sur le pad de par leur configuration. Seul le Spacelab est intégré horizontalement dans l' OPF.

LC39 RSS 1977.jpg (141936 octets)    LC39 RSS 1981.jpg (91117 octets)    LC39 RSS 06pd0858.jpg (590107 octets)

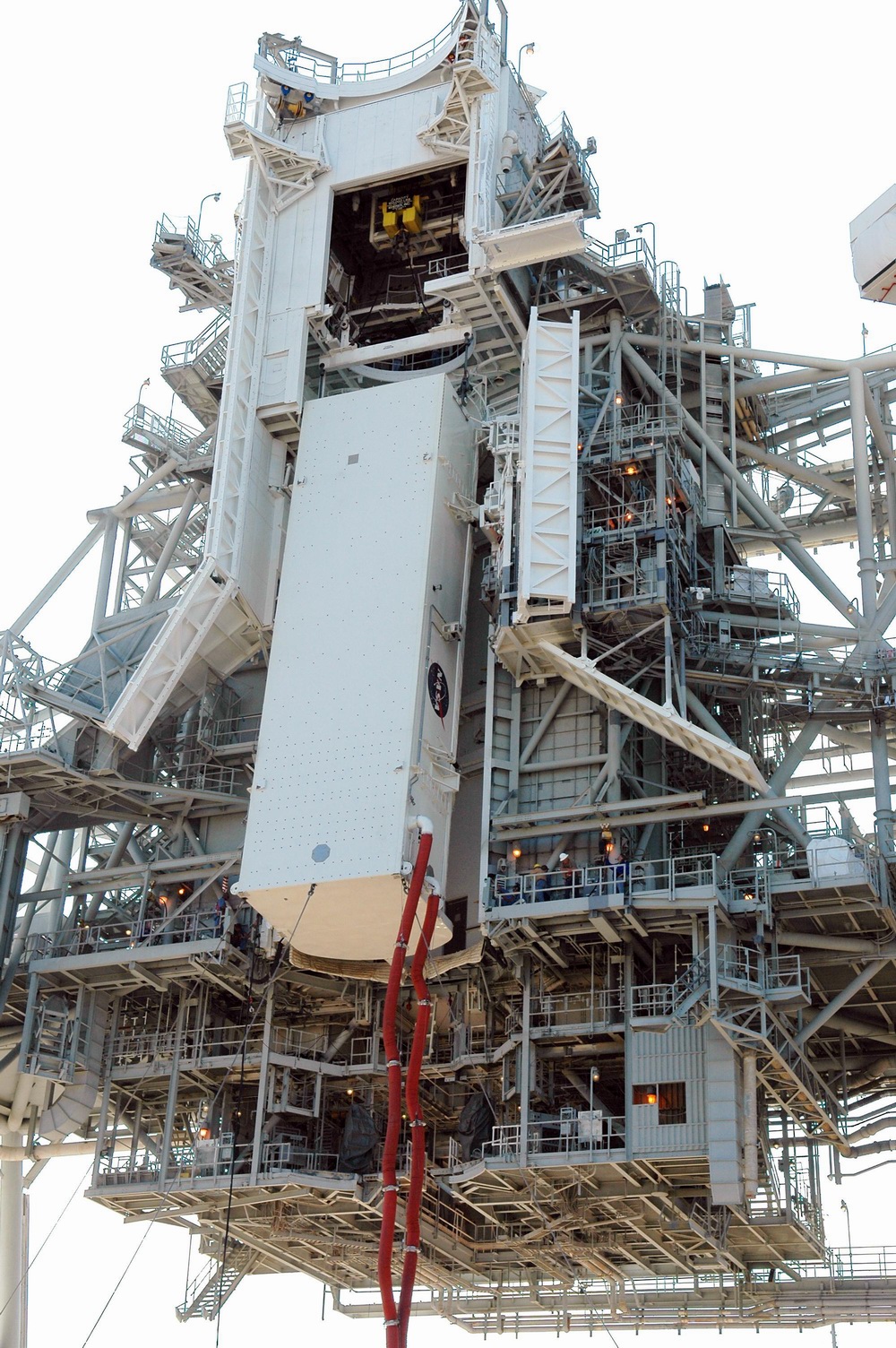

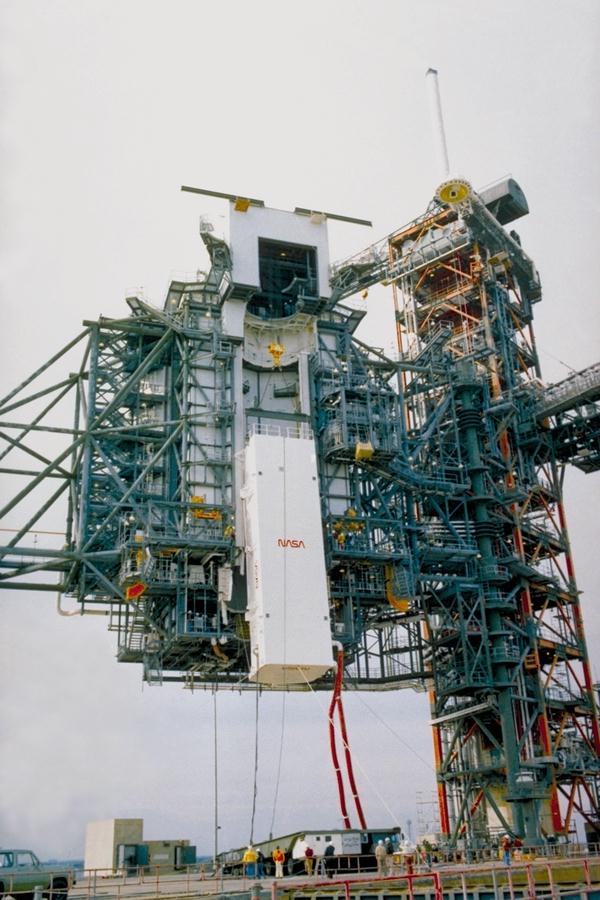

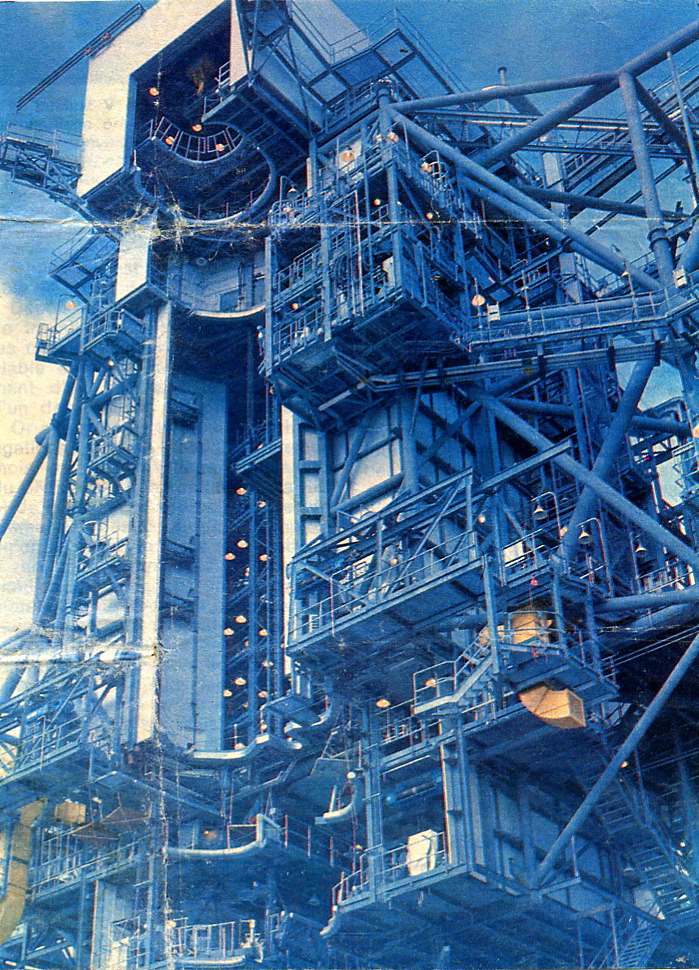

La tour RSS 1977, 1981 et 2006

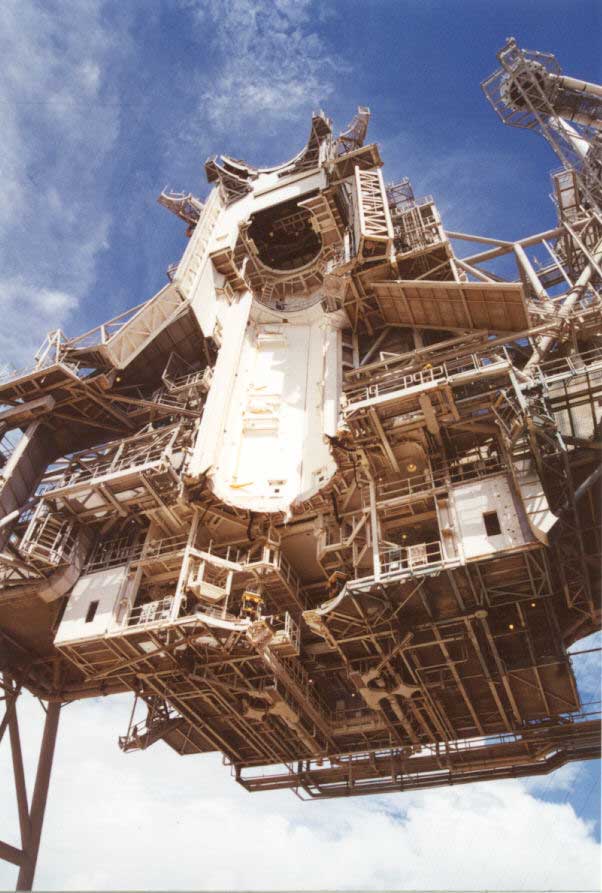

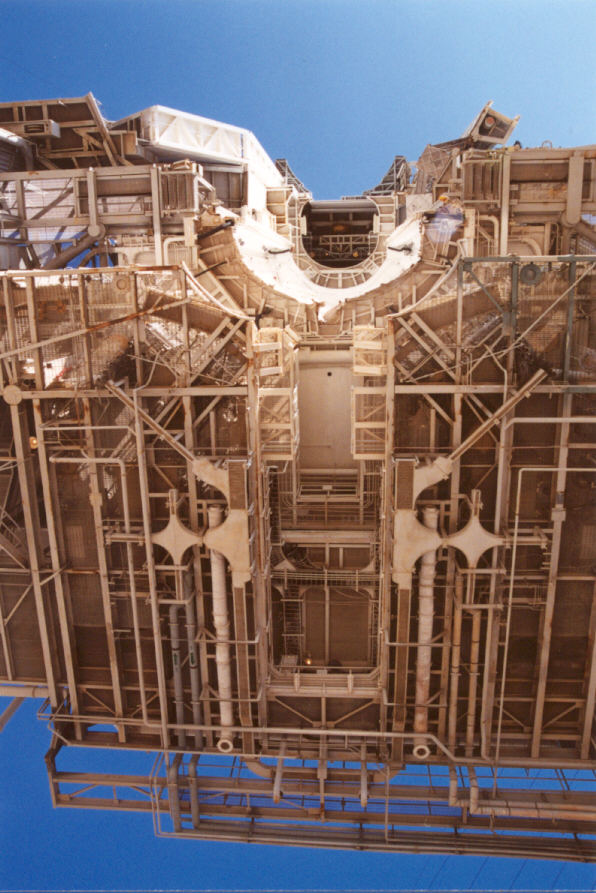

LC39 RSS 2000.jpg (74553 octets)    LC39 RSS 2001.jpg (125247 octets)

LC39 RSS sts103a.jpg (190615 octets)    LC39 RSS sts103b.jpg (223615 octets)    LC39 RSS sts103c.jpg (170949 octets)    LC39 RSS sts103d.jpg (173837 octets)

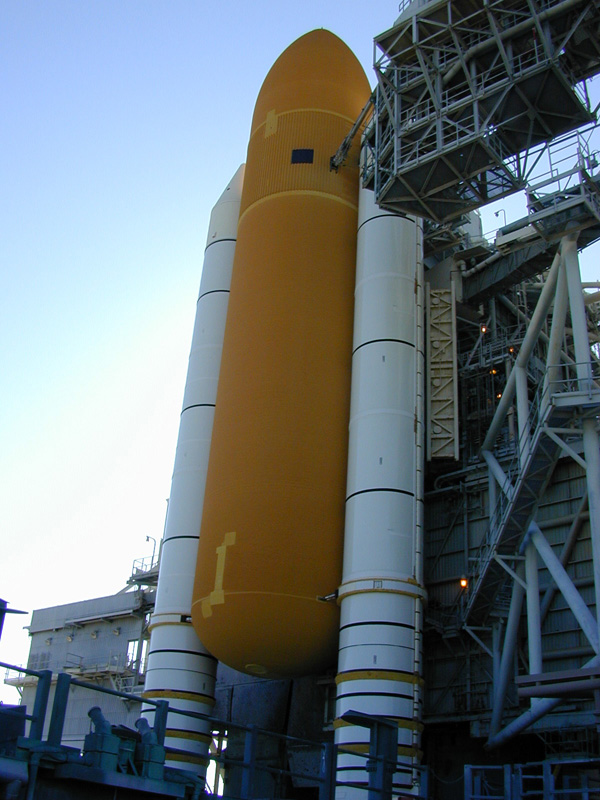

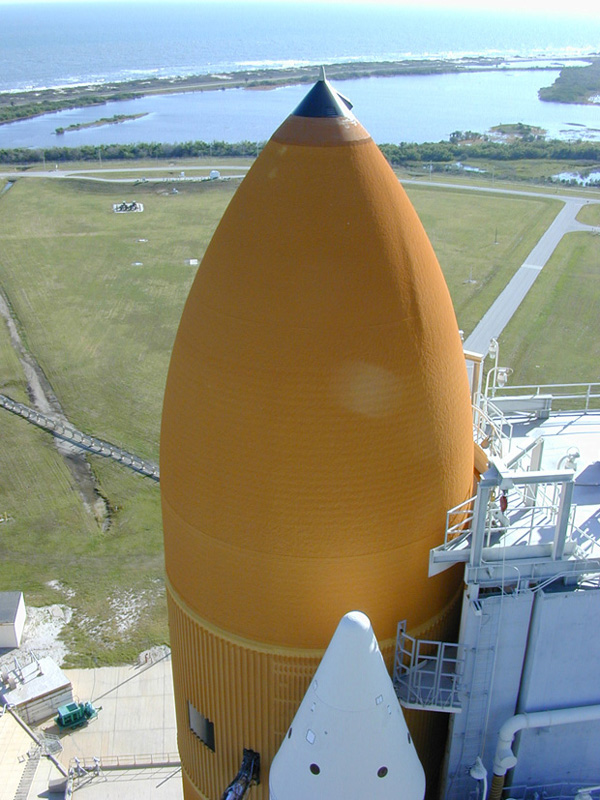

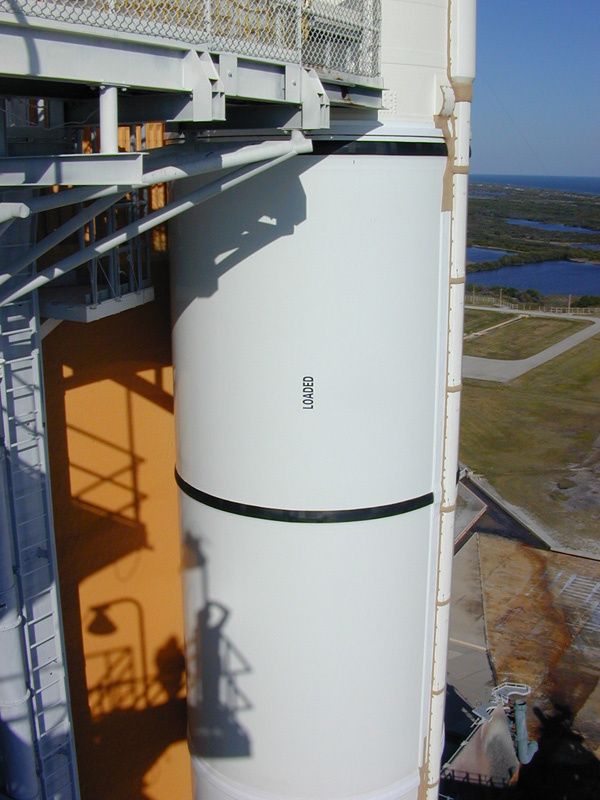

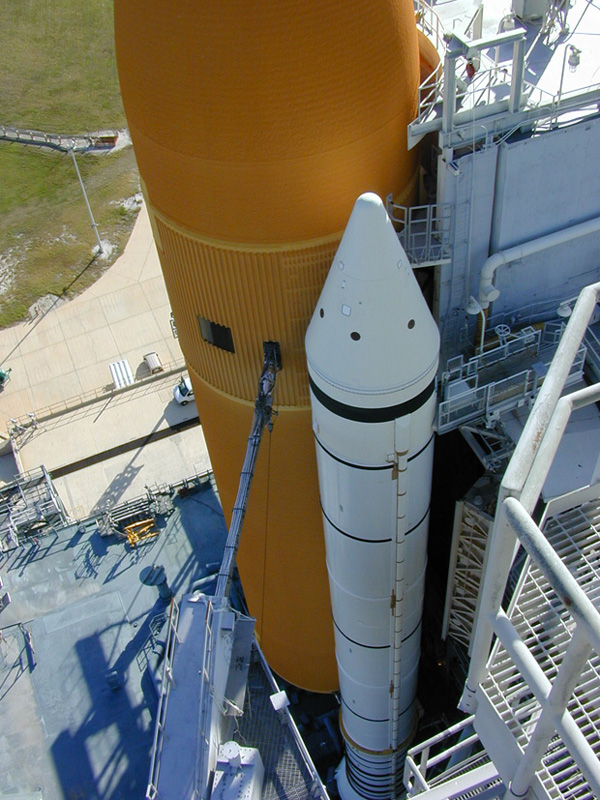

L' Orbiter protégé par la tour RSS (STS 103)

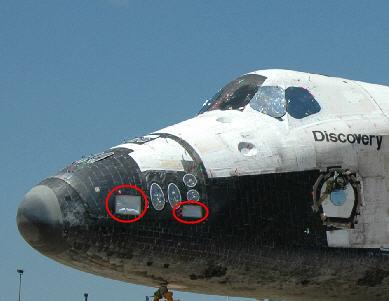

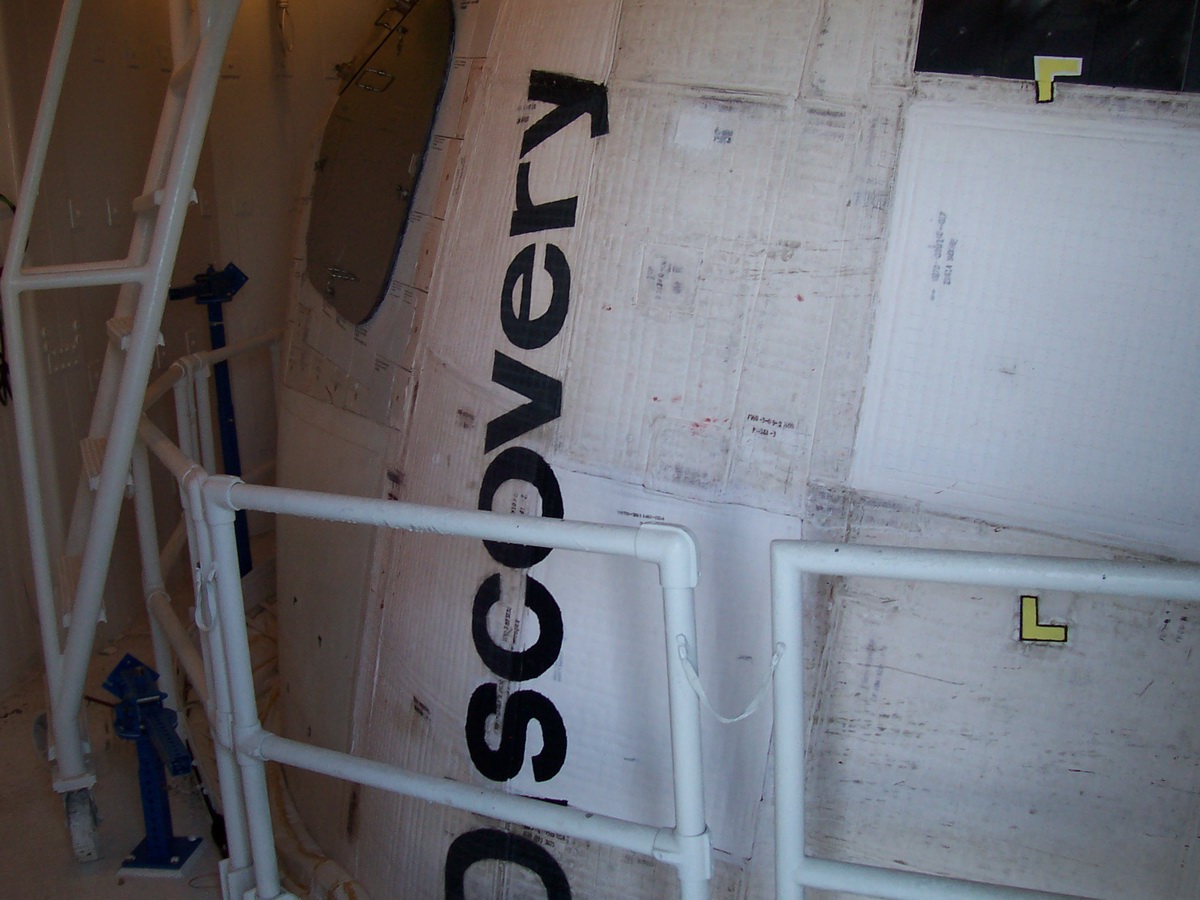

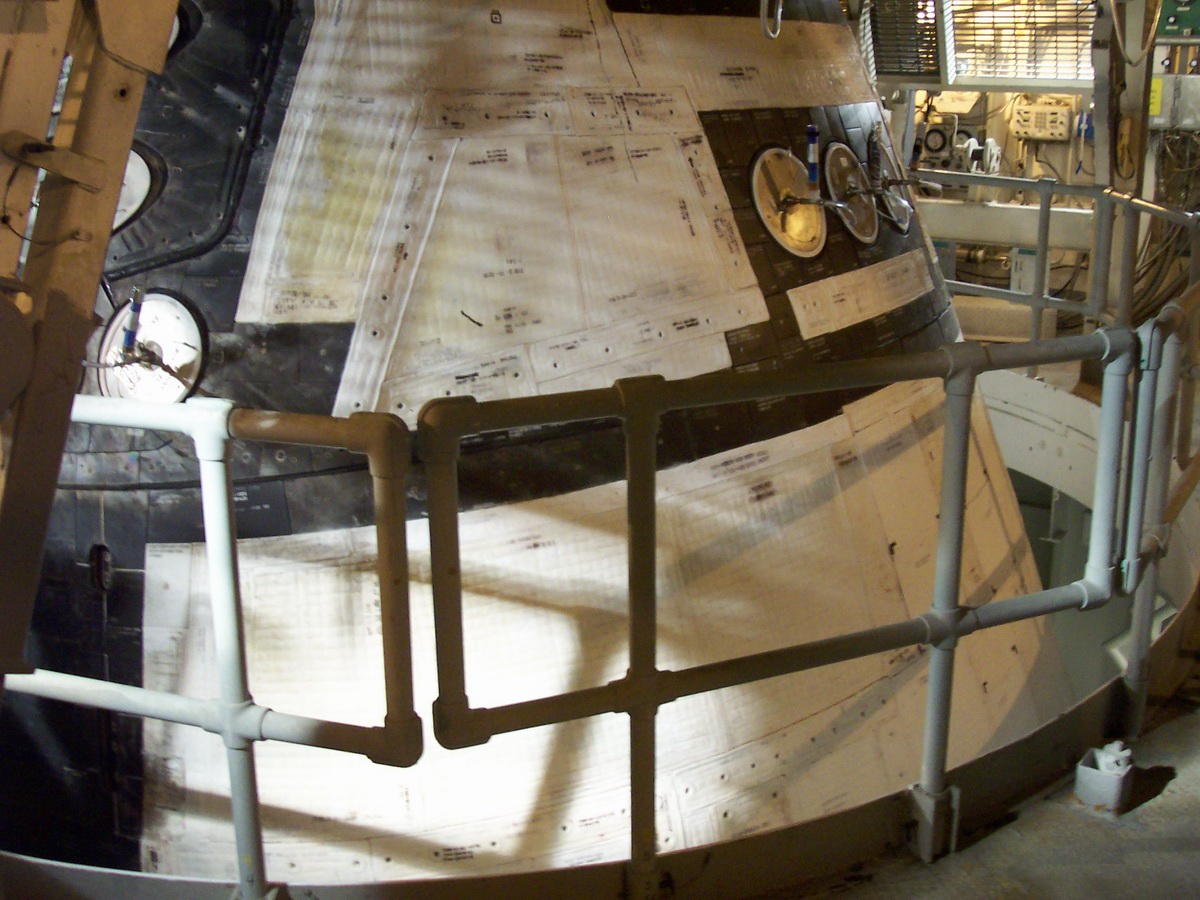

La FRCS room qui permet l'accès aux moteurs RCS avant de l'Orbiter. La zone d'accès aux couvertures masquant les hublots de l'Orbiters entre la FRCS room et le sommet du Payload Changeout Room. (photos Padrat)

LC39 RSS 000_0154.jpg (324201 octets)

LC39 RSS 000_0151.jpg (263339 octets)

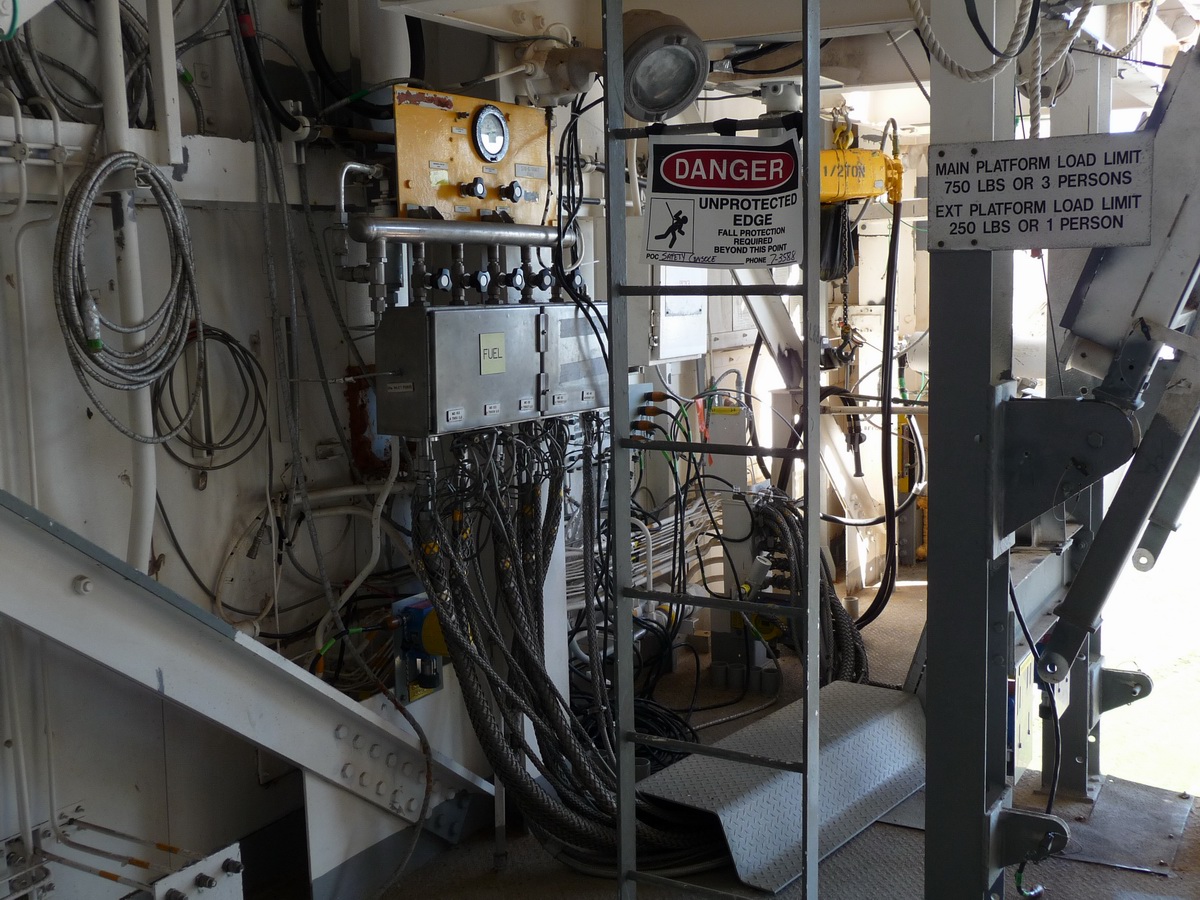

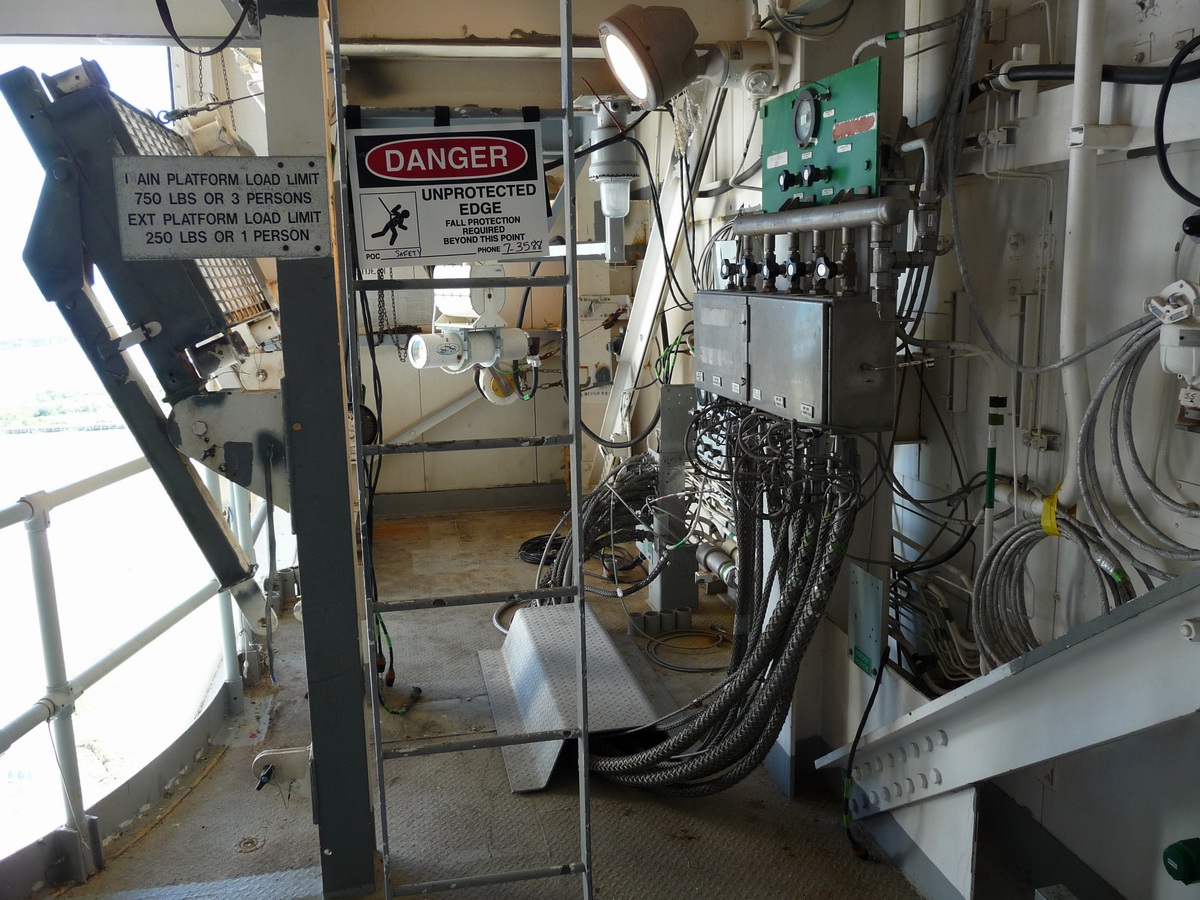

Deux vues montrant l'intérieur de la FRCS room, coté carburant et comburant. Les boites en métal marquées "fuel" en jaune et "oxid" en vert desquelles sortent les tuyaux sont des têtes de purge où les QD sont stocké quand ils ne sont pas attaché à l'Orbiter. (photos Padrat)

LC39 RSS p1000344.jpg (385137 octets)

LC39 RSS p1000345.jpg (388459 octets)

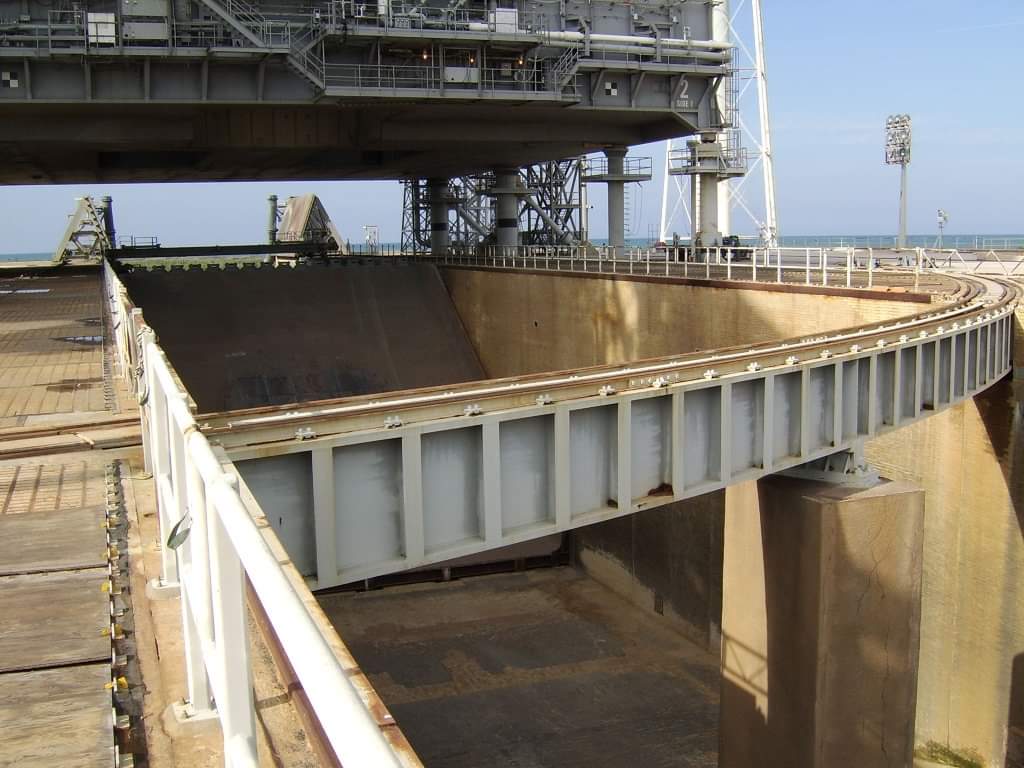

Le chemin de roulement de la tour RSS, qui passe par dessus la tranchée du pad

LC39 RSS RCS OMS Umbilicals.jpg (113208 octets)

Le Hypergolic Umbilical System permet le remplissage en ergols toxiques (MMH et azote) du système OMS et RCS. Six opérateurs manuels contrôlent ces opérations.

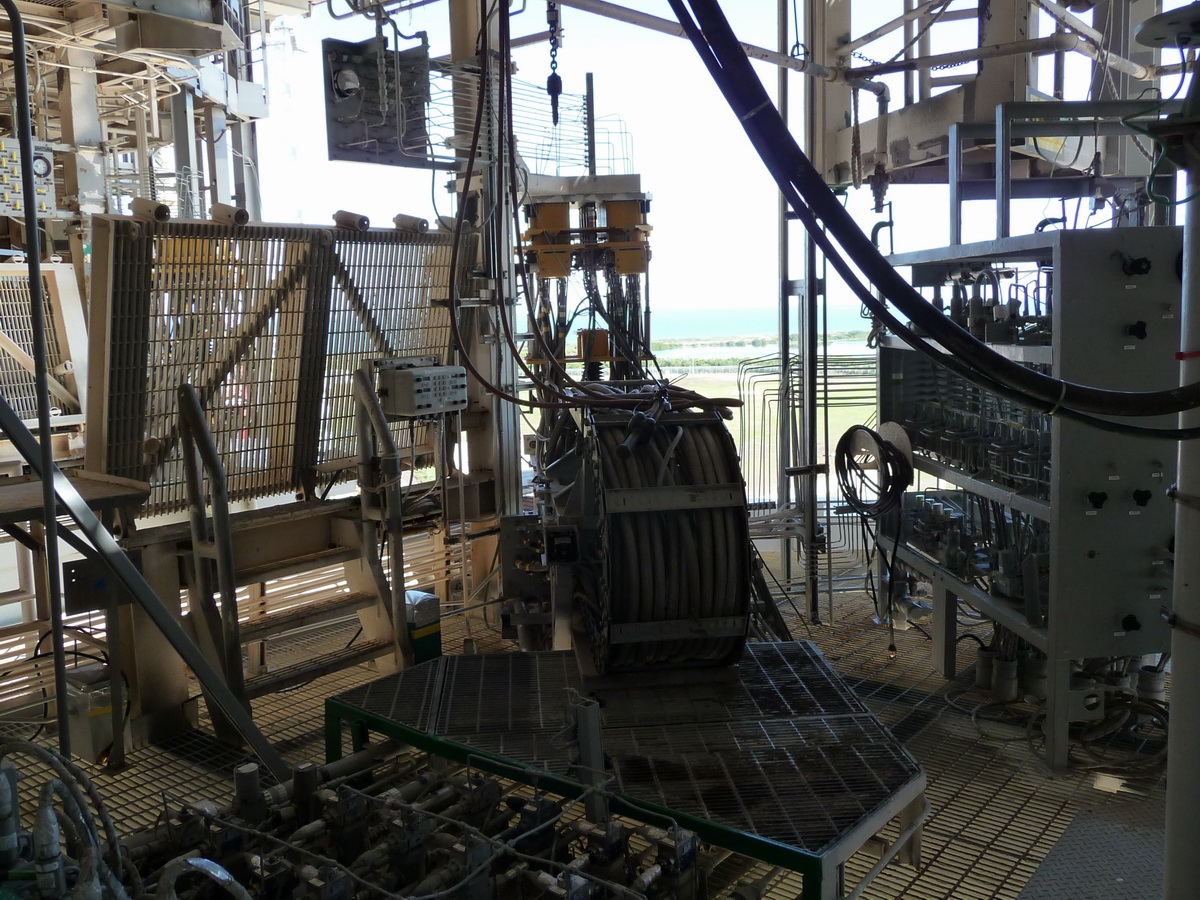

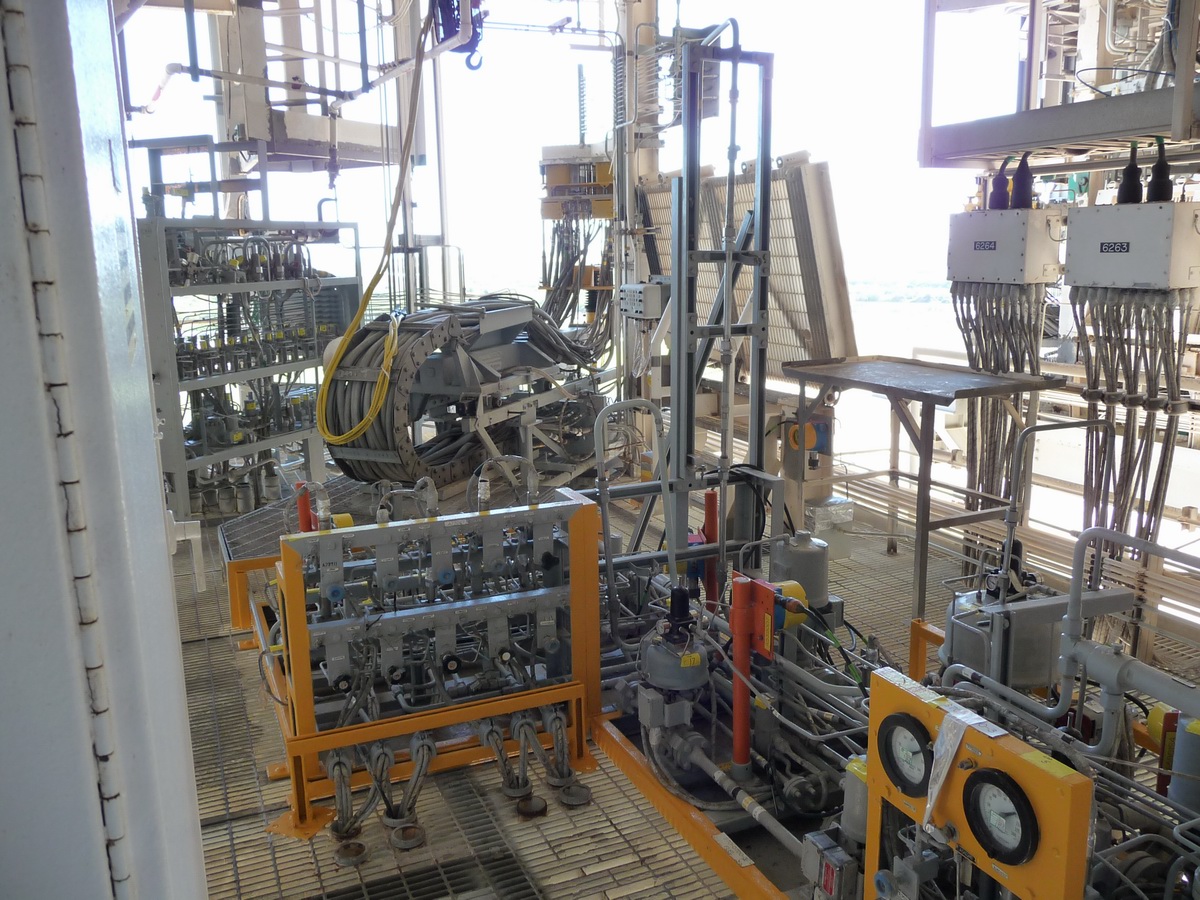

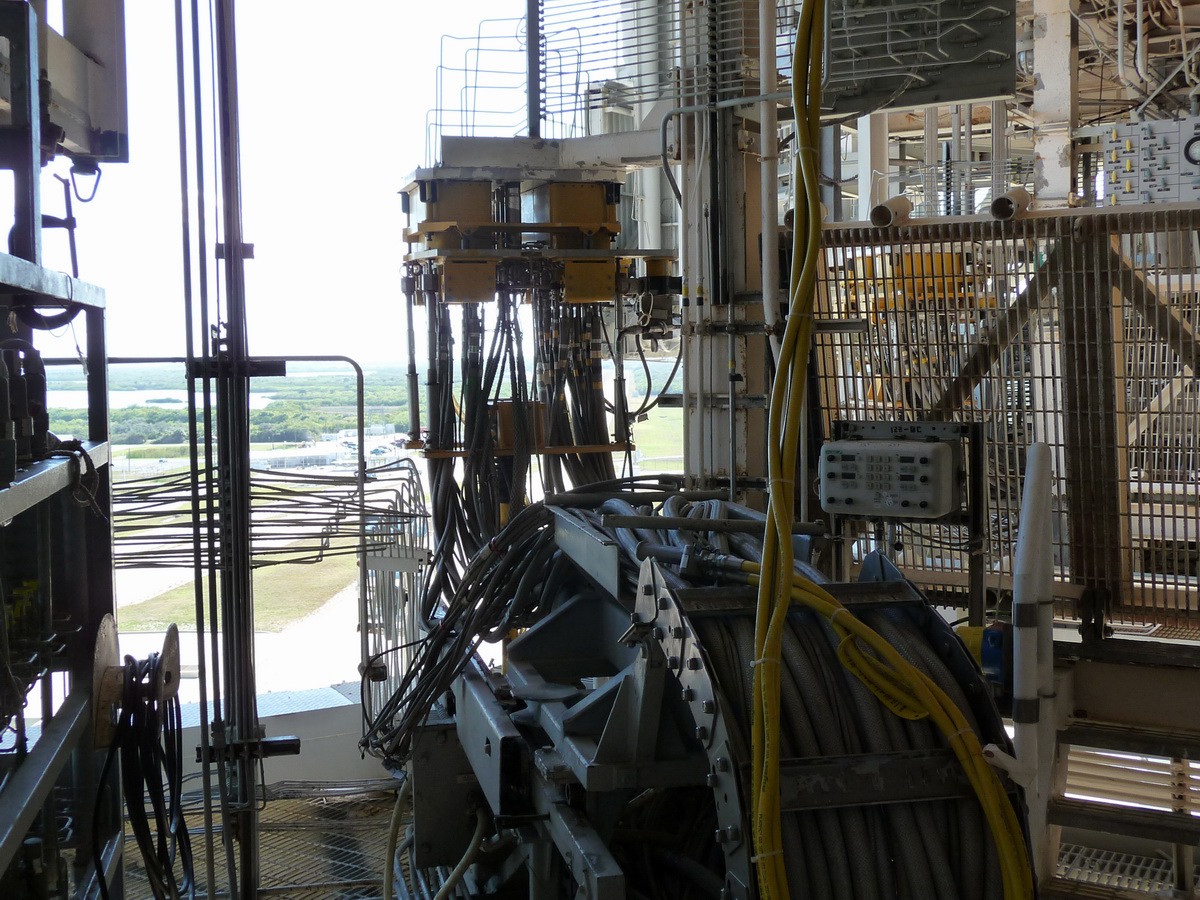

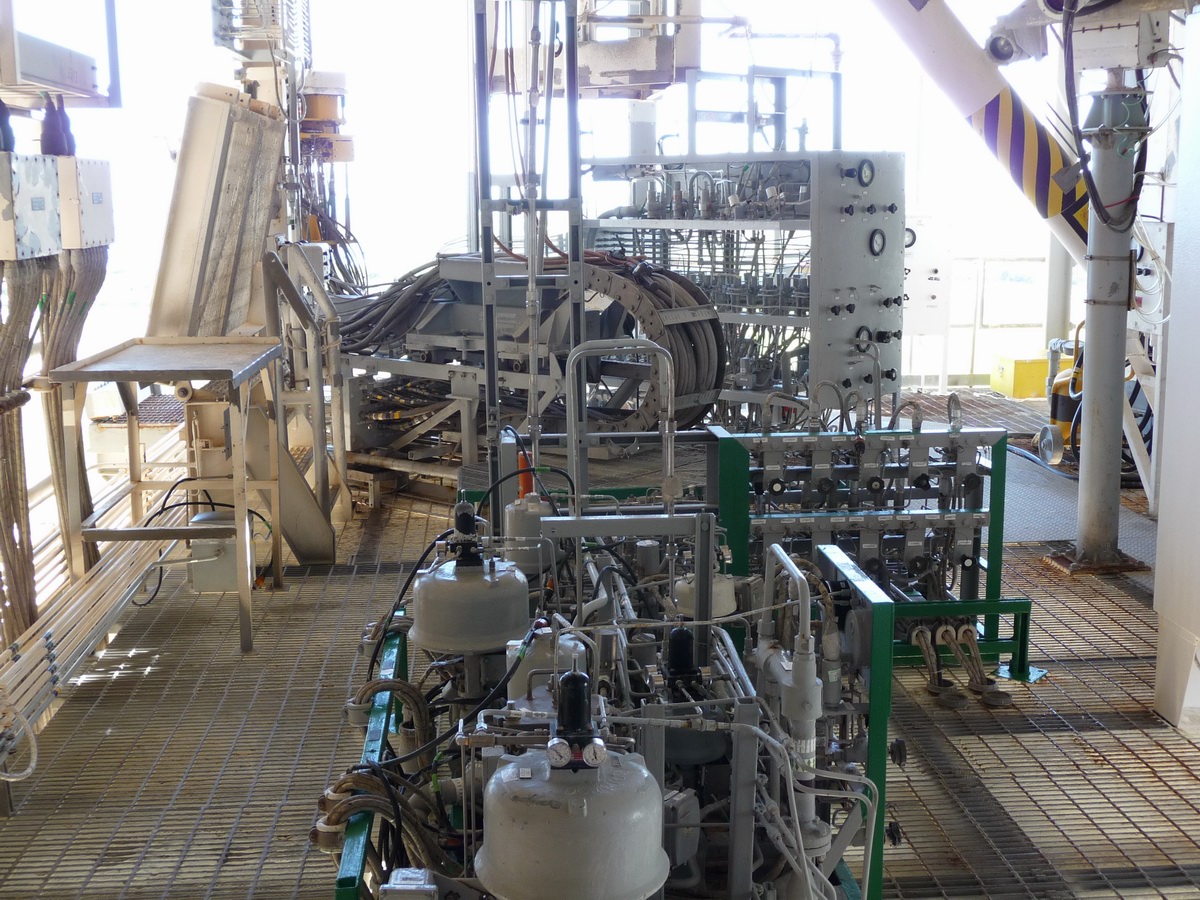

Quelques vues de la zone OMS-RCS au niveau 107 de la tour RSS (37 m du sol). Au premier plan, les valves principales. (photos Padrat)

LC39 RSS p1000346.jpg (403624 octets)

LC39 RSS p1000347.jpg (409172 octets)

LC39 RSS p1000348.jpg (431052 octets)

LC39 RSS p1000349.jpg (424818 octets)

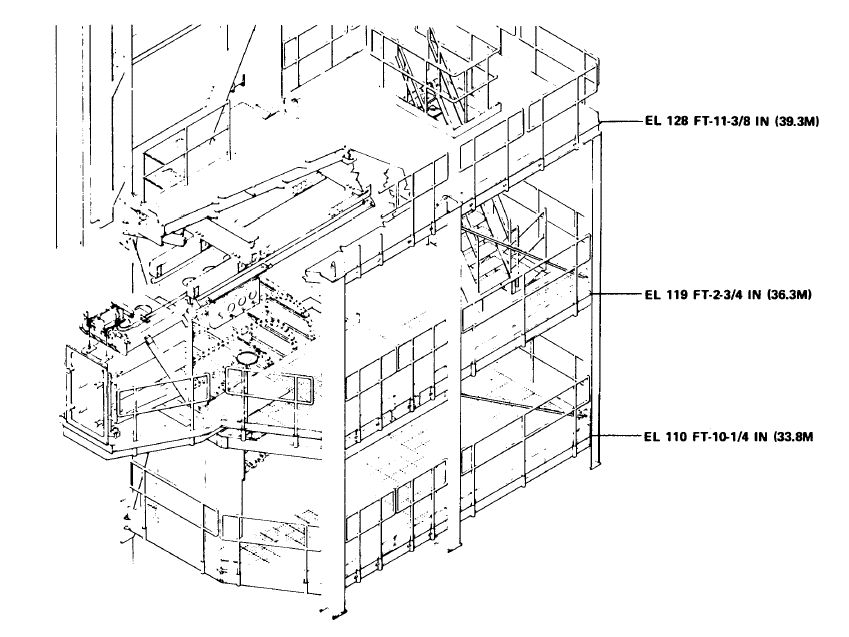

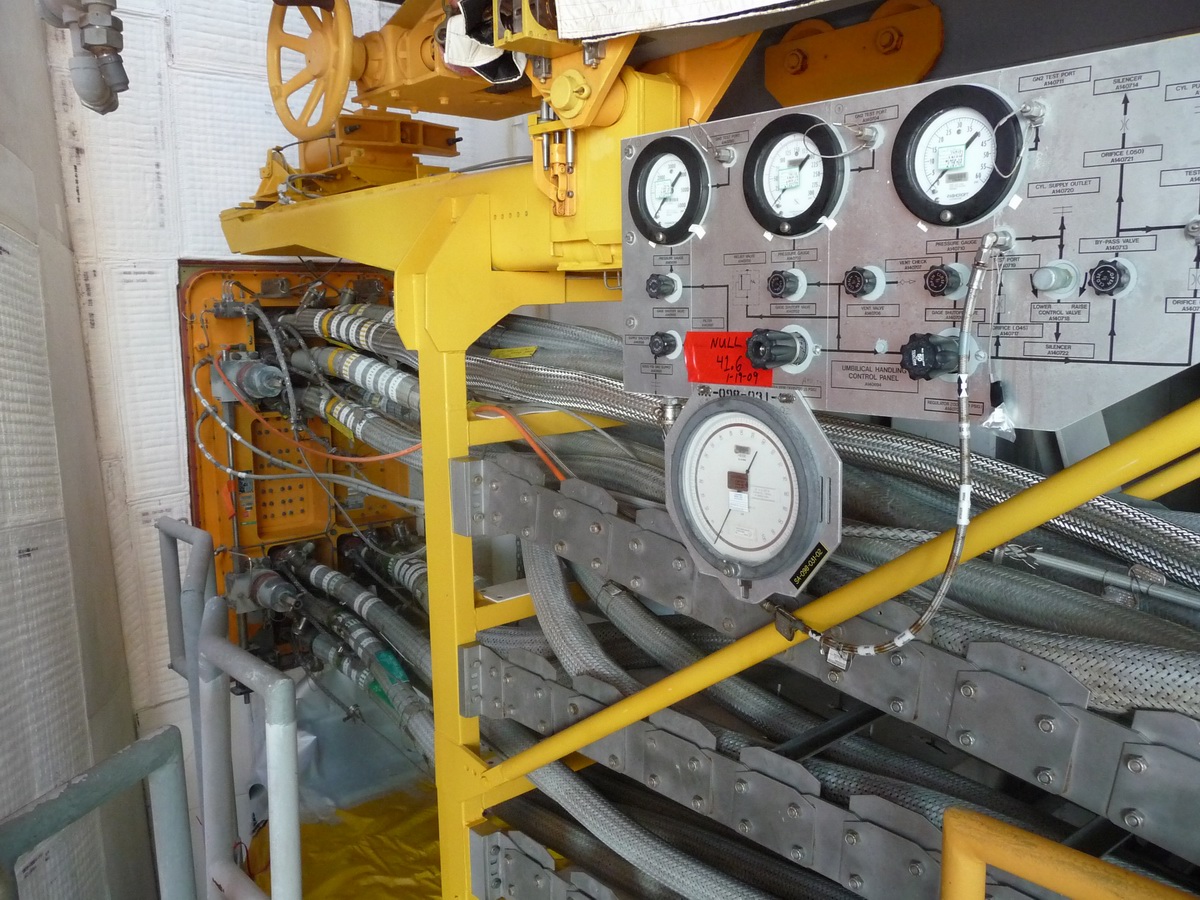

LC39 RSS OMUU.jpg (98886 octets) Le Orbiter MidBody Umbilical Unit fait partie du système PRSD destiné à alimenter les piles à combustible de l'Orbiter en LOX et LH2.

Cette extension de 6,6 m de long, 3,9 m de large et 6 m de haut se déplace verticalement entre 34 et 39 m au dessus du sol et horizontalement afin d'être " à vue " des prises ombilicales de l'Orbiter et des charges utiles ( oxygène et hydrogène liquides pour les piles à combustible, azote et hélium entre autres).

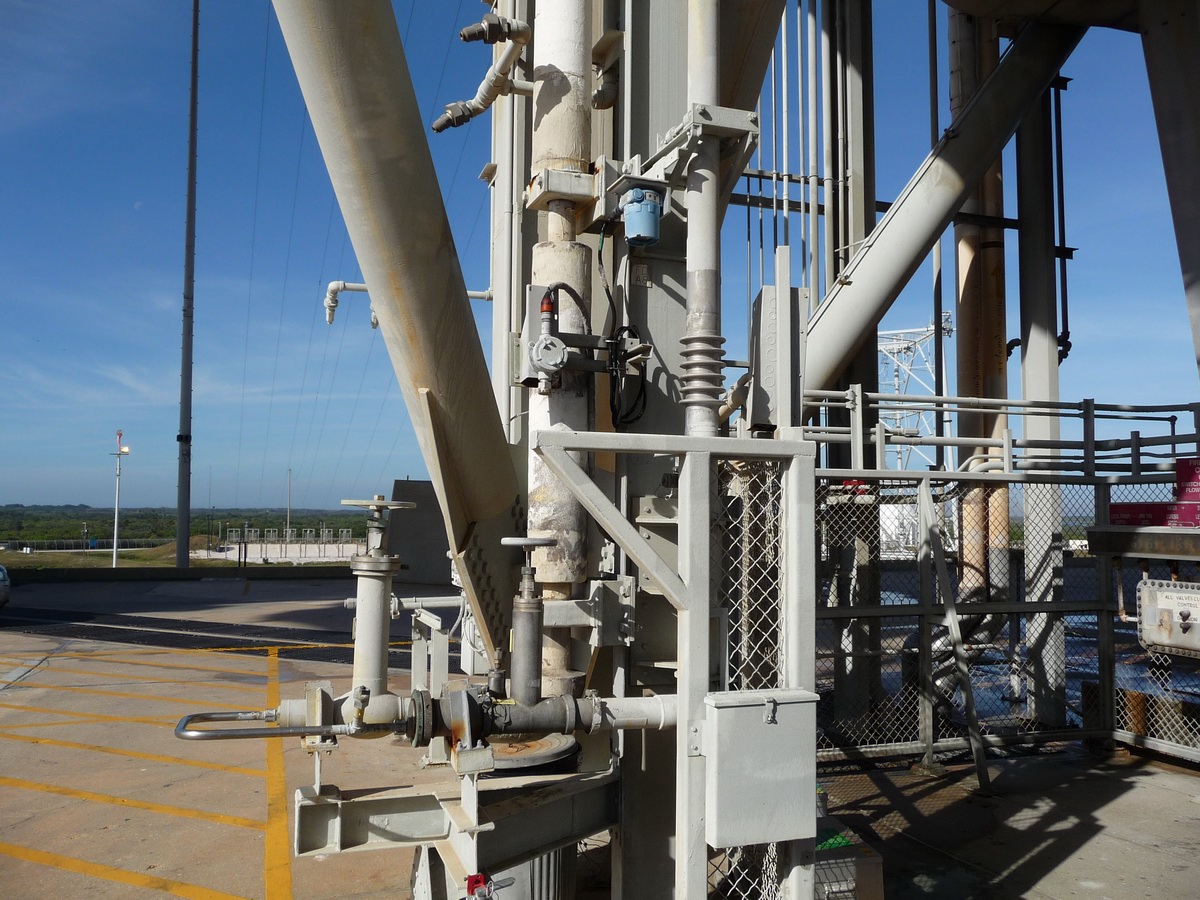

LC39 RSS p1000219.jpg (381748 octets) Le système part des réservoirs LOX et LH2 sur le pad qui sont connectés à des ports sur les cotés opposés de la tour FSS.

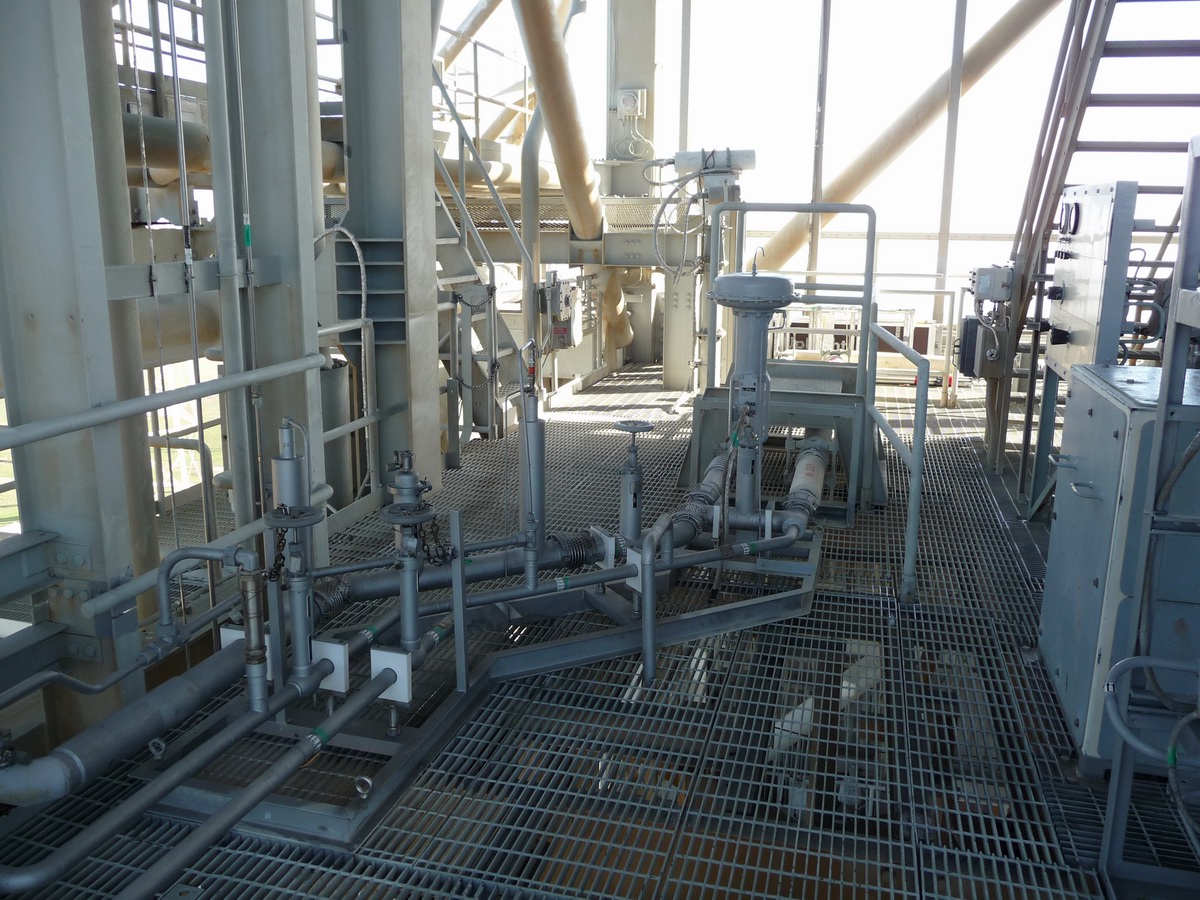

LC39 RSS p1000217.jpg (388810 octets) Les produits circulent au travers de canalisations jusqu'au niveau 155. De là, un système de valves les dirigent vers la tour RSS.

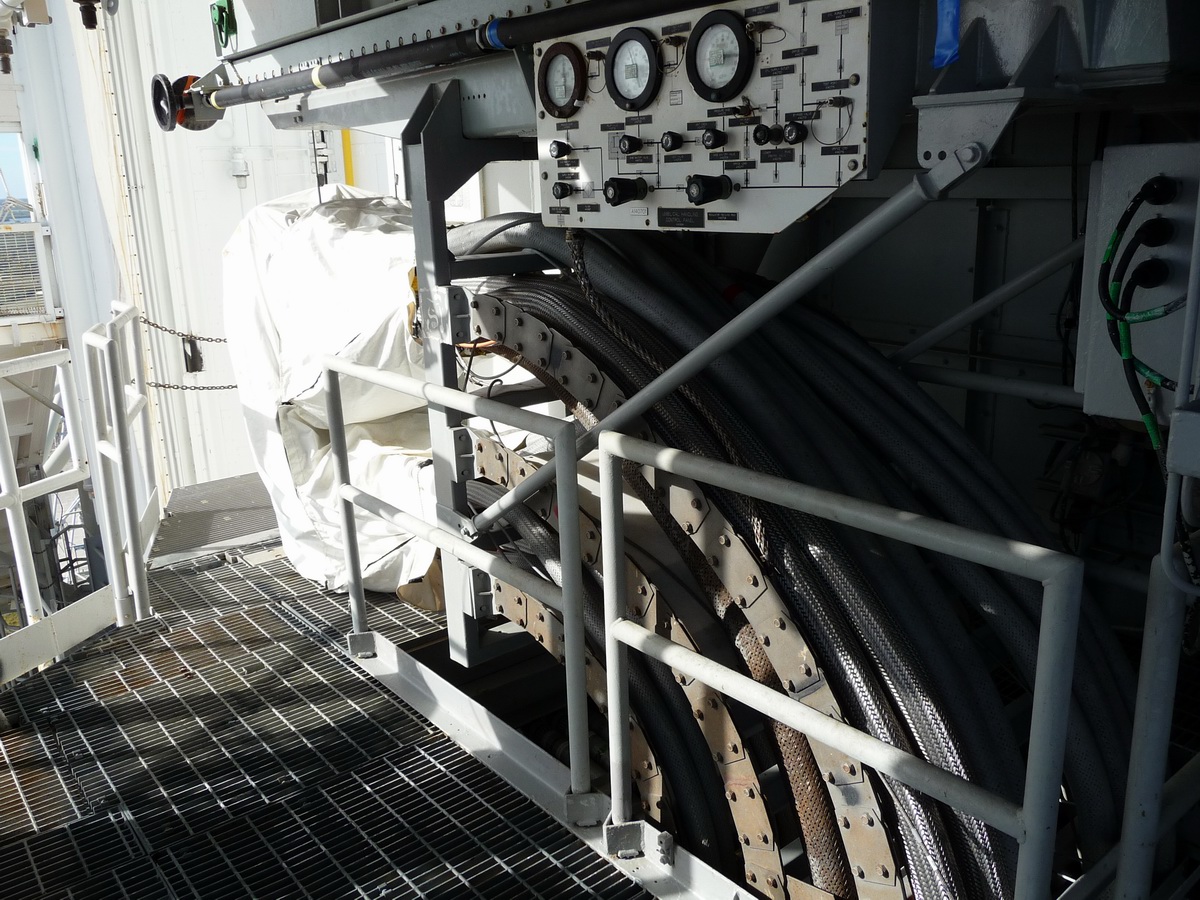

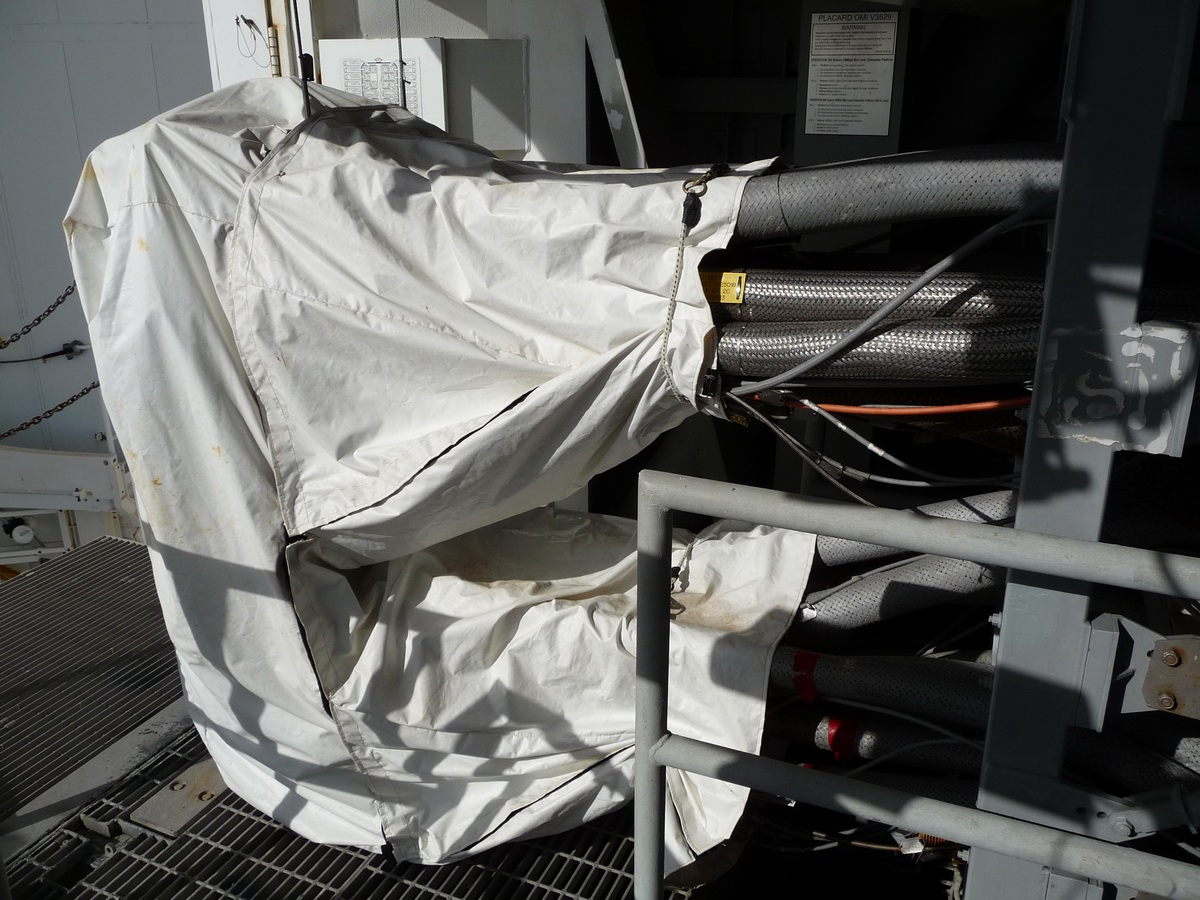

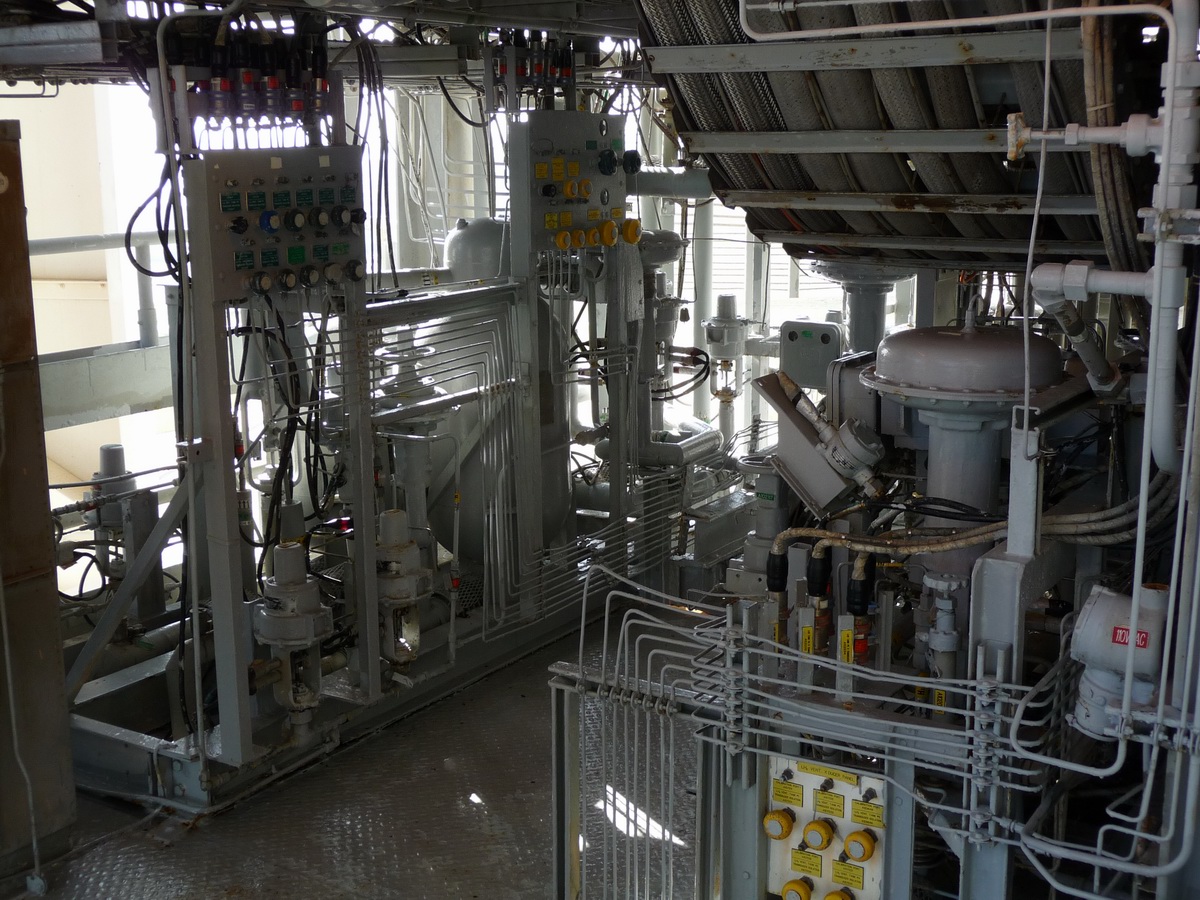

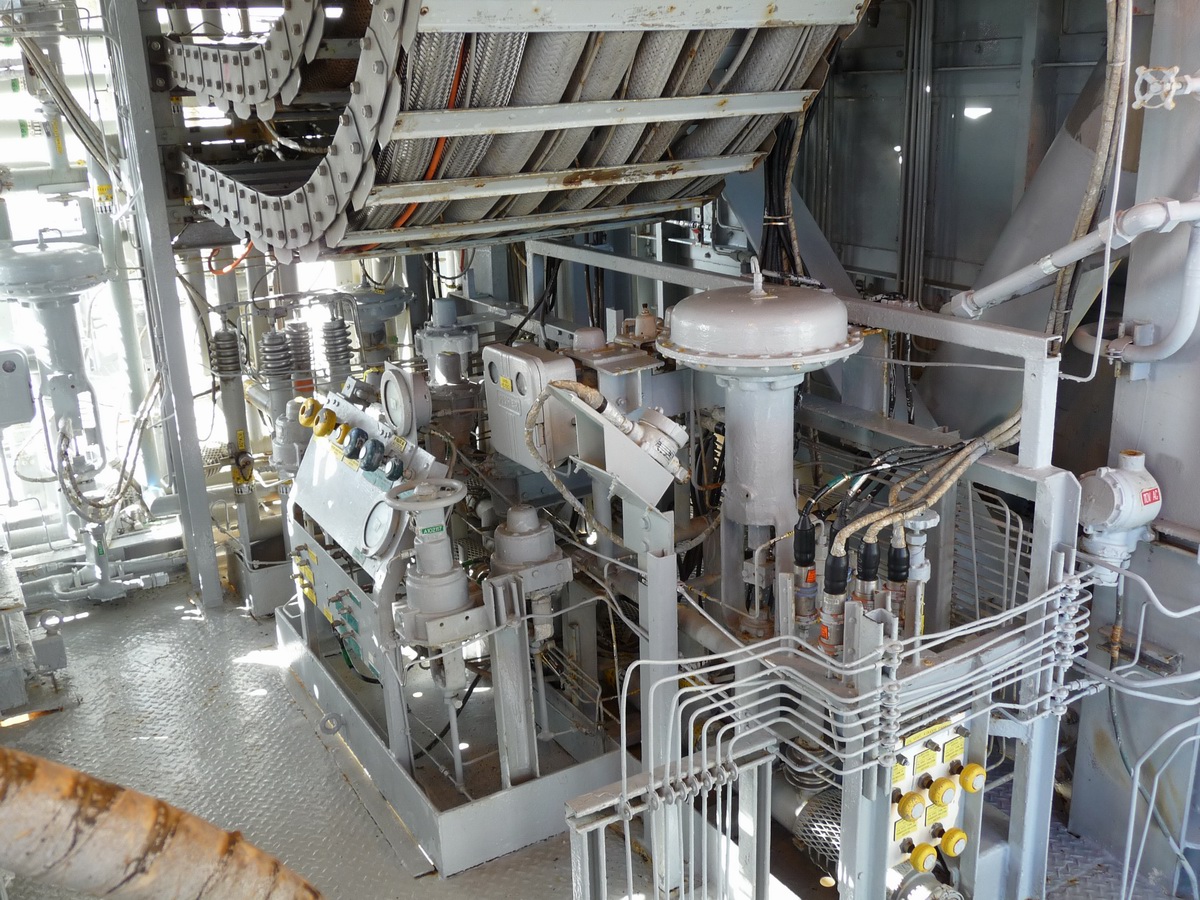

LC39 RSS p1000210.jpg (399085 octets) Les produits circulent dans des tuyaux flexibles qui passent autour de la colone support de la tour RSS jusqu'à un autre système de valves dans le PCR et l'OMBUU. (photos Padrat)

LC39 RSS p1000211.jpg (448359 octets)

LC39 RSS p1000213.jpg (397509 octets)

LC39 RSS p1000212.jpg (335011 octets)

Les travailleurs de l'ombre, Chris Cassidy graisse les rail du chemin de roulement de la tour RSS en juillet 2011 pour le dernier vol STS 135
