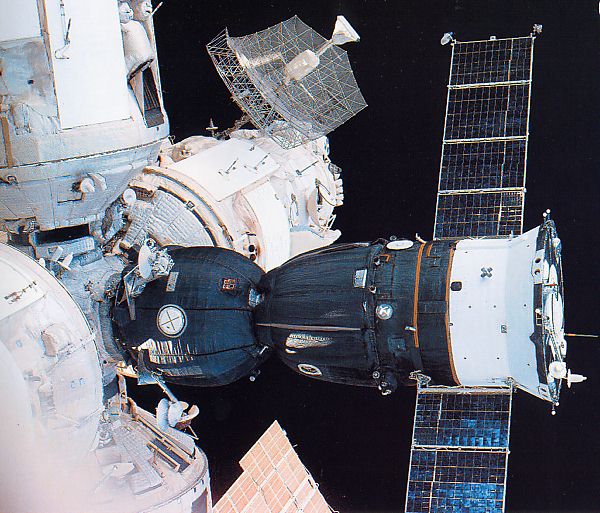

LE SOYOUZ TM

Le Soyouz TM (Transport Modernisiravani) est doté d'ordinateur de plus grande capacité, de propulseurs améliorés et est plus léger. Le système de communication permet maintenant de garder le Soyouz en contact permanent avec le sol même hors des zones de visibilité grâce aux systèmes de satellites relais Cosmos 1700, via la station MIR.

Pour les opérations d'amarrage, le système KURS (trajet) version améliorée du Igla permet d'aborder la station sous n'importe quelle orientation. Il remplace la télémétrie laser qui imposait un alignement permanent avec la station. le système d'antenne a été modifié, elle est omnidirectionnelle et opère sur de plus grande distance

Pour le retour, le système parachute a été allégé (140 kg) et le radar d'atterrissage améliore.

Le système d'éjection de la tour de sauvetage du lanceur modernisé et allégé.

L'économie de masse permet d'emporter 200 kg de fret en plus.

soyouz TM dessin 05.jpg (92637 octets) soyouz TM dessin 02.jpg (101977 octets) Le Soyouz TM (Transport Modernisiravani) est doté d'ordinateur de plus grande capacité, de propulseurs améliorés et est plus léger. Le système de communication permet maintenant de garder le Soyouz en contact permanent avec le sol même hors des zones de visibilité grâce aux systèmes de satellites relais Cosmos 1700, via la station MIR.

Pour les opérations d'amarrage, le système KURS (trajet) version améliorée du Igla permet d'aborder la station sous n'importe quelle orientation. Il remplace la télémétrie laser qui imposait un alignement permanent avec la station. le système d'antenne a été modifié, elle est omnidirectionnelle et opère sur de plus grande distance

Pour le retour, le système parachute a été allégé (140 kg) et le radar d'atterrissage améliore.

Le système d'éjection de la tour de sauvetage du lanceur modernisé et allégé.

L'économie de masse permet d'emporter 200 kg de fret en plus.

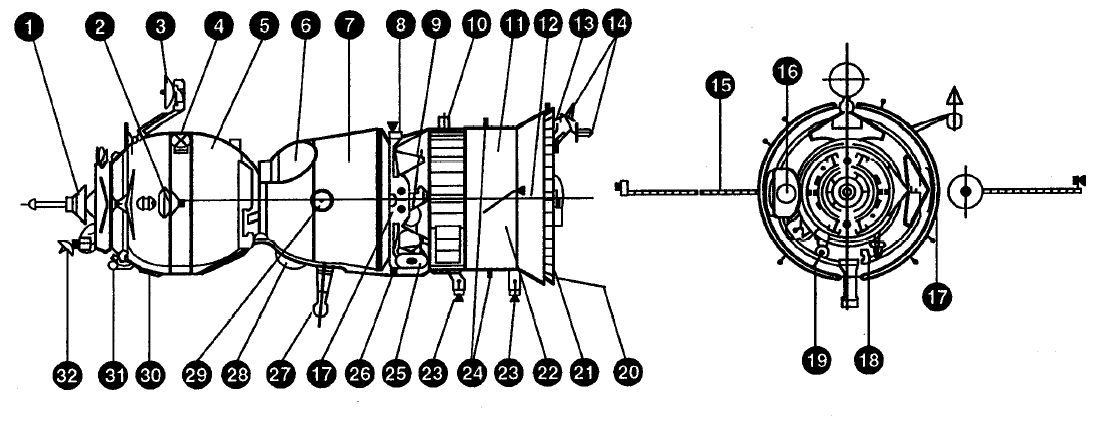

soyouz TM coupe.jpg (75477 octets)

1 Sonde d'amarrage
2 Antenne haut gain du système de RV
3 Antenne du système de poursuite
4 Antenne TV
5 Module orbital
6 Container à parachute
7 Module de descente
8 Antenne omnidirectionnelle
9 Adaptateur
10 Senseur solaire
11 unité d'instrument
12 Radiateur de contrôle thermique
13 Antenne télémétrie
14 Antenne omnidirectionnelle du système de RV
15 Panneaux solaire
16 Hublots
17 Moteurs de manoeuvres
18 Lumières
19 Caméras TV
20 Antenne de communication
21 Moteurs de contrôle d'attitude
22 Module de service
23 Senseur optique IR
24 Antenne
25 Antenne de contrôle orbital
26 Moteurs de contrôle d'attitude
27 Périscope optique
28 Moteurs de contrôle d'attitude
29 Hublot
30 hublot
31 Antenne omnidirectionnelle du système de RV
31 Antenne de RV

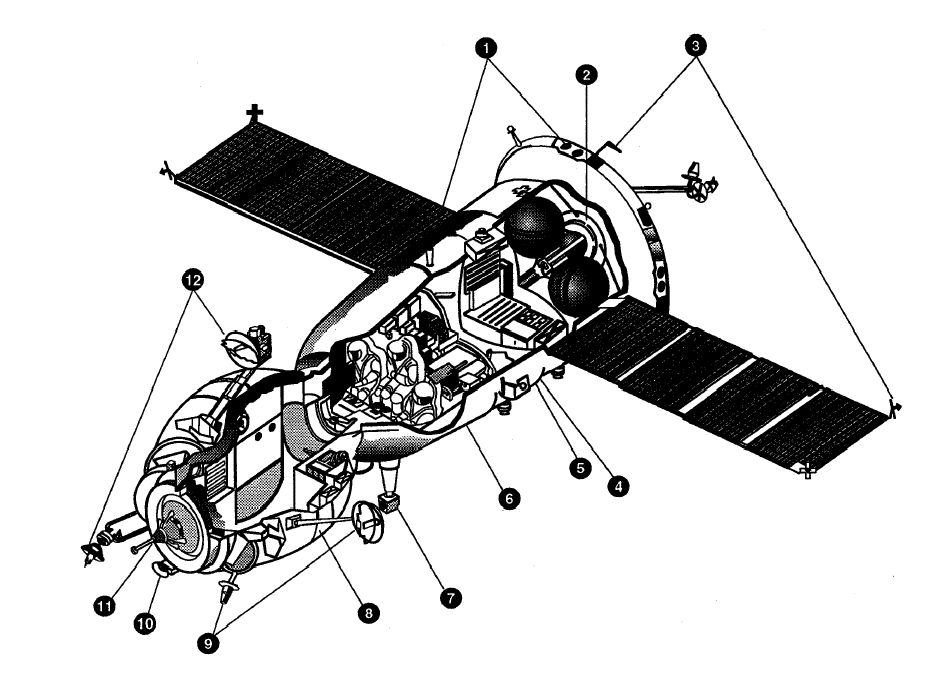

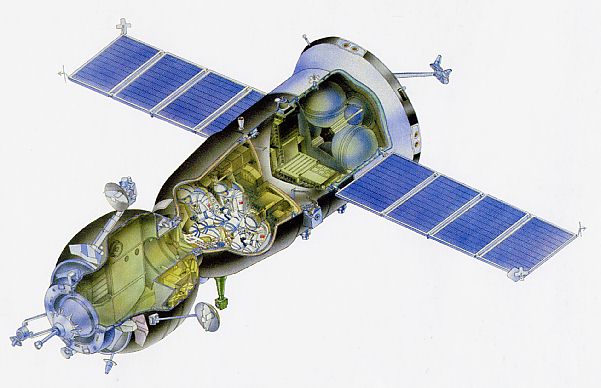

1 Moteurs de contrôle d'attitude
2 Moteurs de correction orbitale
3 Antenne radio
4 Module de service
5 Module orbital
6 Module de descente
7 Périscope
8 Module orbital
9 Antenne de RV
10 Caméras TV externe
11 Sonde d'amarrage
12 Antenne de RV

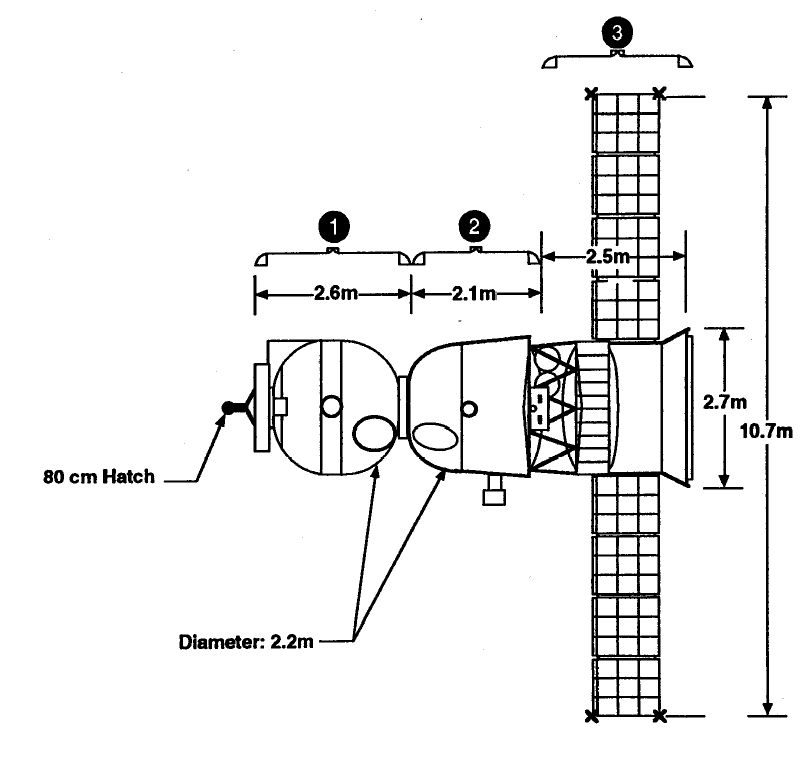

soyouz TM dessin 03.jpg (61552 octets)

1 Module orbital

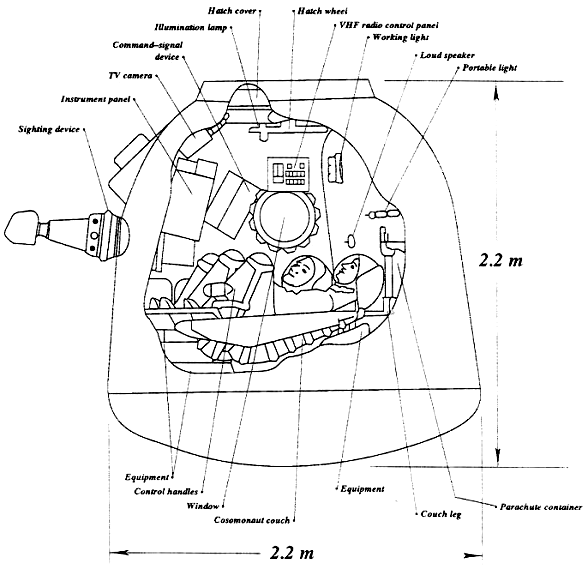

2 Module de descente
3 Module de service

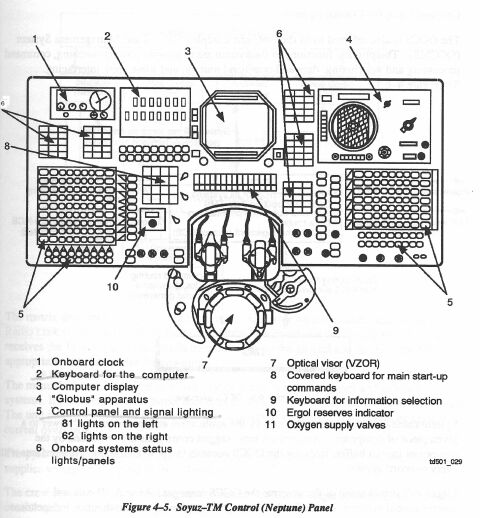

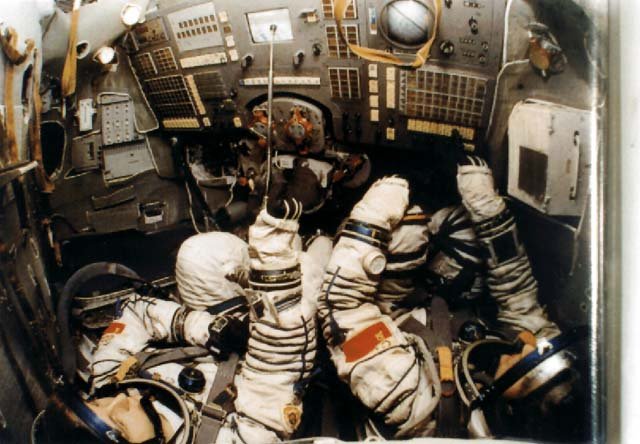

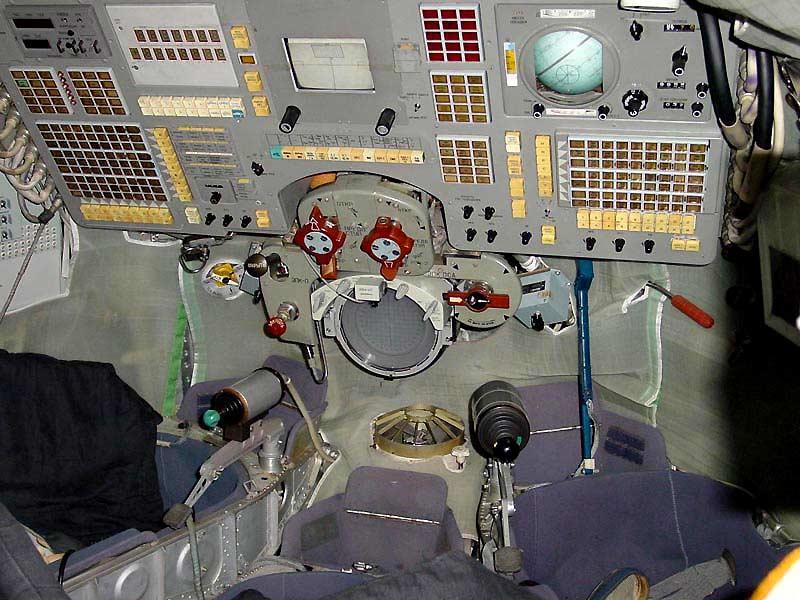

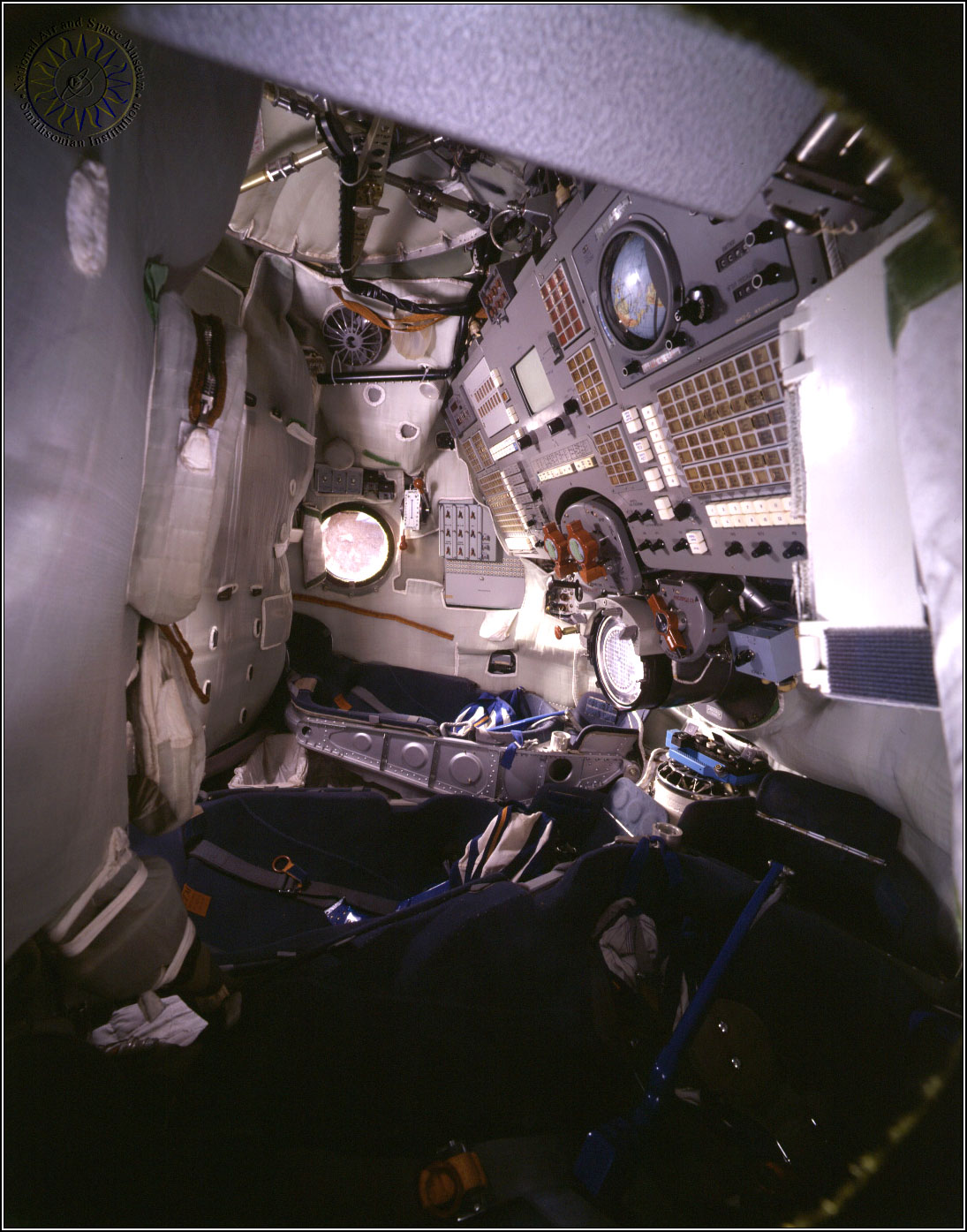

soyouz TM consoles 02.jpg (104637 octets) soyouz TM interieur 02.jpg (279878 octets)

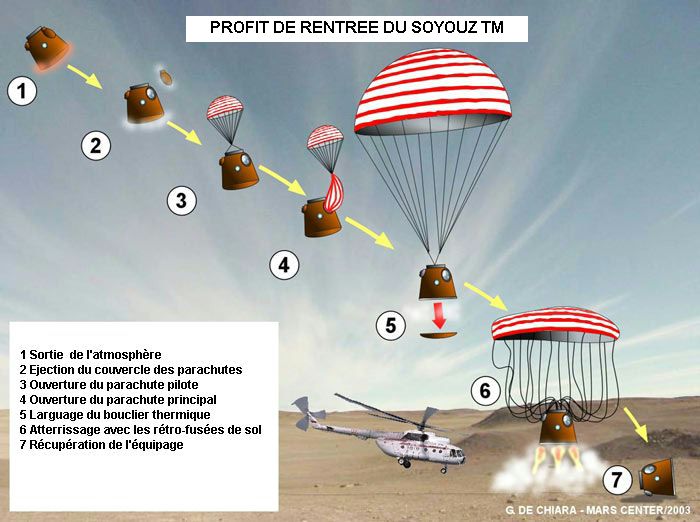

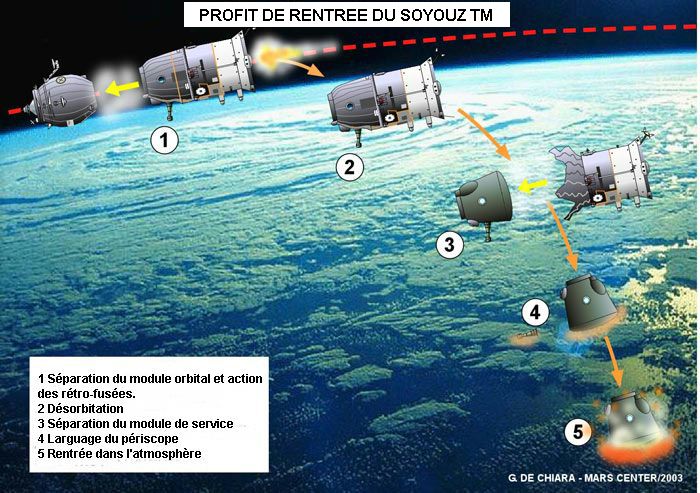

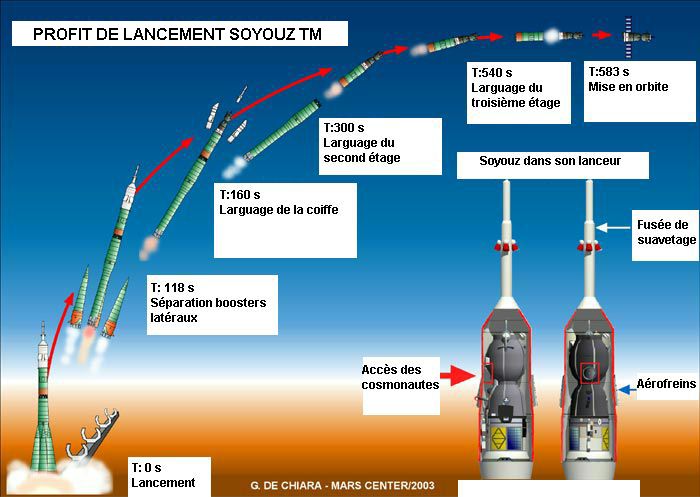

soyuz TM profit lancement dessin.jpg (62564 octets) soyuz TM profit rentree dessin.jpg (101217 octets) soyuz TM profit retour dessin.jpg (65756 octets)
SOYOUZ TM, MISSION TYPE













MIR 1988-90
