Centre Spatial Guyanais E.L.A. 2
|

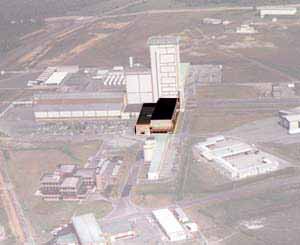

LE CENTRE DE LANCEMENT N°2 Fortement blindé (24000 tonnes), le CDL est un bâtiment à deux niveaux, recouvert d'une dalle de béton de 2 m d'épaisseur et d'une couche de terre de 4 m protégeant les personnels et équipements lors des lancements. Sa surface, de 2 X 900 m2, se répartit en salles techniques, salles d'opération et d'observation et salle de repli. Entièrement climatisé, il constitue la zone de repli du personnel lors des lancements avec une capacité de 200 personnes.

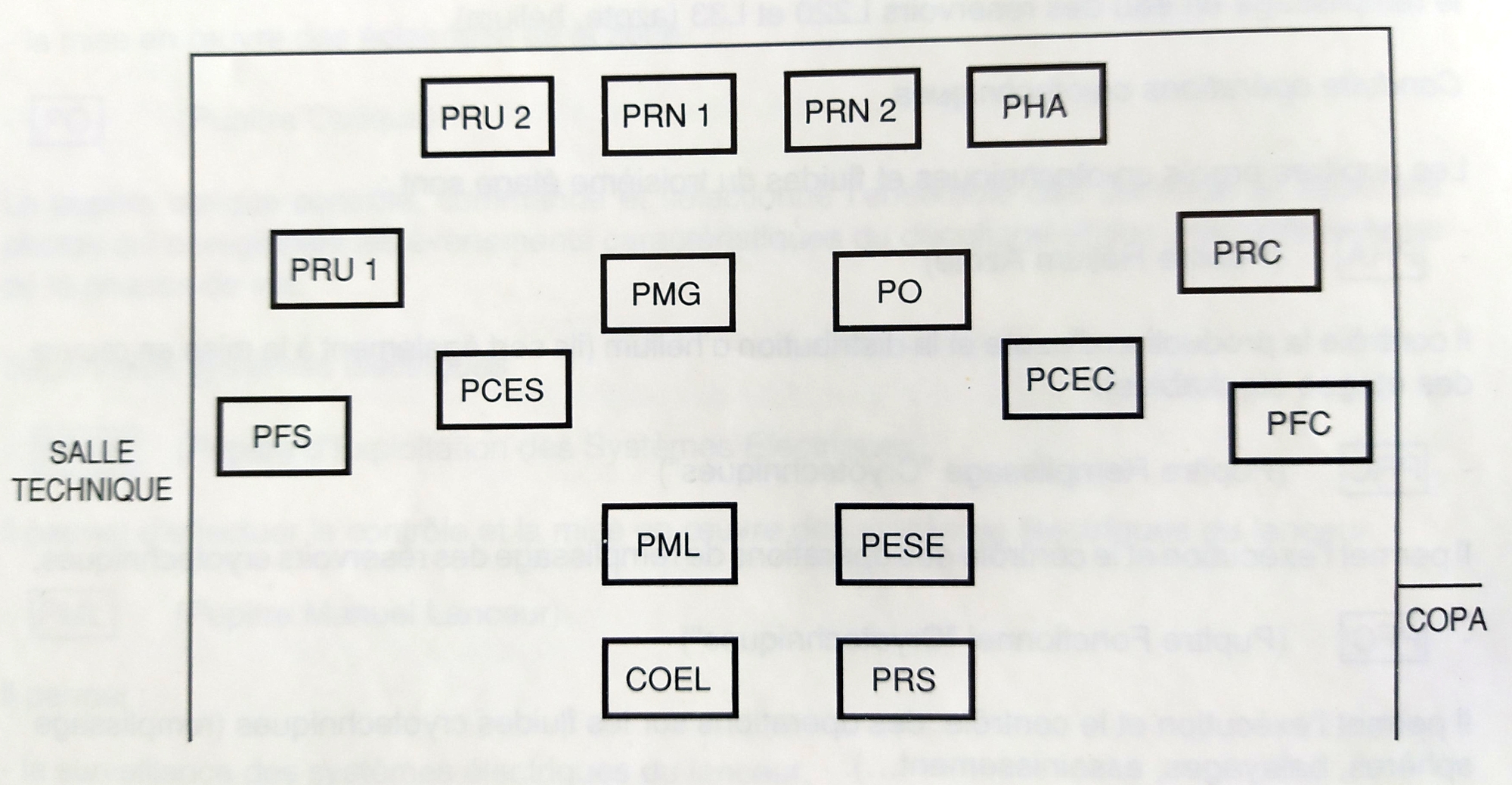

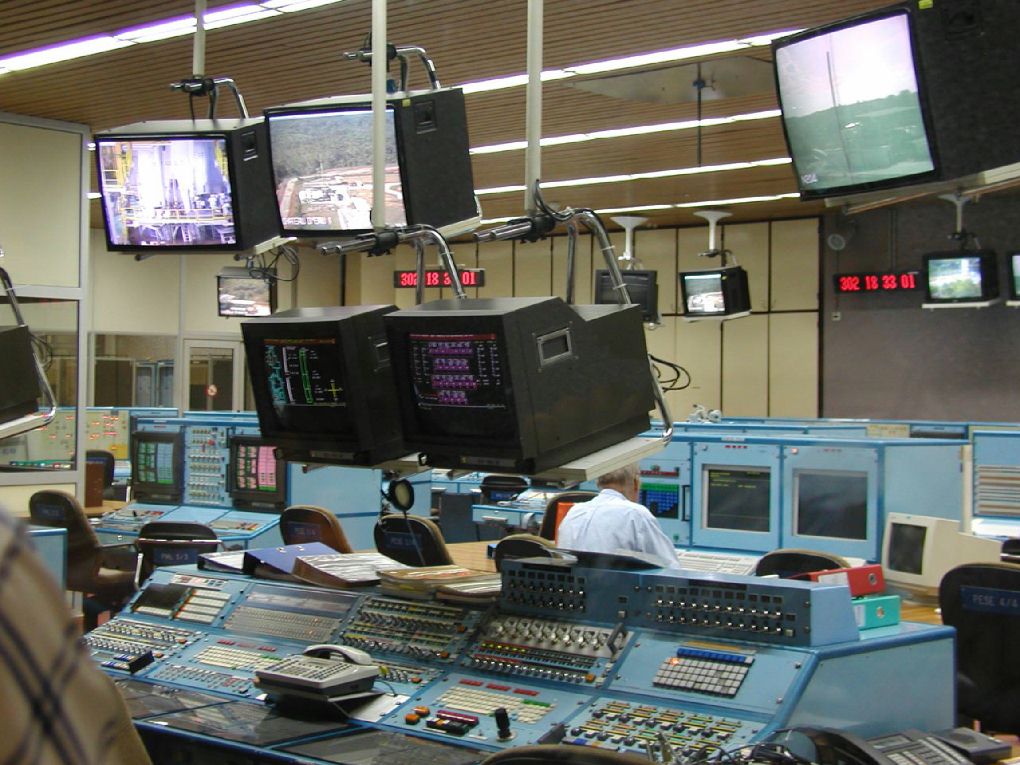

Depuis le Centre de Lancement, où sont installés les équipements de contrôle et commande, sont assurées la mise en oeuvre opérationnelle des équipements de surveillance à distance du lanceur, le déroulement des opérations de mise en oeuvre finale et la chronologie de lancement comme le CDL de l' ELA 1. Les pupitres du centre ressemblent à ceux du CDL 1, les écrans couleurs informatiques remplacent les synoptiques et les voyants de l' ELA 1. Les affectations sont les mêmes avec le poste du COEL et juste à coté la sauvegarde. Devant, le poste chargé du lanceur en ZL, la charge utile et les moyens généraux électricité, climatisation et le poste optique chargé de la sécurité du site. Deux systèmes, le Contrôle Commande Electrique (CCE) et le Contrôle Commande Fluides (CCF) constituent les principaux éléments des équipements de contrôle.

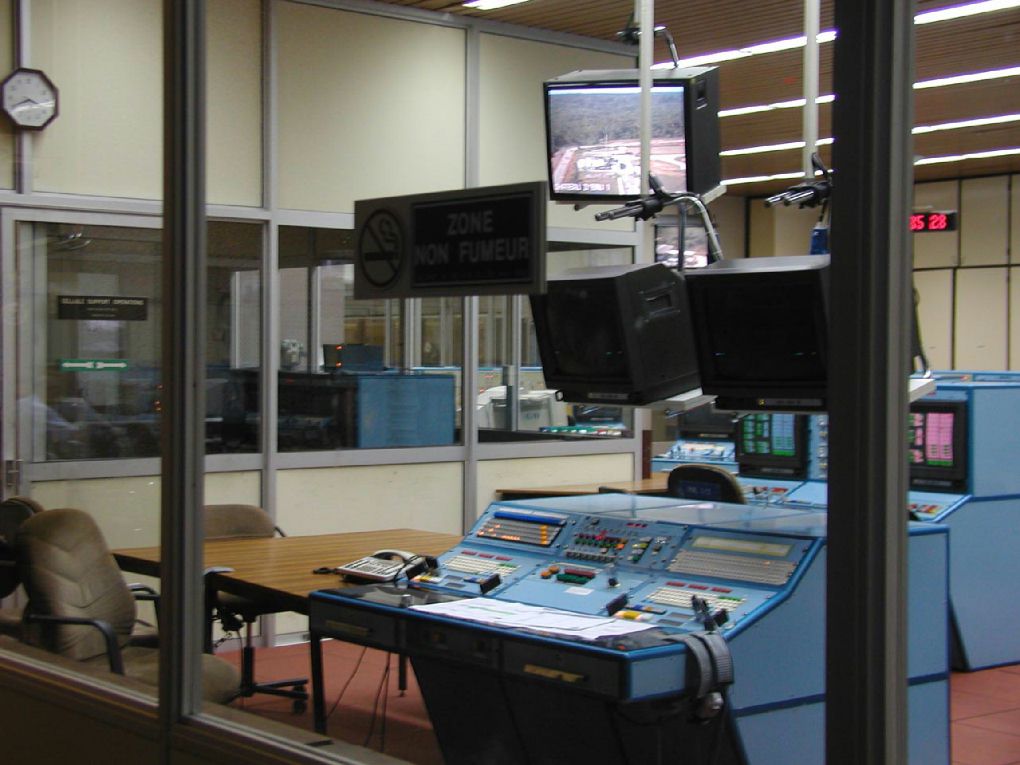

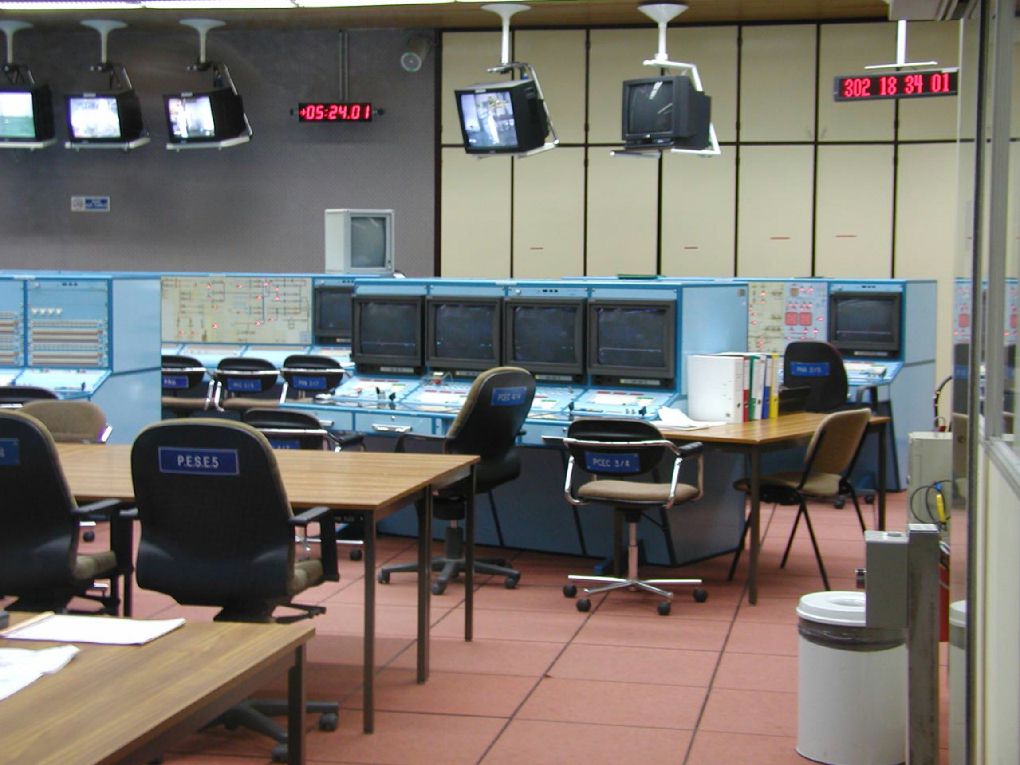

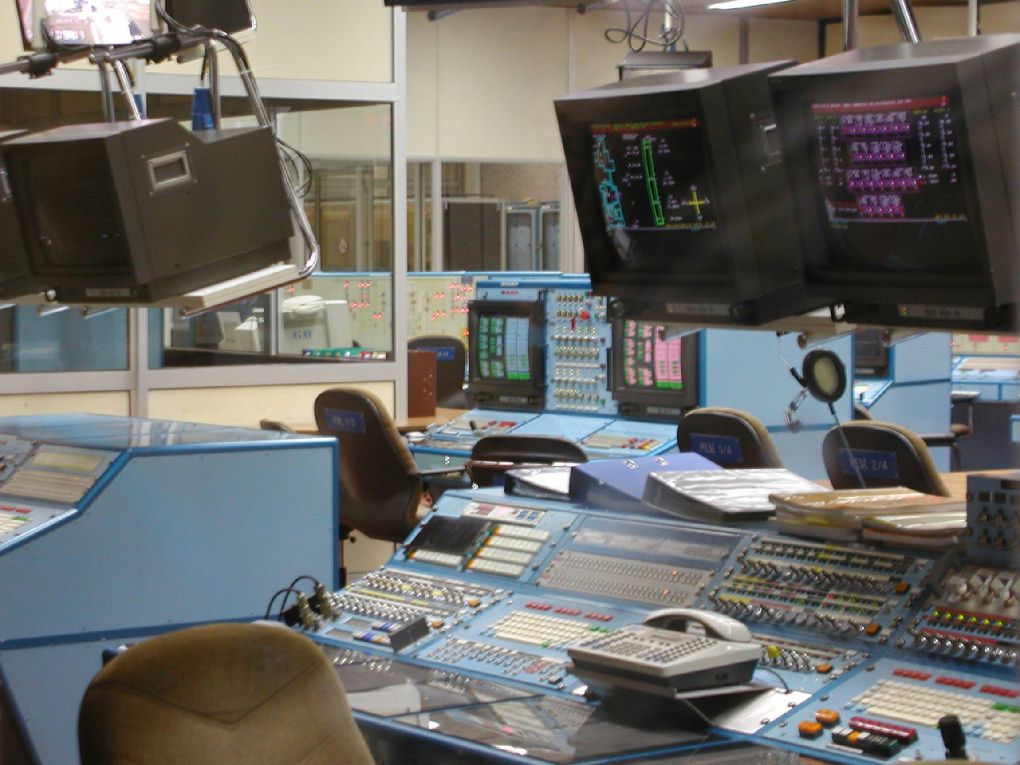

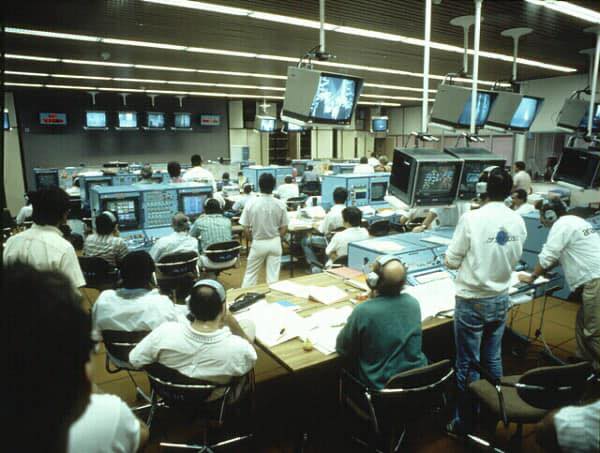

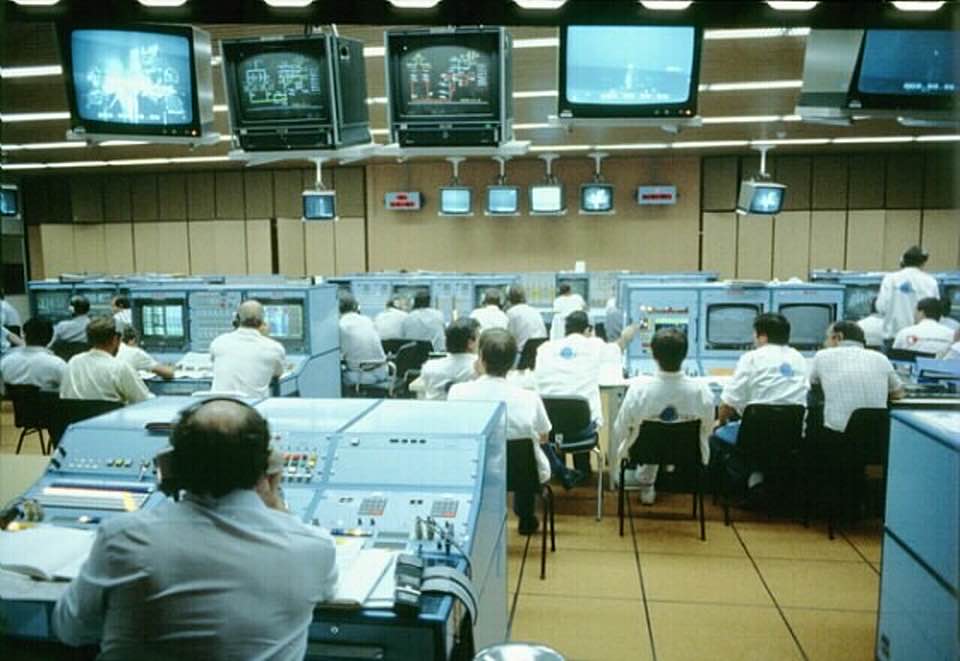

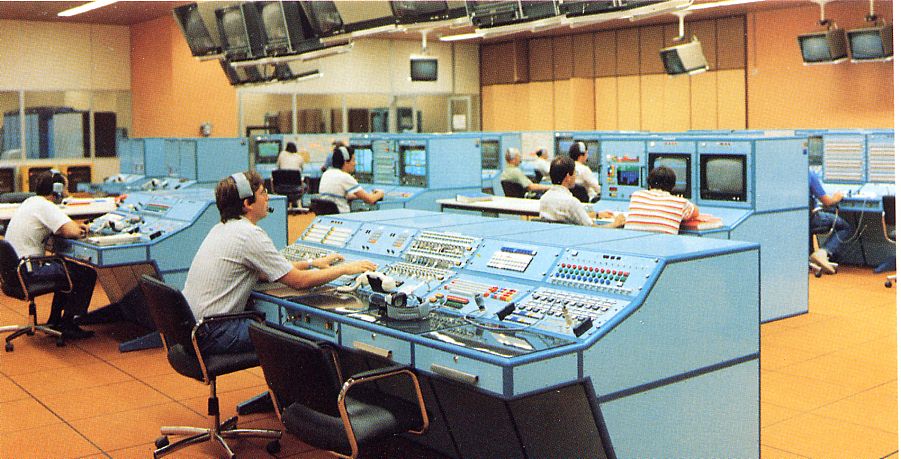

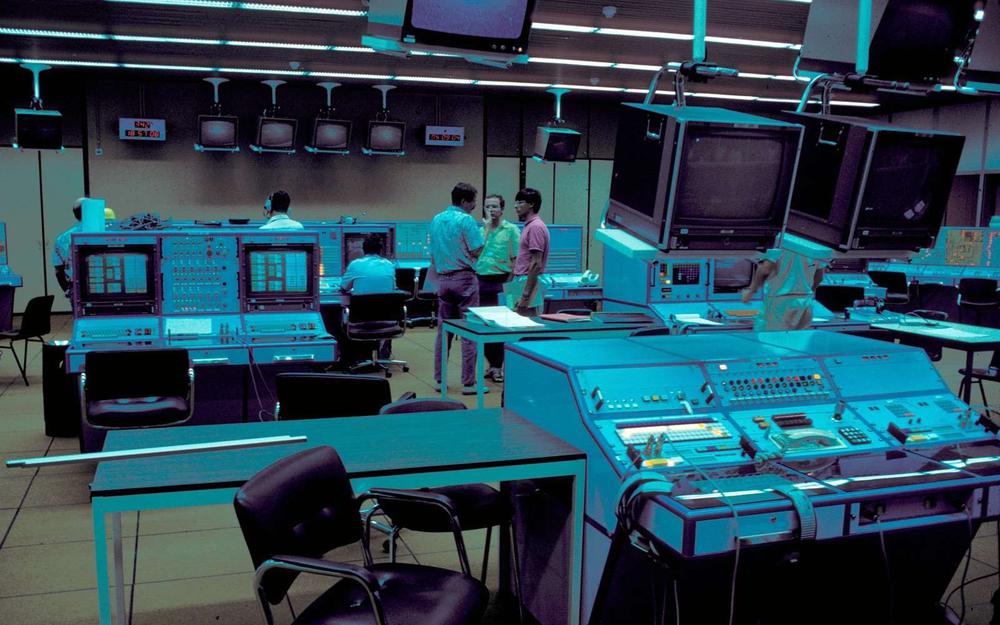

Le CDL 2 en opération, la fameux bleu Cnes ! Le pupitre COEL à gauche, Sauvegarde à droite. Les pupitres ´Systèmes Électriques’ au second plan.
Le CCF assure la mise en oeuvre et le contrôle à distance de l'ensemble des systèmes fluides et ergols des installations sol et du lanceur; il commande notamment les remplissages du lanceur. Il traite plus de 5000 comptes rendus et commandes et plus de 400 mesures analogiques. Ce système moderne entièrement redondé compte 4 mini calculateurs et 20 "intelligences" décentralisées, raccordées par une liaison bus grande vitesse; 18 pupitres et plus de 30 consoles vidéo permettent la conduite des opérations à partir du Centre de Lancement. Le CCE assure la mise en oeuvre et le contrôle des chaînes électriques du lanceur, la mise en oeuvre de la phase de largage ainsi que l'exploitation, la visualisation et le stockage des données en provenance du lanceur par 5 liaisons redondées 64 kbps traitant 600 entrées, sorties numériques et 50 mesures analogiques par un calculateur central. Un banc de réception et de traitement de télémesure permet l'acquisition de 1 000 paramètres PCM. Contrairement au CDL 1, l' accès au CDL 2 est autorisé jusqu' à H-10 mn et jusqu' à la retombée des PAL.

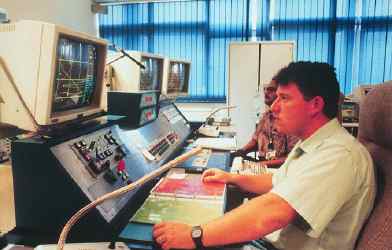

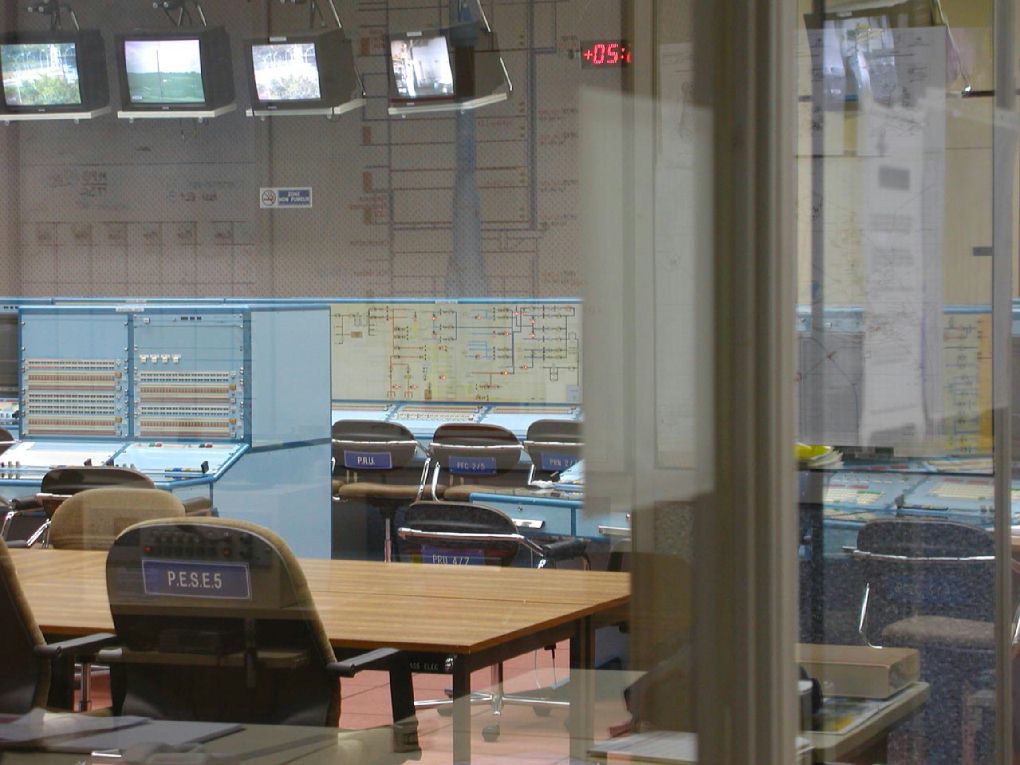

Salle de sauvegarde

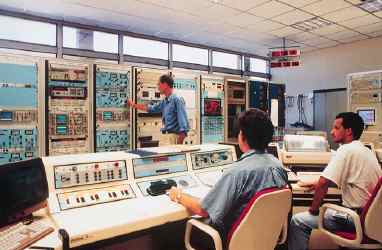

Service acquisition des télémesures

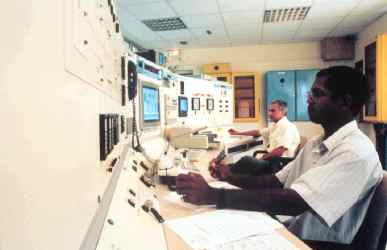

Service de télémesure

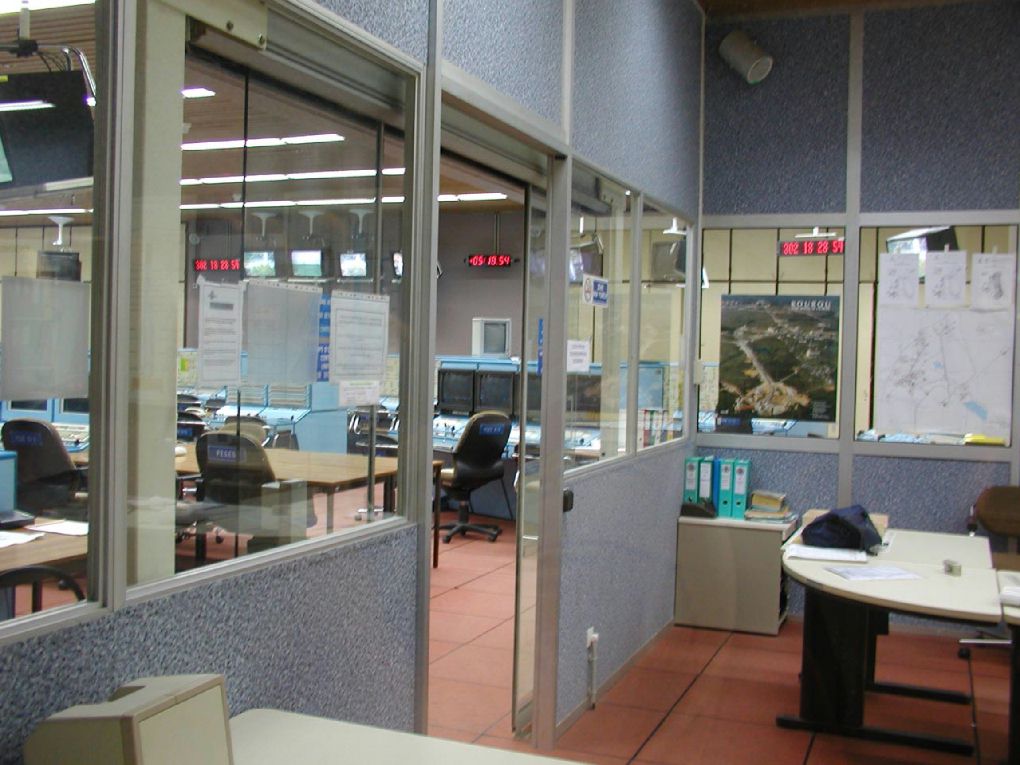

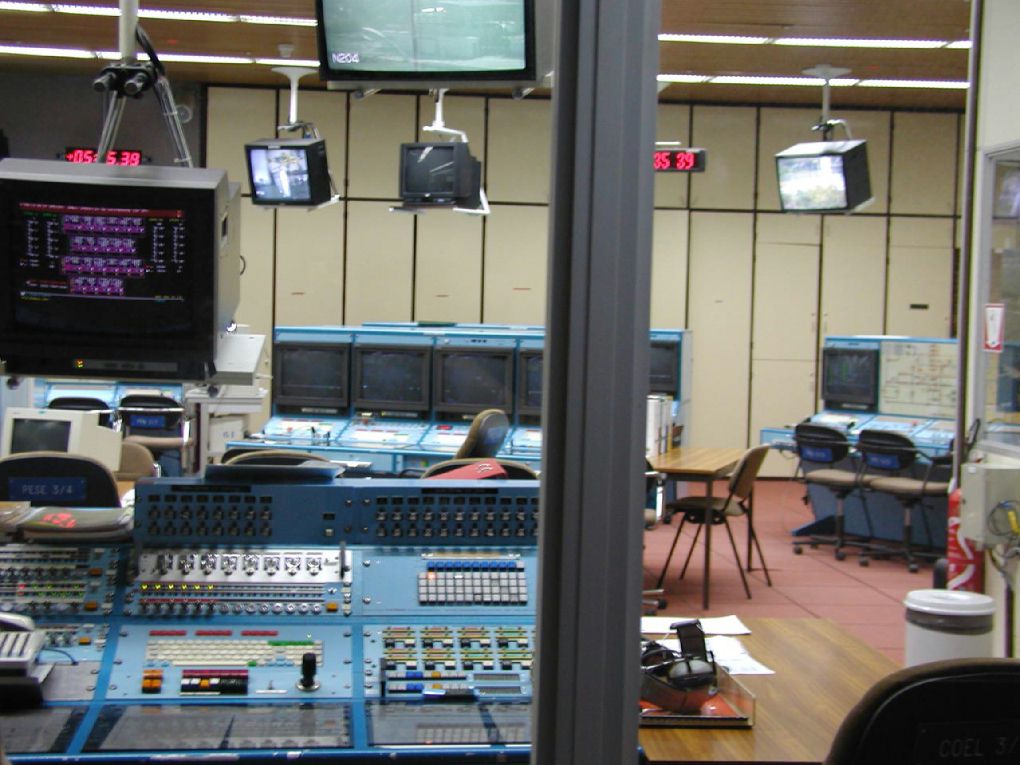

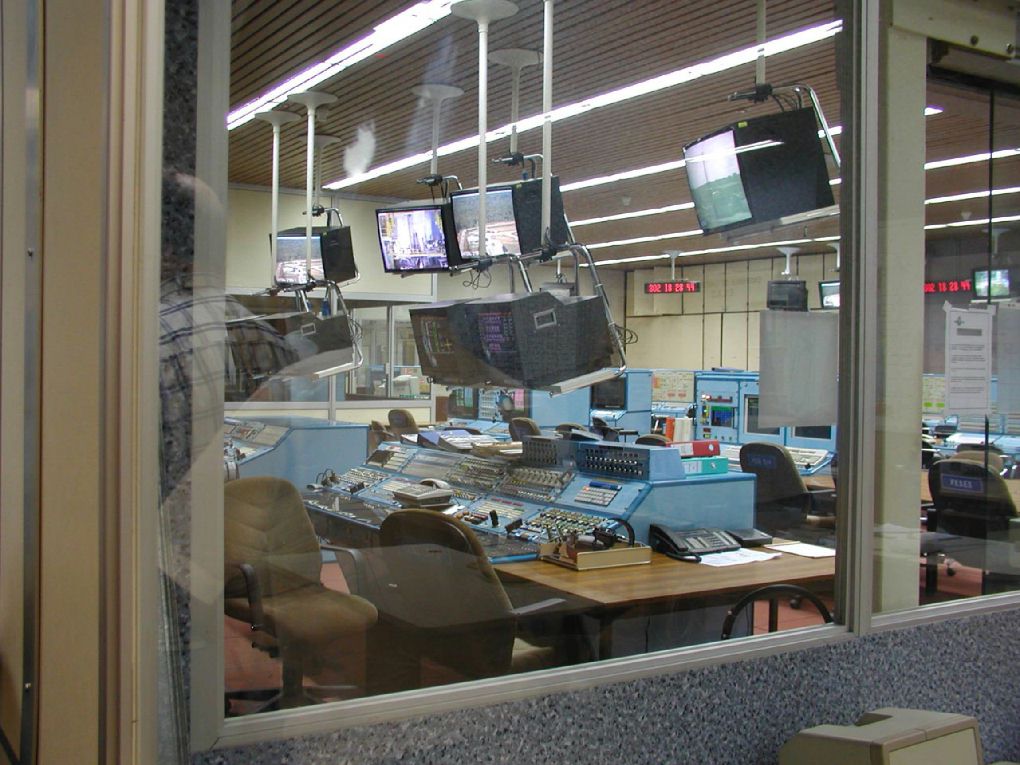

Le CDL 2 après l'arrêt d'Ariane 4 en 2003.
|
