LA ZONE DE PRÉPARATION

La Zone de Préparation de I' ELA 2 permet de réaliser les opérations de destockage et de contrôle d'aspect des éléments du lanceur à leur arrivée, l' érection des étages et raccordements, les contrôles d'étanchéité, les contrôles moteurs, la préparation et le montage des propulseurs d'appoint liquides (les solides étant montés sur le pad) et les contrôles électriques.
Le temps de présence du lanceur dans cette zone est d'environ un mois.

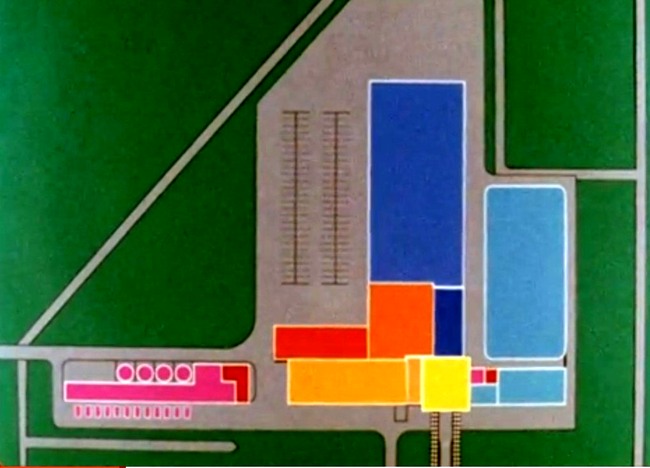

La ZP avec en bleu foncé, le hall de déstockage et d'érection des étages, jaune le hall d'assemblage lanceur, en orange banc de contrôle simplifié (contrôle électrique du lanceur), et CDL 2, en bleu clair zone de production et stockage des fluides (air, azote et hélium), en rose centrale de climatisation et en rouge les bureaux, magasins et ateliers

Les principales installations de la Zone de Préparation des lanceurs sont:

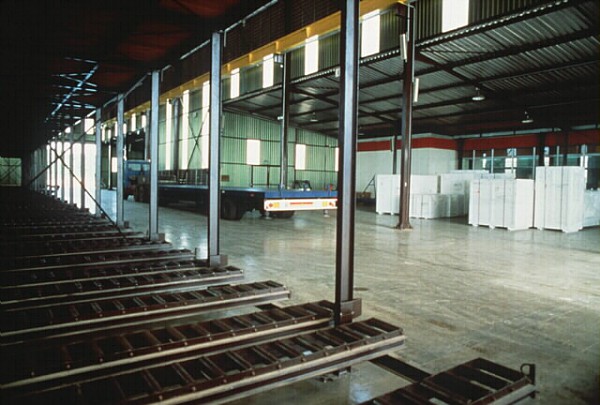

_ Le Hall de déstockage est un bâtiment de 3000 m2 destiné à abriter les étages de 2 lanceurs Ariane dans leurs conteneurs à leur arrivée en Guyane. L'inspection visuelle et la préparation à l'érection des éléments du lanceur sont effectuées dans ce hall muni de ponts roulants pour la manutention de ces éléments en position horizontale.

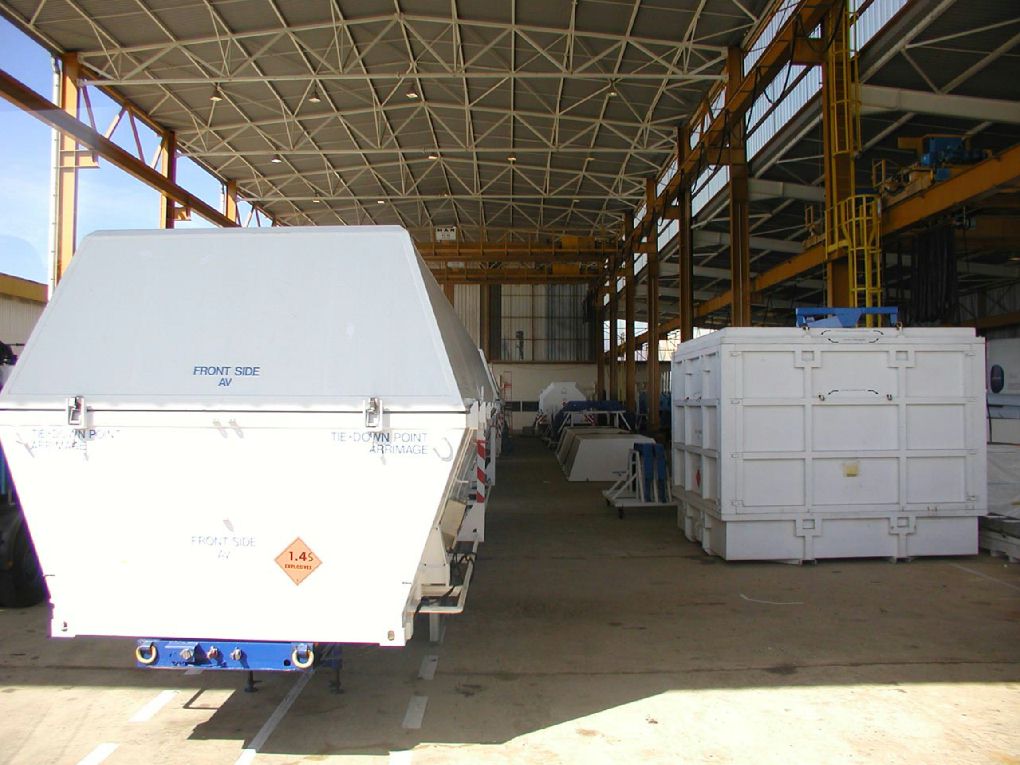

Le hall de préparation des étages avec devant le container du L220

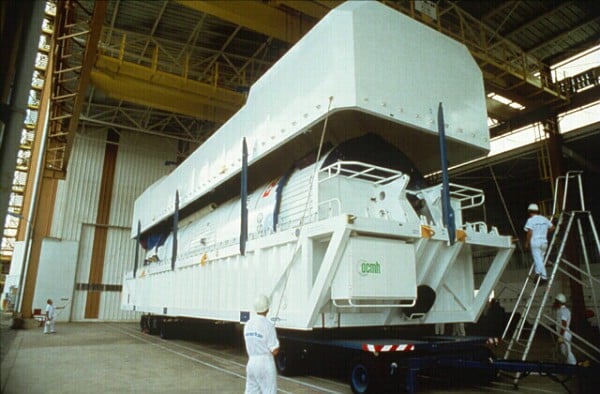

Le container avec l'étage L140 du vol V10 en cours d'ouverture dans le hall

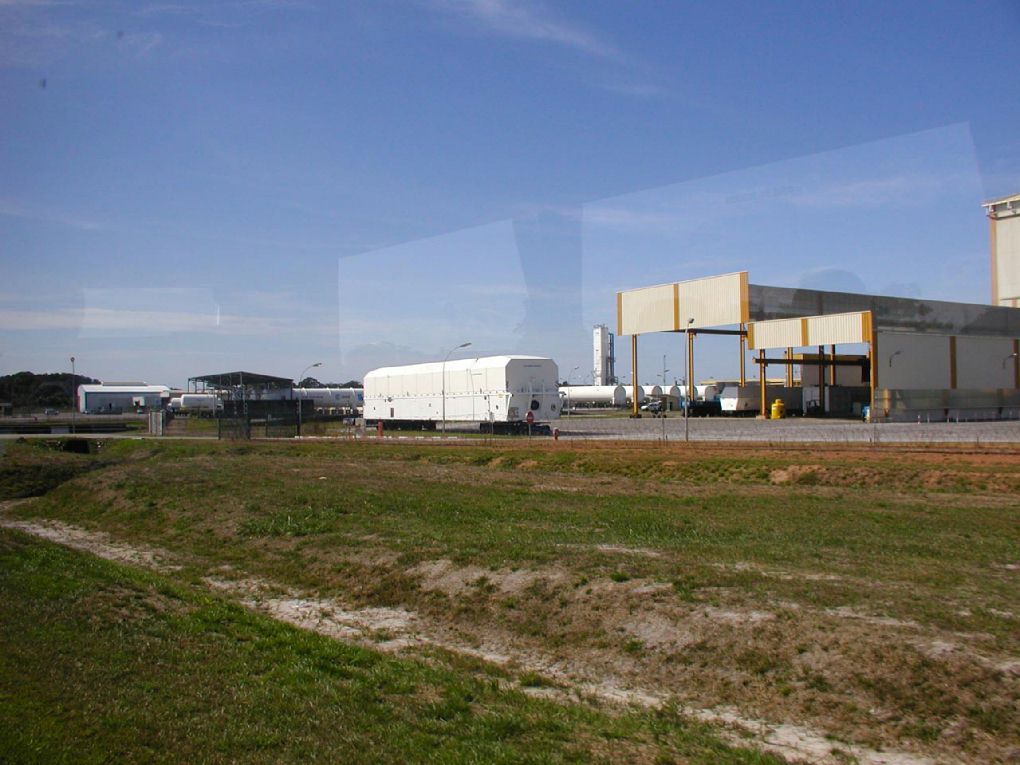

Le hall de déstockage derrière le dock d' assemblage:

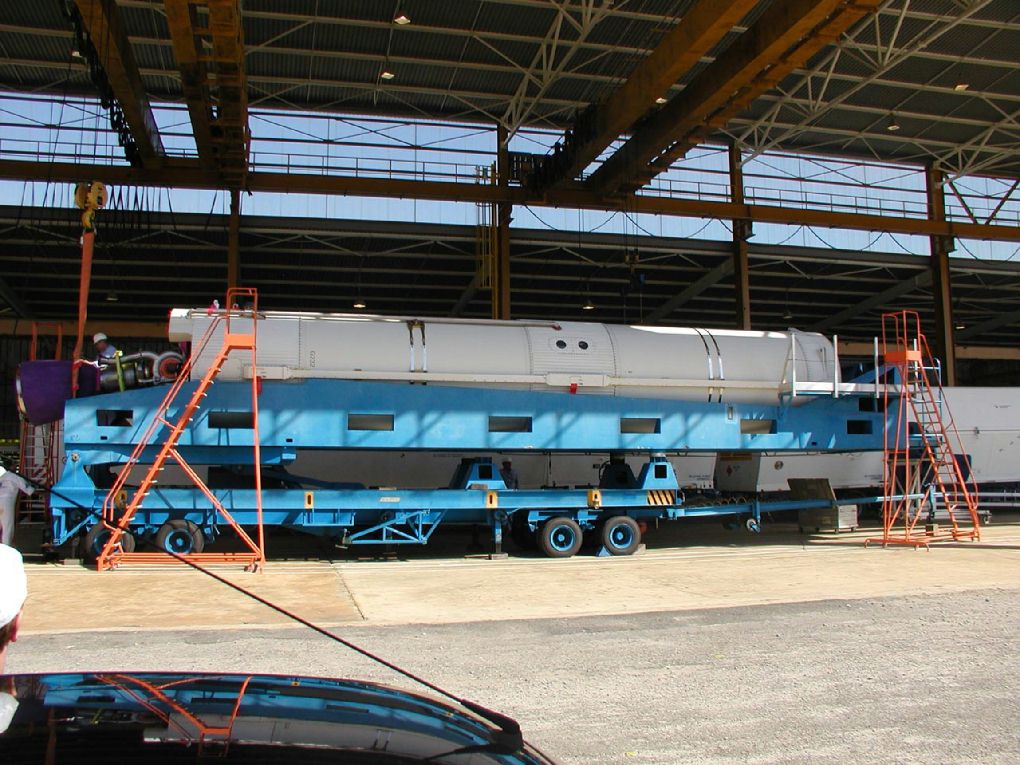

Les container des propulseurs PAL et le "chariot" qui permettra leur mise en place sur le lanceur.

_  Le Hall d' érection est un bâtiment métallique de 15 par 30 haut de 34 m. Bardé, climatisé, muni d'un pont roulant de 30 t, il permet la mise à la verticale des conteneurs des trois étages et des propulseurs d' appoint PAL ainsi que la manutention de la case à équipements en vue de leur érection dans le Dock d'assemblage;

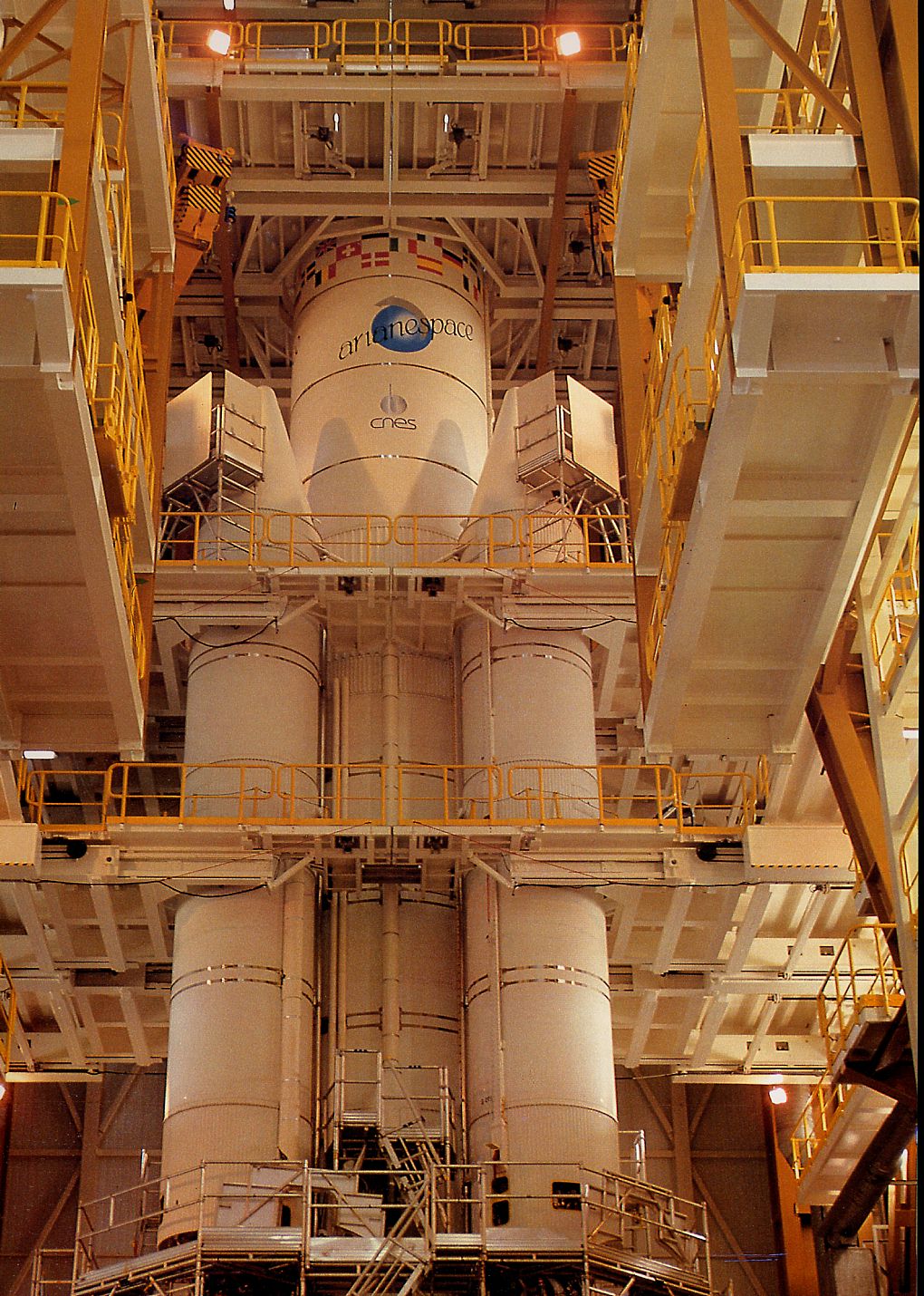

_ Le Dock d' assemblage est un bâtiment métallique bardé, climatisé, accolé au Hall d'érection, de 20 à 30 m sur 67 m de haut. Il est muni de plateformes fixes et escamotables, permettant l'accès aux différents niveaux du lanceur et équipé d'un pont roulant de 20 t et d'un palan rapide de 3,2 t et de deux potences de 16 t.
Ce bâtiment permet la mise en place et les raccordements électriques et fluides de la table de lancement, l'érection des étages, de la case à équipements, des propulseurs d'appoint et leur raccordement ou Banc de Contrôle Dock d'où sont conduites les opérations de contrôle du lanceur en Zone de Préparation.

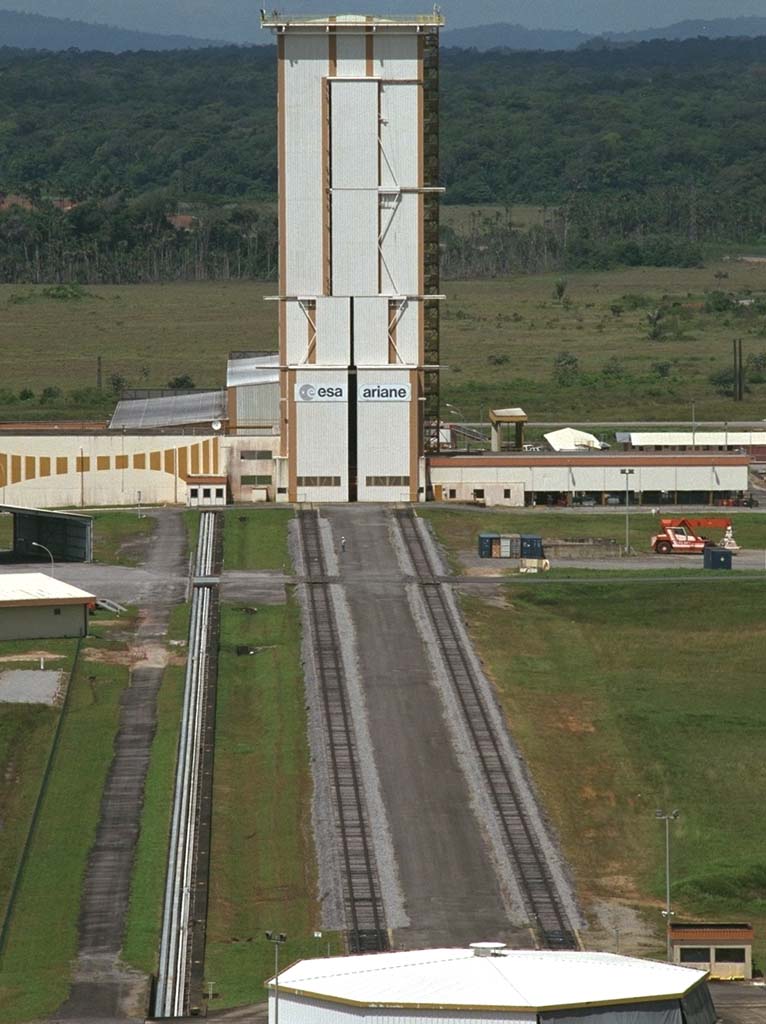

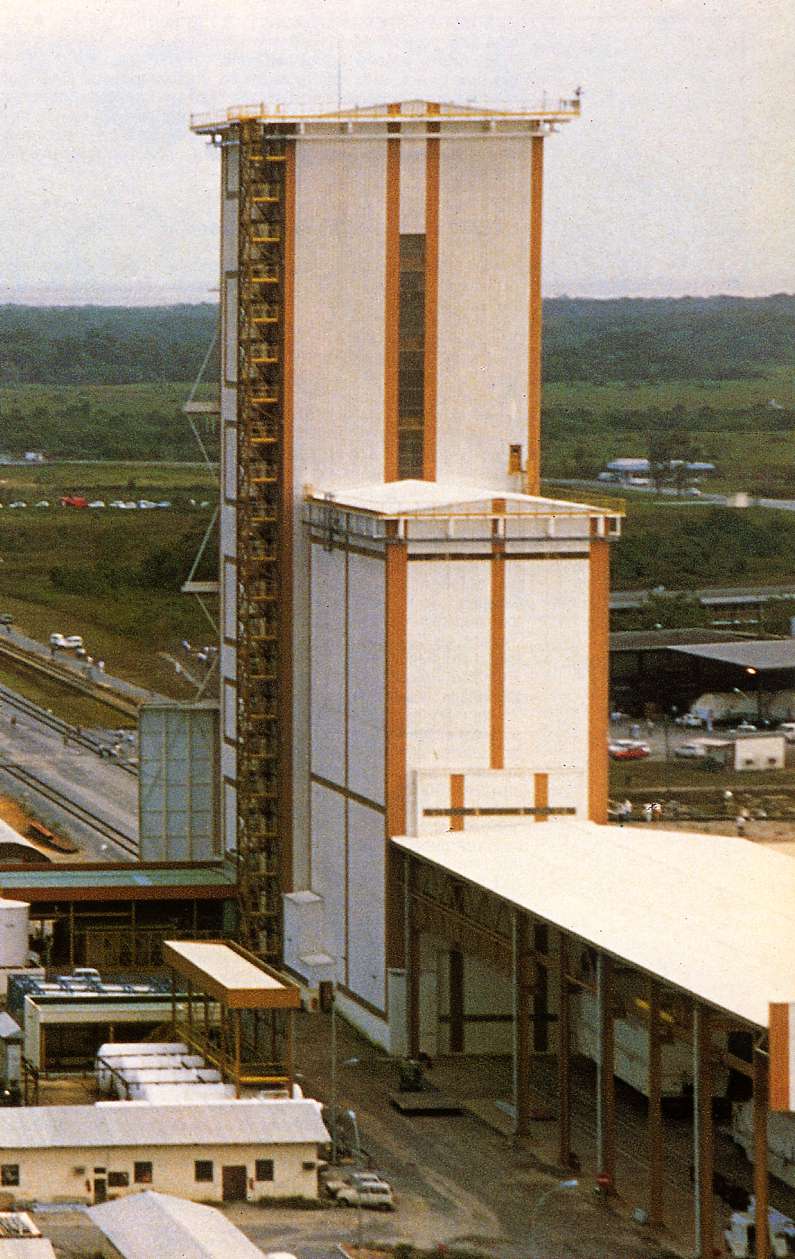

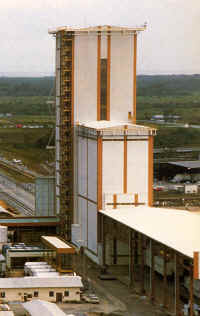

	Le dock d' assemblage vue de face et de derrière (ci contre)

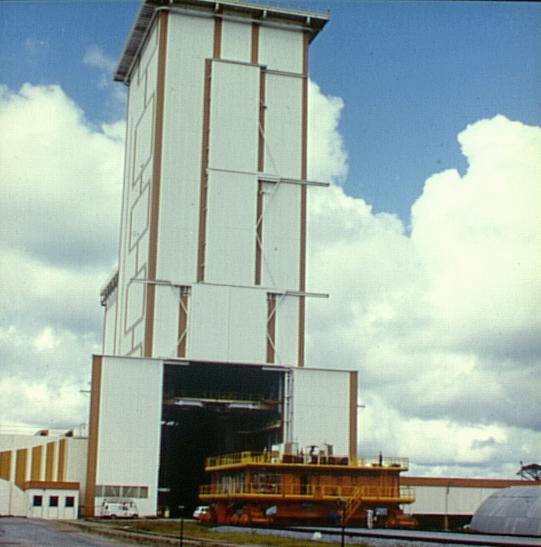

Une table AR4 rentre dns le dock, un lanceur sera monté dessus.

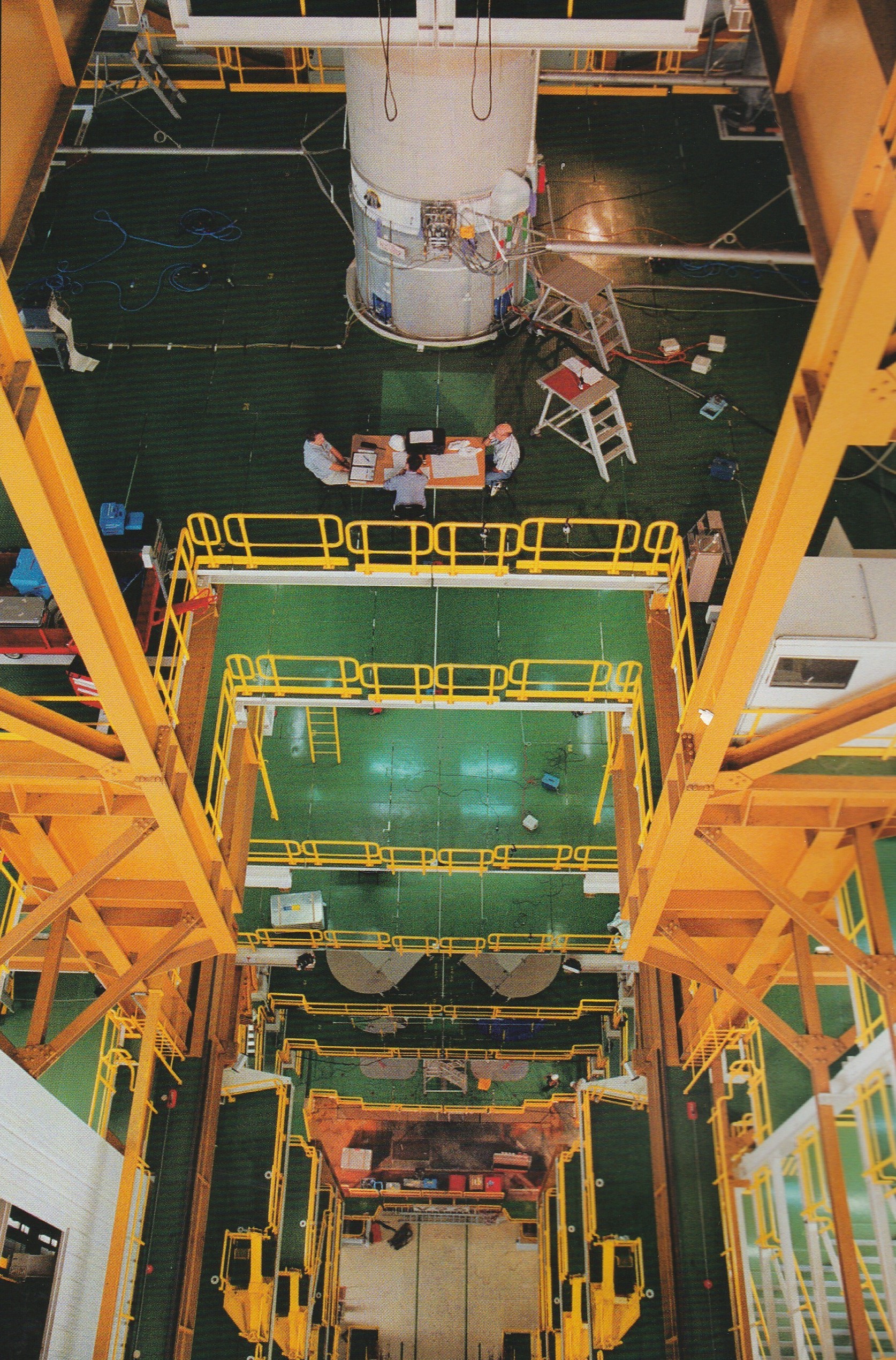

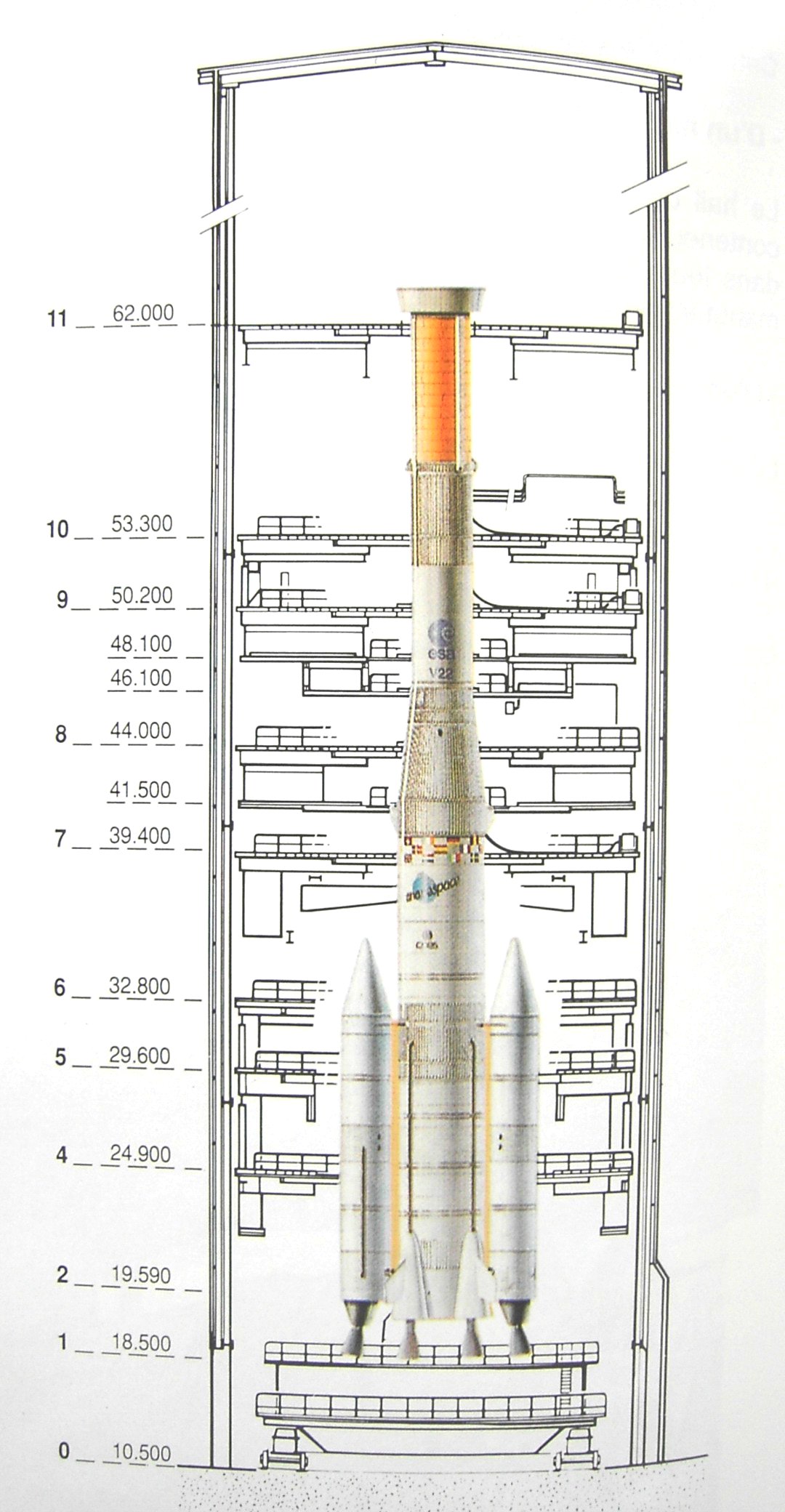

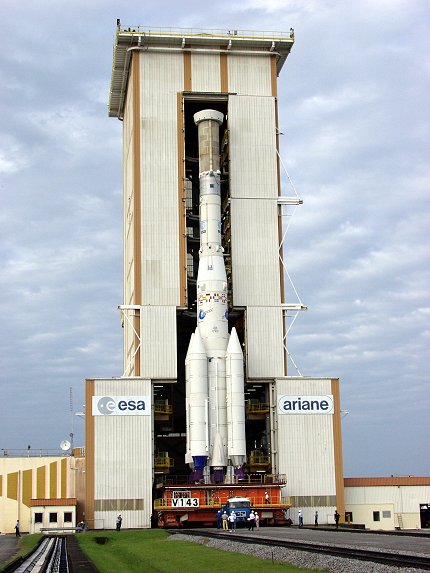

   Plan du dock d'assemblage, vue en plongée du dock avec les plateformes (F buxin) et transfert d' une AR4 vers la zone de lancement

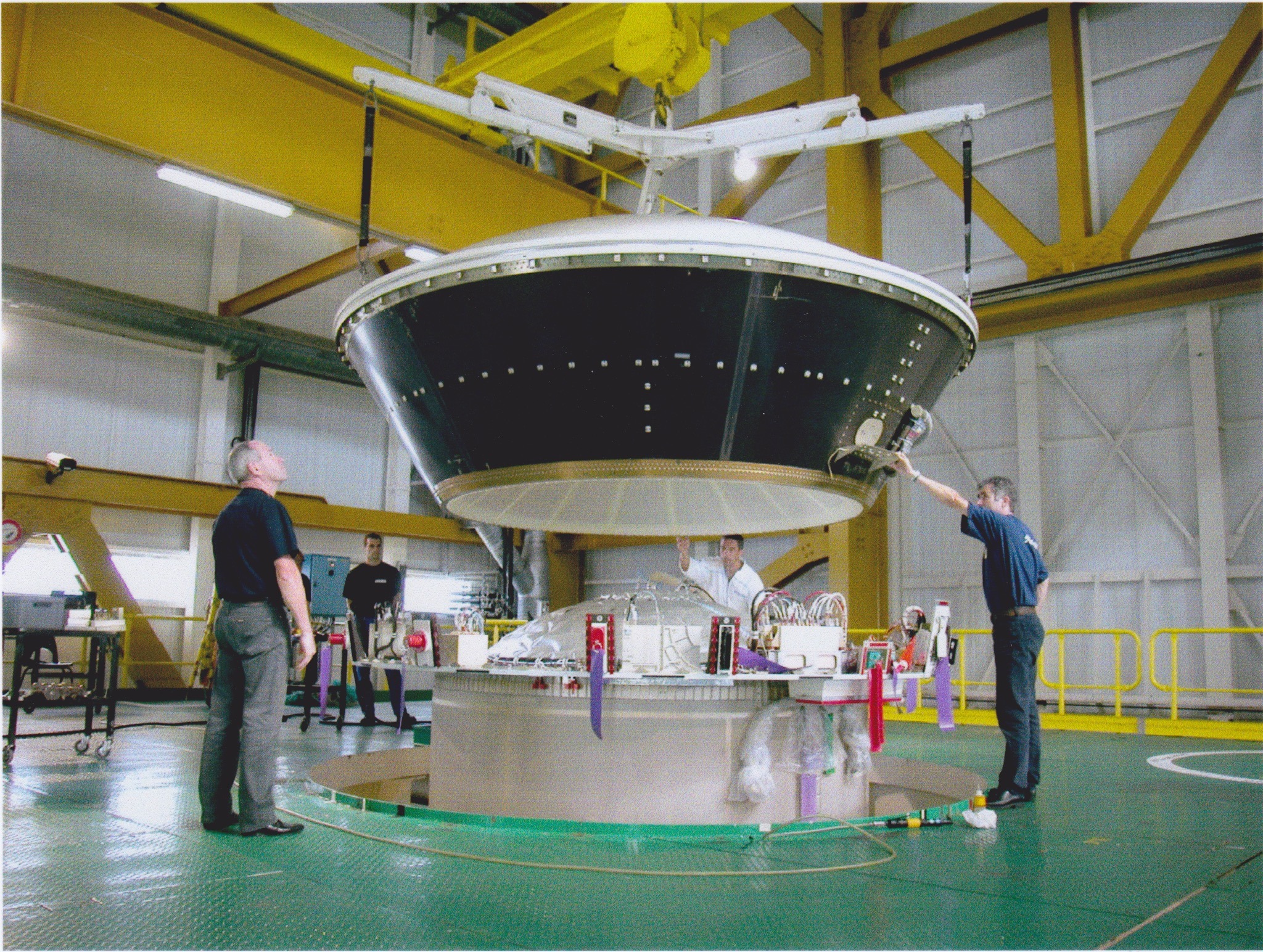

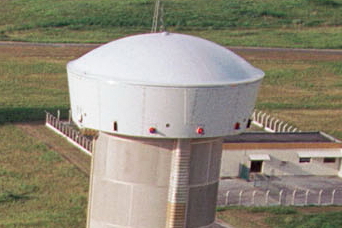

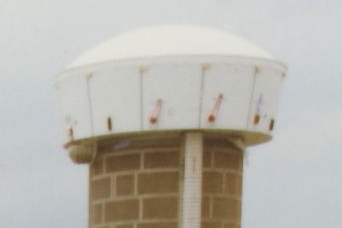

Lors du transfert vers la ZL2, Ariane 4 n'a pas encore sa charge utile, ni sa coiffe. Un capot de protection "type 3" n°1 a été développé à partir d'une virole externe de case à équipement, la VE est une structure conique assurant la liaison entre l'étage et la SPELDA ou la coiffe. Il sert de protection du sommet du H10. Un deuxième capot type 3 tout en aluminium avait été commandé par Arianespace dans le cas de croisement de lanceur entre ZP et ZL. Il existait aussi un capot de transfert pour Ariane3 en ZL2.

12 carénages ferment l'espace entre le plateau case (interface H10) et la virole externe

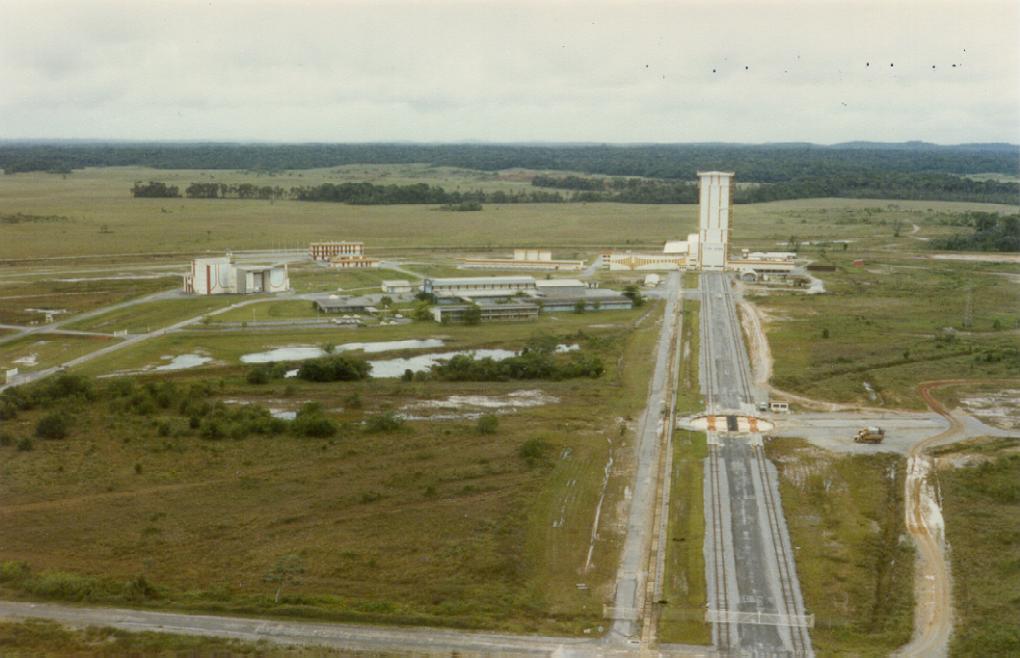

La zone de préparation vue de la ZL2 en 1986

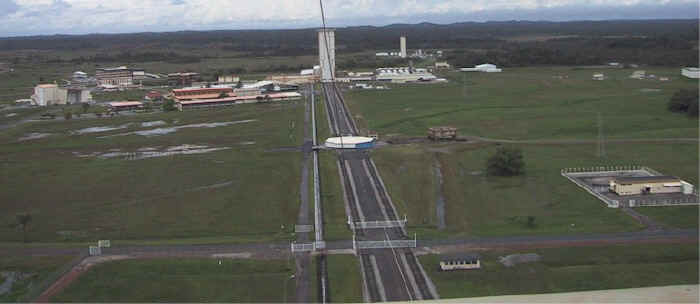

La zone de préparation en 2001.

Les principales servitudes du complexe de lancement sont regroupées en Zone de Préparation avec la centrale électrique de 4000 kVA, les deux groupes électrogènes de secours de 440 kVA et deux onduleurs de 100 kVA, la centrale de climatisation avec ses 11 groupes assurant une production de 1800 kfrigories/heure et 600 Kcalories/heure sous forme d'eau glacée et d'eau chaude.
A cela s' ajoutent 1 660 m3 de stockage en 3 cuves, deux d'eau glacée et une d'eau chaude, permettent 4 heures d'autonomie en cas de coupure d'énergie. Ces fluides servent à la climatisation des locaux et au refroidissement des équipements électroniques (sol et bord) et des ergols stockables.
Enfin les bureaux, ateliers et magasins et un bâtiment bureaux d'une surface utile de 1 650 m2 répartie sur 3 étages, accolé au Centre de Lancement, qui abrite les équipes chargées de l'exploitation de I'ELA 2 et les équipes de lancement.
