Le Soyouz en Guyane 2008

2008

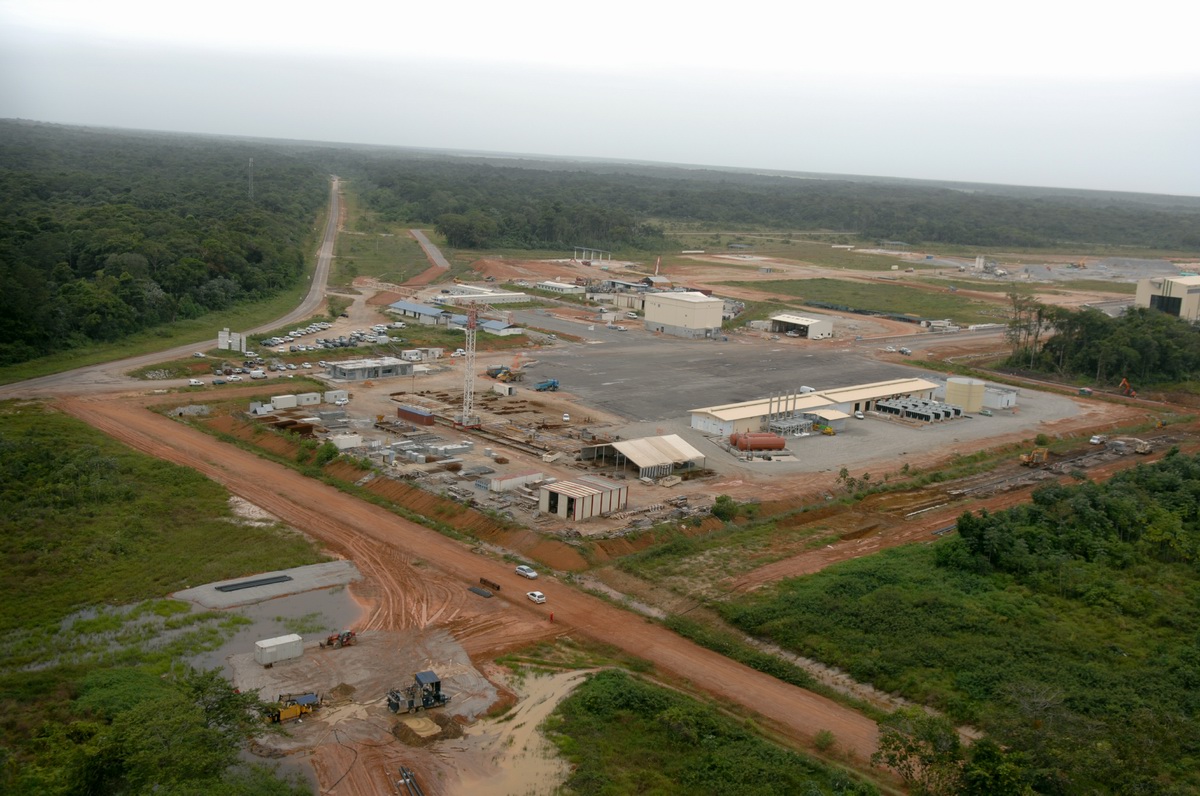

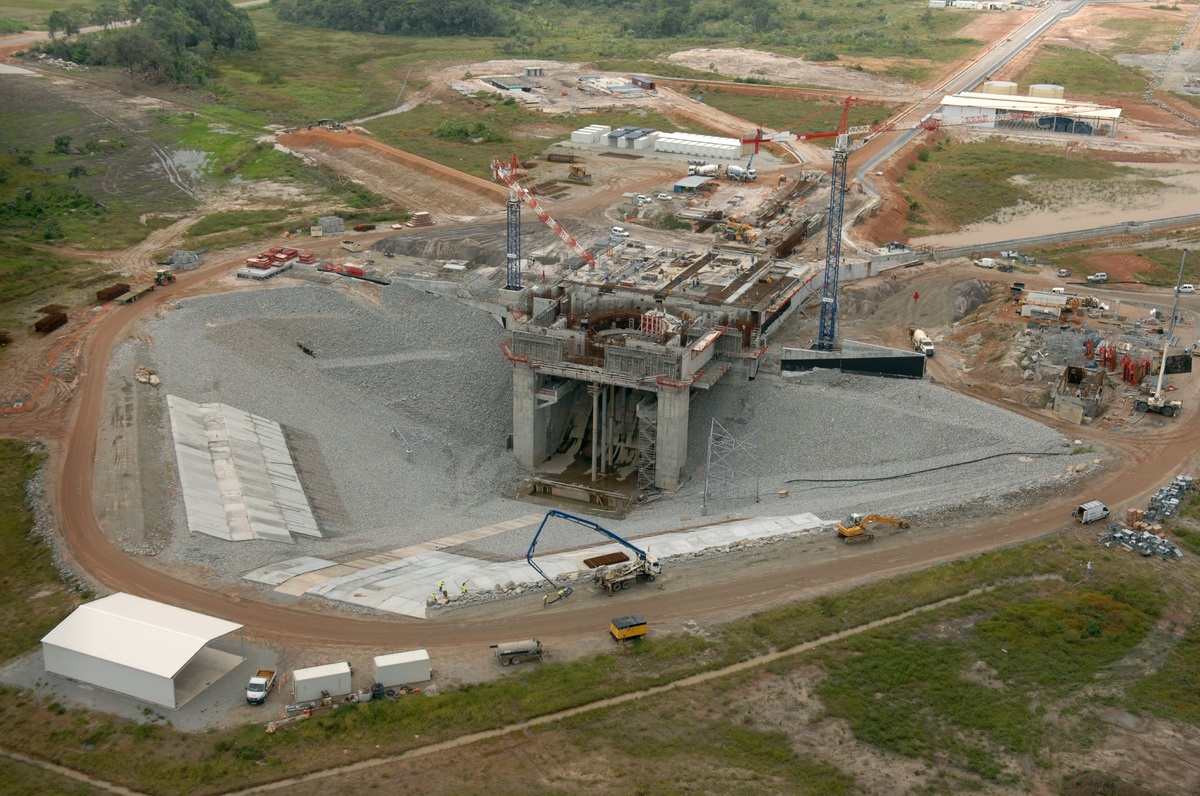

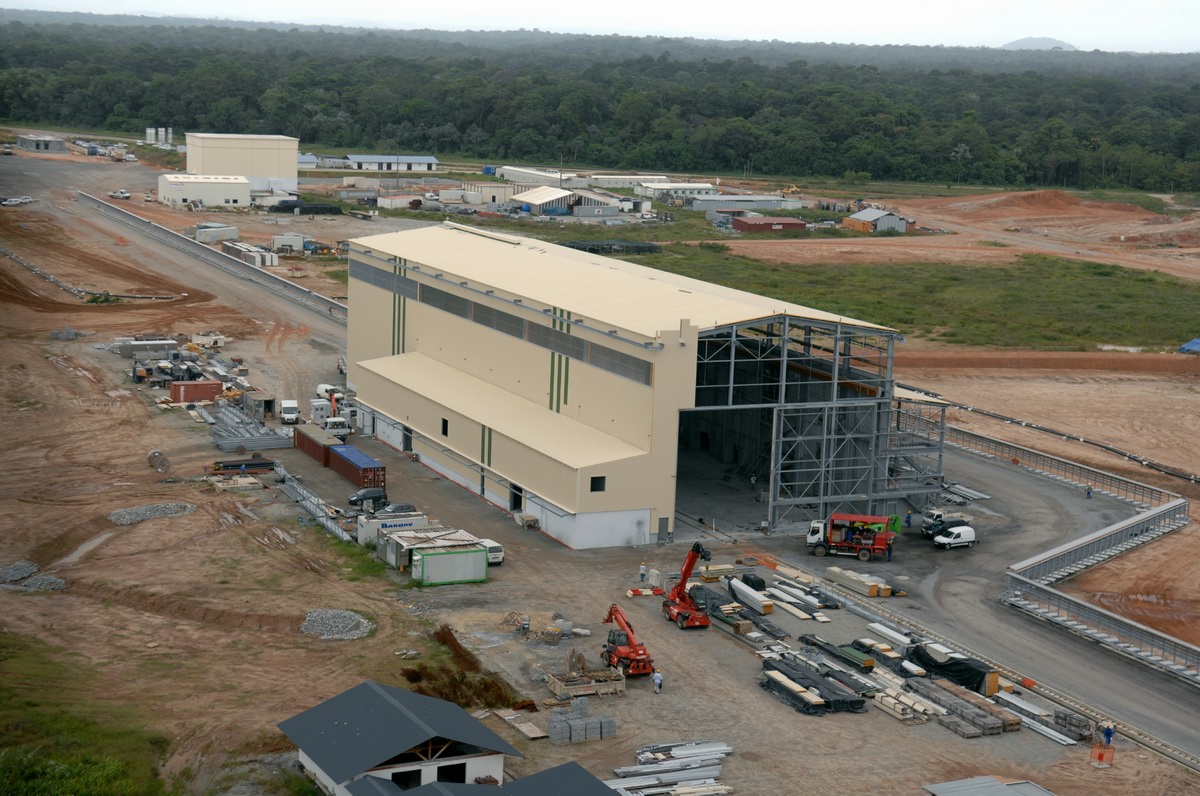

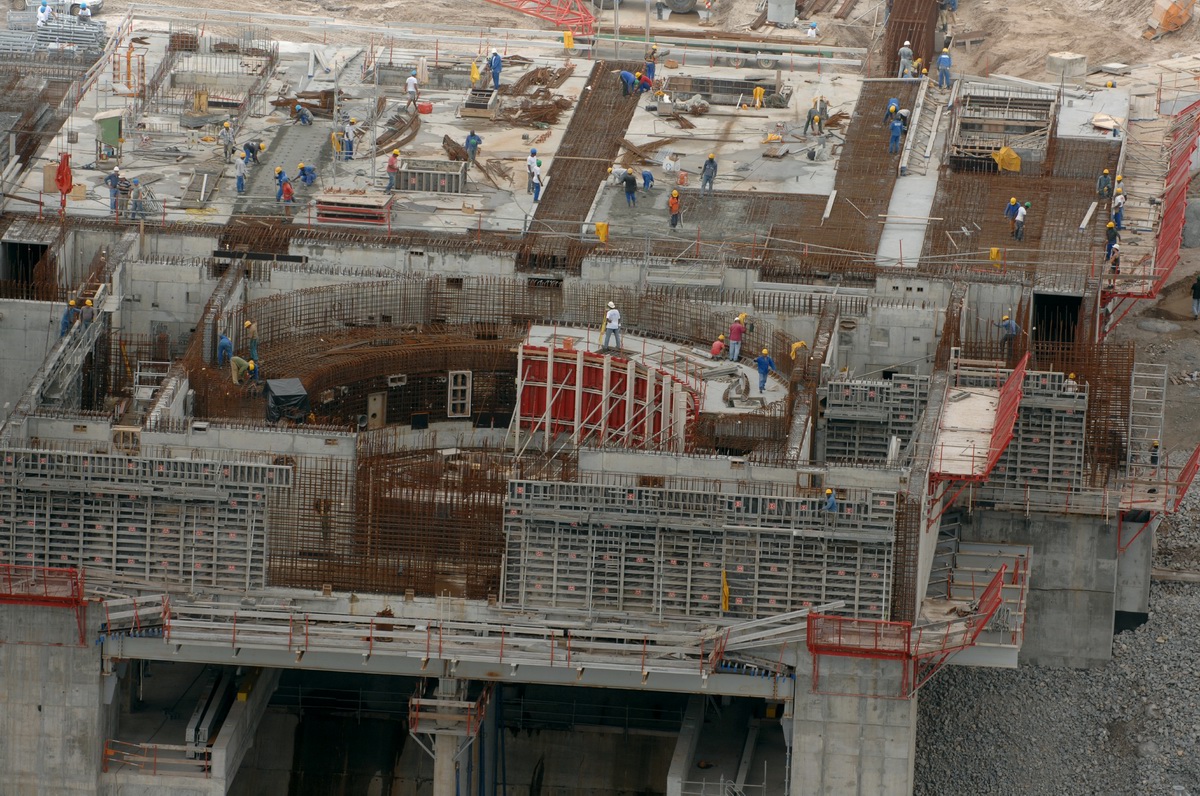

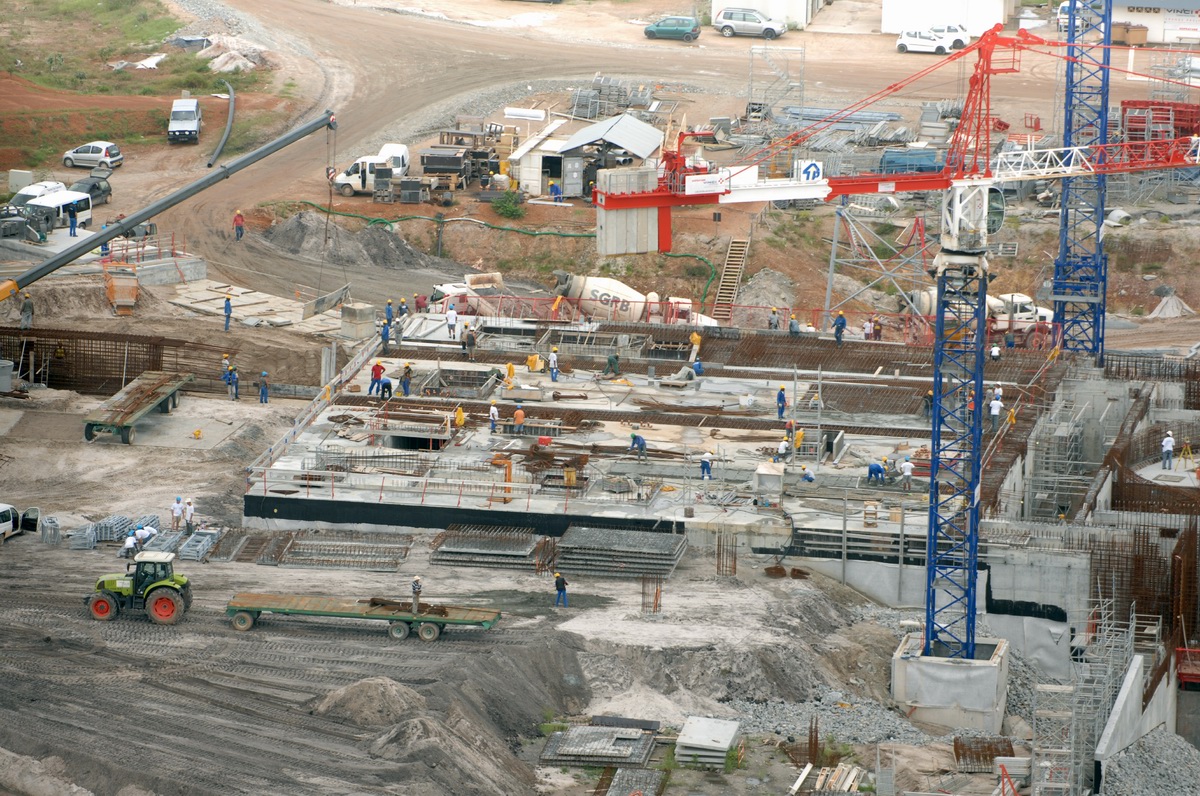

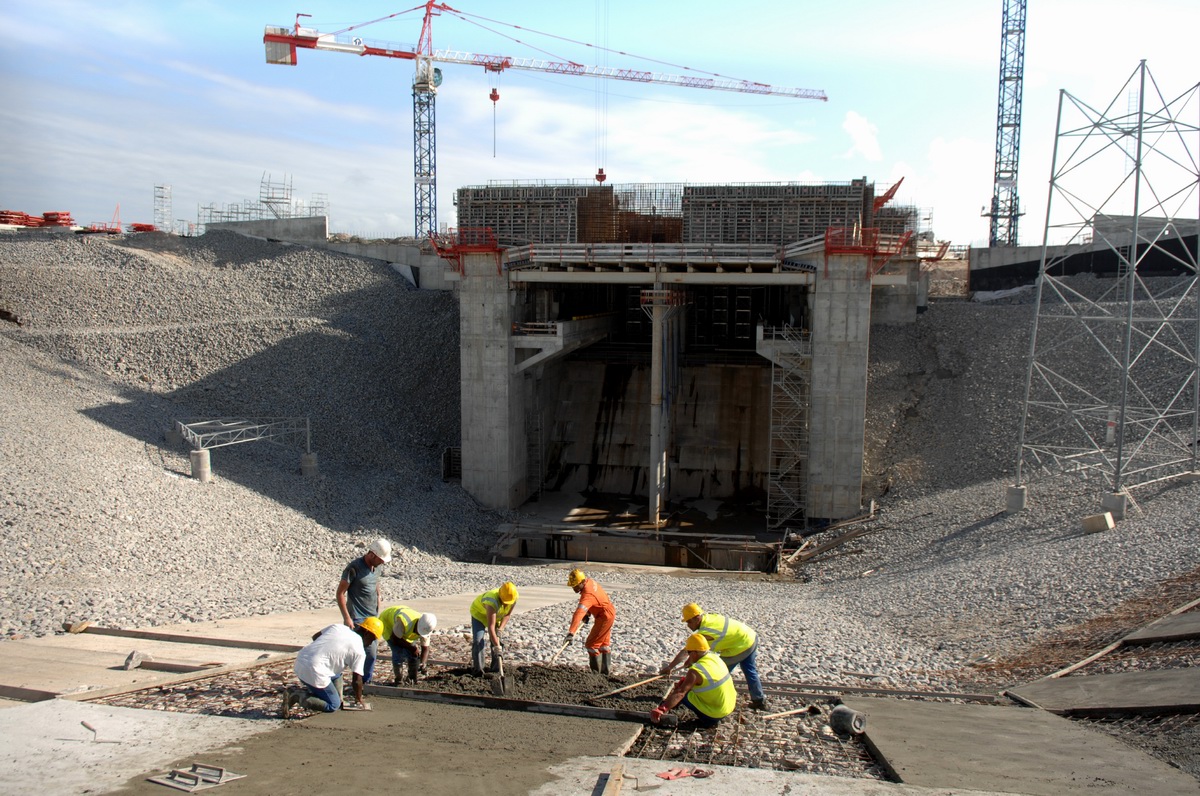

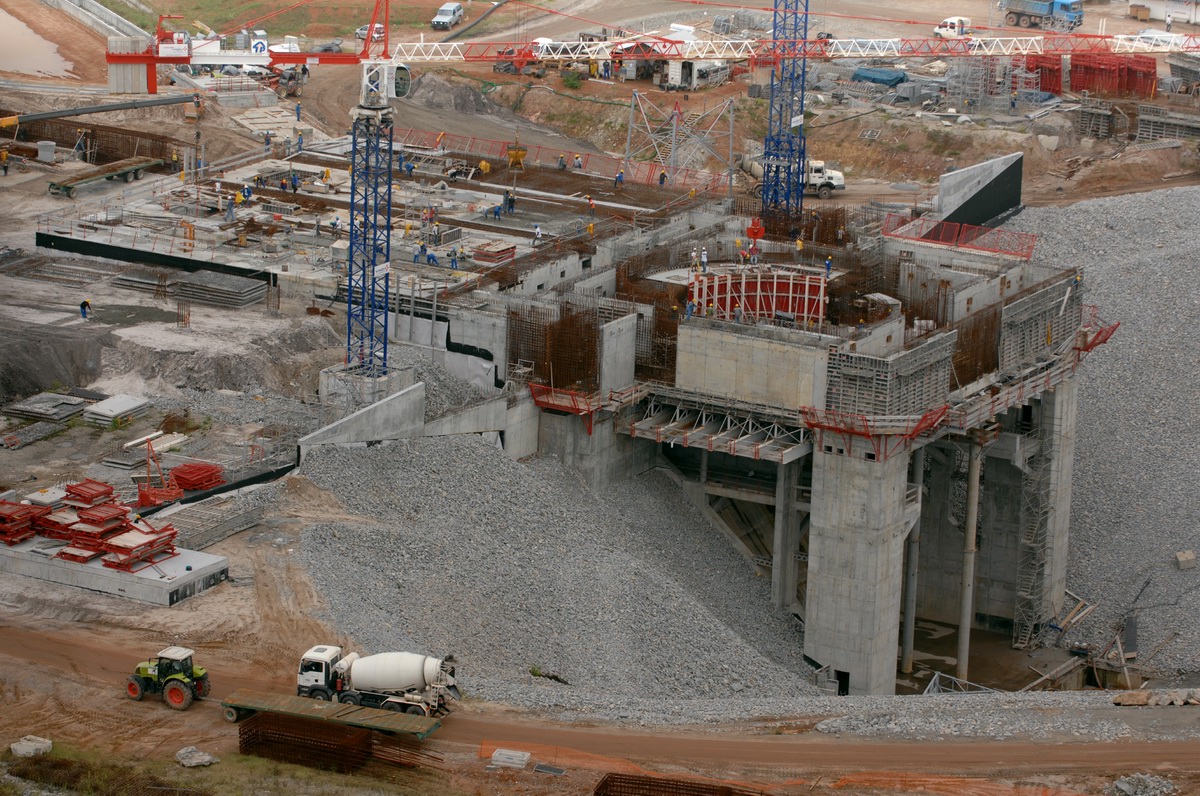

Chantier Soyouz janvier 2008 (photos CNES/ESA Philippe BAUDON)

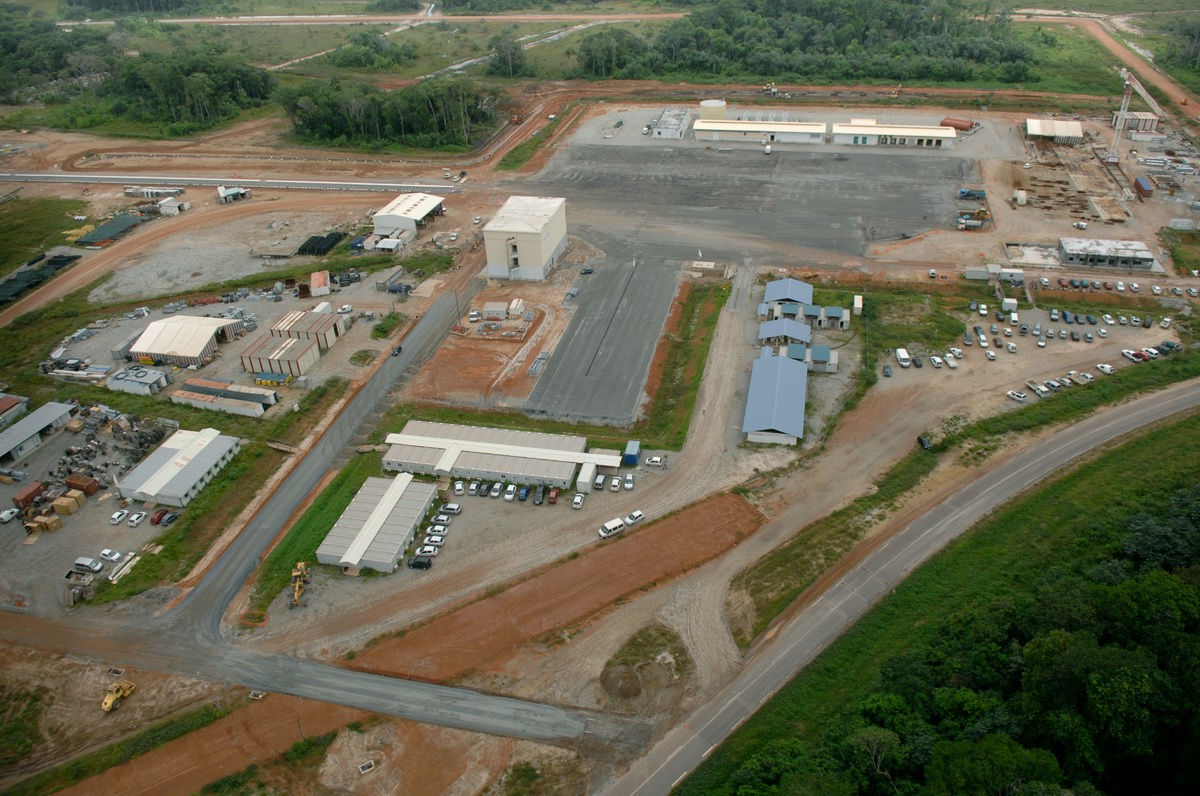

Vue générale de l'entrée de la zone de préparation

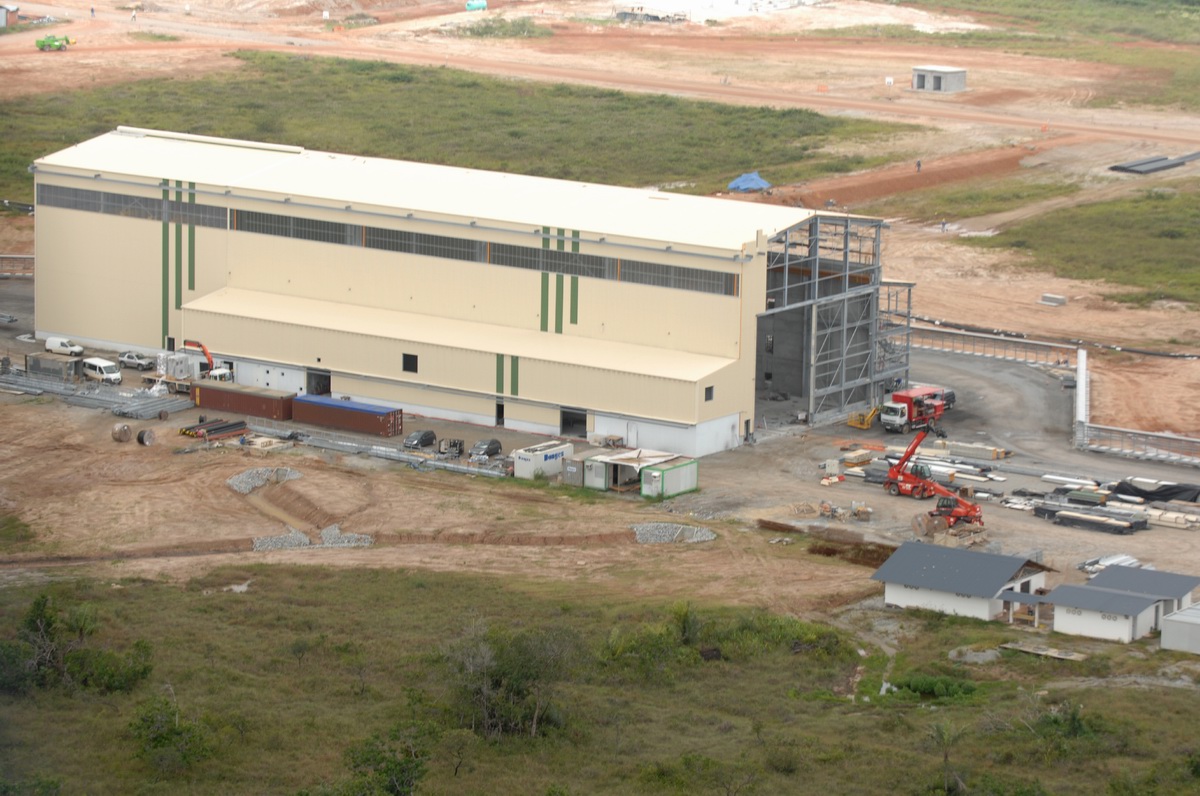

Le MIK

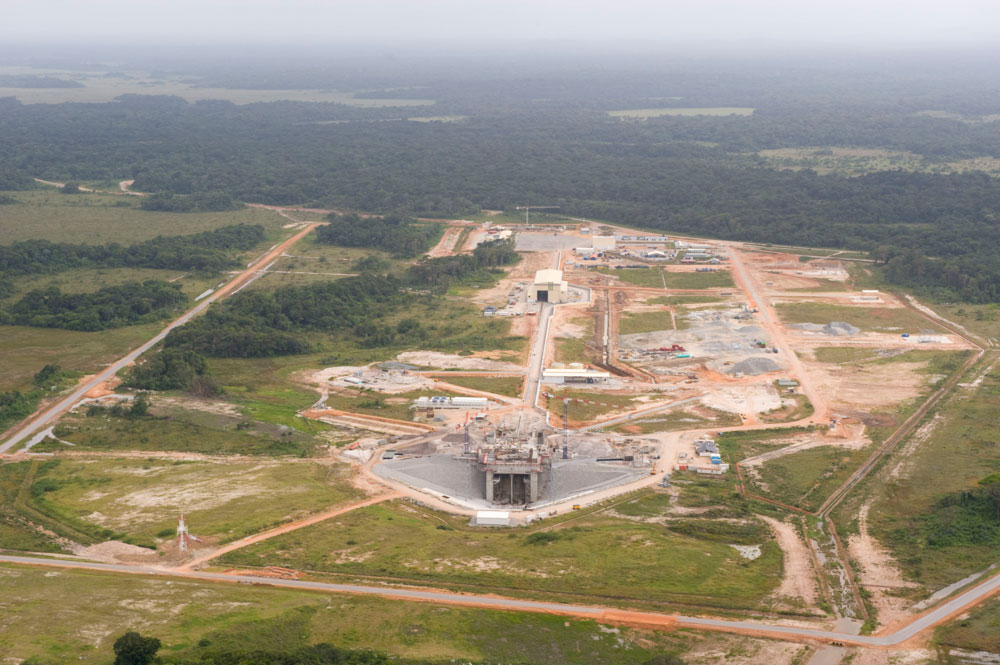

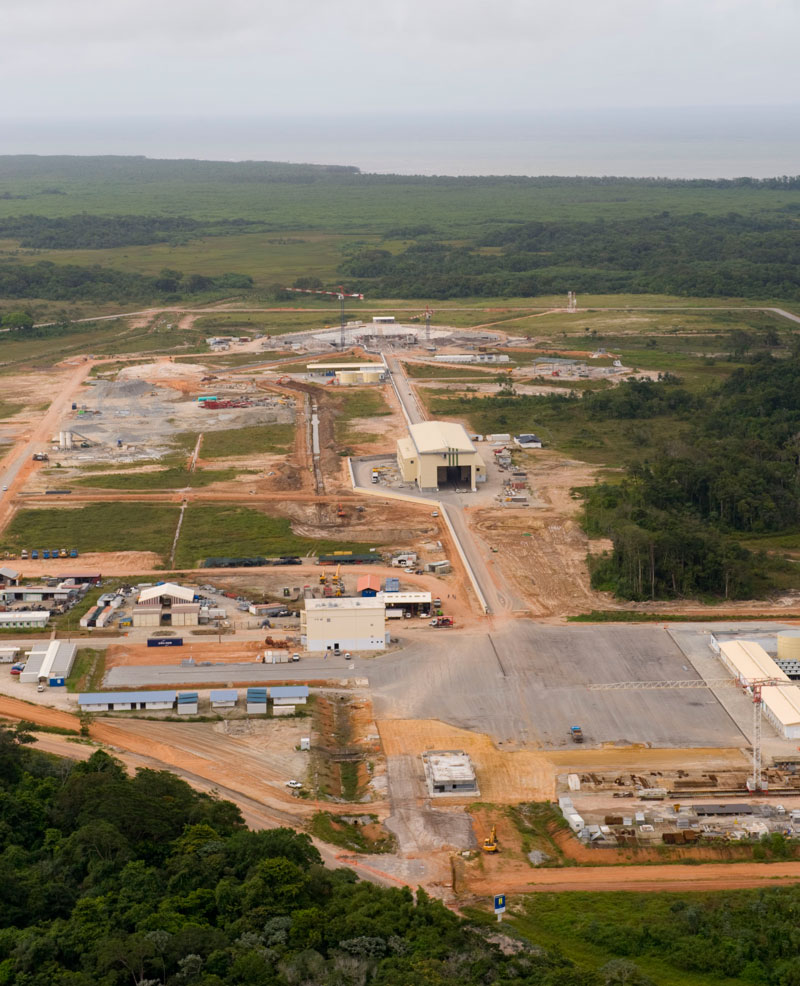

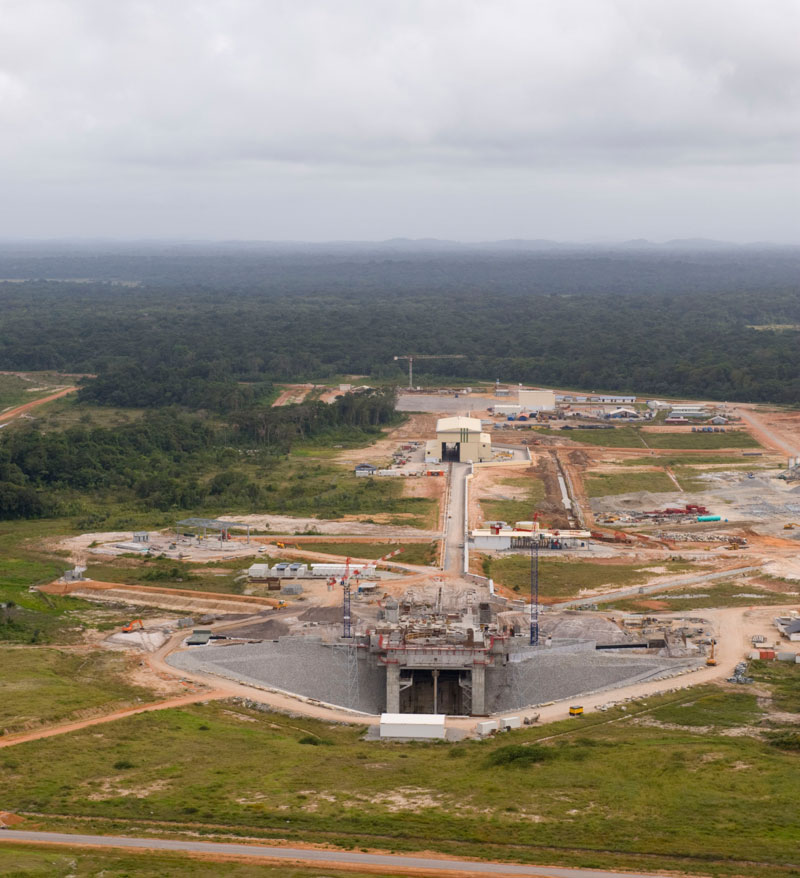

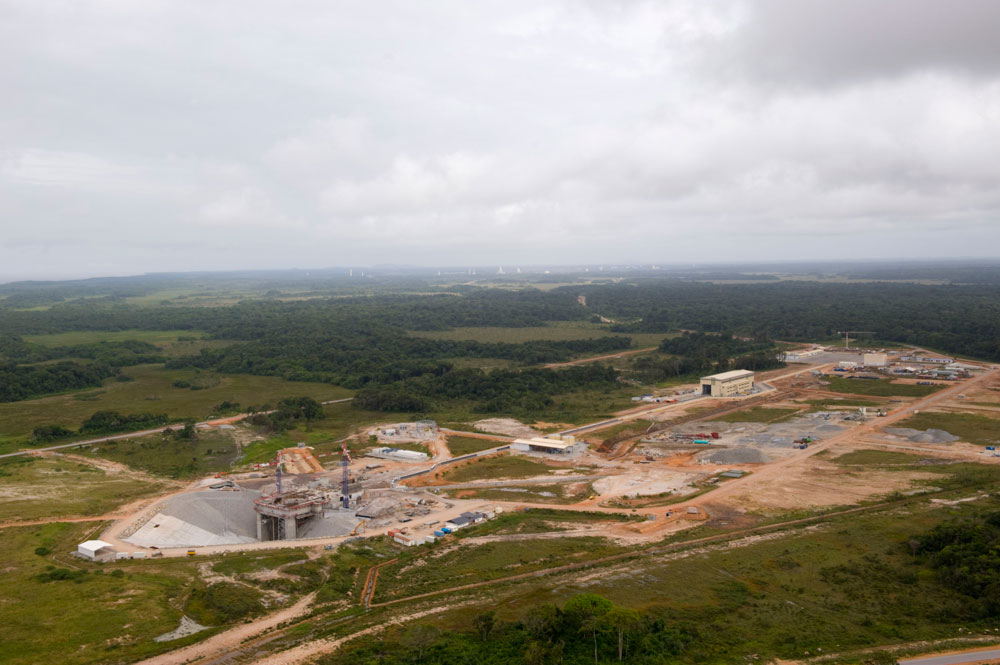

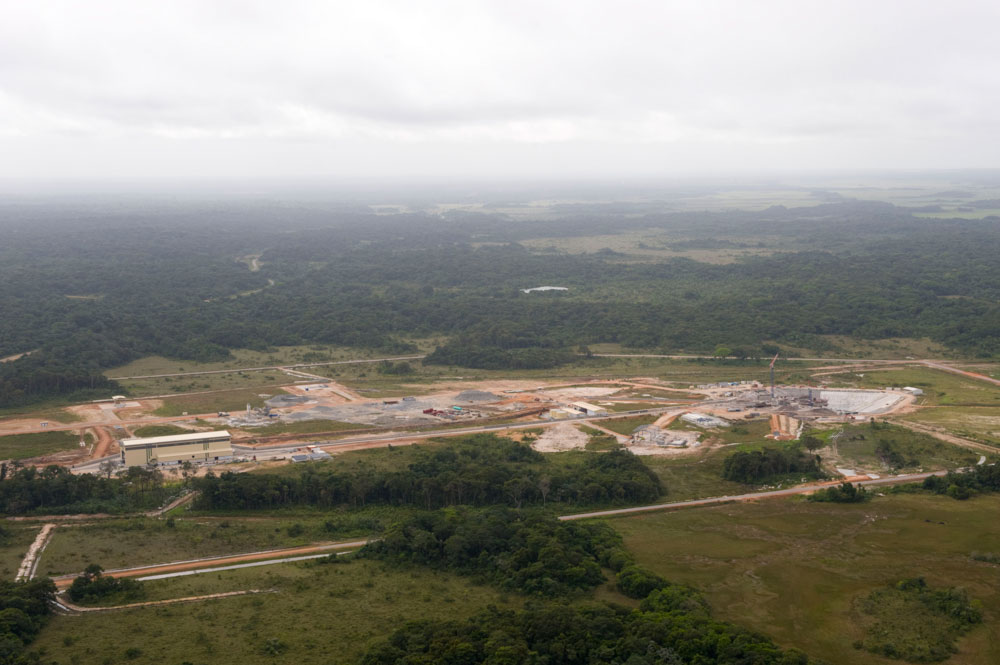

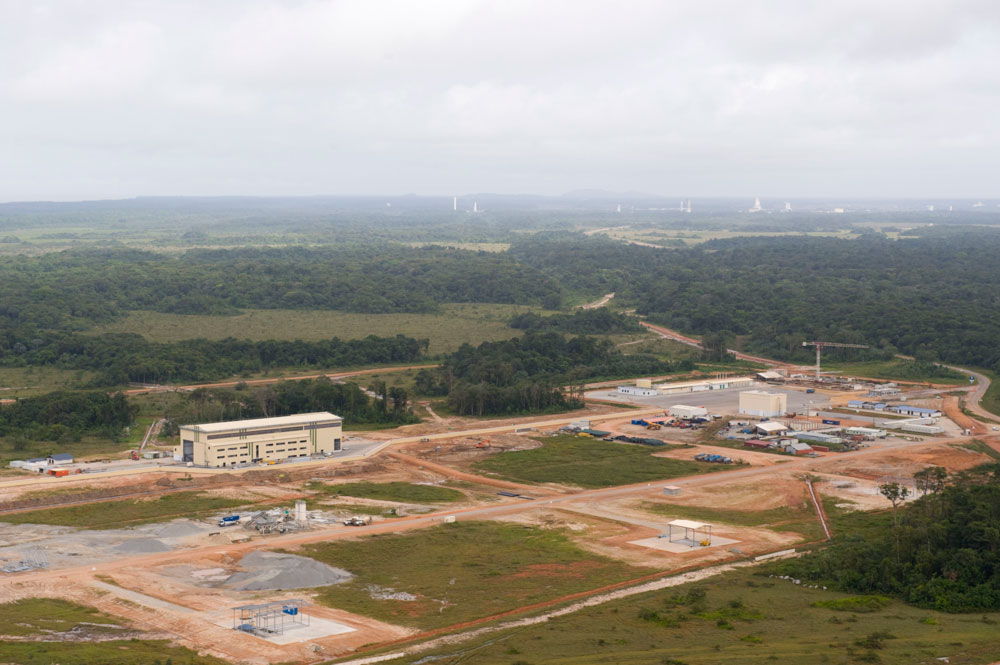

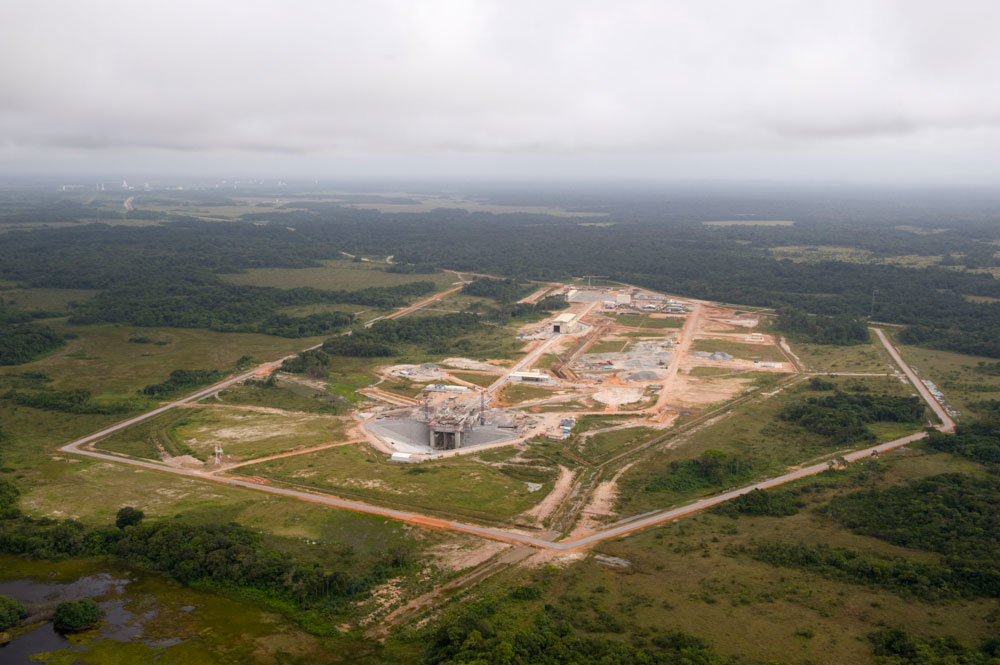

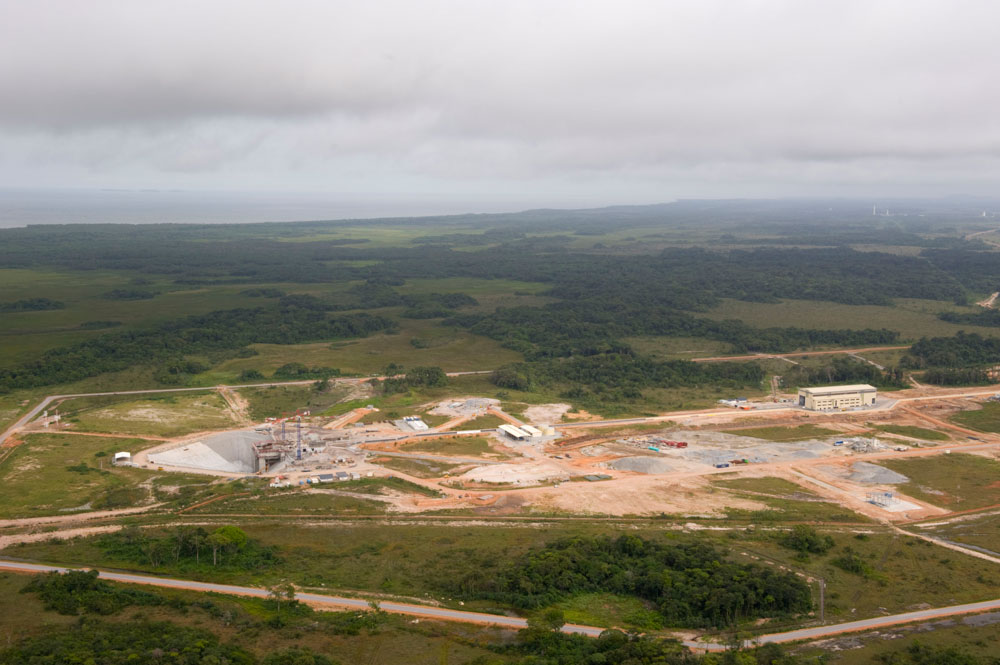

Chantier Soyouz mars 2008 (photos ESA) Plus de 450 personnes travaillent encore sur le chantier, effectifs qui doit décroître avec la fin des travaux de génie civil.

Le poste de garde et le poste avancé des pompiers sont en cours de réalisation à l'entrée du futur ensemble de lancement. Côté courants faibles, les racks, système de support des chemins de câbles, sont quasiment achevés. Ils parcourent le site du Nord au Sud, permettant la liaison entre le CDL et la ZL pour la gestion à distance du lanceur et la retransmission des informations relatives à son état.

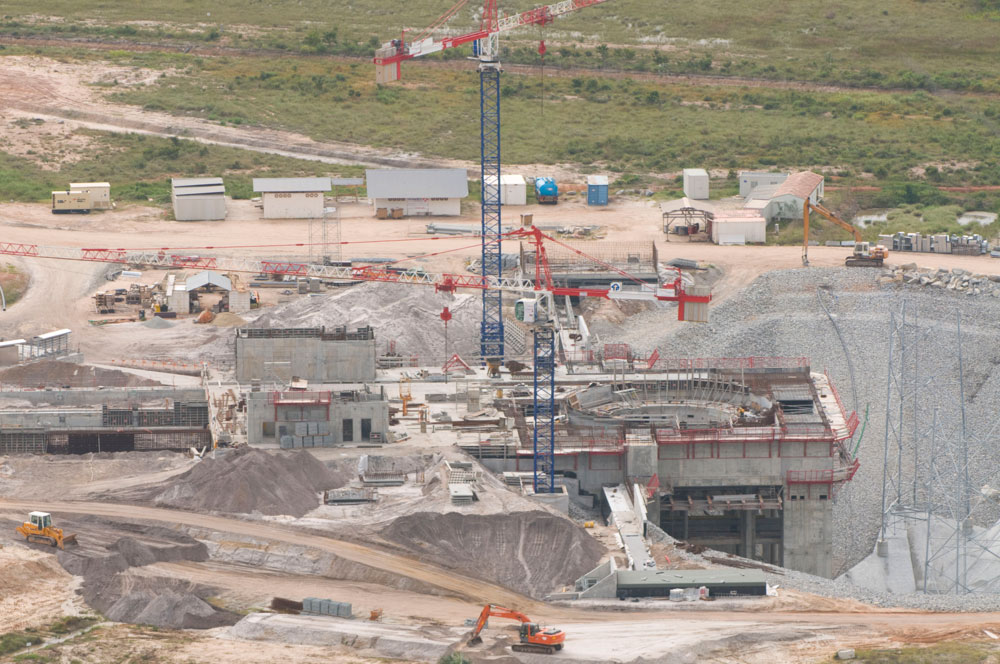

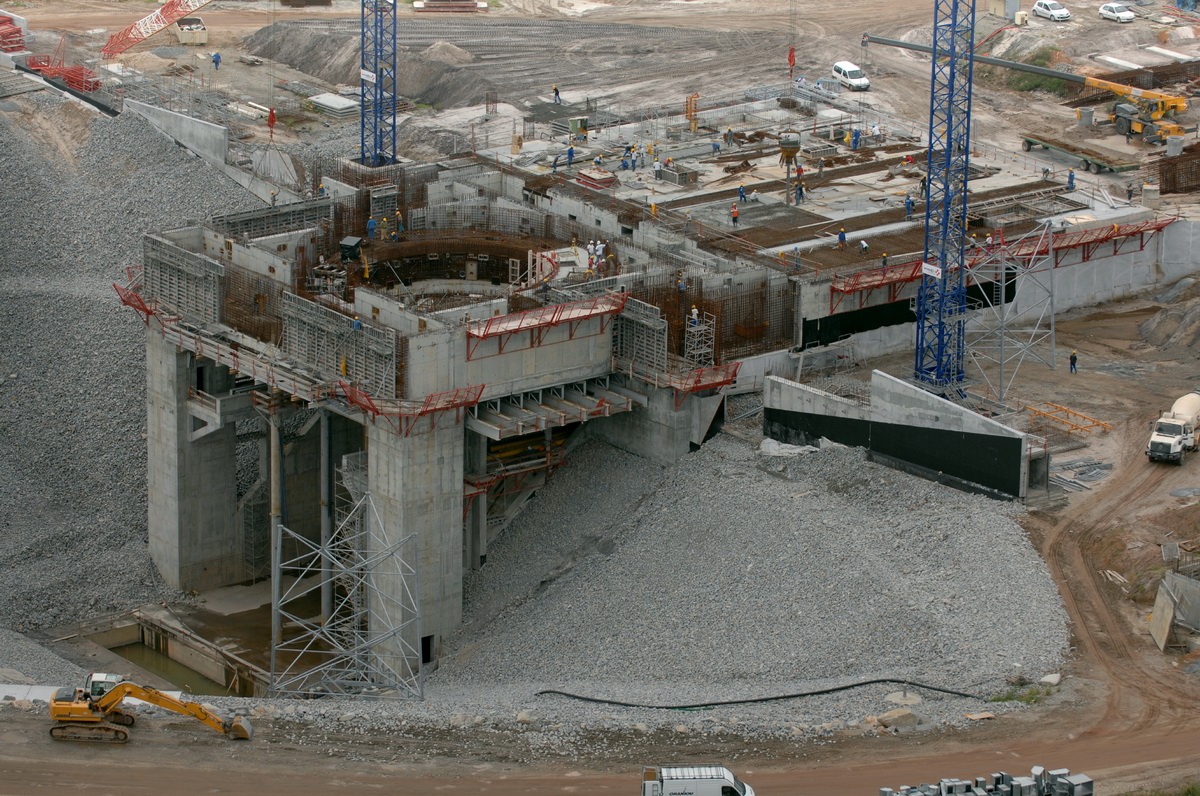

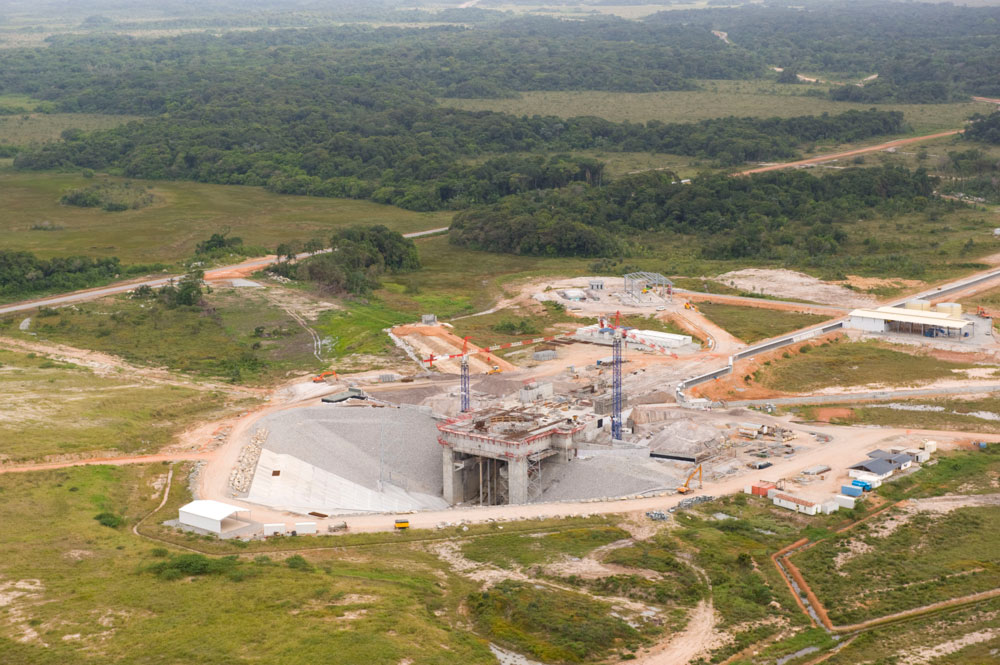

La zone de lancement avec le carneau d'évacuation des gaz. Le bétonnage de la partie sensible faisant face au massif est terminé. Le montage des quatre mats paratonnerres qui protègeront le lanceur se poursuit au sol en attendant leur mise en place. Les opérations de décintrage et de décoffrage du massif ont démarré, tandis que les travaux d'étanchéité se poursuivent. Les travaux de construction devrait se terminer en fin.du mois de juin. De part et d'autre du massif, les murs de soutènement Est et Ouest sont construit et le remblai a démarré. Ces murs abritent un couloir de fuite permettant l'évacuation du personnel dans un local de repli blindé et enterré. A l'Ouest, un poste de commande permettra aux ingénieurs russes de contrôler les opérations sur le massif durant la phase finale de la chronologie.

Trois shelters Optique situés à l'Ouest, au Nord et à l'Est de la zone de lancement, abriteront des caméras qui diffuseront en direct les images du lanceur sur trois écrans géants au Centre de lancement Soyouz ainsi qu'au Centre de contrôle Jupiter.

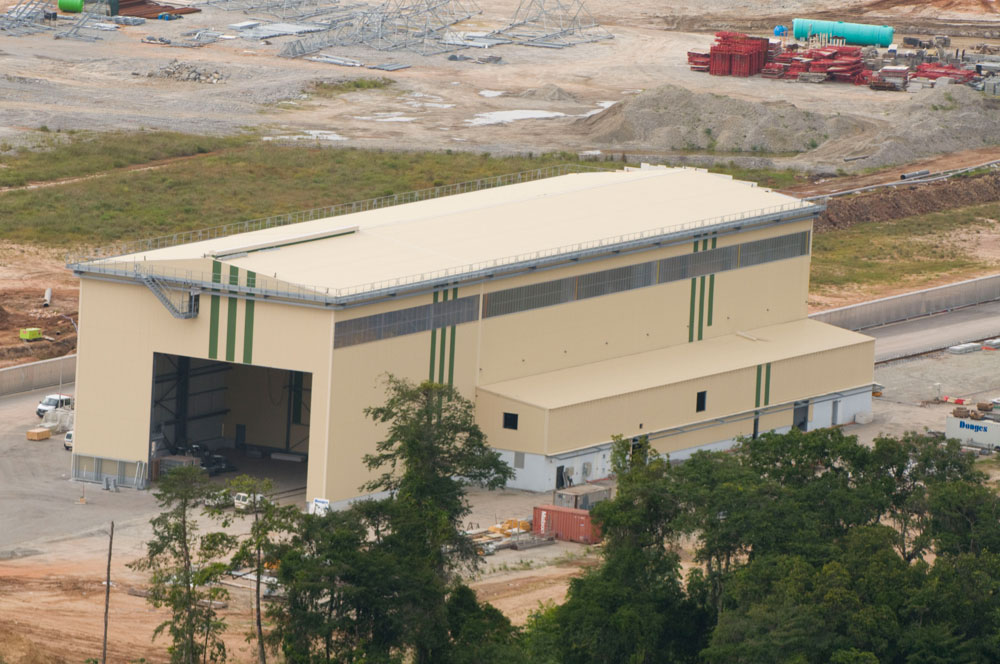

La bâtiment d'intégration lanceur . Les travaux de bardage et de couverture vont se terminer. Le bâtiment est désormais clos et couvert. En parallèle, l'installation de la climatisation se poursuit. Le montage et le réglage de la voie ferrée qui relie le MIK à la zone de lancement se poursuivra jusqu'à la mi-juillet. Il en est de même pour les voies ferrées du portique mobile qui seront mises à disposition des industriels russes pour son montage.

Le premier bateau convoyant les équipements russes est annoncé fin juin en Guyane. Dans ce bateau se trouvera la cabine de service, système de manutention qui permet aux équipes opérationnelles russes d'intervenir sous le lanceur, alors que ce dernier se trouve érigé sur sa zone de lancement.

Le sous-sol de la zone de lancement est constitué de formations argilo-sableuses de profondeurs et de consistances extrêmement variables (5 à 25 m) ne permettant pas la fondation directe d’ouvrage. La présence éparse de boules de granit pluri-métriques complique la réalisation de l’ensemble des solutions de fondations. De plus, la grande variabilité des sols associée à une pluviométrie et une infiltration très importante crée de gros problèmes hydrauliques (étanchéité des fouilles, stabilité des pentes…). La fouille du carneau est réalisée à une profondeur d’environ 25 m. Le fonctionnement correct lors des phases de lancement interdisant la présence d’eau dans le fond de la fouille, un étanchement des parois du carneau était nécessaire pour éviter son remplissage par la nappe. La solution de base consistait en la réalisation d’une paroi moulée sur l’ensemble de la périphérie du carneau. La solution alternative proposée a consisté en la réalisation d’un double voile mince, réalisé par la technique du Jet-Grouting plat, suivant un espacement de 1.5 m. Cette solution avait l’avantage de limiter le traitement aux zones effectivement considérées comme perméables. Près de 500 points d’injections ont été réalisés pour des forages allant de 7 à 21 m et une hauteur d’injection moyenne de 2 m.

Arianespace prévoit de lancer 3 Soyouz depuis le CSG en 2009 et 4 en 2010. Mais la cadence pourrait passer à 4 et 5 tirs pour la même période pour les besoins des clients. Le calendrier des lancements Soyouz sont pour le moment Optus D3 (premier tir du Soyouz), Globalstar et Cosmo-Skymed 4 (les 3 précédents ont été lancés par des Delta 2) en 2009 et Galileo, Pleiade et Globalstar en 2010.

Mai, la Russie livrera quatre lanceurs Soyouz-ST et des équipements au CSG en 2009. Le premier bateau partira en juillet, le second en septembre, puis décembre et février 2009.

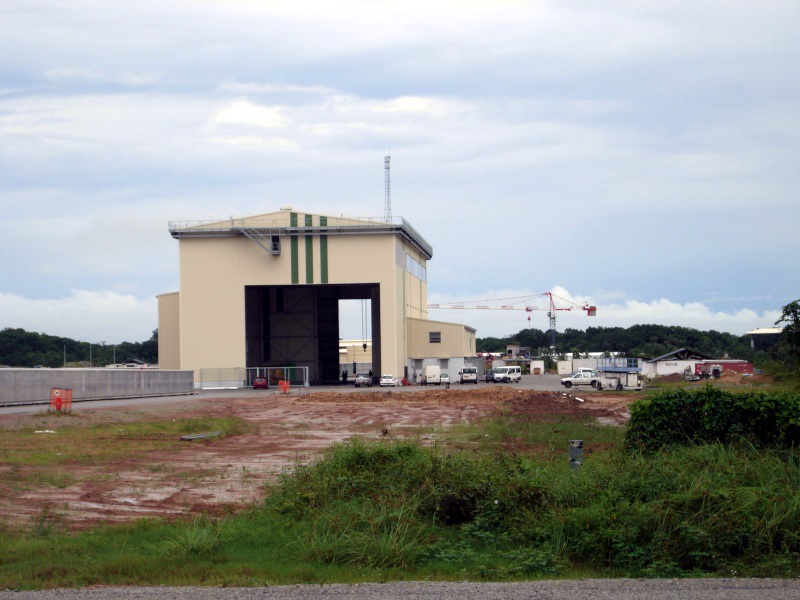

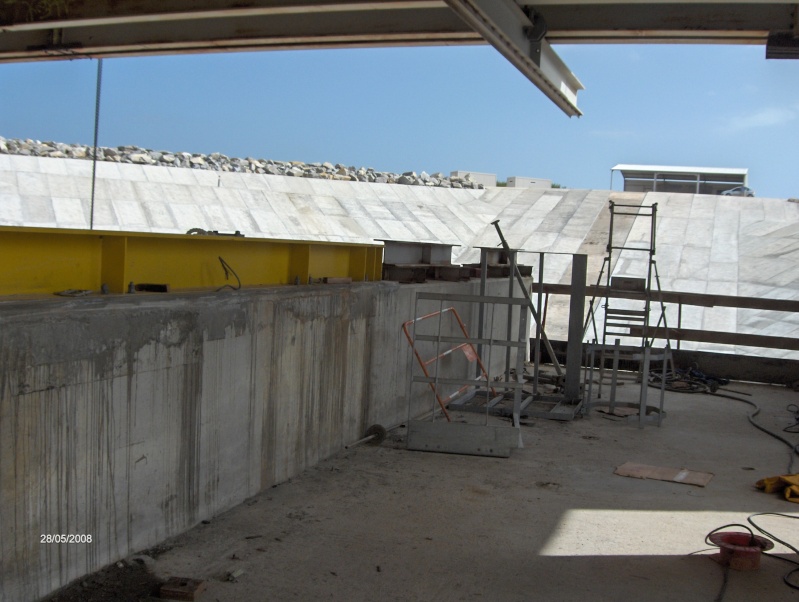

Le chantier Soyouz fin mai 2008 (photos Laurent Cera)

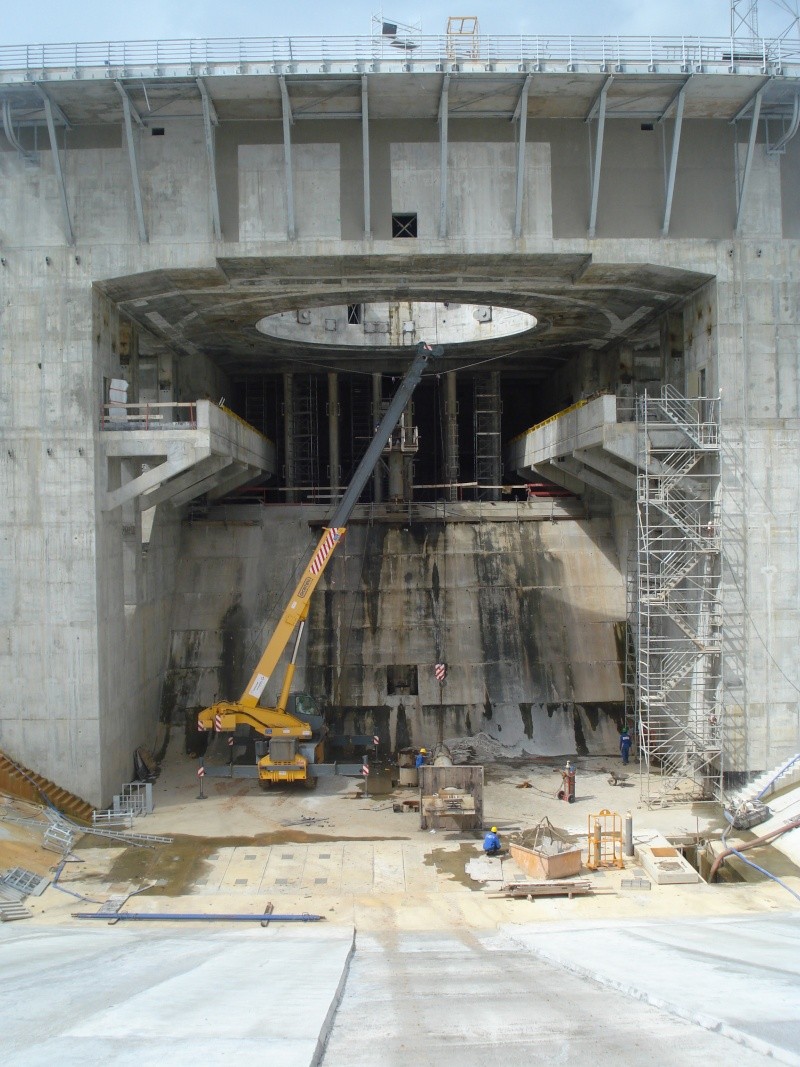

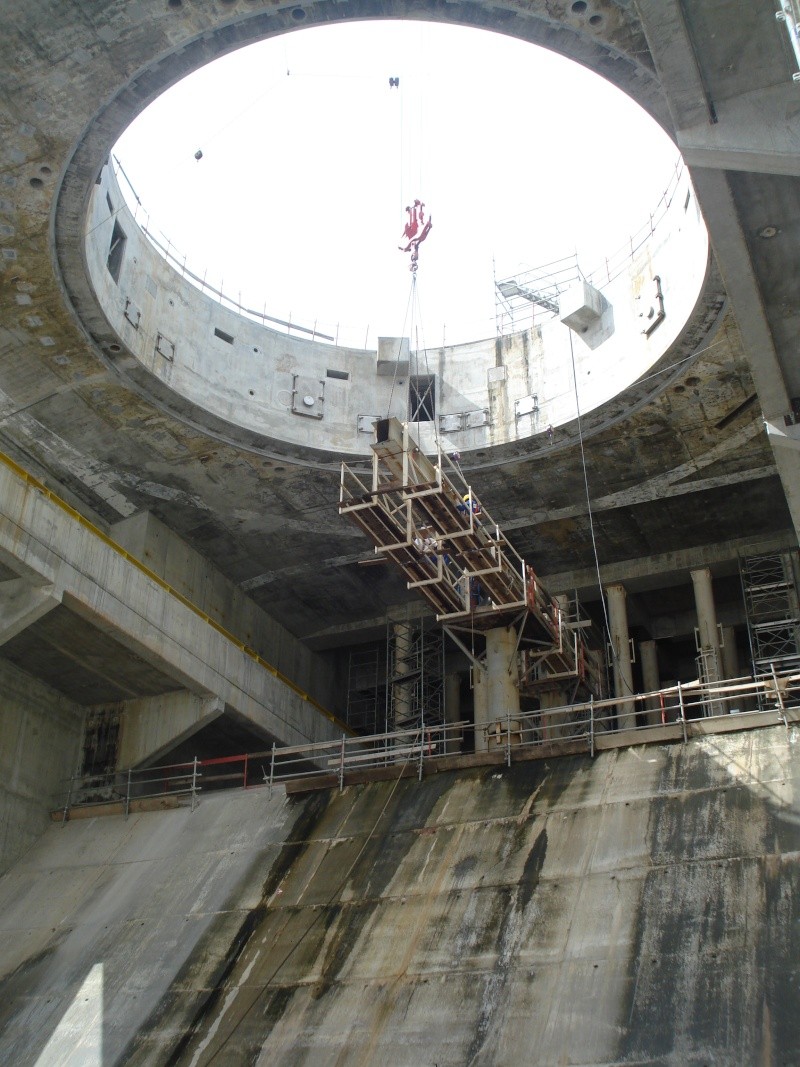

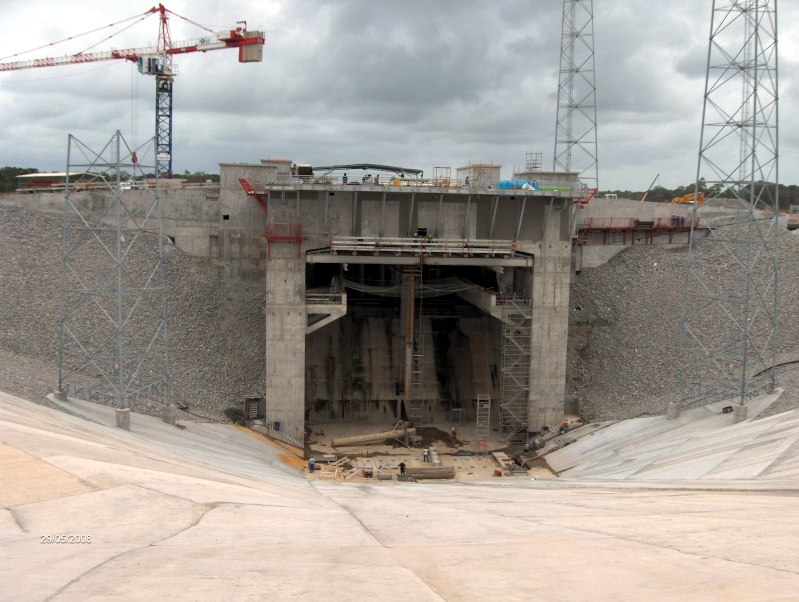

La table de lancement

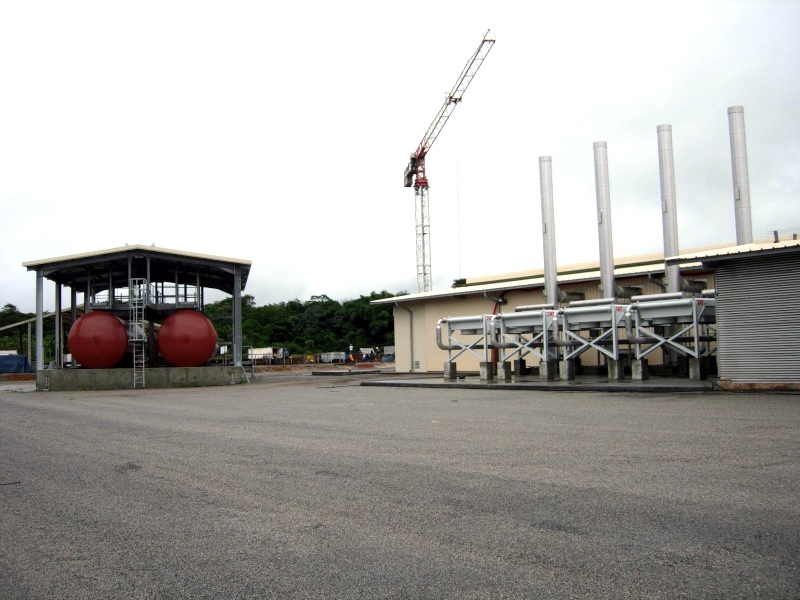

Stockage des ergols et MIK

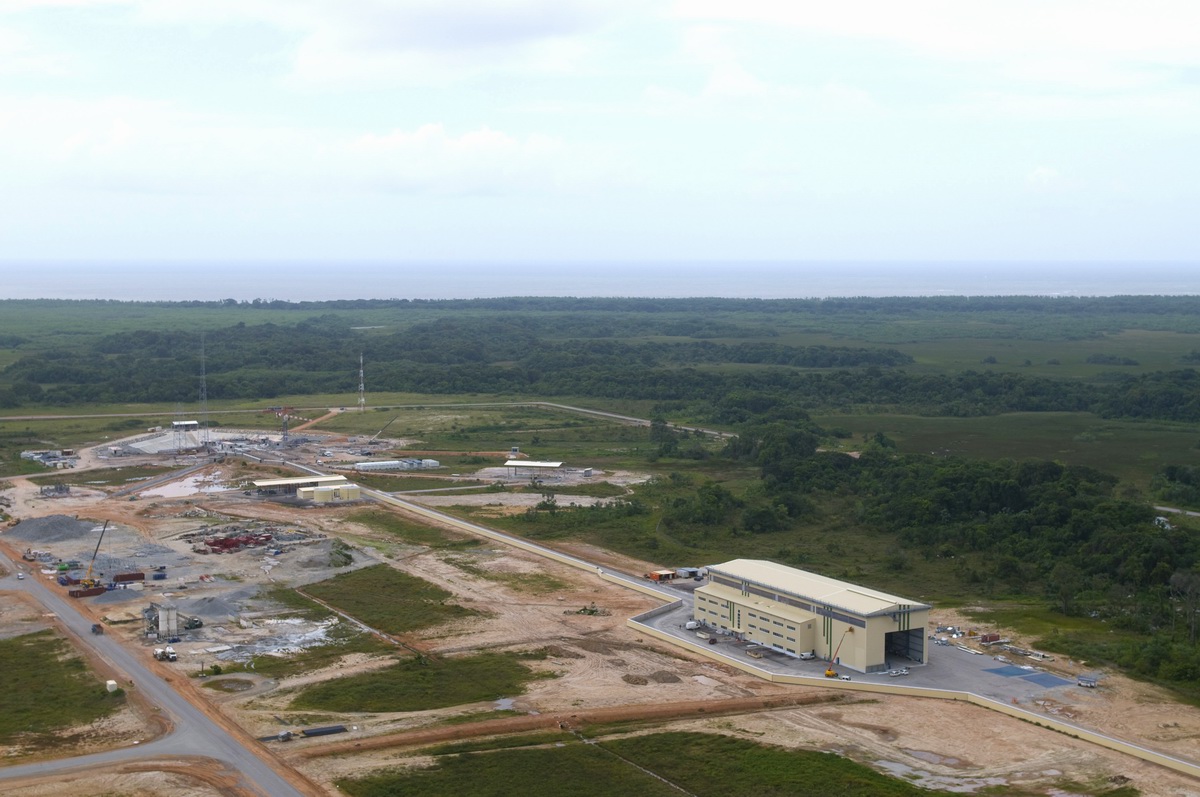

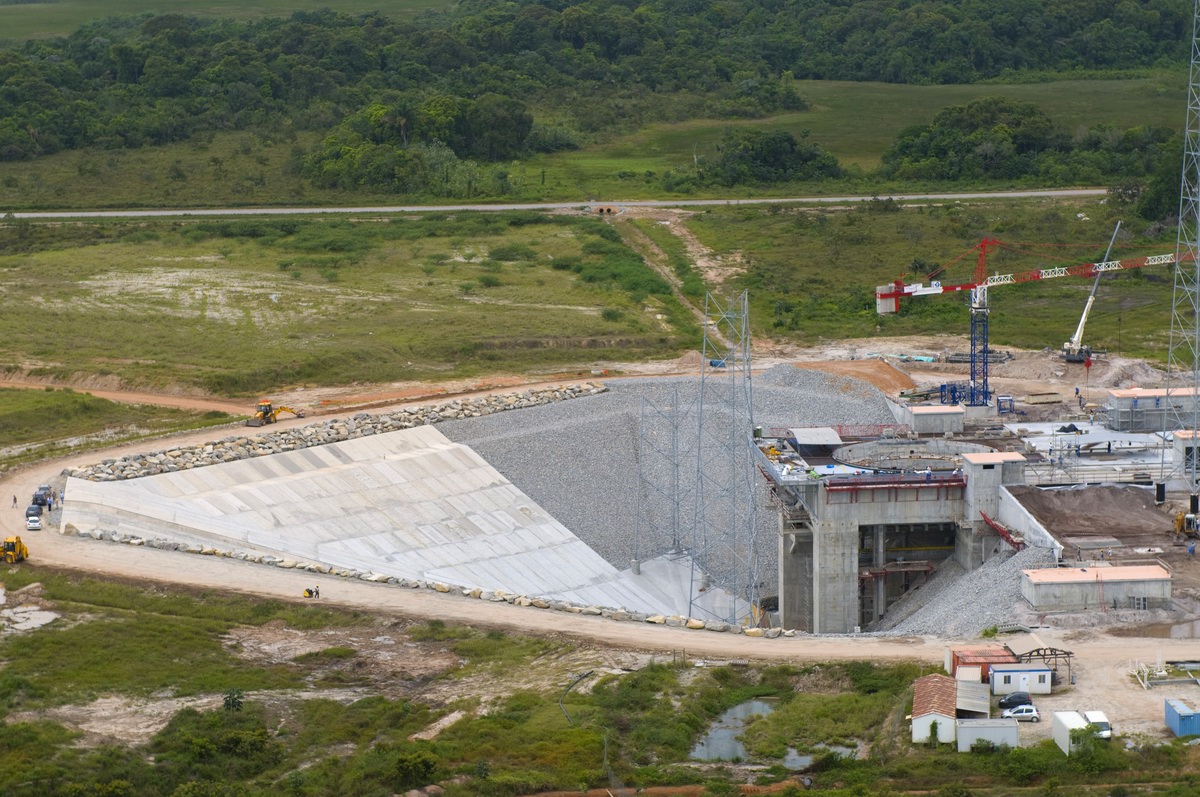

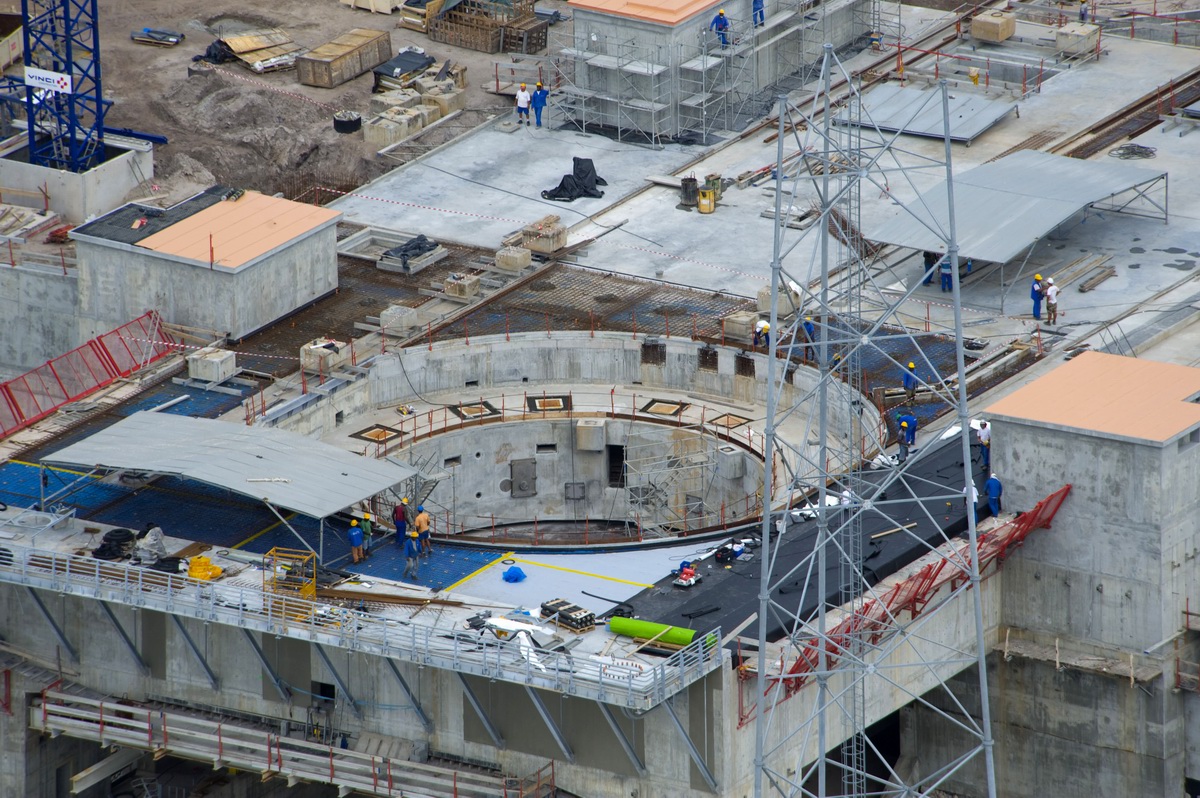

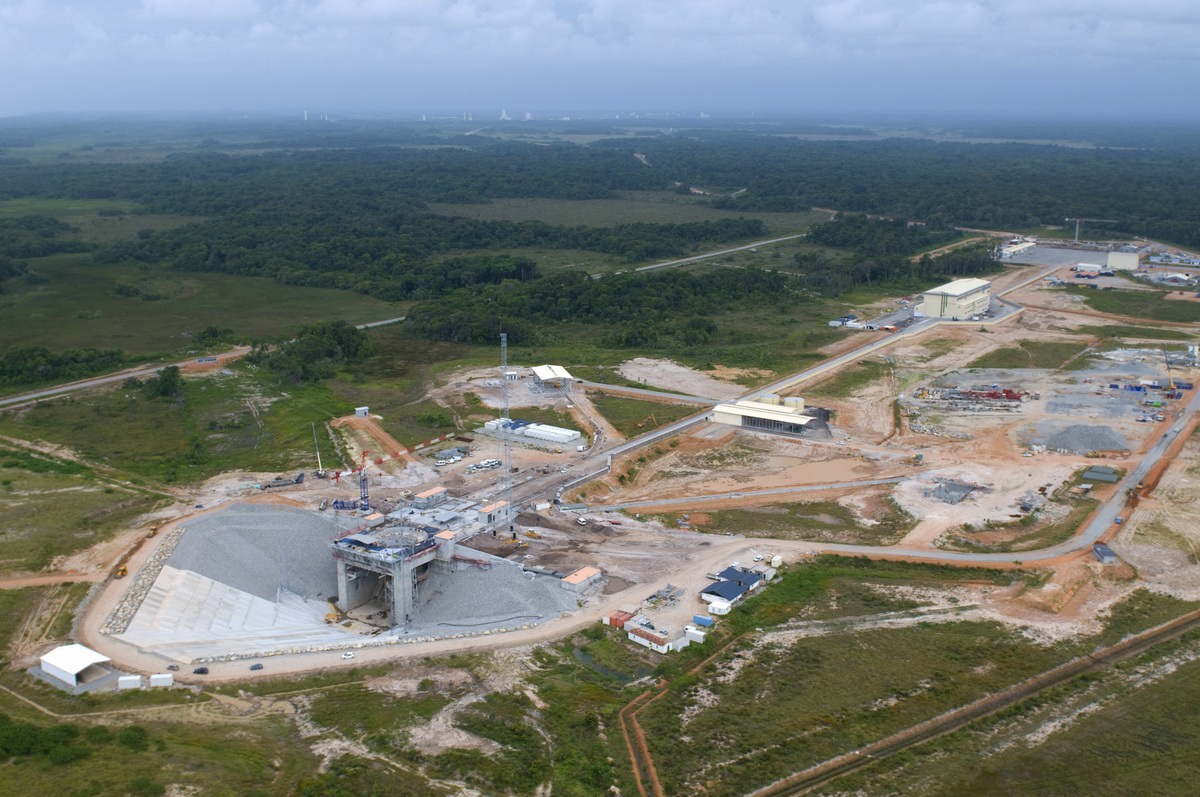

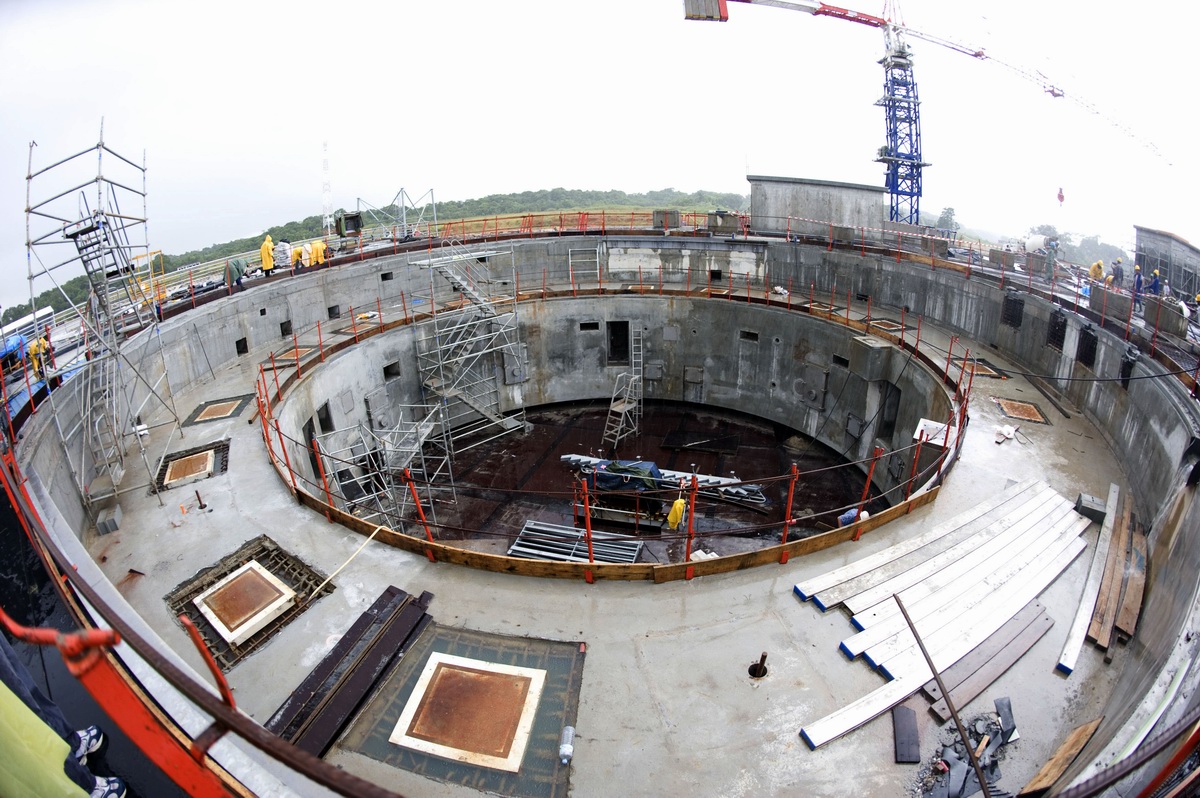

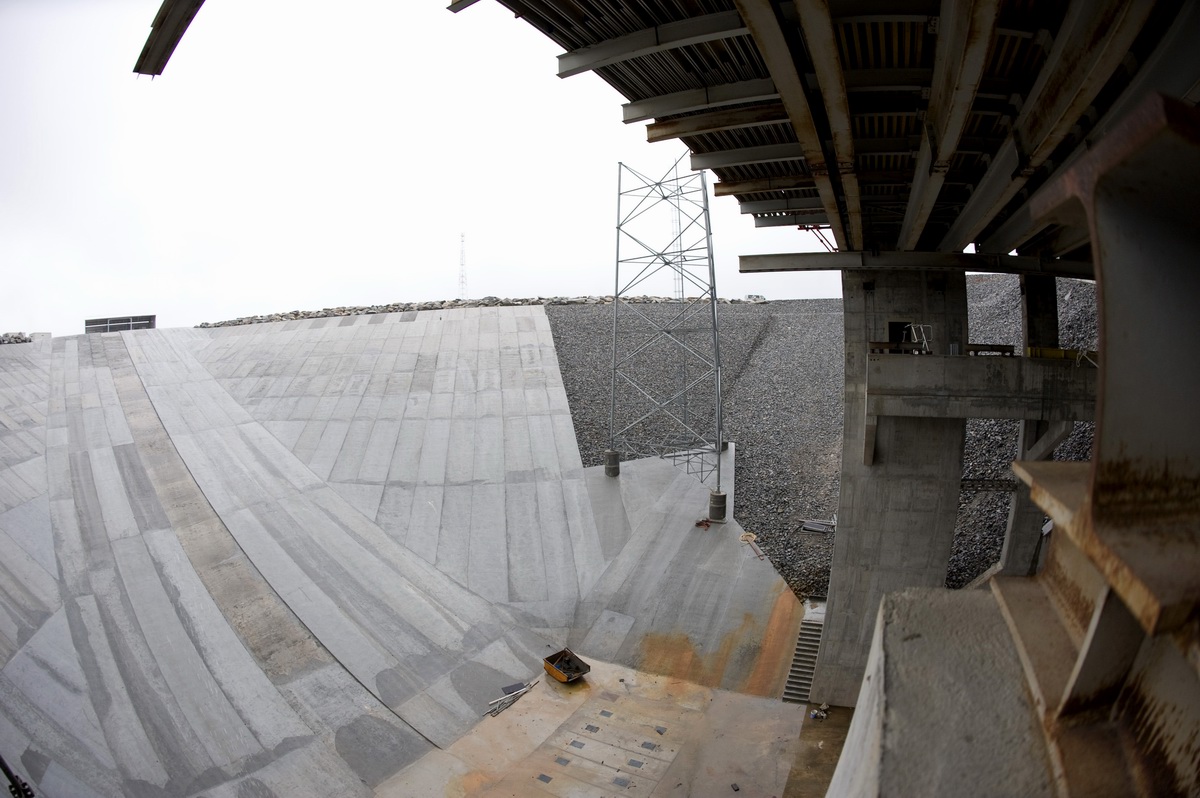

Le chantier Soyouz juin 2008 (Photos ESA)

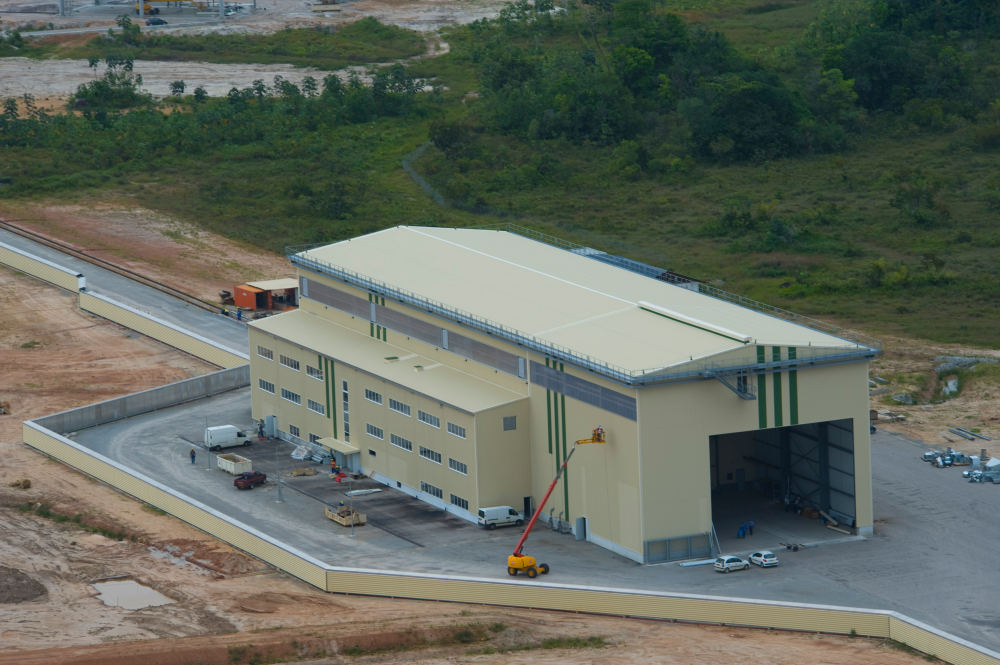

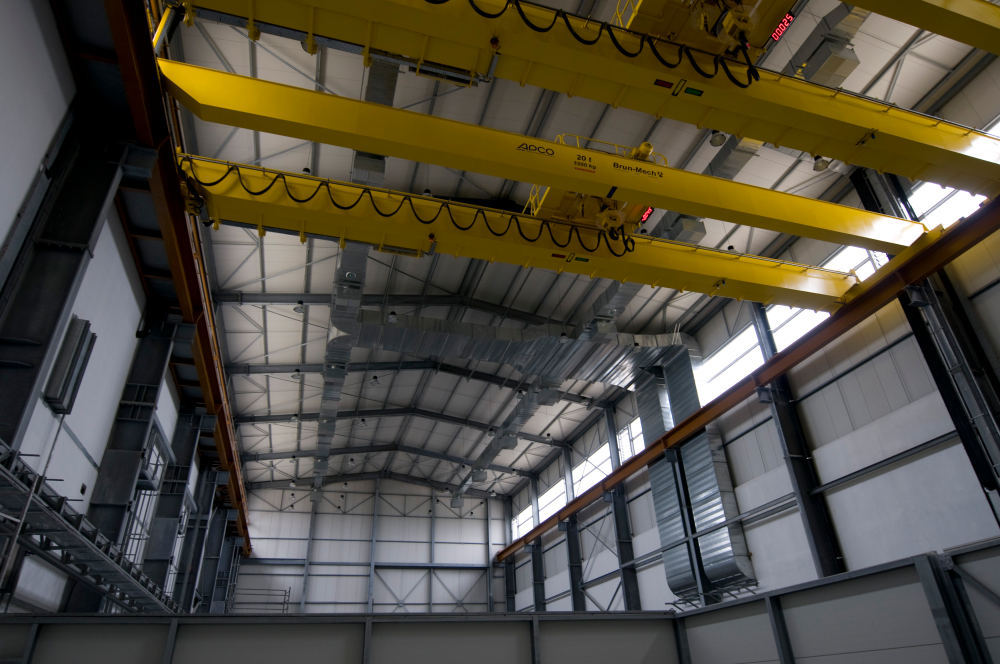

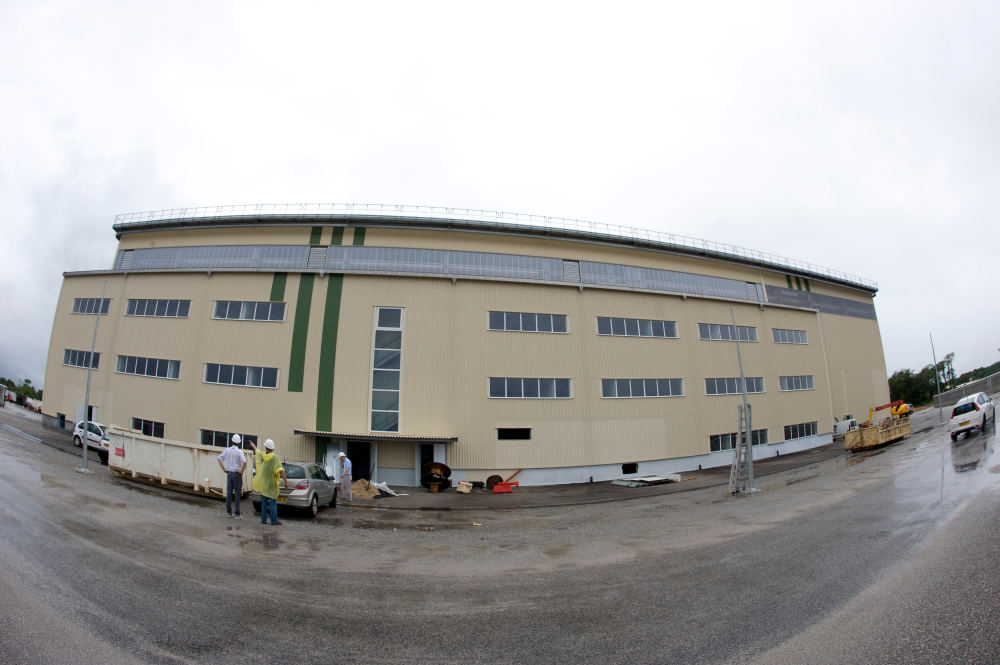

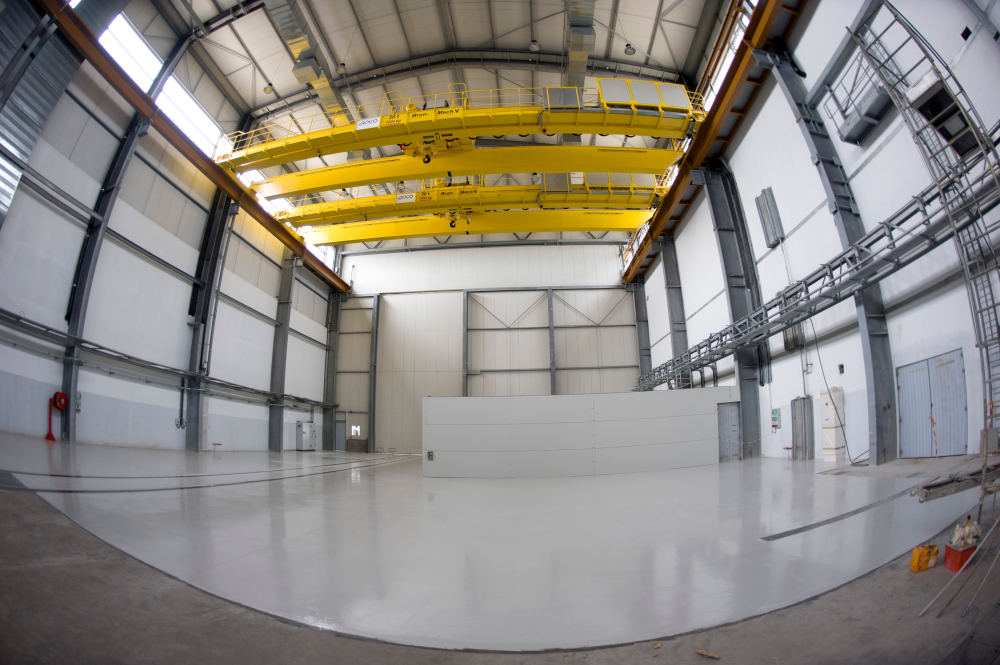

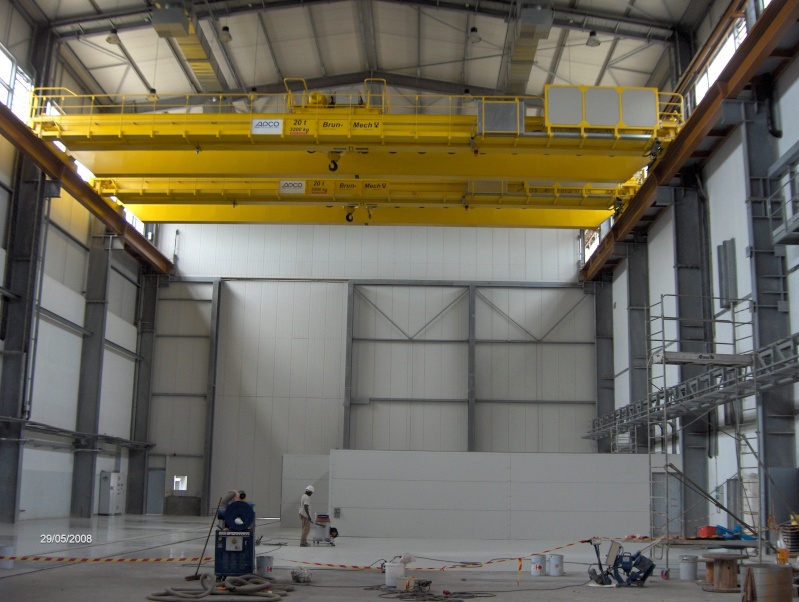

Le MIK du lanceur Soyouz (Photos ESA)

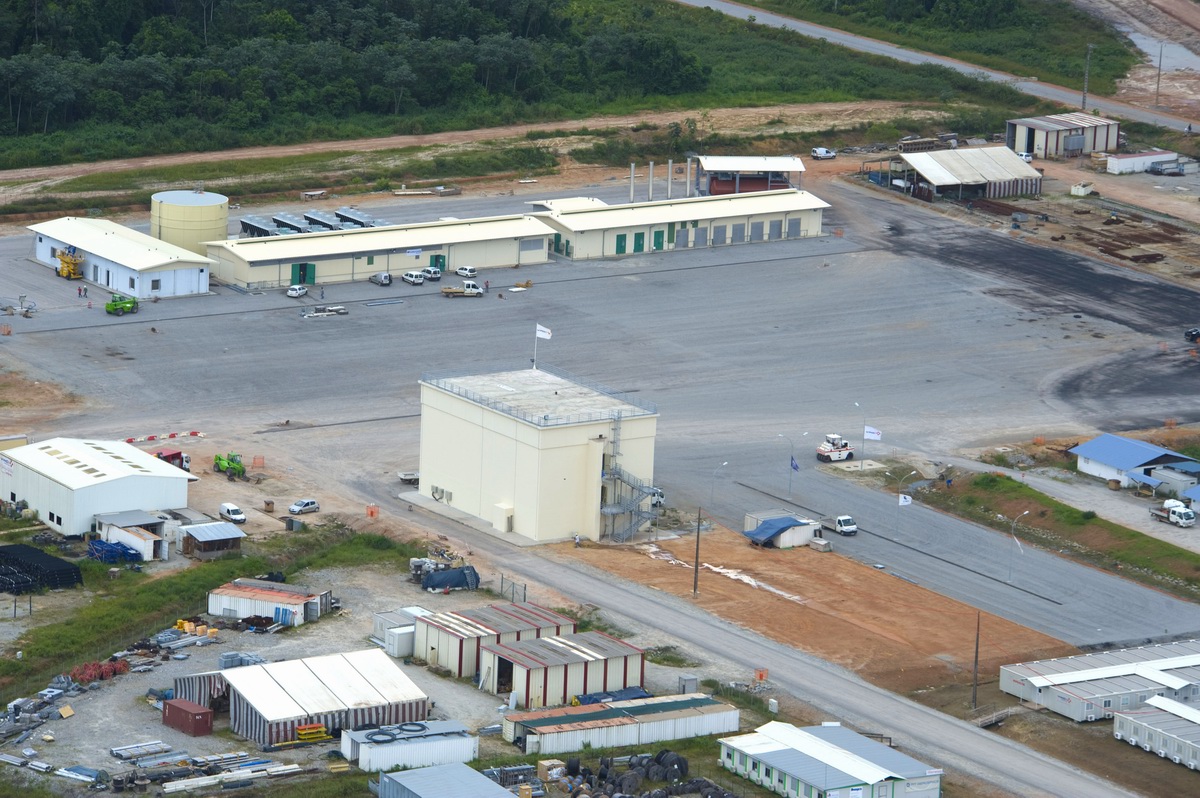

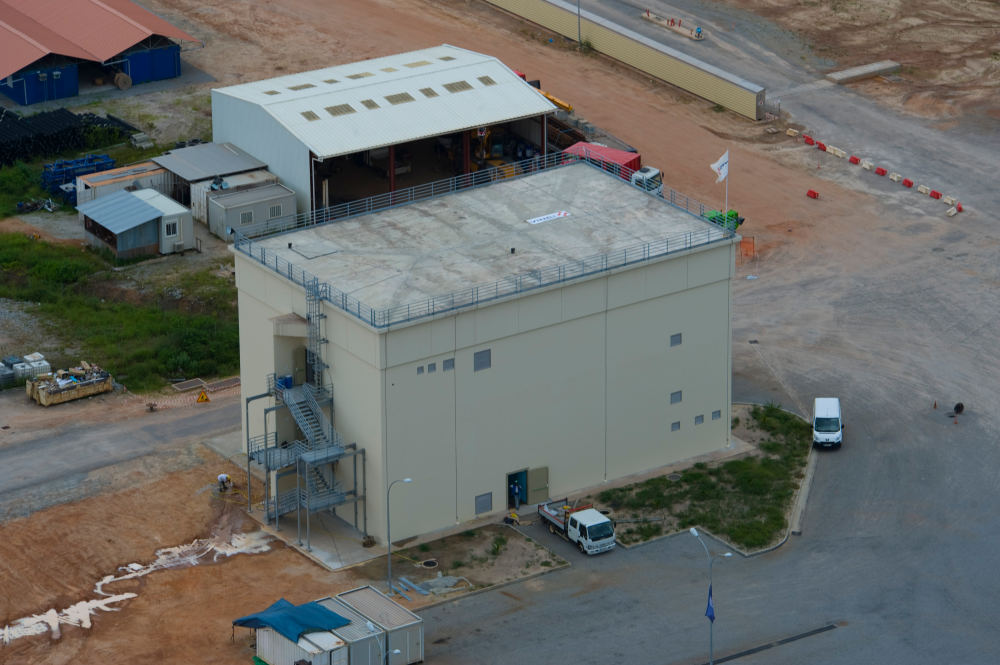

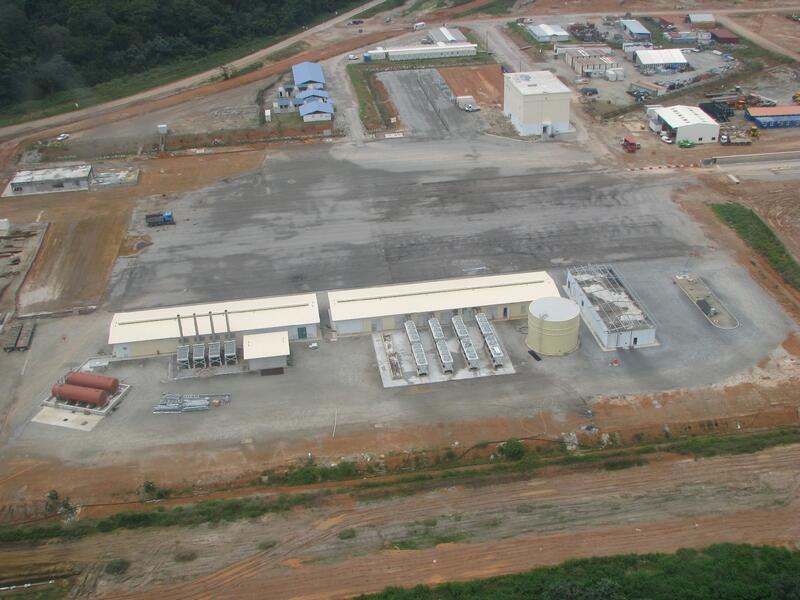

Le centre de lancement (Photos ESA). C'est un bâtiment massif anti-explosion ramenant une charge surfacique moyenne au sol d’environ 15 T/m². Le profil de sol au niveau de ce bâtiment est constitué de 10 m d’argile sableuse molle surplombant des sables argileux à graviers et des argiles d’altération rocheuse. Ces formations moyennes à denses présentent de nombreuses boules granitiques pluri-métriques rendant une fondation du bâtiment sur pieux extrêmement difficile. La solution alternative proposée a consisté à remplacer les fondations profondes proposées (20 m) par une amélioration de sol par inclusions rigides réalisée par la technique du Jet-Grouting.Les inclusions réalisées ont un diamètre de 1100 mm et le matériau de Jet-grouting obtenu possède une résistance à la compression à 28 jours de l’ordre de 7 à 8 MPa. La profondeur totale des inclusions a été réduite à 11 m, évitant ainsi les zone des boules granitiques.

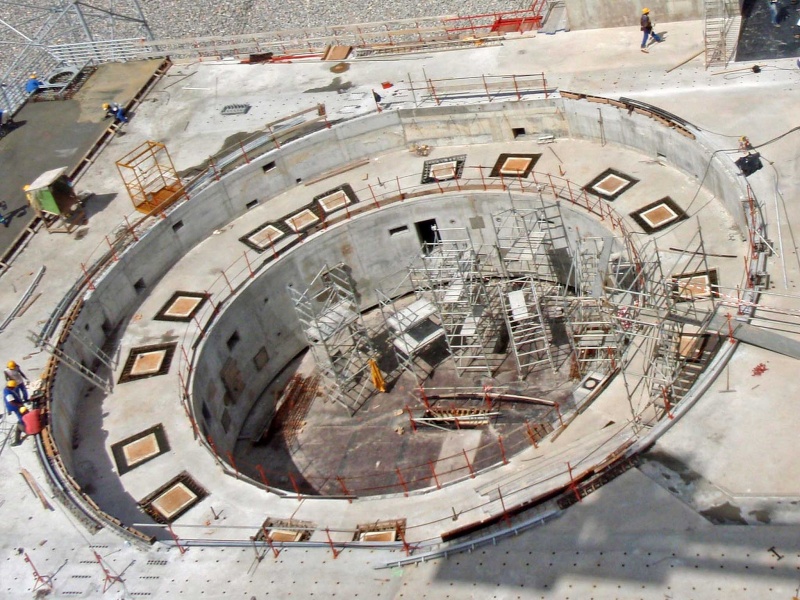

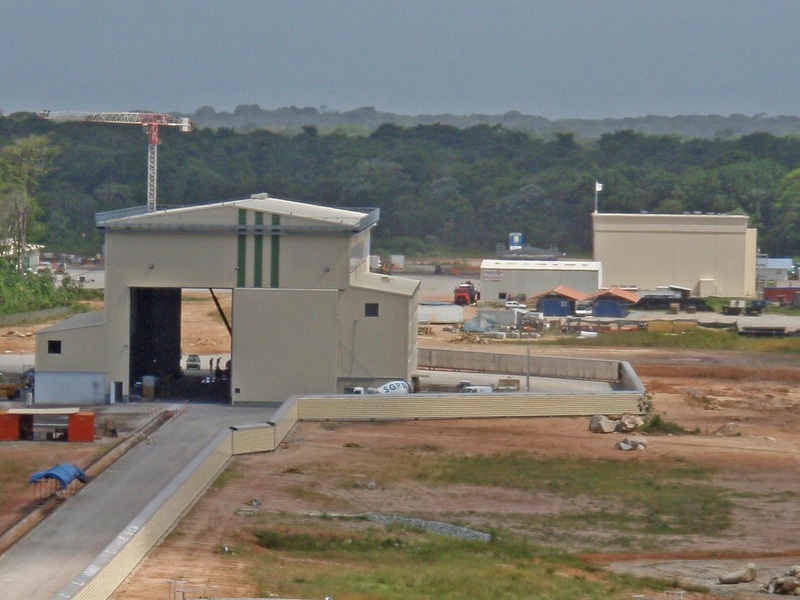

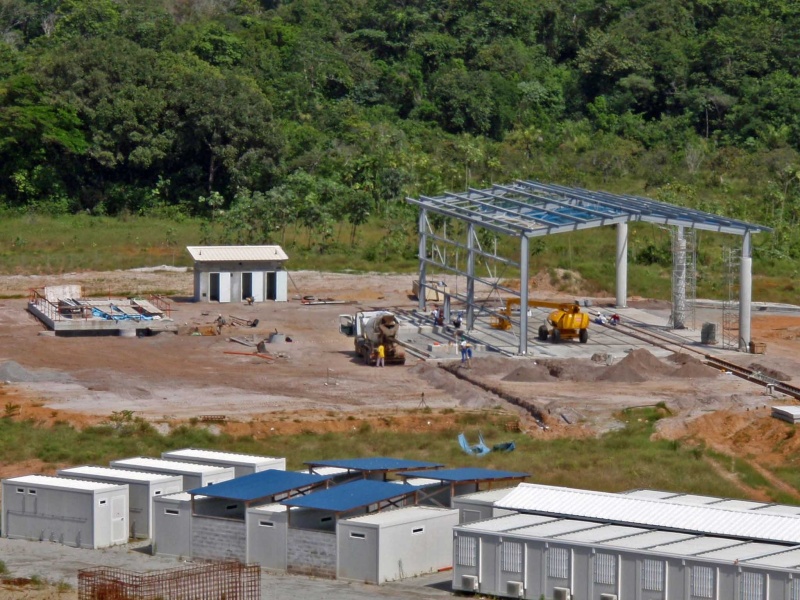

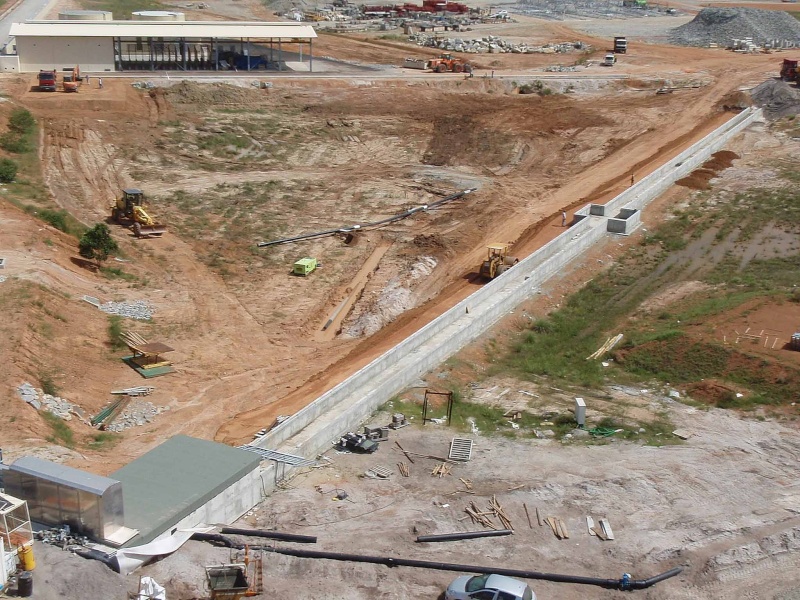

Le chantier Soyouz août 2008 (photos Laurent Cera)

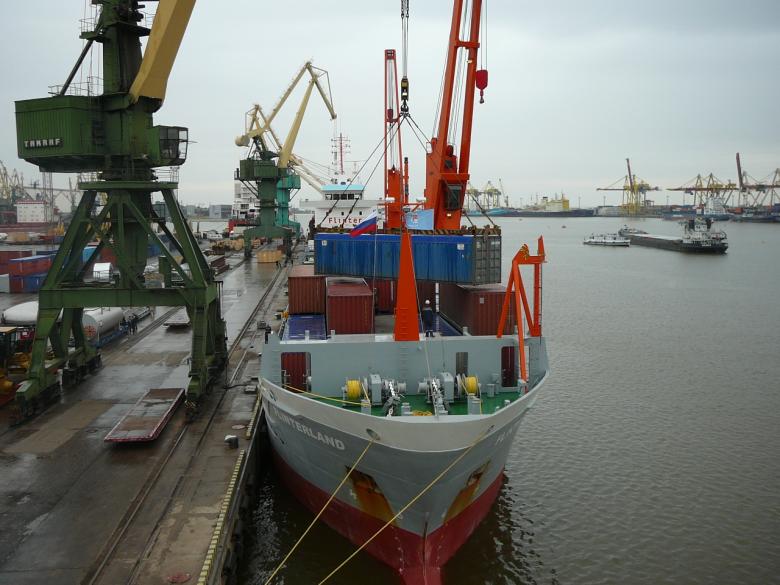

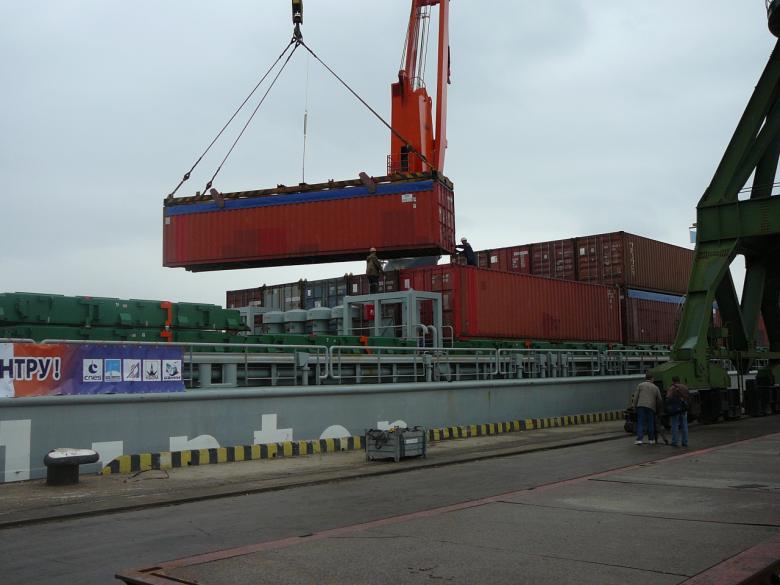

Quatre navires partiront de Russie pour livrer les équipements sol du pad de tir à Kourou. Le premier partira cet été, le second en septembre et le 3eme à la fin de l'année. Le premier lanceur Soyouz partira sur le 4eme bateau début 2009. Le 15 juin, TsSKB Progress a commencé à envoyer des équipements vers Vyborg le port de Leningrad). Le bateau Flinterland avec ses 160 containers (équipements de 18 sociétés russes) est partie le 8 juillet de Saint-Petersburg pour la Guyane (voyage de 16 jours). Il arrivera le 25.

20 septembre, Arianespace et l'agence spatiale russe signent un contrat pour l'acquisition de 10 lanceurs Soyouz qui seront lancés à partir de la mi 2009. Le contrat prévoit la livraison d'un lanceur complet avec ses trois étages, la coiffe et l'étage Fregat. Il suit le contrat de 2007 portant sur 4 lanceurs.

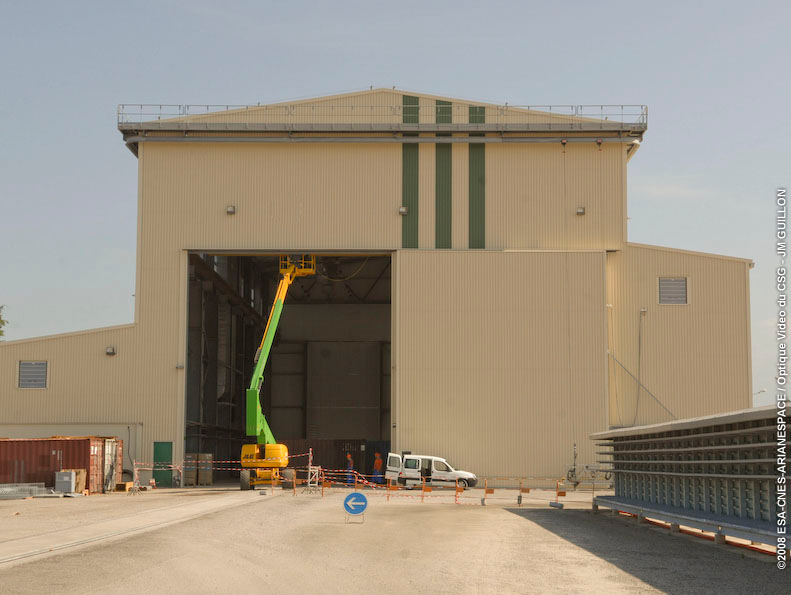

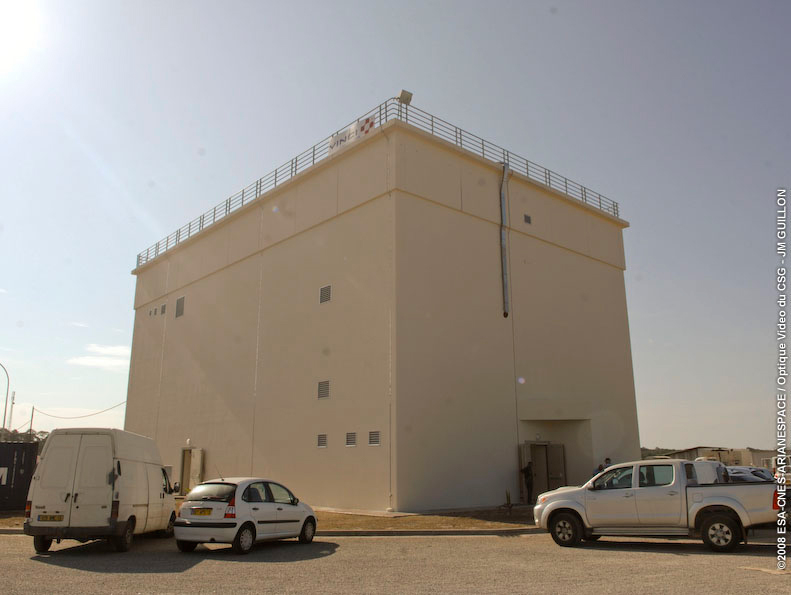

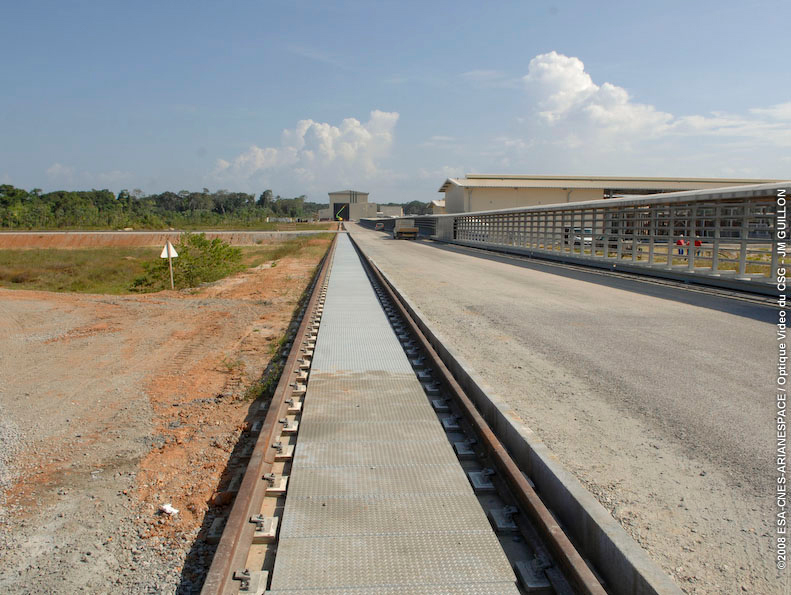

Le chantier Soyouz octobre 2008 (Photos CSG)

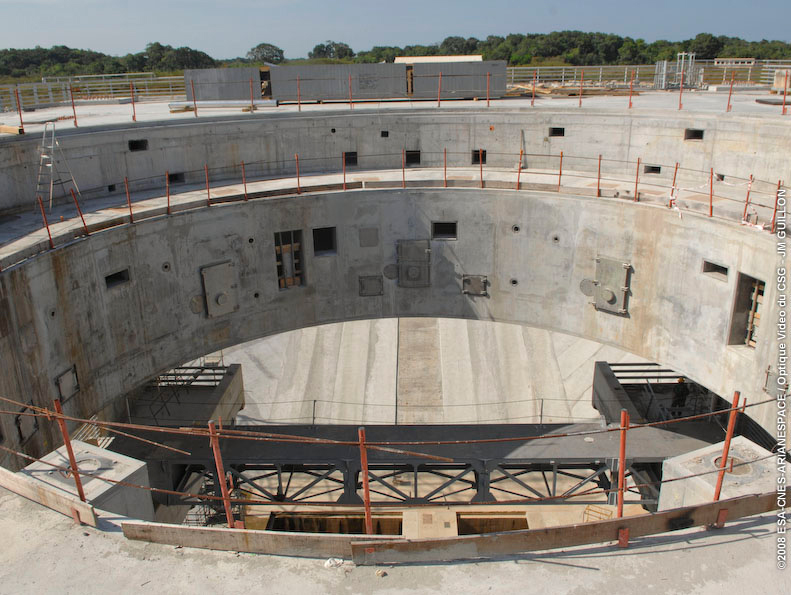

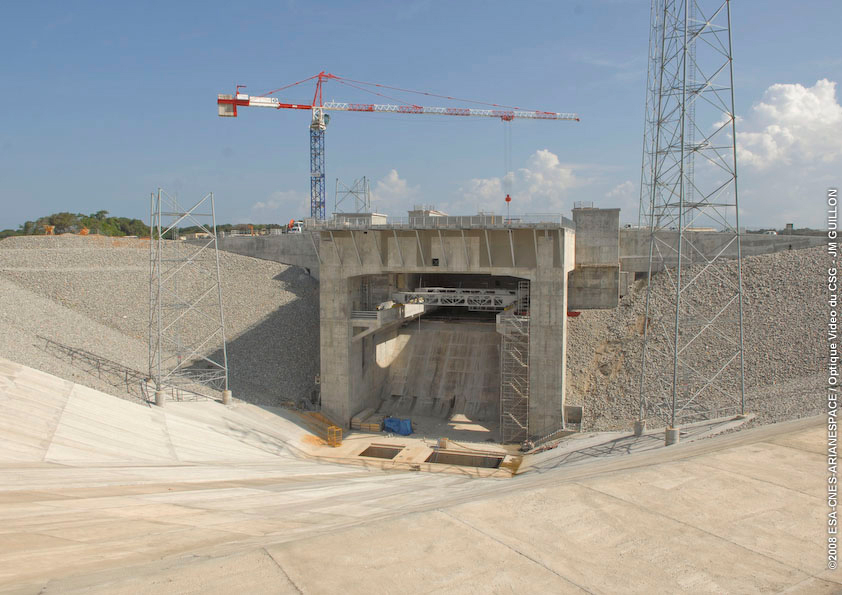

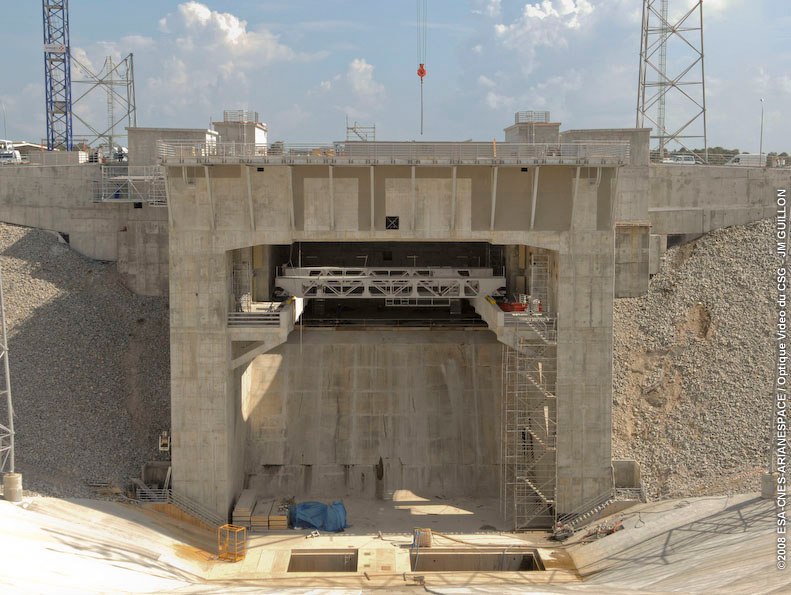

Zone de lancement Soyouz

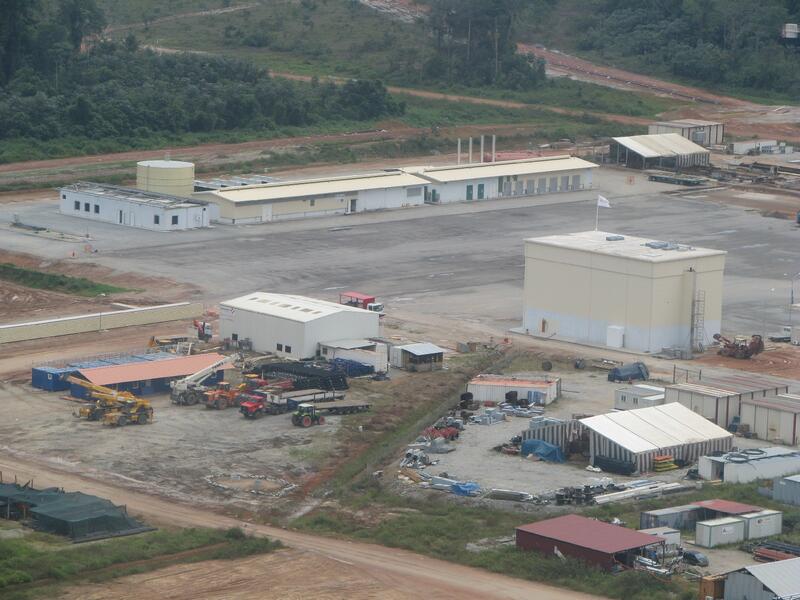

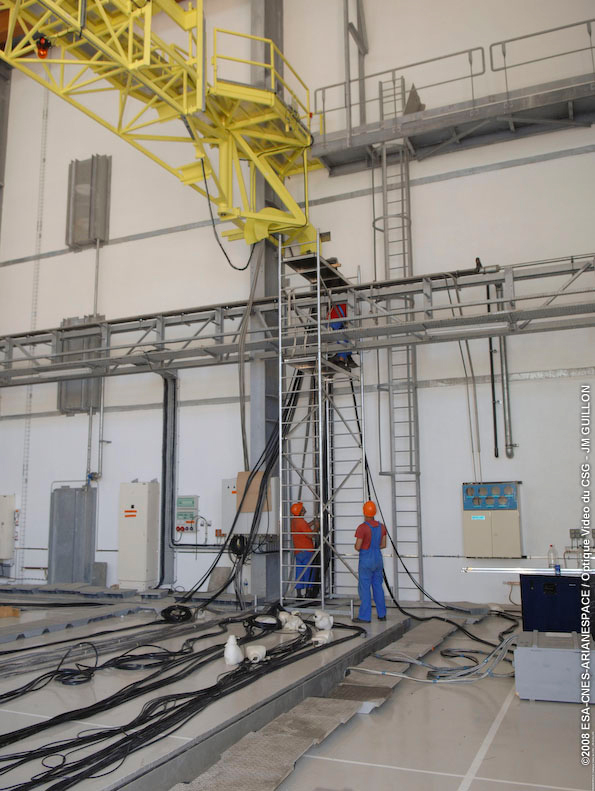

MIK et CDL Soyouz

Décembre, Arianespace annonce que le satellite COSMO-SkyMed 4 sera lancé par une Delta 2 en 2010.
