ESPACE CHINOIS

LES INSTALLATIONS DE LANCEMENT

LE CENTRE "VENT D'EST" JIUQUAN

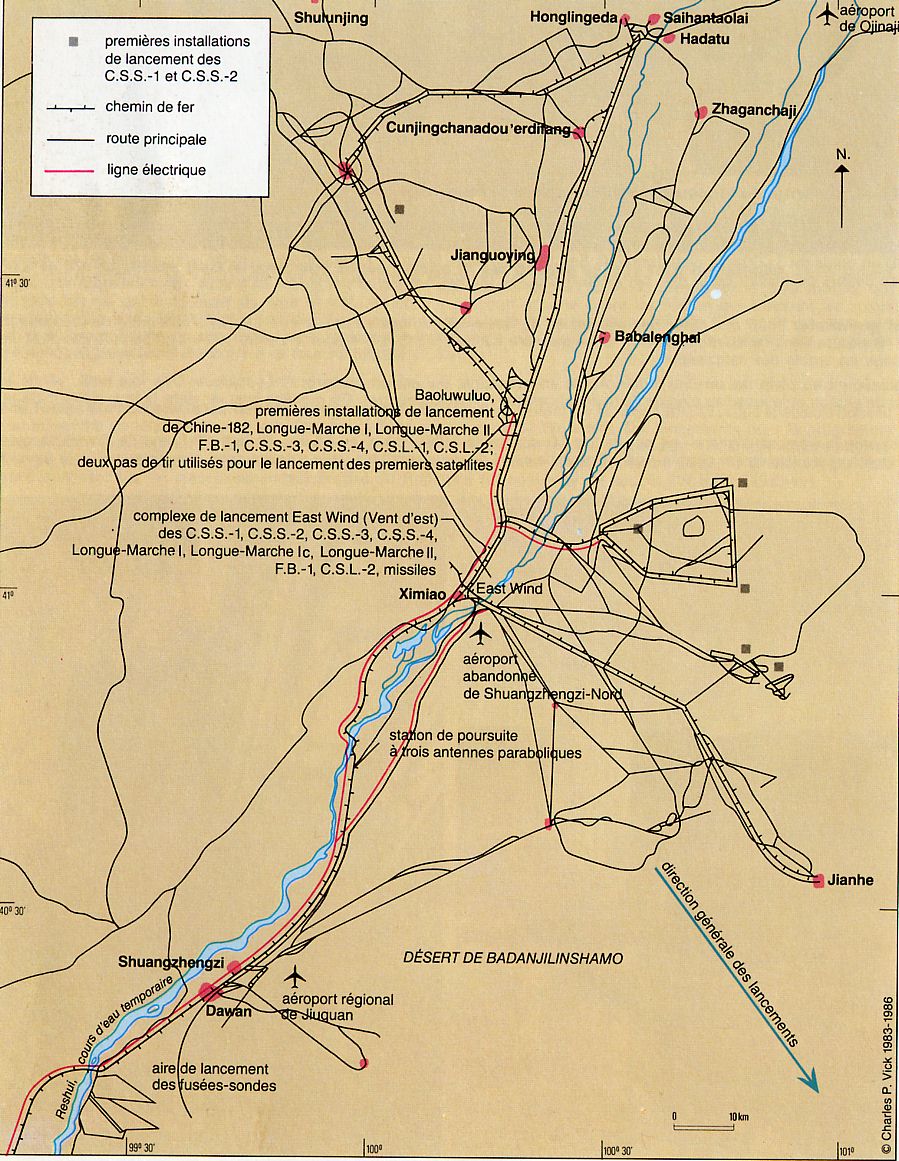

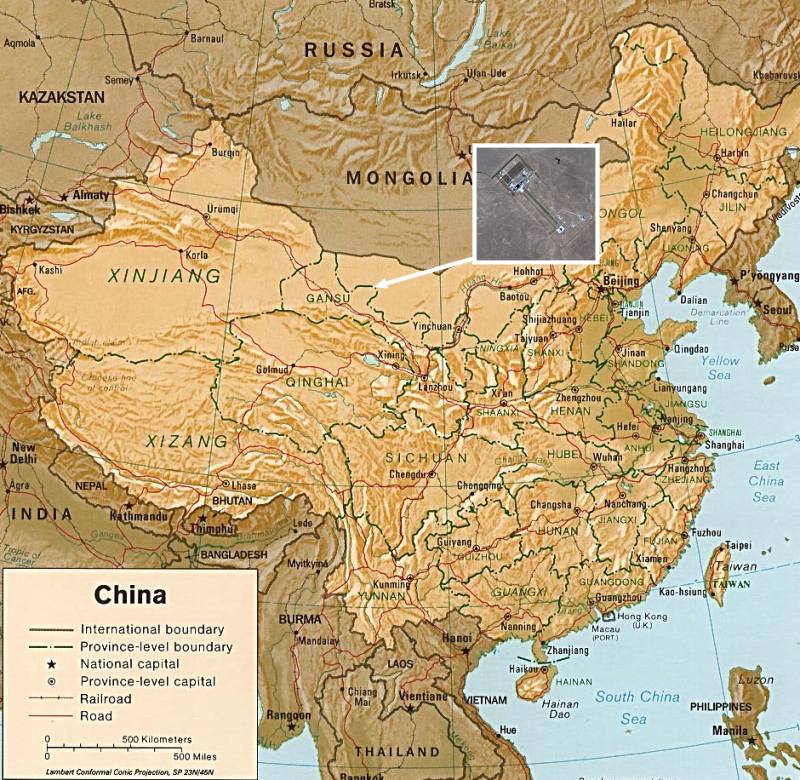

jiuquan map.jpg (159077 octets) jiuquan carte.jpg (269554 octets)

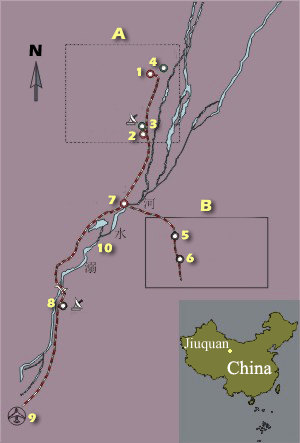

A. Site Nord (LA2)
B. Site Sud (LA4)

1. Centre de lancement Nord
2. Centre technique Nord
3. Station de contrôle
4. Station de poursuite optique
5. Centre technique Sud
6. Centre de lancement Sud
7. Quartier général, MCCC
8. Station radar
9. Aérooprt Dingxin
10. rivière Nishui



C'est la plus ancienne base et la première de Chine. Elle est située au Nord du désert de Gobi, près de la ville de Shang Ch'eng Tsu par 41,2°N et 100,2°E sur un plateau culminant à 1073 m d'altitude.

L'aéroport (40,25° N et 99,48° E) est à 75 km à l'Ouest de la base à 1145 m d'altitude avec sa piste de 4100 m  sur 80. Une voie ferrée spéciale le relie à la base. La base est de part de d'autre de la rivière Jo Shui. Elle comprend des zones pour la préparation, l'intégration des satellites, les centres de contrôle et de lancement, les stockage d'ergols, les stations de remplissage en carburant, les stations de poursuite, de communication, météo et logistique.

Les installations de base ont été utilisées pour les lancements de missiles de courte et moyenne portée DF 1 (DongFeng) avant la rupture avec l'URSS (complexe LA 3). Elles servent de 1960 à 1966 pour 9 tirs de DF 1, 2, 2A et R2.

Aux missiles CSS 1 (version du SS 3 Shyster soviétique) ont succédé les CSS 2 (dérivé du SS 5 Skean) de 2400 à 3240 km de portée. Ce missile fut déployé en 1971 après une série de vol d'essais entre 1966-67.
La première partie de la base est terminée en 1967 et regroupe les pads de tir pour les CSS 2 et CSS 3. En 1968 les installations sont démontées et reconstruites pour les lanceurs CZ 1, dérivé du CSS 3.



Cette base comporte trois complexes de lancement (DF 1, CZ 1 CZ 2 et CZ 2F) et permet des lancements avec des inclinaisons de 57 à 70°. Tous les satellites de reconnaissance chinois sont lancés de cette base.
Les lanceurs sont assemblés à Shangai et transportés par rail jusqu'au centre. Un vaste réseaux de routes et de voies ferrées sillonnent la zone au Nord de l'aéroport de Shang Ch'eng Tsu. Il n'y a pas de zone industrielle à proprement parler sur la base, les lanceurs étant "déchargés" devant les pads et assemblés.

D'une superficie de 2800 km2, le centre est divisé en deux zones, la Nord et la Sud avec les complexes LA 2A et B (pads 5020 et 138) et LA 4.

LA 2

La zone Nord à 109 km de l'entrée de la base correspond aux installations des lanceurs CZ 1D et FB1. Elle est  appelé "Pao Lu Wu La" et situés par 40° 57' N et 100° 17' E. Le site lance aussi les CZ 2C et 2D.

jiuquan LA2 map.jpg (335745 octets)

jiuquan pad CZ 1 et 2 sat.jpg (85969 octets)

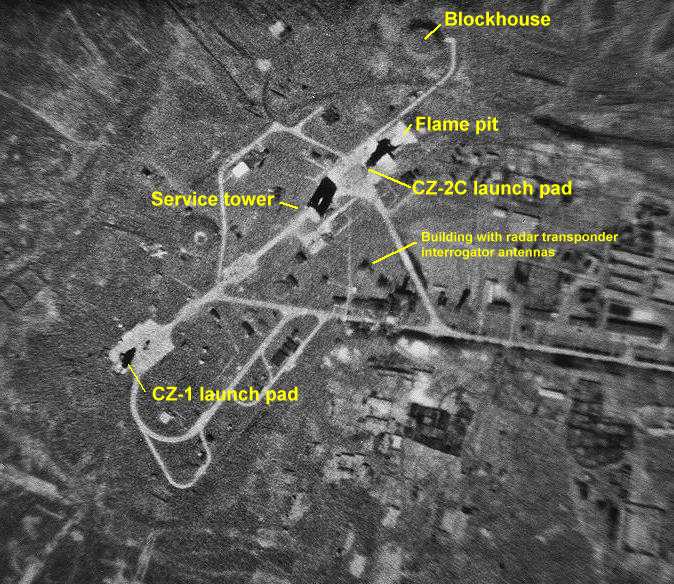

Vue satellite du la zone LA2
Les pad 128 et 5020. Le 138 utilisé par les CZ 2 est situé à  41,118° N et 100.316° E, à 994.8 m au dessus de la mer

jiuquan LA2 sat 02.jpg (395223 octets)

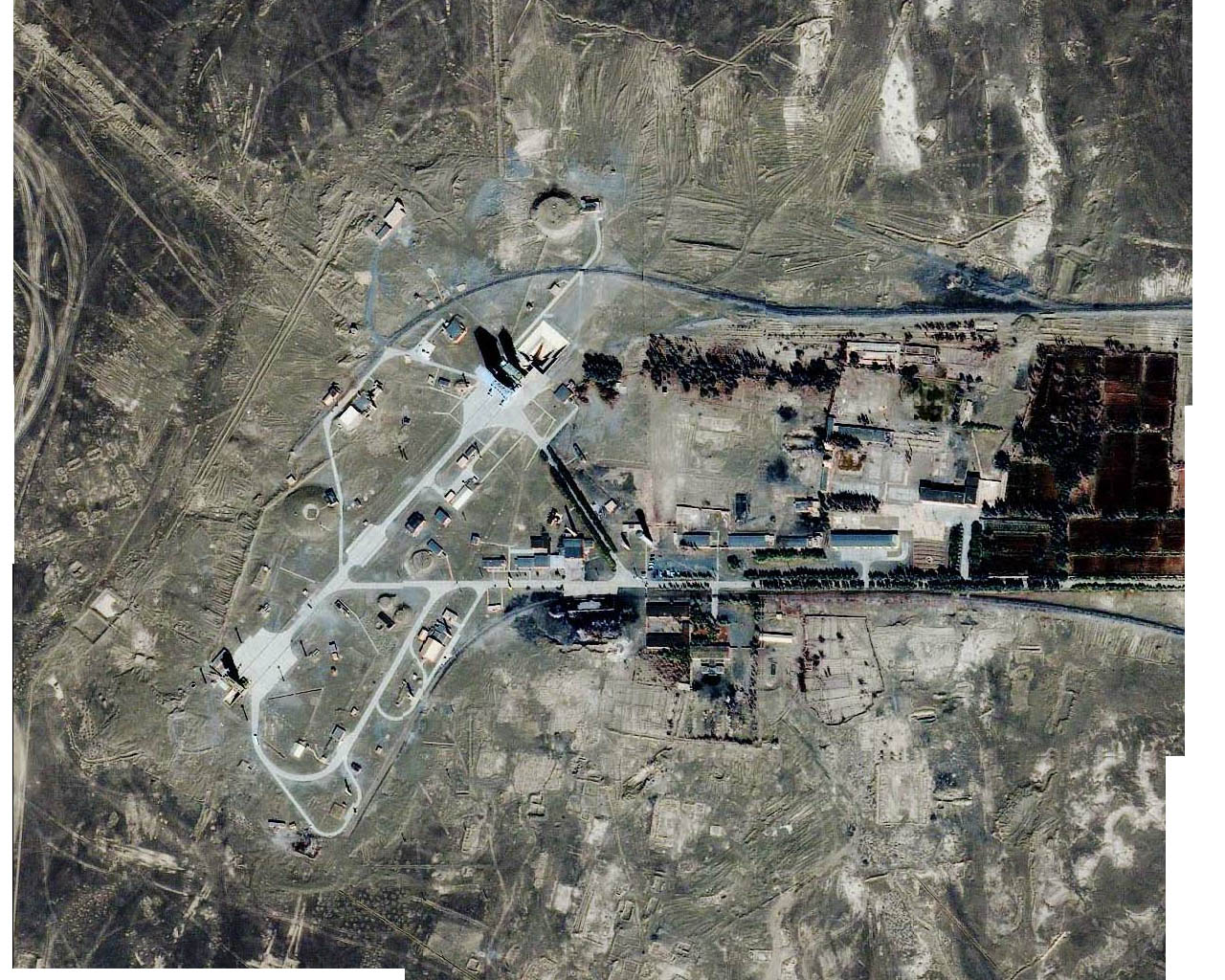

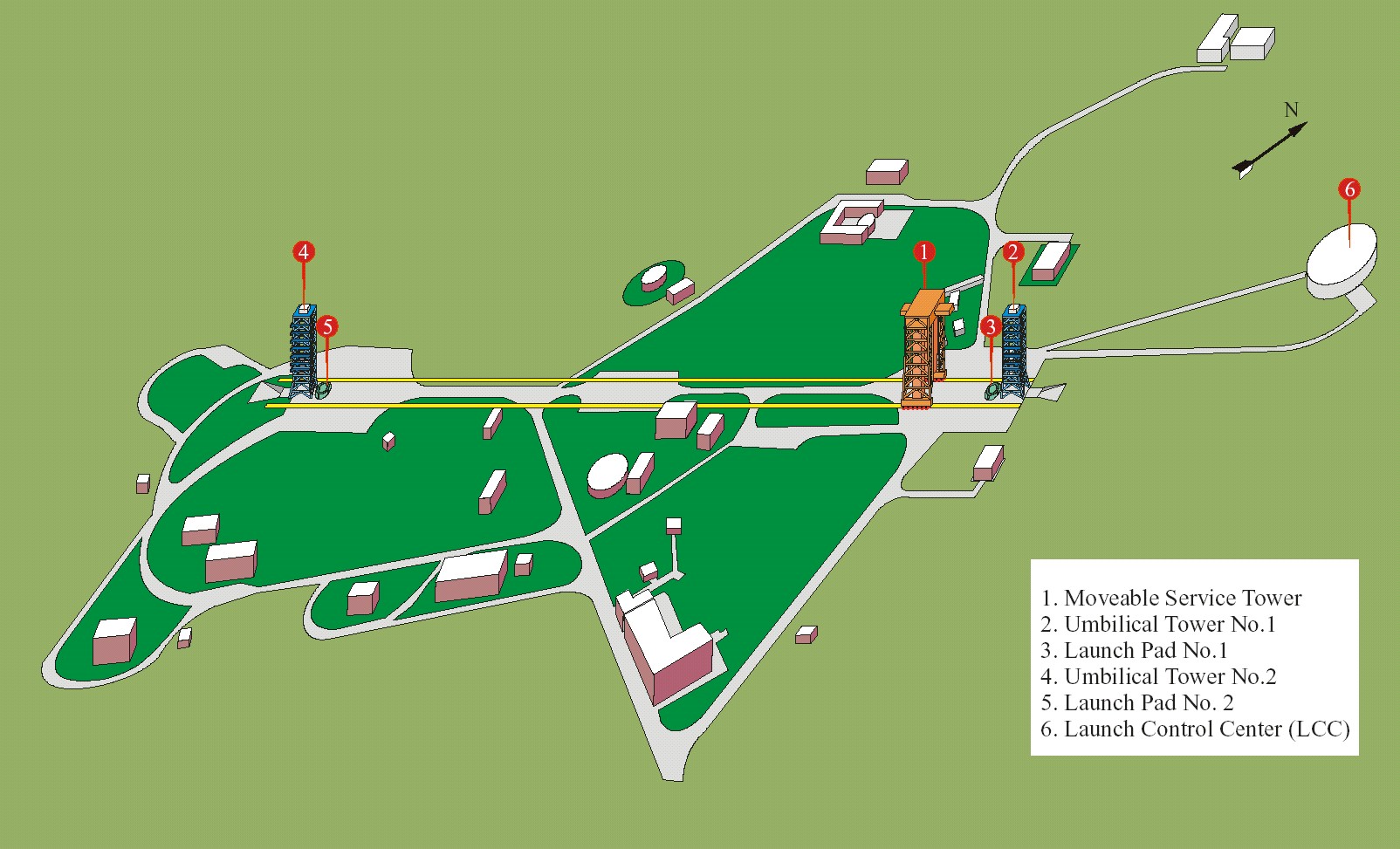

Vue par satellite de la zone LA2 en couleur.
1. Tour d'érection lanceur
2. Tour ombilicale 1 CZ 1
3. Pad 1 CZ 1
4. Tour ombilicale 2 CZ 2C
5. Pad 2 CZ 2C
6. Bunker de contrôle

A cet endroit se trouvent deux pads de tir séparé de 200 m. Chacun possède sa table de lancement en béton de 30 m de diamètre avec déflecteur souterrain desservit par une tour mobile commune de 55,23 m de hauteur pour 30, 5 x 20,9 m de base. Deux grues de 5 et 15 tonnes permettent les opérations de hissage jusqu'à 44 m de hauteur. Deux ascenseurs de chaque coté permettent d'accéder aux 6 plateformes de travail. La salle SC "charges utiles" en class 100 000 est mobile de 29 à 49 m.

Les tours ombilicales de chaque lanceur sont hautes de 45 m pour 7,8 m de base. Elles comportent différents plateformes de travail avec divers niveaux ainsi qu'une grue de 1 tonnes.

La tour du pad des CZ 1-2 comporte 8 plateformes de travail rotatives et une rabattable. Celle des CZ 2 n'en a que 5 rotatives et une rabattable.

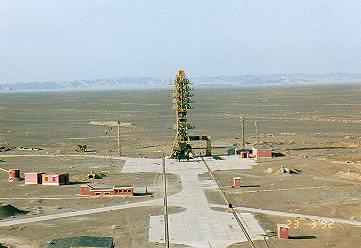

Le pad 5020 des CZ 1, DF 3 et 4

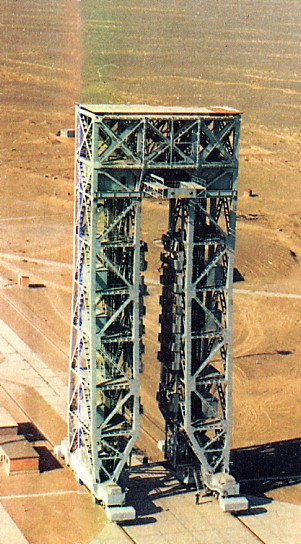

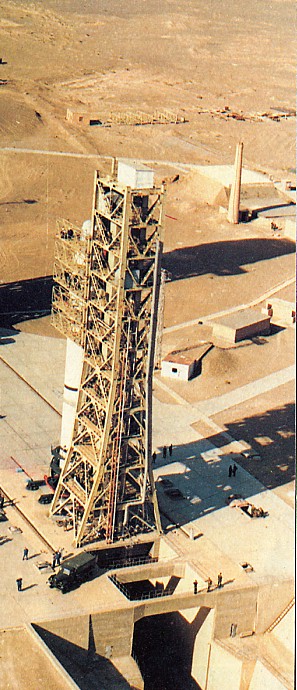

Le pad 138 des CZ 2C et la tour de service mobile commune au deux pads.



jiuquan LA2 pad CZ 1 2C tour dessin.jpg (78291 octets) jiuquan CZ 2C tour service dessin.jpg (109120 octets)
jiuquan pad CZ 2.jpg (166629 octets)

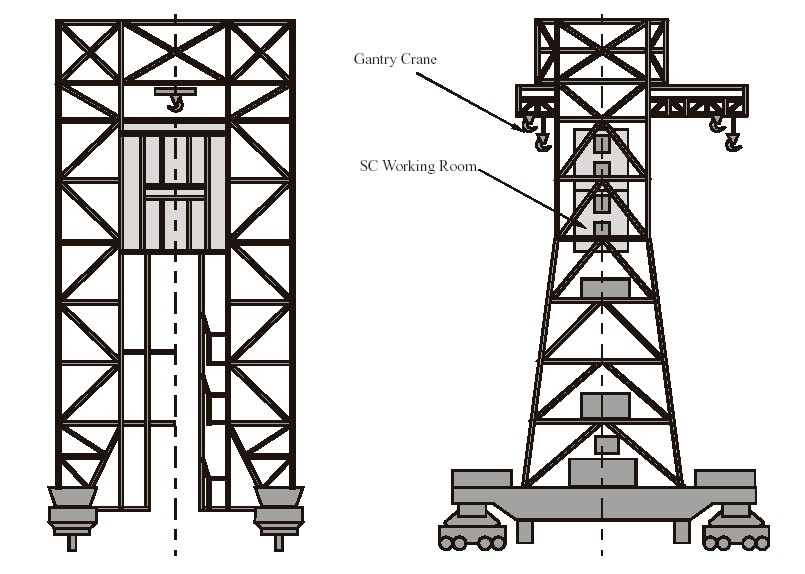

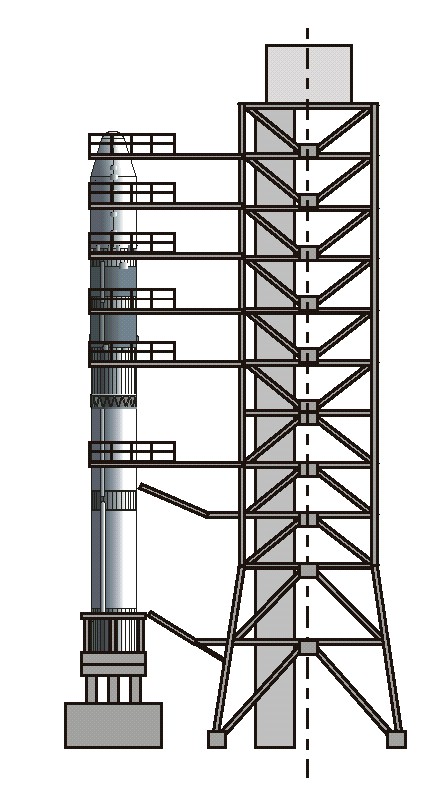

Dessin de la tour du pad des CZ 1 et 2 et de la tour de service

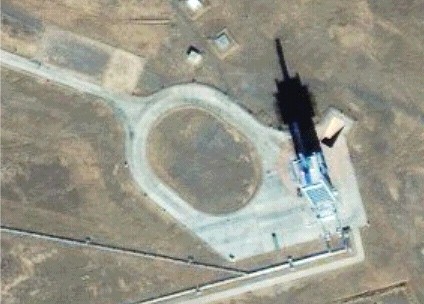

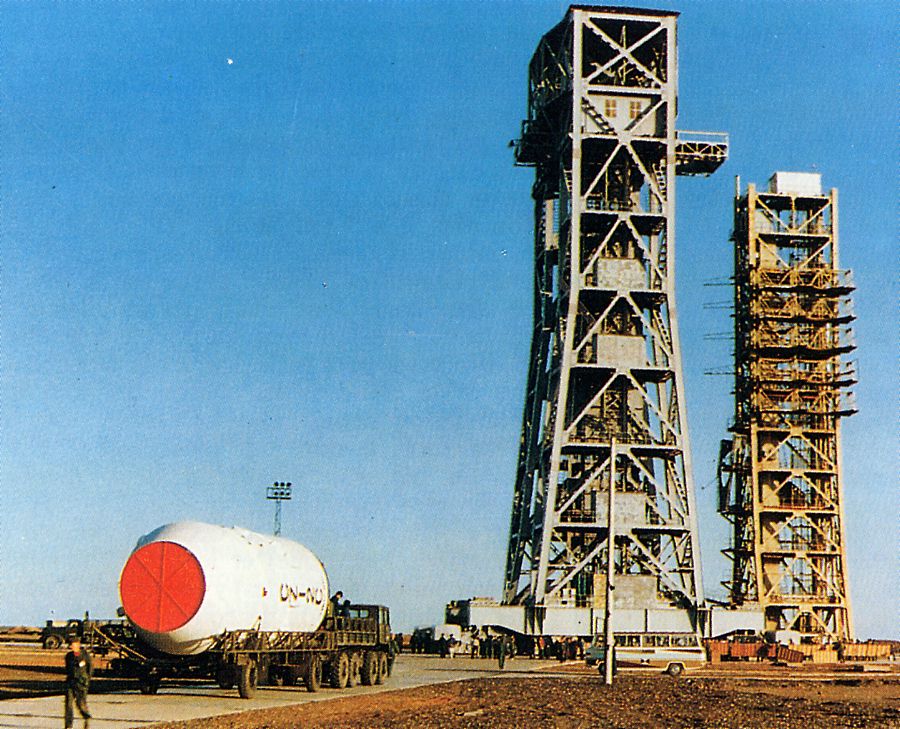

Le pad 138 des CZ 2

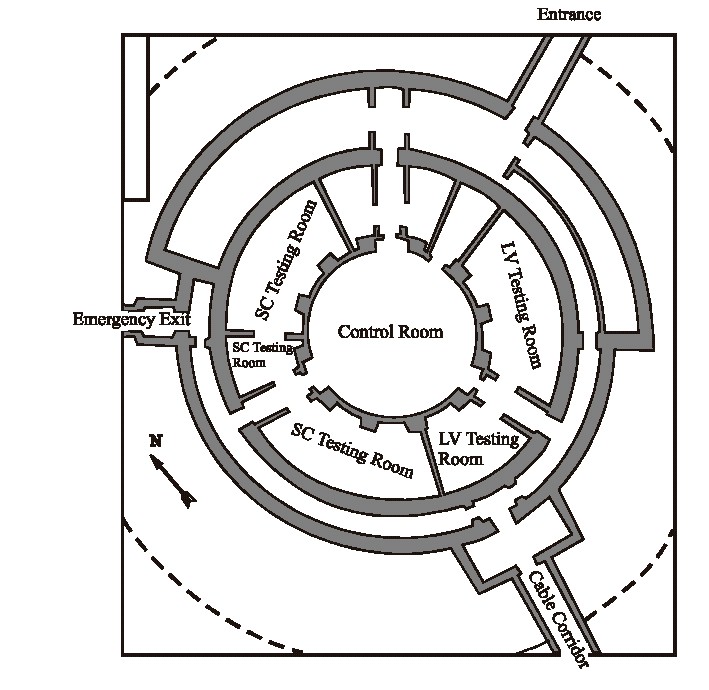

De chaque coté de la voie ferrée, les blockhaus de lancement hémisphérique partiellement souterrain d'où se dirigent les lancements.

jiuquan CZ 2C LCC dessin.jpg (107792 octets)



LA 4

Au début des annéees 1990, un nouveau pad le LA 4 pour les CZ 2E du projet Shenzhou ainsi qu'un bâtiment d'assemblage, rassemblant au VAB américain sont construit au Sud (41,1000° N et 100,3100 E). En 1999, des photos sur Internet montrent un exercice de préparation avec le lanceur sorti de son VAB et amené sur son pad. Le premier lancement a lieu le 19 novembre 1999.

La zone comprend deux aires, l'une technique TC et l'autre de lancement LC (40° 57,4 N et 100° 17,4 E).

jiuquan 24aug03 01.jpg (92365 octets)    jiuquan 24aug03 02.jpg (153223 octets)    jiuquan 24aug03 03.jpg (116388 octets)

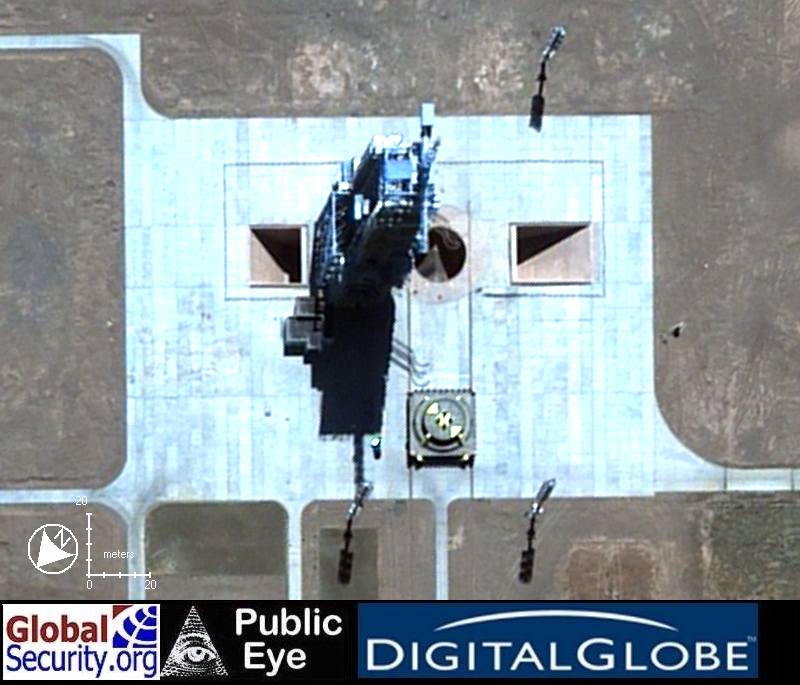

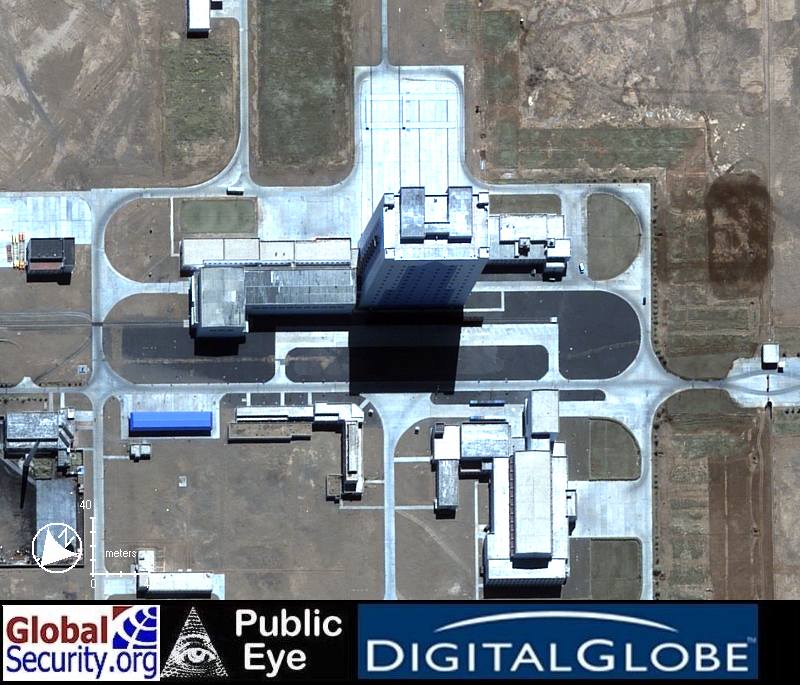

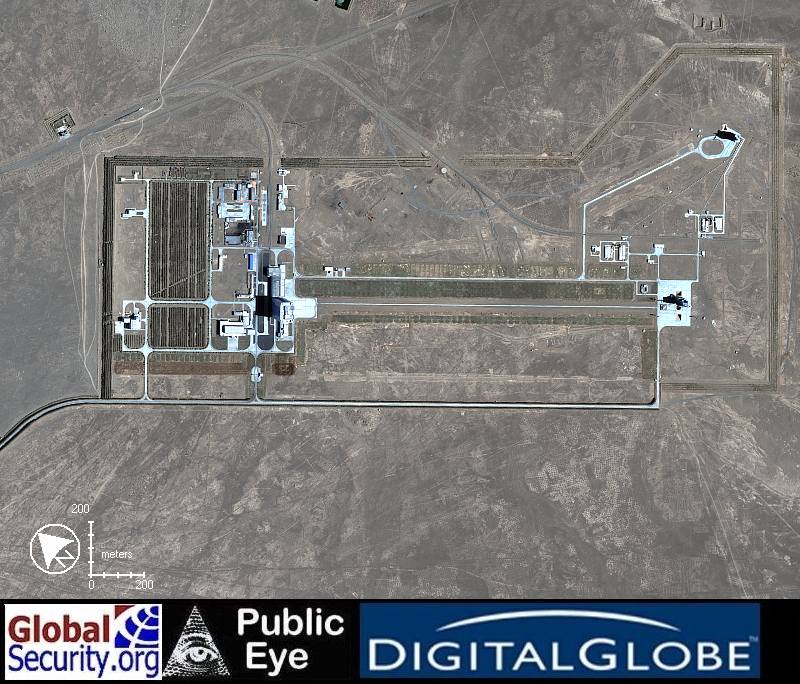

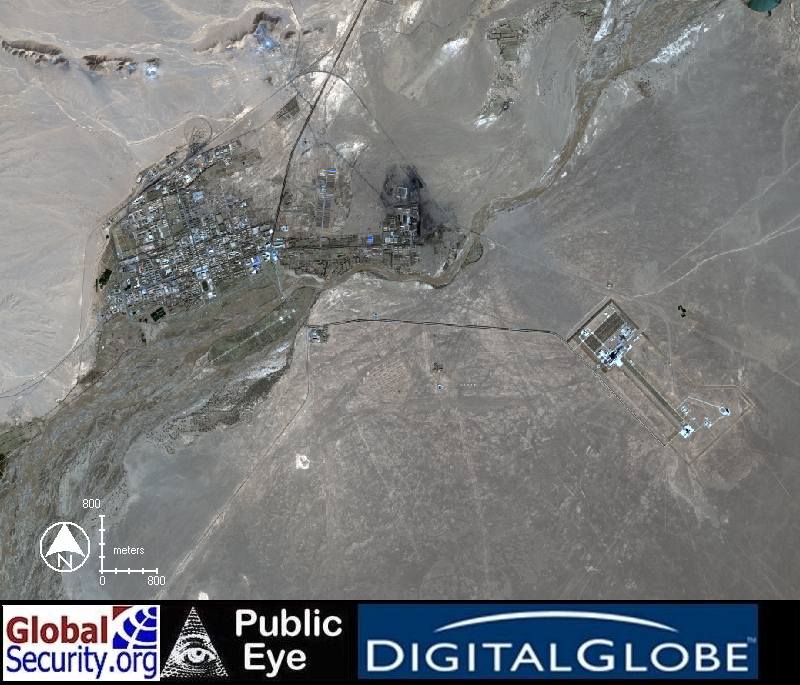

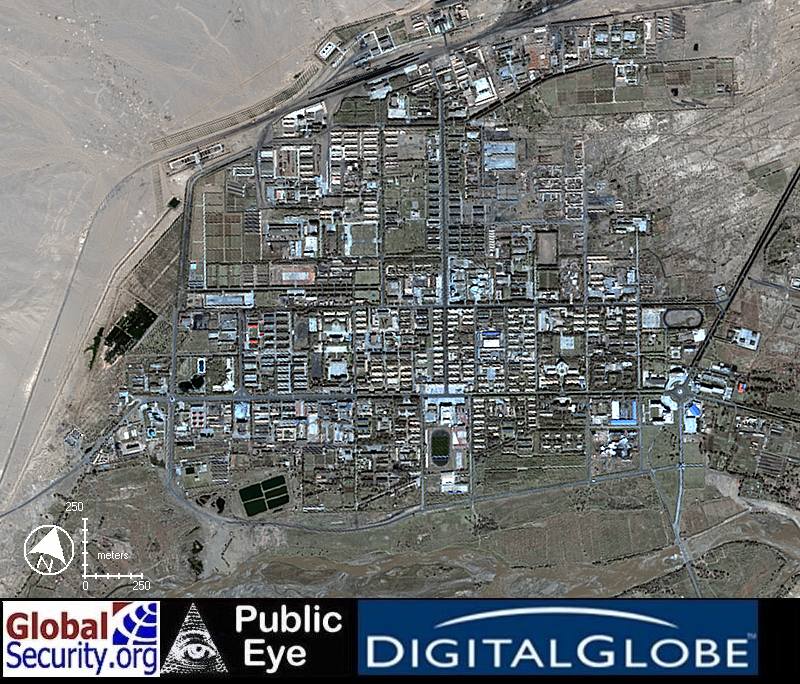

La zone LA 4 du centre Jiuquan, photos satellite prises en août 2003

jiuquan 24aug03 04.jpg (101612 octets)    jiuquan 24aug03 05.jpg (71900 octets)

jiuquan CZ 2F plan TC.jpg (158256 octets)    jiuquan CZ 2F plan LC.jpg (140205 octets)

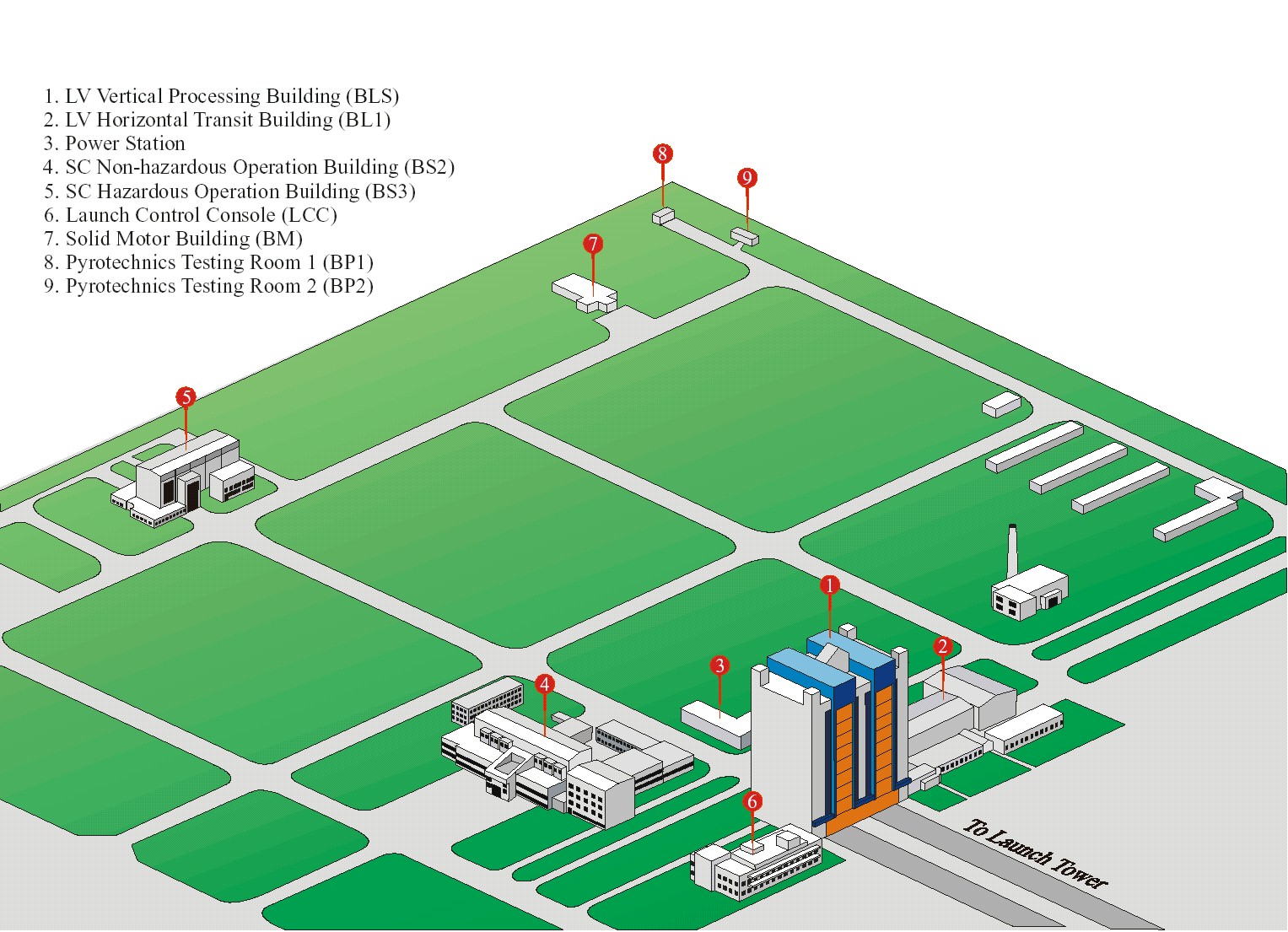

Le centre technique est à 1500 m du centre de lancement. Il comprend

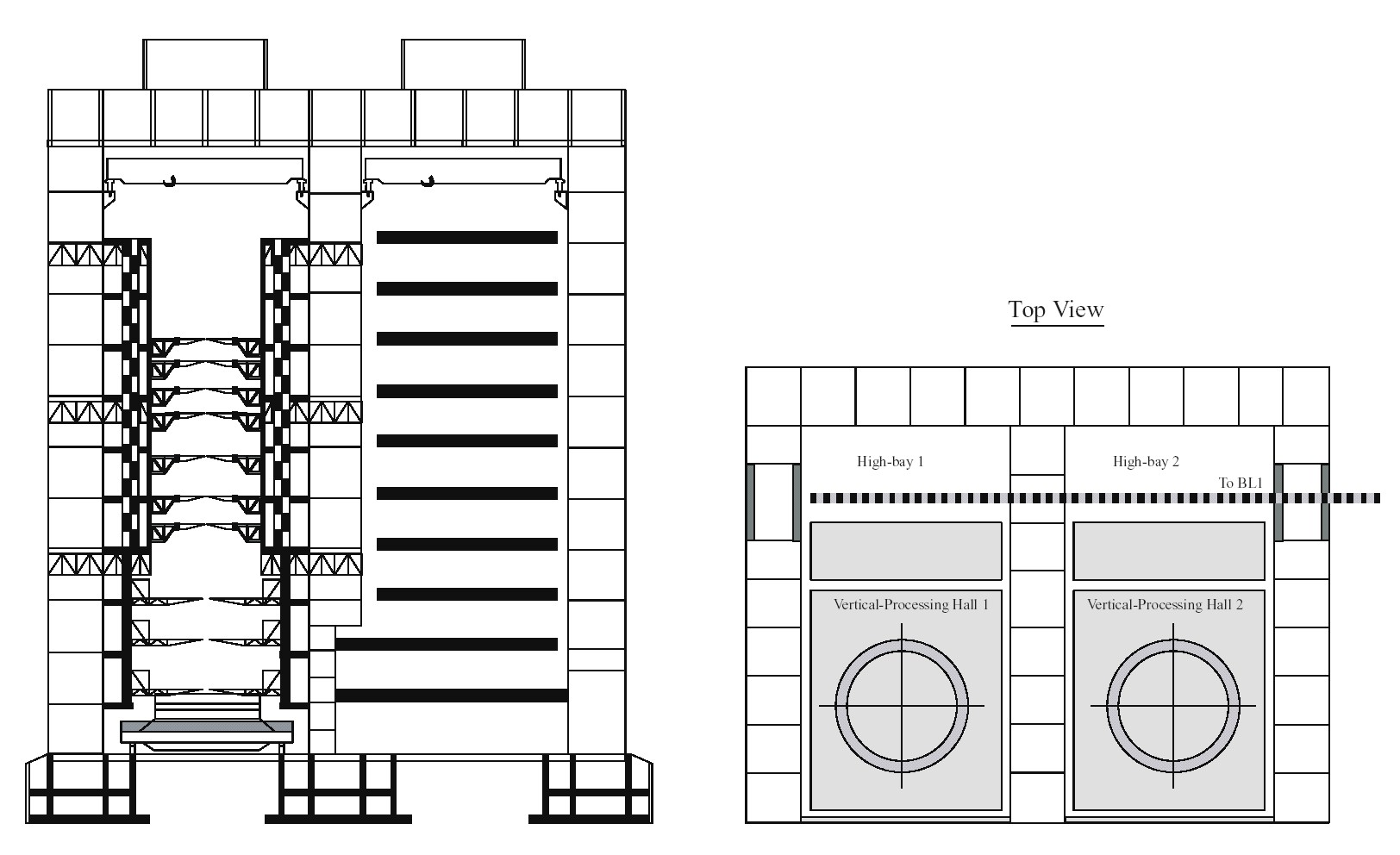

_ le LV Vertical Processing Building (BLS), qui comprend deux high bay et deux hall d'intégration verticaux (26,9 x 28 x 81 m) avec 13 plateformes mobile, une grue de 50 tonnes, air conditionné en class 100 000.

Ce VAB chinois a été construit par la 8eme division du CSCEC tout en béton. C'est d'ailleurs la seule structure en béton de ce type (13 000 tonnes).

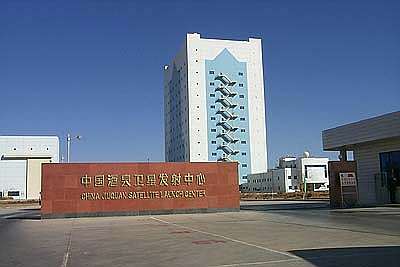

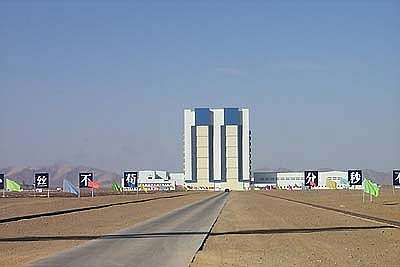

Le VAB vue de derrière et de devant. Notez la ressemblance avec le VAB américain.


_ le LV Horizontal Transit Building (BL1), long de 78 m sur 24 avec une grue mobile et trois rail en métal à l'intérieur. La salle de transit de 42 m sur 30 est équipé d'une grue qui culmine à 12 m de hauteur. La porte elle mesure 8 m sur 8.
_ le SC Non-hazardous Operation Building (BS2), avec ses 15 salles blanches en clas 100 000.
_ le SC Hazardous Operation Building (BS3), avec ses 14 salles blanches en class 100 000.
_ le Solid Rocket Motor (SRM) Checkout and Processing Building (BM) chargé du stockage des boosters, de leur assemblage et leur contrôle aux rayons X avec ses 8 salles blanches en class 100 000.
_ le Pyrotechnic Storage and Processing Building (BP1, BP2).

Le lanceur et les CU sont intégrés, testés et vérifiés dans ce centre technique.

Le LCC Launch Control Center est à coté du BLS. Il est connecté électriquement à la tour de lancement et au BLS 2. Il se divise en 4 salles principale pour le lanceur, les CU, les commandes et les communications.

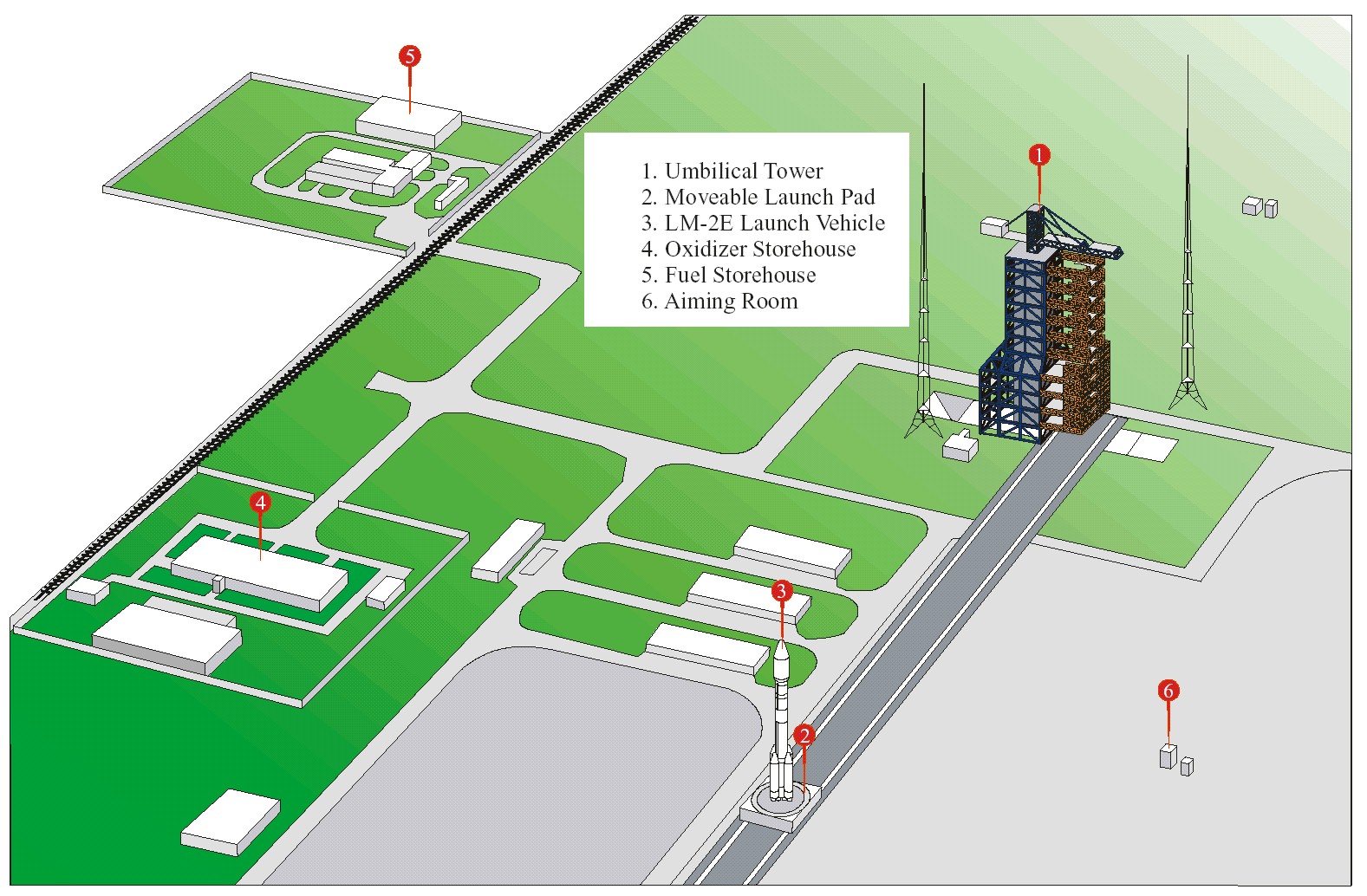

La zone de lancement comprend une tour ombilicale, une tour de service, la table de lancement, le système de remplissage en carburant et les équipements sol associés

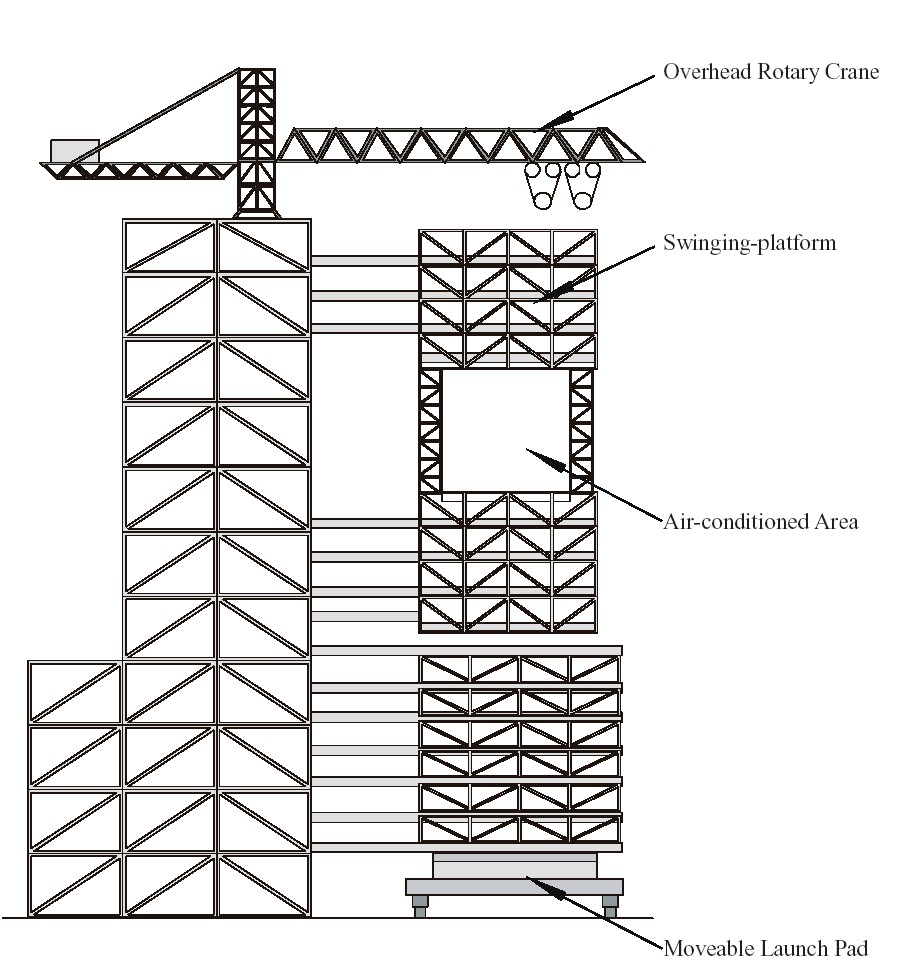

La  tour ombilicale est situé à 1500 m du VAB par 100° 17,4' E et 40° 57,4' N. En acier elle mesure 75 m de haut et possède 11 étages fixes.

jiuquan pad CZ 2F tower dessin.jpg (175043 octets)

Le CZ 2 est transporté sur une table mobile de 75 tonnes (24,4 x 21,7 x 8,4 m) qui rejoint le pad et sa tour de service à la vitesse de 30 m par minute. Haute de 75 m, elle possède un ascenseur anti explosion.

Le pad pourra aussi accueillir les CZ 2E et versions ultérieures.

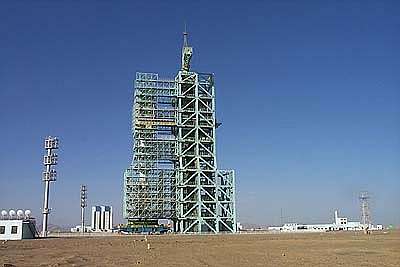

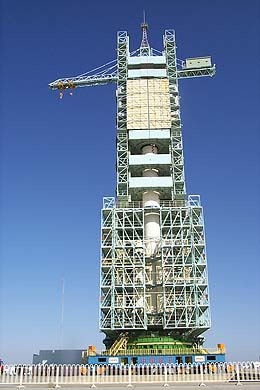

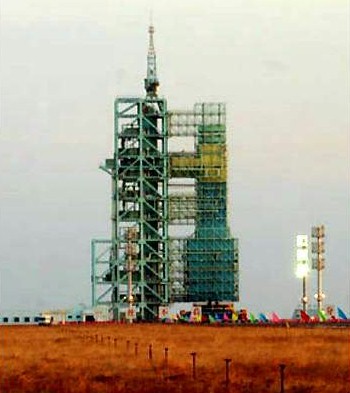

La tour ombilicale du pad des CZ 2F vue de coté, de face (ci dessous) et à nouveau de coté.



jiuquan pad CZ 2C D CZ 4.jpg (128625 octets)

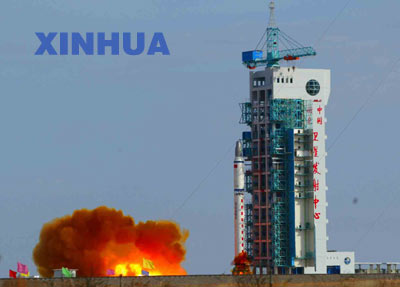

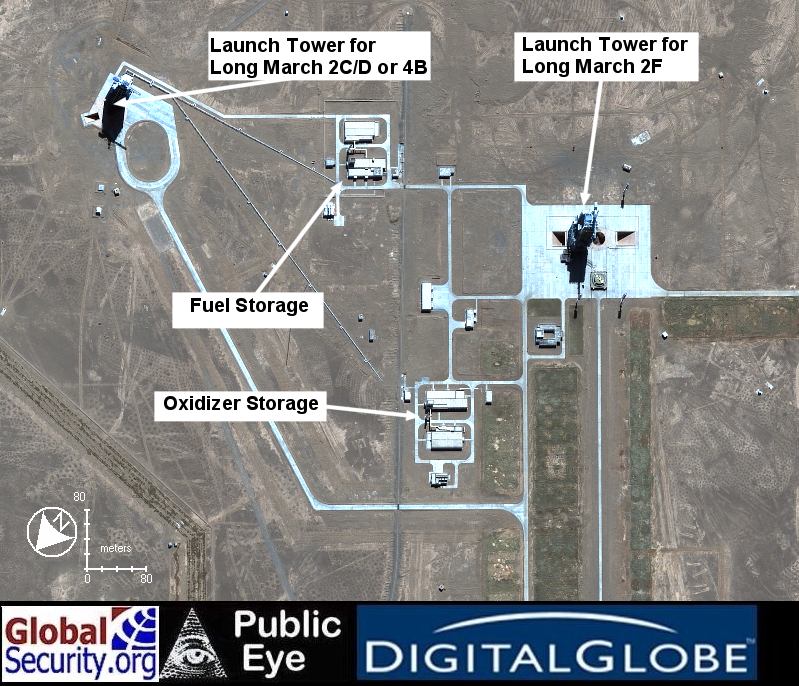

Les photos prises par satellites en août 2003 montrent un pad de tir juste à coté du pad du CZ 2F pour les lanceurs CZ 2C/D et CZ 4B. Ce pad est utilisé pour la première fois le 3 novembre 2003 pour lancer un CZ 2D porteur d'un satellite récupérable destiné à des expériences en microgravité.

Cette nouvelle installation utilise une structure en béton avec barres en acier de renfort. Haute de 71 m, elle remplace la structure métallique utilisée généralement. Le bâtiment comporte de plus de 40 ateliers d'essai et de salles fermées, permettant des essais de pré-lancement dans de bonnes conditions pour les ingénieurs et  techniciens même en cas de mauvais temps à l'extérieur. Cette nouvelle tour est d'un coût rentable puisque elle permettrait de lancer n'importe quel type de satellites. Précédemment, la Chine utilisait des systèmes séparés pour les essais, le lancement et les commandes pour les différents modèles de satellite. Placé près du pad des vaisseaux habité, il partage avec lui quelques annexes au sol.

La base "vent d'Est" lance les CZ-1, CZ-2, CZ-2C, CZ-2D, CZ-2F et FB-1.
