L'ESPACE CHINOIS

LES LANCEURS

La Chine est une puissance spatiale de premier ordre, puisqu'il y a 200 ans avant notre aire la poudre a été inventé. Elle a permit 12 siècles plus tard de réaliser la première fusée, une flèche à feu.
La Chine est aujourd'hui dans le trio de tête par sa superficie. Elle comporte de nombreuses zones peu connues que les satellites pourraient mieux observées.
La Chine est entrée dans le "club" spatial en 5eme position après l'URSS, les USA, la France et le Japon (à quelques jours près, elle était 4eme).
La Chine est une puissance spatiale qui est en voie de dépasser l'Europe. Certes les lanceurs chinois n'ont pas le succès et la carrière commerciale des Ariane mais l'envoie de vaisseaux habités qui en Europe reste toujours assujettie à de grandes discutions devient une réalité de l'autre coté de la terre. la Chine maîtrise comme les USA, les russes et l'Europe la propulsion cryogénique et affiche un taux d'échec moyen (11 échecs dont 3 partiels sur 88 tirs). L'ouverture commerciale des lanceurs Longue Marche est malheureusement freinée par des accords maîtrisant le transfert de technologie "sensible" interdisant le lancement de satellites occidentaux par des lanceurs chinois.

Les lanceurs de la famille des Longue Marche CZ partagent des éléments en commun, comme les deux premiers étages d'un diamètre uniforme de 3,35 m.

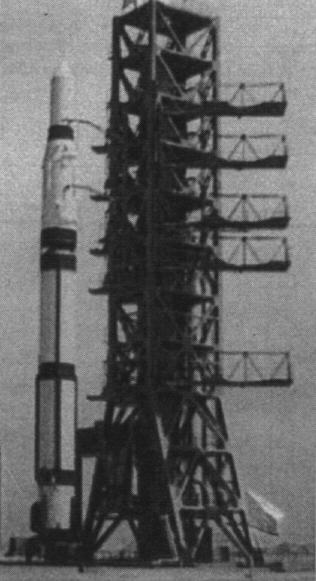

CZ 1 LONGUE MARCHE 1

Le CZ 1(Chang Zheng) est dérivé du missile DF-4 (Dong Feng) auquel on a ajouté un troisième étage à poudre. le CZ 1 permet de satelliser 300 kg à 440 km avec 70° d'inclination. Il lance les deux premiers satellites chinois de Juiquan en 1970-71.

La hauteur totale est de 29,86 m et la masse est de 81, 6 tonnes au décollage pour une poussée de 100 tonnes. la capacité orbitale est de 300 kg en LEO.

Premier étage mesure 17,84 m de haut pour 2,25 m de diamètre et une masse de 64 tonnes. Il est équipé de moteur YF 2.

Second étage mesure 7,35 m de haut pour 2,25 m de diamètre et une masse de 15 tonnes. Il est équipé d'un moteur YF 3 de 3 tonnes de poussée.

Troisième étage est à poudre (moteur FG 02) il mesure 3,9 m de long pour  70 cm de diamètre.

Coiffe mesure 4,7 m de long pour 1,5 m de diamètre.

Une nouvelle version est testée en 1995, CZ 1D pour des lancements commerciaux. Le second étage est plus court (5,35 m) et le trosième est à poudre FG-36 + OM-1 avec 625 kg de poudre. Ses caractéristiques sont voisines de la version de base, 28 m de hauteur, 80 tonnes au décollage mais une charge satellisable de 750 en LEO.
Une version à trois étages liquide CZ 1C avait été étudié mais faute de client, elle a été abandonné.

No:   Type:             Date        LS    Payload
----------------------------------------------------------
 1    CZ-1              10. 1.70 *  Jq    R&D suborbital
 2    CZ-1              24. 4.70    Jq    DFH 1
 3    CZ-1               3. 3.71    Jq    SJ 1
 4    CZ-1D   ?          1. 6.95 *  Jq    (Reentry Test)
 5    CZ-1D   ?          3. 1.02 *F TY    (Reentry Test)



Le premier missile ICBM chinois est le DF-5 (Dong Feng). Son développement est réalisé en même temps que celui des FB 1 du bureau astronautique de Shangai et CZ 2 de Bejing. Il est lancé 4 fois entre 1975 et 1981 avec 4 échecs.

Le développement du CZ 2C démarre en 1970. Avec un succès en 1975, le CZ 2 est renommé CZ 2C et se spécialise dans le lancement de satellites récupérables. Le lanceur est sélectionné en avril 1993 par Motorola pour lancer les Iridium. Une version SD Smal Dispenser est développée pour cette mission. Entre 1997 et 1999, sept lancements satellisent 12 Iridium. Le CZ 2C permet de satelliser 3366 kg en LEO et la version SD 1456 kg.

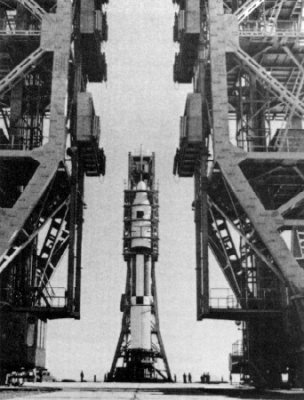

FB 1

Le missile de base qui deviendra l'ICBM chinois a été développé en deux endroits, Beijing et Shanghai. Globalement, le véhicule est le même seul changent quelques sous systèmes. Les deux fusées ont été utilisés comme lanceurs de satellites. La version de Beijing deviendra le CZ 2C et la version de Shangai le FB 1.

Le lanceur FB 1 a été lancé pour la première fois en août 1972 pour un vol suborbital. Officiellement il n'y a eu que 4 lancements de satellites  et a été abandonné par manque de fiabilité.

Le lanceur "Tempête" est dérivé du missile nucléaire ICBM CSS X4. C'est un lanceur à deux étages brûlant de l'UDMH.

Le premier étage mesure 22,2 m de haut pour un diamètre de 3, 35 m et une masse de 142 tonnes. Il est équipé de 4 moteurs de 69 tonnes de poussée unitaire à tuyère orientable.

Le second étage mesure 13 m de hauteur pour 35 tonnes. Il est équipé du même moteur que le premier étage.







No:   Type:             Date        LS    Payload
----------------------------------------------------------------
 1    FB-1              10. 8.72 *  Ji    R&D suborbital
 2    FB-1              18. 9.73    Ji F  JSSW (1) (CK-1 (1)) ?
 3    FB-1              14. 7.74    Ji F  JSSW (1) (CK-1 (1)) ?
 4    FB-1              26. 7.75    Ji    JSSW 1 (CK-1 1)
 5    FB-1              16.12.75    Ji    JSSW 2 (CK-1 2)
 6    FB-1              30. 8.76    Ji    JSSW 3 (CK-1 3)
 7    FB-1              10.11.76    Ji F  JSSW (4) (CK-1 (4)) ?
 8    FB-1              14. 9.77 *  Ji    (suborbital)
 9    FB-1              16. 4.78 *  Ji    (suborbital)
10    FB-1              27. 7.79    Ji F  SJ (2) ?
11    FB-1              19. 9.81    Ji    SJ 2 / SJ 2A / SJ 2B

Tableau Gunther Space Page
