L'ESPACE CHINOIS

LES LANCEURS

La Chine est une puissance spatiale de premier ordre, puisqu'il y a 200 ans avant notre airere la poudre a été inventé. Elle a permit 12 siècles plus tard de réaliser la première fusée, une flèche à feu.
La Chine est aujourd'hui le second état du monde par sa superficie. Elle comporte de nombreuses zones peu connues que les satellites pourraient mieux observées.
La Chine est entrée dans le "club" spatial en 5eme position après l'URSS, les USA, la France et le Japon (à quelques jours près, elle était 4eme).
La Chine est une puissance spatiale qui est en voie de dépasser l'Europe. Certes les lanceurs chinois n'ont pas le succès et la carrière commerciale des Ariane mais l'envoie de vaisseaux habités qui en Europe reste toujours assujettie à de grandes discutions devient une réalité de l'autre coté de la terre. la Chine maîtrise comme les USA, les russes et l'Europe la propulsion cryogénique et affiche un taux d'échec moyen (11 échecs dont 3 partiels sur 88 tirs). L'ouverture commerciale des lanceurs Longue Marche est malheureusement freinée par des accords maîtrisant le transfert de technologie "sensible" interdisant le lancement de satellites occidentaux par des lanceurs chinois.

Les lanceurs de la famille des Longue Marche CZ partagent des éléments en commun, comme les deux premiers étages d'un diamètre uniforme de 3,35 m.

CZ 3 LONGUE MARCHE 3

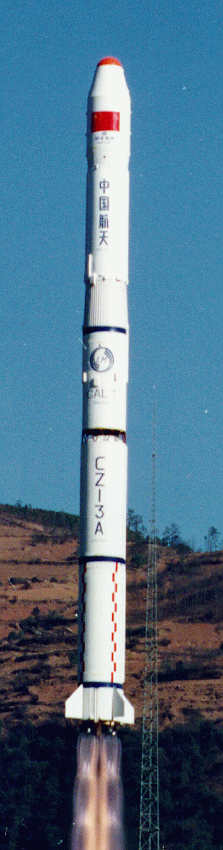

Le développement du CZ 3A débute dans les années 1980 sur la technologie du CZ 3 pour des missions en GEO. En février 1994, le lanceur réalise son premier vol. Les deux premiers étages sont à ergols classique tandis que le troisième est cryogénique avec un moteur YF 73 de 4,5 tonnes de poussée.

La CZ 3 est un CZ 2 avec un troisième étage. Il ressemble à d'Ariane 1 de part ses caractéristiques et son aspect extérieur. Mais ses performances sont très en deçà avec 1300 kg en GTO.

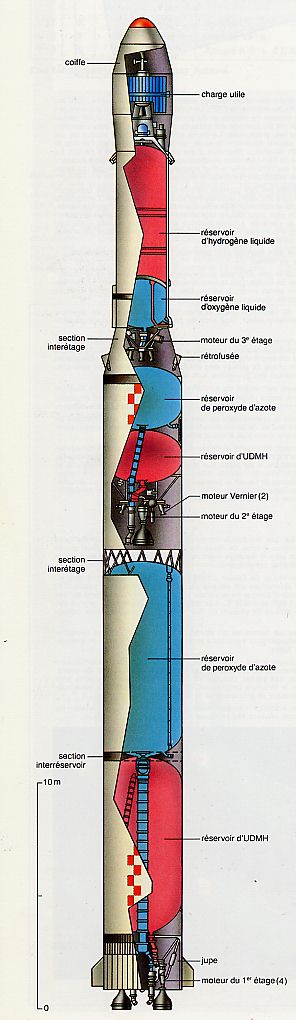

Le CZ 3 mesure 43,8 m de hauteur pour 202 tonnes au décollage. C'est un dérivé du FB 1 utilisé dans les années 1970.

Le premier étage mesure 20 m de haut, 3,35 de diamètre et est équipé de 4 moteurs YF 21 à tuyère orientables.

Le second étage mesure 9,7 m de hauteur et est équipé d'un moteur YF 24 de 71 tonnes de poussée.

Le troisième étage est du type cryogénique, utilisant le couple LOX LH2. Il mesure 7,5 m de haut pour 2,25 m de diamètre et contient 8 tonnes de propergols. Son moteur YF 73 développe 4500 kg de poussée durant 750 secondes. C'est un moteur à 4 chambres de combustion réallumable en vol.

La coiffe mesure 5,8 m de long pour 2,6 m de diamètre.

Le CZ 3 est lancé du nouveau pad de tir de Xianchang.

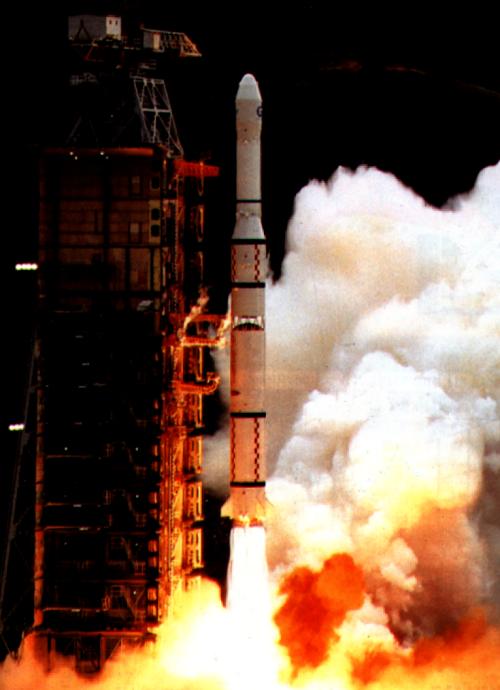

CZ 3 apstar 1.jpg (39166 octets)

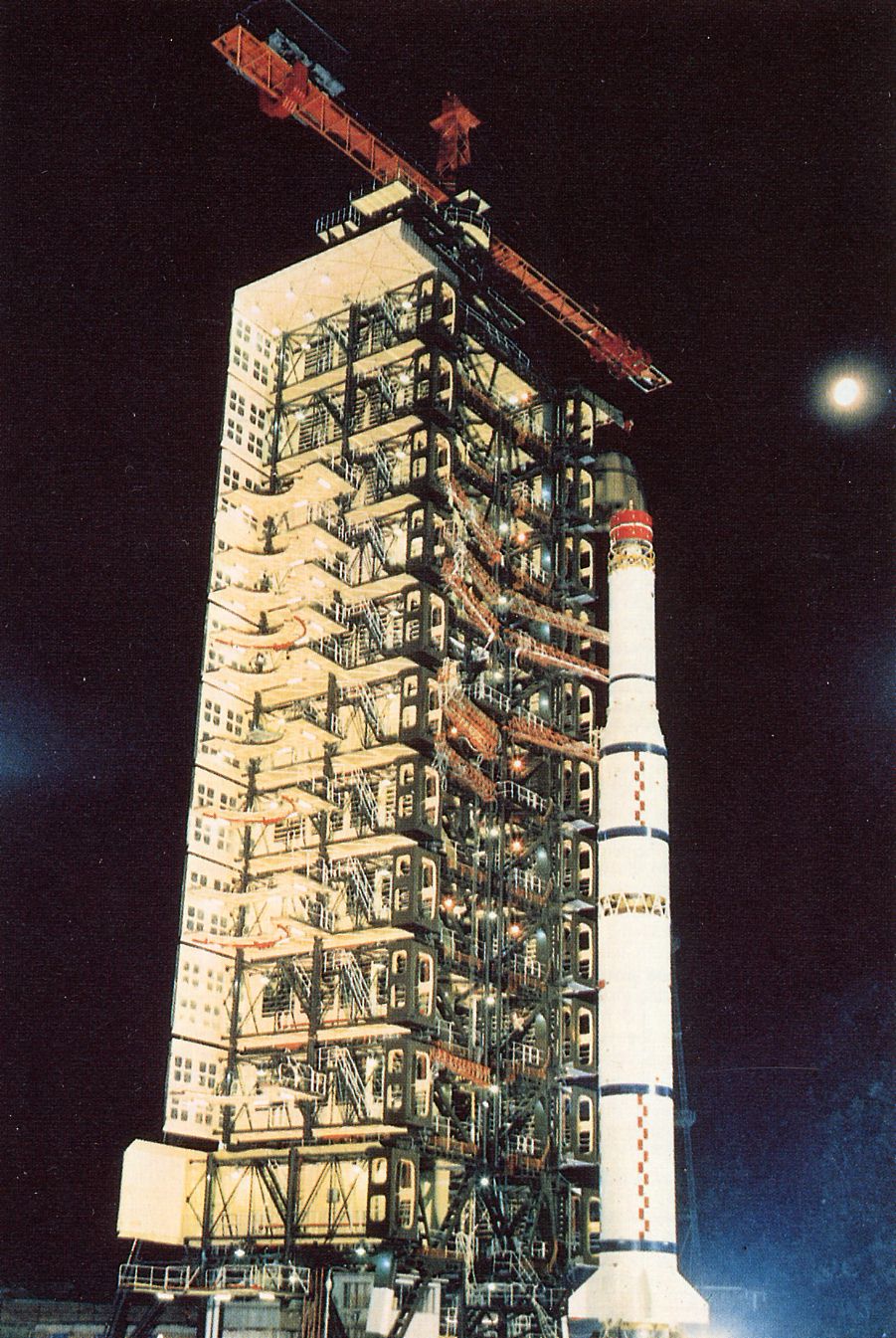

CZ 3 pad 02.jpg (297923 octets)

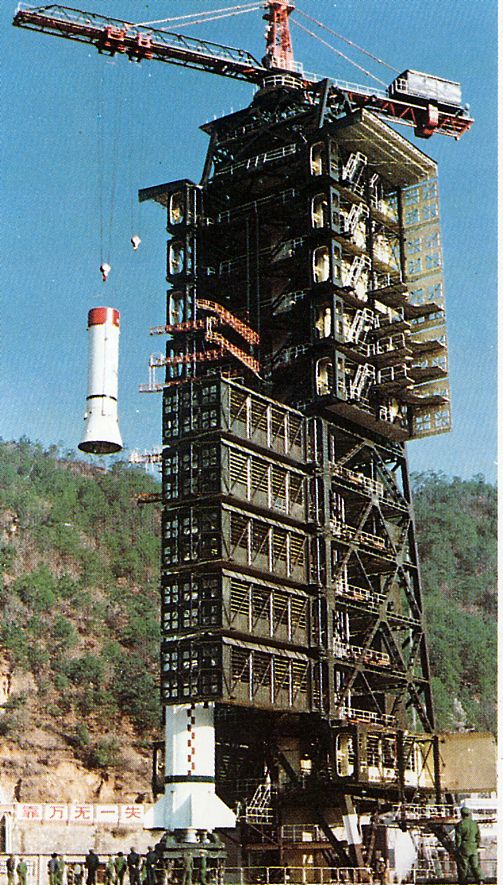

CZ 3 pad 03.jpg (152628 octets)

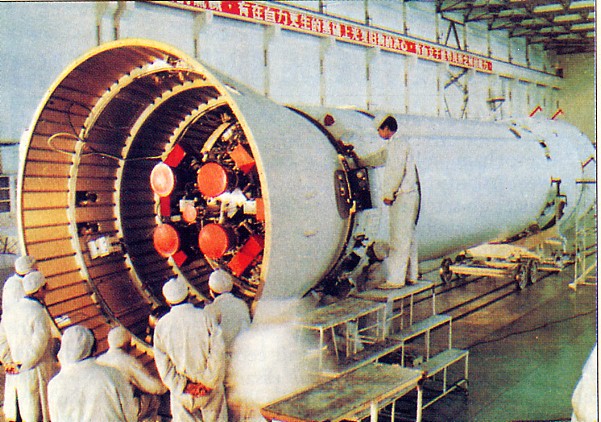

Moteur YF du troisième étage

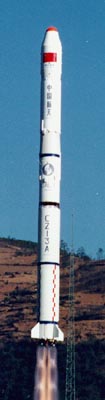

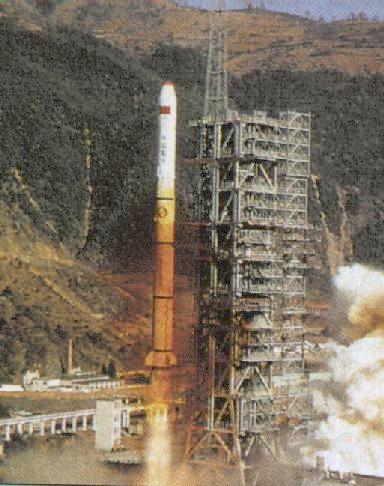

En 1994 apparaît le CZ 3A avec des réservoirs allongées et une poussée accrue (moteur YF 21B totalisant 300 tonnes) pour le premier étage. la lanceur mesure 52 m de haut pour une masse de 236 tonnes.

Le troisième (12 m de haut) subit les mêmes améliorations avec un moteur cryogénique YF 75 de 8 tonnes de poussée.

La capacité de lancement est de 2700 kg en GTO.

En 1986, la Chine démarre le développement du CZ 3B, un CZ 3A avec 4 boosters. En 1992, Intelsat propose de lancer son satellite Intelsat 708 avec un CZ 3Bla Chine. Le lancement en 1996 et un échec du à un problème de guidage inertiel.

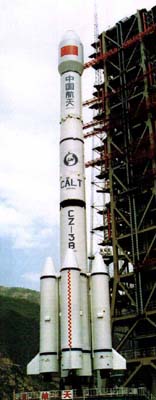

La version CZ 3B possède 4 boosters autour du premier étage, les mêmes que sur le CZ 2E. la hauteur passe à 54 m suite à l'allongement du second étage.

Le troisième étage est toujours cryogénique. Il pèse 20 tonnes et est équipé de 2 moteurs YF 75 fonctionnant durant près de 8 minutes.

La coiffe est agrandie et passe à 4 m de diamètre.

La capacité de lancement est de 5000 kg en GTO, soit le double du CZ 3A.

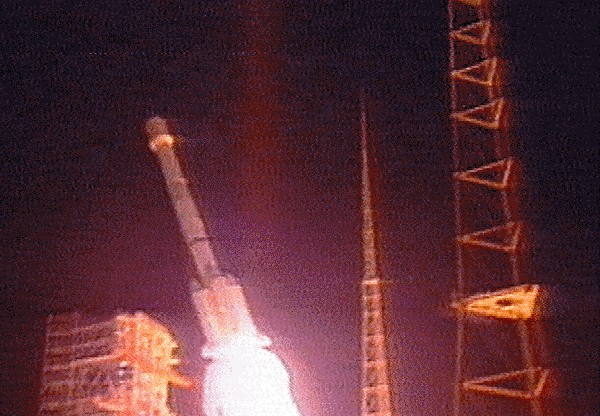

Le premier tir du CZ 3B est un échec en février 1996 suite à un problème de gyroscope, le lanceur s'envole déséquilibré et retombe dans un village voisin, occasionnant de nombreuses victimes.

Le CZ 3B mesure 54,8 m de haut pour 3,35 m de diamètre et une masse de 426 tonnes.

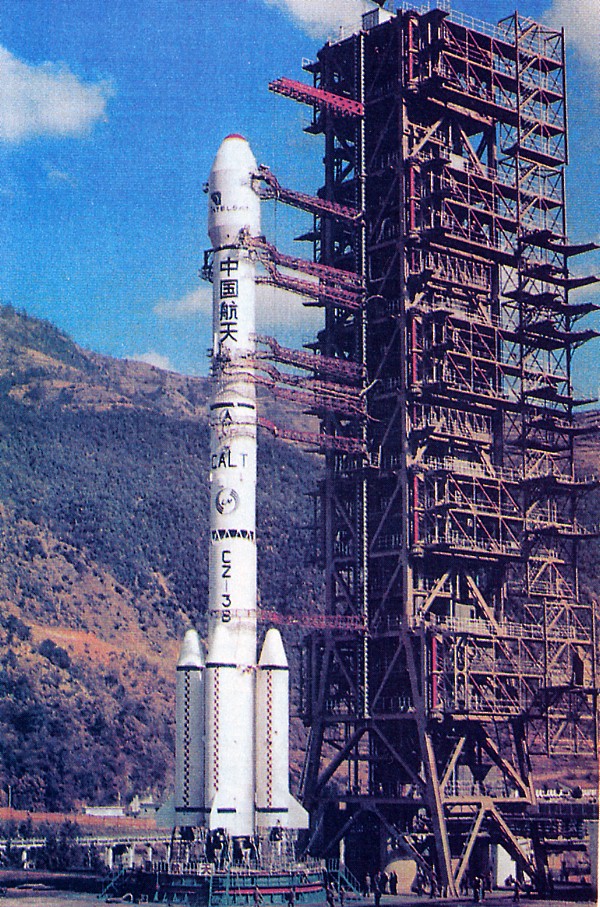

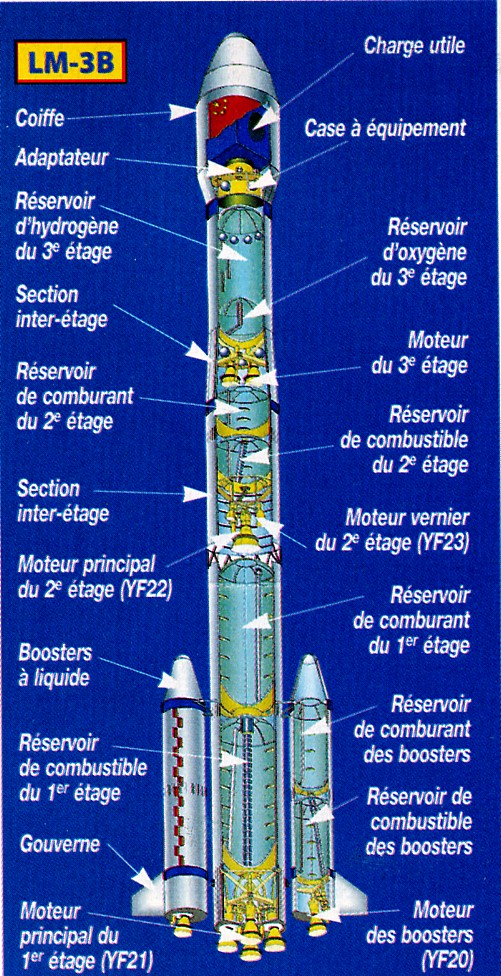

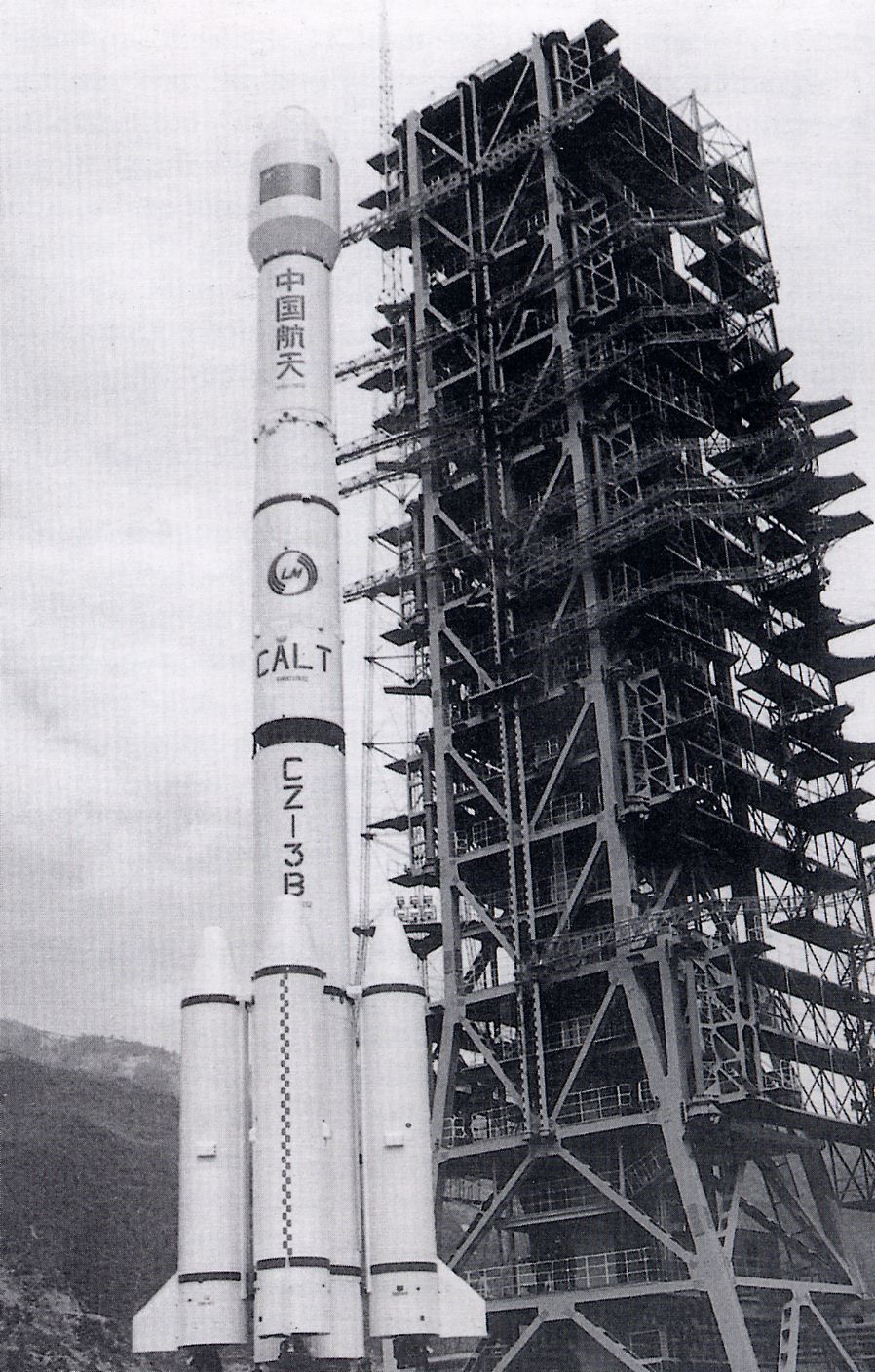

CZ 3B pad 03.jpg (290800 octets) CZ 3B dessin 02.jpg (245767 octets) CZ 3B pad 04.jpg (283036 octets)

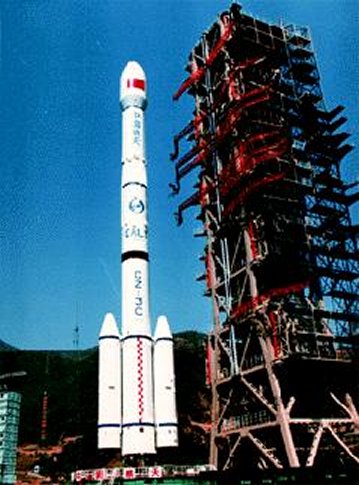

Une version CZ 3C est proposée avec seulement 2 boosters pour lancer le satellite Nahuel 1B en 1997, mais suite à l'échec du premier CZ 3B en février 1996 repousse sa mise en service. Cette version est finalement abandonnée.



No:       Type:             Serial    Date            LS            Payload

  1   1   CZ-3              3-Y1      29.01.1984  P   Xi LC-3       DFH-2 1 (STTW T1)
  2   2   CZ-3              3-Y2      08.04.1984      Xi LC-3       DFH-2 2 (STTW T2)
  3   3   CZ-3              3-Y3      01.02.1986      Xi LC-3       DFH-2A 1 (STTW 1)
  4   4   CZ-3              3-Y4      07.03.1988      Xi LC-3       DFH-2A 2 (STTW 2, ZX 1)
  5   5   CZ-3              3-Y5      22.12.1988      Xi LC-3       DFH-2A 3 (STTW 3, ZX 2)
  6   6   CZ-3              3-Y6      04.02.1990      Xi LC-3       DFH-2A 4 (STTW 4, ZX 3)
  7   7   CZ-3              3-Y7      07.04.1990      Xi LC-3       AsiaSat 1
  8   8   CZ-3              3-Y9      28.12.1991  P   Xi LC-3       DFH-2A 5 (STTW 5, ZX 4)
  9   1   CZ-3A             3A-Y1     08.02.1994      Xi LC-2       KF 1 / SJ 4
 10   9   CZ-3              3-Y8      21.07.1994      Xi LC-3       APStar 1
 11   2   CZ-3A             3A-Y2     29.11.1994      Xi LC-2       DFH-3 1 (ZX 6)
 12   1   CZ-3B             3B-Y1     14.02.1996  F   Xi LC-2       Intelsat 708
 13  10   CZ-3              3-Y10A    03.07.1996      Xi LC-3       APStar 1A
 14  11   CZ-3              3-Y14     18.08.1996  P   Xi LC-3       ZX 7
 15   3   CZ-3A             3A-Y3?    11.05.1997      Xi LC-2       DFH-3 2 (ZX 6)
 16  12   CZ-3              3-Y11     10.06.1997      Xi LC-3       FY 2A
 17   2   CZ-3B             3B-Y2     19.08.1997      Xi LC-2       Agila 2

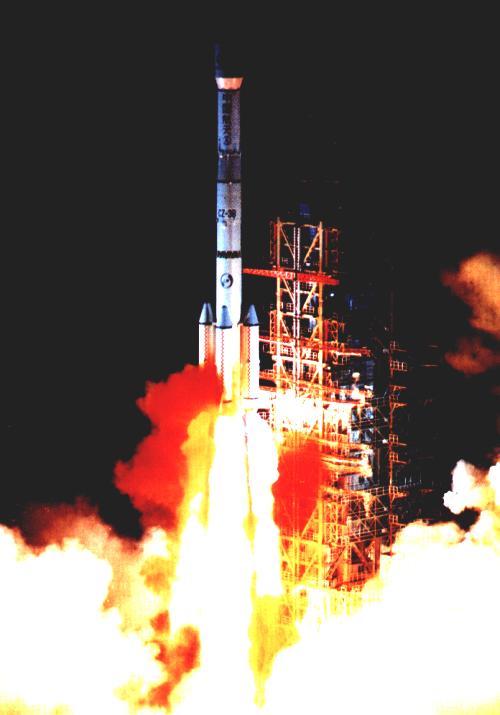

 18   3   CZ-3B             3B-Y3     18.10.1997      Xi LC-2       APStar 2R
 19   4   CZ-3B             3B-Y5     30.05.1998      Xi LC-2       Zhongwei 1
 20   5   CZ-3B             3B-Y4     18.07.1998      Xi LC-2       Sinosat 1 (Xinnuo 1)
 21   4   CZ-3A             3A-Y4     25.01.2000      Xi LC-2       FH 1A (ZX 22)
 22  13   CZ-3              3-Y12     25.06.2000      Xi LC-3       FY 2B
 23   5   CZ-3A             3A-Y5?    30.10.2000      Xi LC-2       BD 1A
 24   6   CZ-3A             3A-Y6?    20.12.2000      Xi LC-2       BD 1B
 25   7   CZ-3A             3A-Y7     24.05.2003      Xi LC-2       BD 1C
 26   8   CZ-3A             3A-Y8     14.11.2003      Xi LC-2       ST 1 (ZX 20)
 27   9   CZ-3A             3A-Y9     19.10.2004      Xi LC-2       FY 2C
 28   6   CZ-3B             3B-Y6     12.04.2005      Xi LC-2       APStar 6
 29  10   CZ-3A             3A-Y10    12.09.2006      Xi LC-2       FH 1B (ZX 22A)
 30   7   CZ-3B             3B-Y7     28.10.2006      Xi LC-2       Sinosat 2 (Xinnuo 2)
 31  11   CZ-3A             3A-Y11    08.12.2006      Xi LC-2       FY 2D
 32  12   CZ-3A             3A-Y12    02.02.2007      Xi LC-2       BD 1D
 33  13   CZ-3A             3A-Y13    13.04.2007      Xi LC-3       BD-2 M1
 34   1   CZ-3B/E           3B-Y9     13.05.2007      Xi LC-2       NIGCOMSAT 1
 35  14   CZ-3A             3A-Y15    31.05.2007      Xi LC-3       Sinosat 3 (Xinnuo 3)
 36   8   CZ-3B             3B-Y10    05.07.2007      Xi LC-2       ZX 6B
 37  15   CZ-3A             3A-Y14    24.10.2007      Xi LC-3       Chang'e 1
 38   1   CZ-3C             3C-Y1     25.04.2008      Xi LC-2       TL 1A
 39   9   CZ-3B             3B-Y11    09.06.2008      Xi LC-2       ZX 9
 40   2   CZ-3B/E           3B-Y12    29.10.2008      Xi LC-2       VENESAT 1 (Simon Bolivar 1)
 41  16   CZ-3A             3A-Y20    23.12.2008      Xi LC-3       FY 2E
 42   2   CZ-3C             3C-Y3     14.04.2009      Xi LC-2       BD-2 G2
 43  10   CZ-3B             3B-Y8     31.08.2009  P   Xi LC-2       Palapa D1
 44   3   CZ-3C             3C-Y2     16.01.2010      Xi LC-2       BD-2 G1
 45   4   CZ-3C             3C-Y4     02.06.2010      Xi LC-2       BD-2 G3
 46  17   CZ-3A             3A-Y16    31.07.2010      Xi LC-3       BD-2 I1
 47   3   CZ-3B/E           3B-Y13    04.09.2010      Xi LC-2       ZX 6A
 48   5   CZ-3C             3C-Y6     01.10.2010      Xi LC-2       Chang'e 2
 49   6   CZ-3C             3C-Y5     31.10.2010      Xi LC-2       BD-2 G4
 50  18   CZ-3A             3A-Y21    24.11.2010      Xi LC-3       ST 1B (ZX 20A)
 51  19   CZ-3A             3A-Y18    17.12.2010      Xi LC-3       BD-2 I2
 52  20   CZ-3A             3A-Y19    09.04.2011      Xi LC-3       BD-2 I3
 53   4   CZ-3B/E           3B-Y20    20.06.2011      Xi LC-2       ZX 10
 54   7   CZ-3C             3C-Y8     11.07.2011      Xi LC-2       TL 1B
 55  21   CZ-3A             3A-Y17    26.07.2011      Xi LC-3       BD-2 I4
 56   5   CZ-3B/E           3B-Y19    11.08.2011      Xi LC-2       Paksat 1R
 57   6   CZ-3B/E           3B-Y16    18.09.2011      Xi LC-2       FH 2A (ZX 1A)
 58   7   CZ-3B/E           3B-Y18    07.10.2011      Xi LC-2       Eutelsat W3C
 59  22   CZ-3A             3A-Y23    01.12.2011      Xi LC-3       BD-2 I5
 60   8   CZ-3B/E           3B-Y21    19.12.2011      Xi LC-2       NIGCOMSAT 1R
 61  23   CZ-3A             3A-Y22    13.01.2012      Xi LC-3       FY 2F
 62   8   CZ-3C             3C-Y5     24.02.2012      Xi LC-2       BD-2 G5
 63   9   CZ-3B/E           3B-Y22    31.03.2012      Xi LC-2       APStar 7
 64  10   CZ-3B/E           3B-Y14    29.04.2012      Xi LC-2       BD-2 M3 / BD-2 M4
 65  11   CZ-3B/E           3B-Y17    26.05.2012      Xi LC-2       ST 2 (ZX 2A)
 66   9   CZ-3C             3C-Y9     25.07.2012      Xi LC-2       TL 1C
 67  12   CZ-3B/E           3B-Y15    18.09.2012      Xi LC-2       BD-2 M2 / BD-2 M5
 68  10   CZ-3C             3C-Y10    25.10.2012      Xi LC-2       BD-2 G6
 69  13   CZ-3B/E           3B-Y24    27.11.2012      Xi LC-2       ZX 12

Jq      Jiquan
Xi      Xi Chang
TY      Tai Yuan

Tableau Gunther Space Page

Vol 1: Le troisième étage tombe en panne à l'allumage.
Vol 8: Le troisième étage tombe en panne à l'allumage.
Vol 12: Le lanceur retombe dans un village voisin.
Vol 14: Le troisième étage s'arrête 48 s trop tôt.
