L'ESPACE CHINOIS

LES LANCEURS

La Chine est une puissance spatiale de premier ordre, puisqu'il y a 200 ans avant notre aire la poudre a été inventé. Elle a permit 12 siècles plus tard de réaliser la première fusée, une flèche à feu.
La Chine est aujourd'hui le second état du monde par sa superficie. Elle comporte de nombreuses zones peu connues que les satellites pourraient mieux observées.
La Chine est entrée dans le "club" spatial en 5eme position après l'URSS, les USA, la France et le Japon (à quelques jours près, elle était 4eme).
La Chine est une puissance spatiale qui est en voie de dépasser l'Europe. Certes les lanceurs chinois n'ont pas le succès et la carrière commerciale des Ariane mais l'envoie de vaisseaux habités qui en Europe reste toujours assujettie à de grandes discutions devient une réalité de l'autre coté de la terre. la Chine maîtrise comme les USA, les russes et l'Europe la propulsion cryogénique et affiche un taux d'échec moyen (11 échecs dont 3 partiels sur 88 tirs). L'ouverture commerciale des lanceurs Longue Marche est malheureusement freinée par des accords maîtrisant le transfert de technologie "sensible" interdisant le lancement de satellites occidentaux par des lanceurs chinois.

Les lanceurs de la famille des Longue Marche CZ partagent des éléments en commun, comme les deux premiers étages d'un diamètre uniforme de 3,35 m.

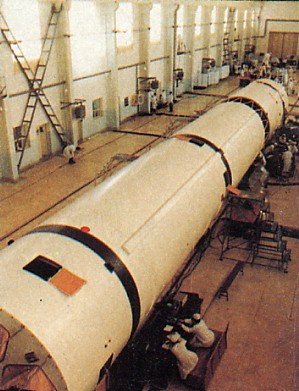

CZ 2 LONGUE MARCHE 2

La longue marche 2A est dérivé du missile CCS 4 DF 5 qui était capable de transporter une bombe H.
Le premier CZ 2est lancé en novembre 1974 mais c'est un échec, le lanceur est abandonné suite à la révolution culturelle.

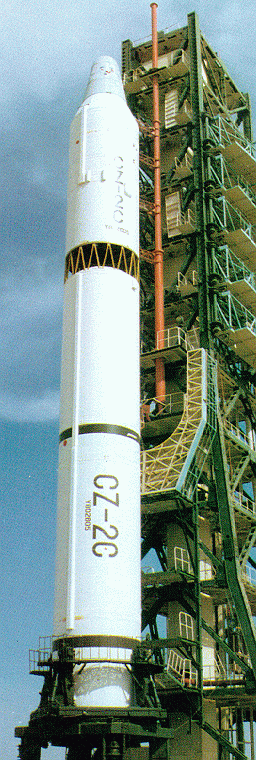

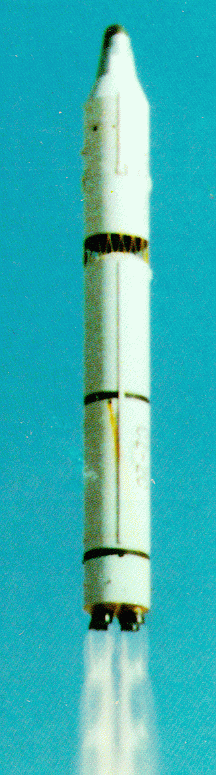

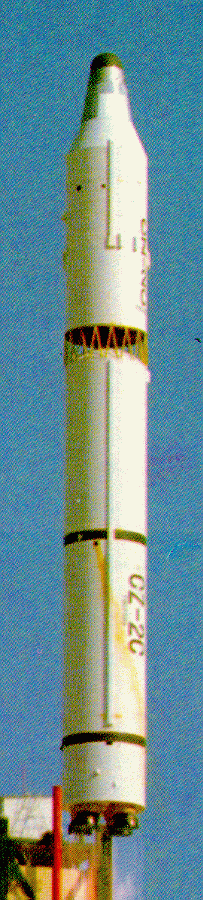

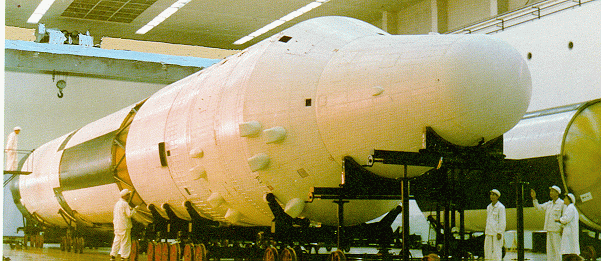

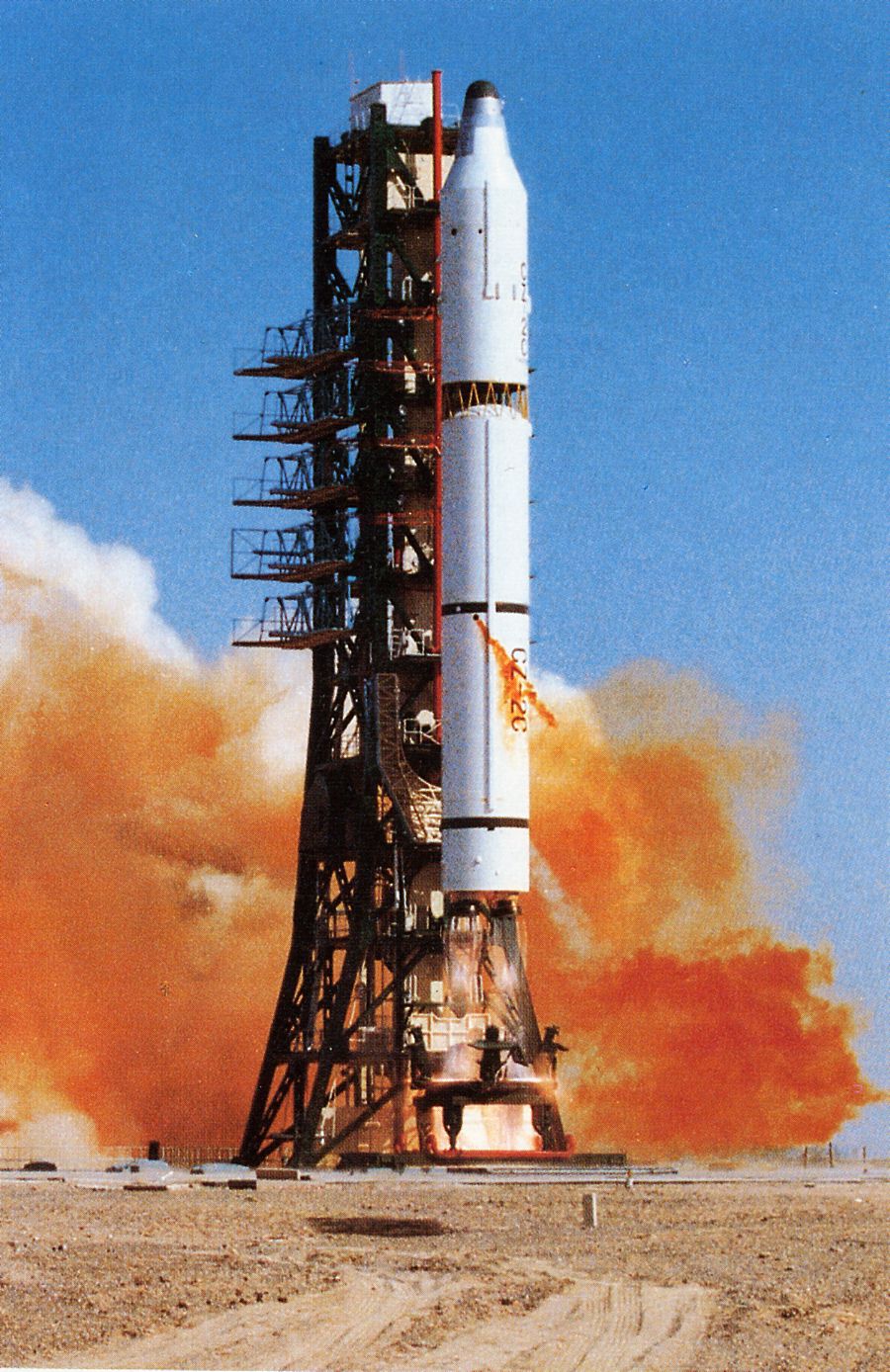

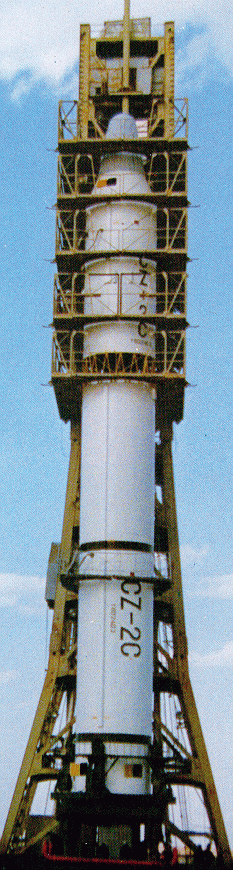

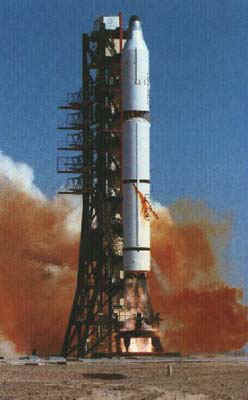

Modifié, le lanceur est lancé en version CZ 2C en 1975.

Haut de 35 m pour 191 tonnes au décollage, il peut placer 2500 kg en LEO depuis la base de Shang Chenh Tzu.

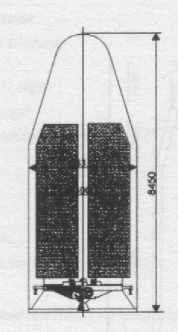

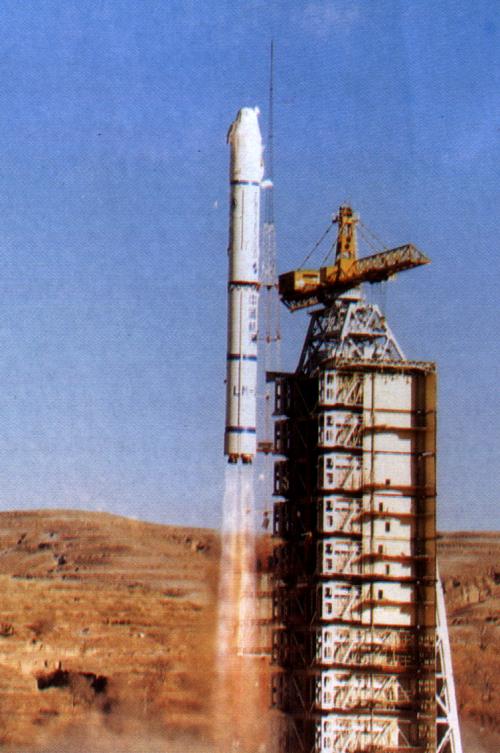

En 1997, le lanceur est modifié pour pouvoir lancer les satellites des constellations Iridium en orbite basse et par paire. Pour ces lancements, le lanceur est équipé d'un étage supérieur à poudre, le Smart Dispenser pilotant les deux satellites vers leur orbite. Le CZ 2C-SD peut placer 1800 kg en LEO à 630 km.

Le lanceur mesure près de 40 m de hauteur et pèse 302 tonnes au décollage.

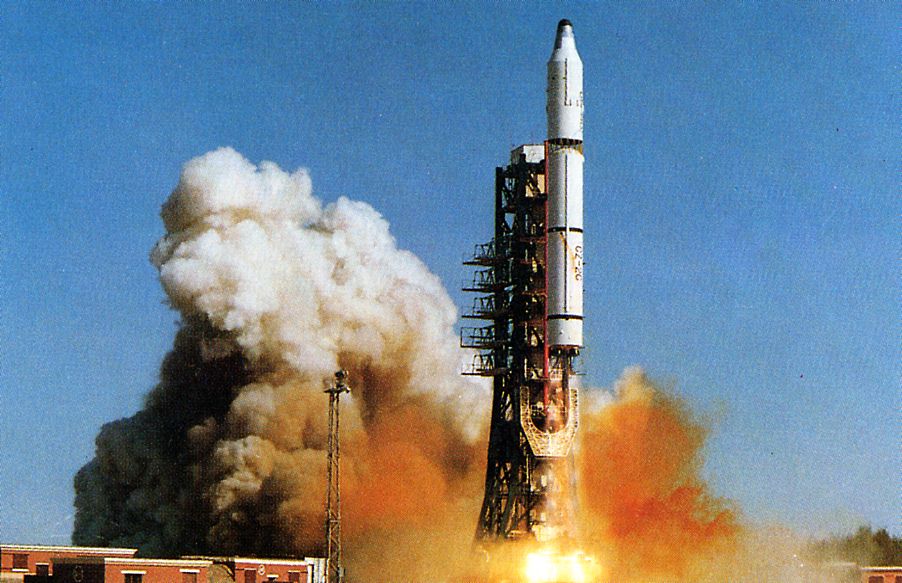

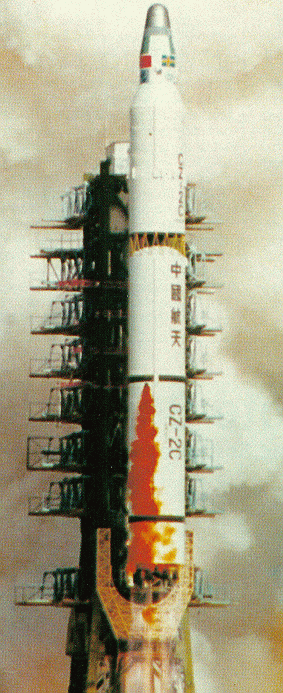

CZ 2C launch.jpg (110670 octets)

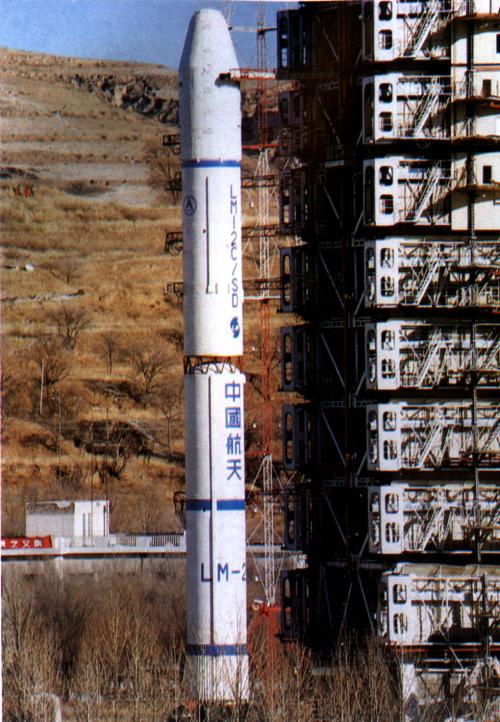

    CZ 2C SD pad.jpg (85004 octets)

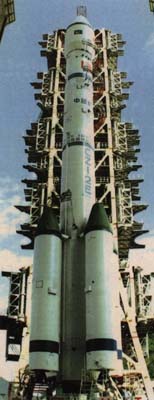

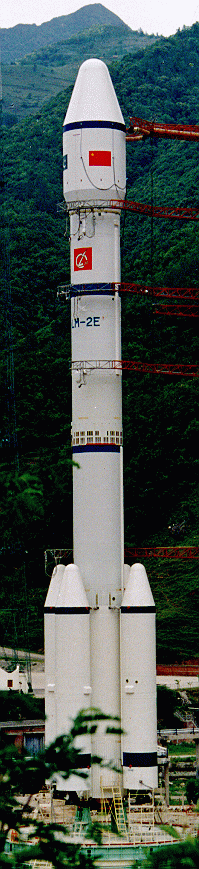

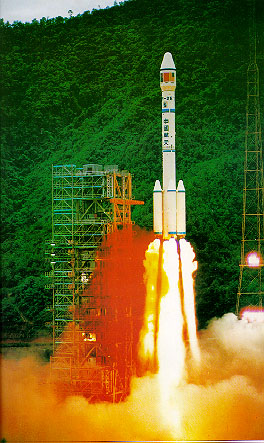

La version CZ 2E est étudié dès 1986 et apparaît en 1990. C'est une Ariane 4 sans troisième étage. Après un premier vol juillet, le lanceur est mis sur le marchée mondial. Au tout début, il est sélectionné par un opérateur australien. Il est lancé 5 fois avec un étage supérieur à poudre pour des missions en GTO (3500 kg). Cet étage EPKM est fabriqué en Chine (1,7 m de diamètre, 3,1 m de haut et pesant 6 tonnes) et utilisé deux fois en 1995 pour lancer Asiasat 2 et Echostar 1.
Un étage Star 63 F américain est utilisé trois fois en 1992 et 1995.

La version TS mise au point pour lancer les 12 satellites US Globalstar n'a jamais volé, ces satellites s'étant envolés avec un lanceur Soyouz.

 Le lanceur mesure 51 m pour une masse de 464 tonnes au décollage. Il peut placer 8000 kg en LEO et 3400 kg en GTO.

Le premier étage est allongé par rapport au CZ 2 (+4,6 m), il mesure 23,7 m et pèse 187 tonnes. Quatre moteurs YF 21  l'équipent.

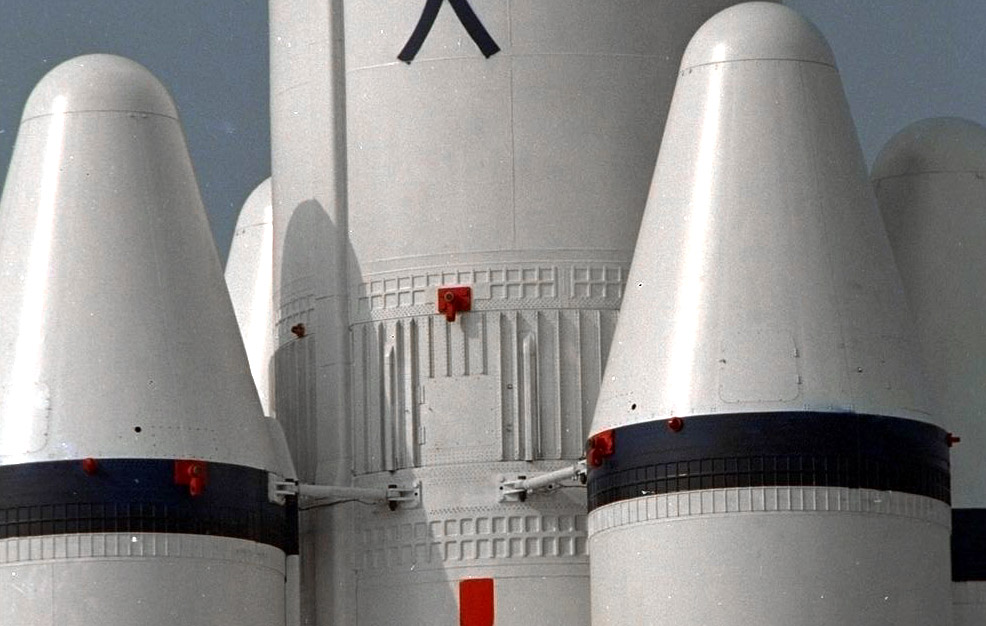

4 boosters sont accolés autour de l'étage (2,25 m de diamètre et 37 tonnes) avec chacun un moteur YF 20B, l'ensemble créant une poussée de 600 tonnes.

Le second étage allongé (+5,2 m)mesure 15,2 m de haut et pèse 86 tonnes. Il est équipé d'un seul moteur YF 24.

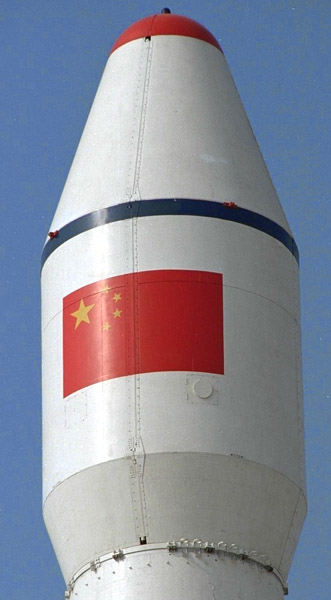

La coiffe mesure 11,9 m de long pour 4,2 m de diamètre.

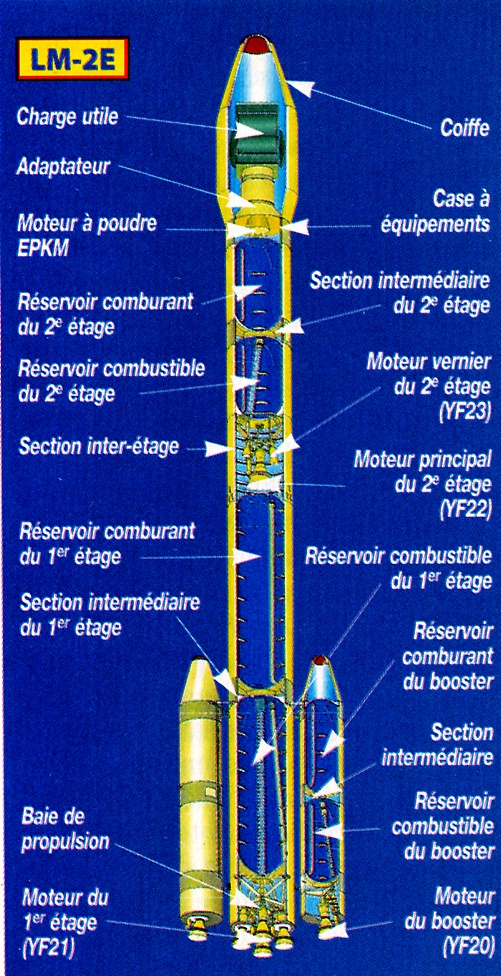

CZ 2E boosters attache.jpg (141307 octets) CZ 2E coiffe.jpg (47488 octets) CZ 2E dessin.jpg (238492 octets)

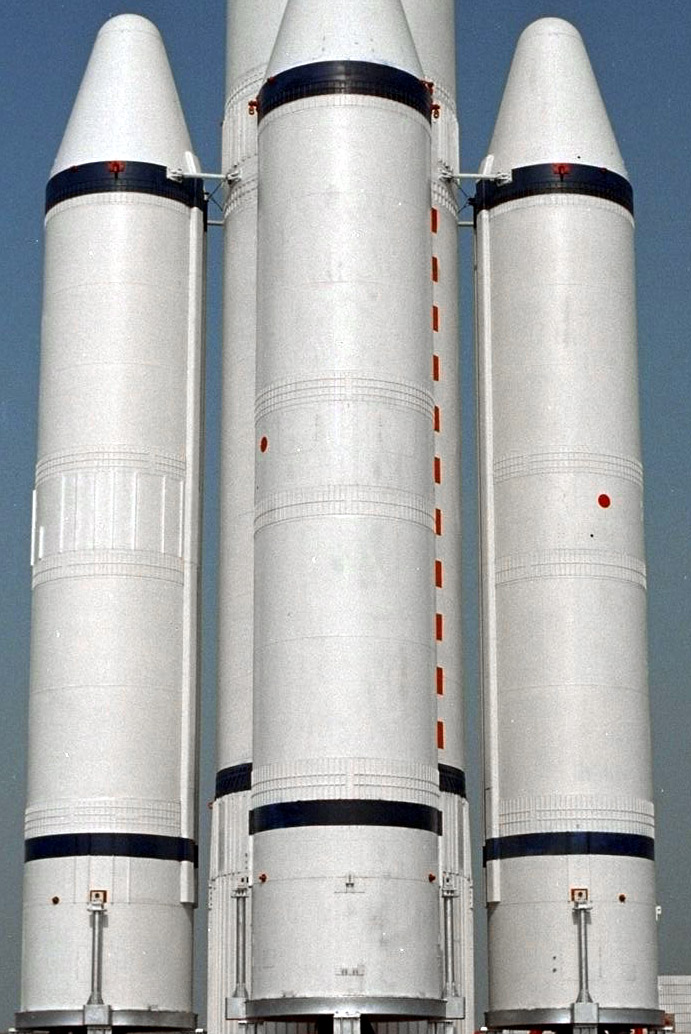

CZ 2E boosters 02.jpg (199492 octets)

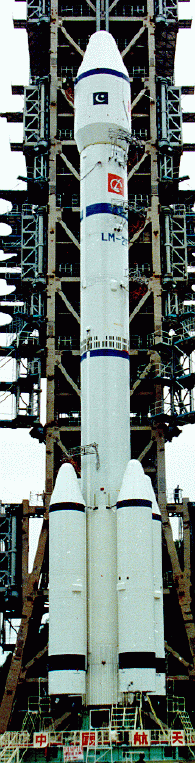

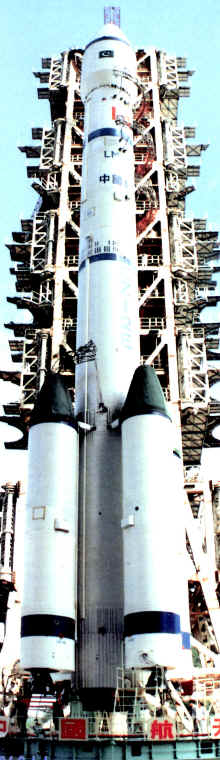

    CZ 2E pad 03.gif (115862 octets)    CZ 2E pad 04.jpg (387534 octets)

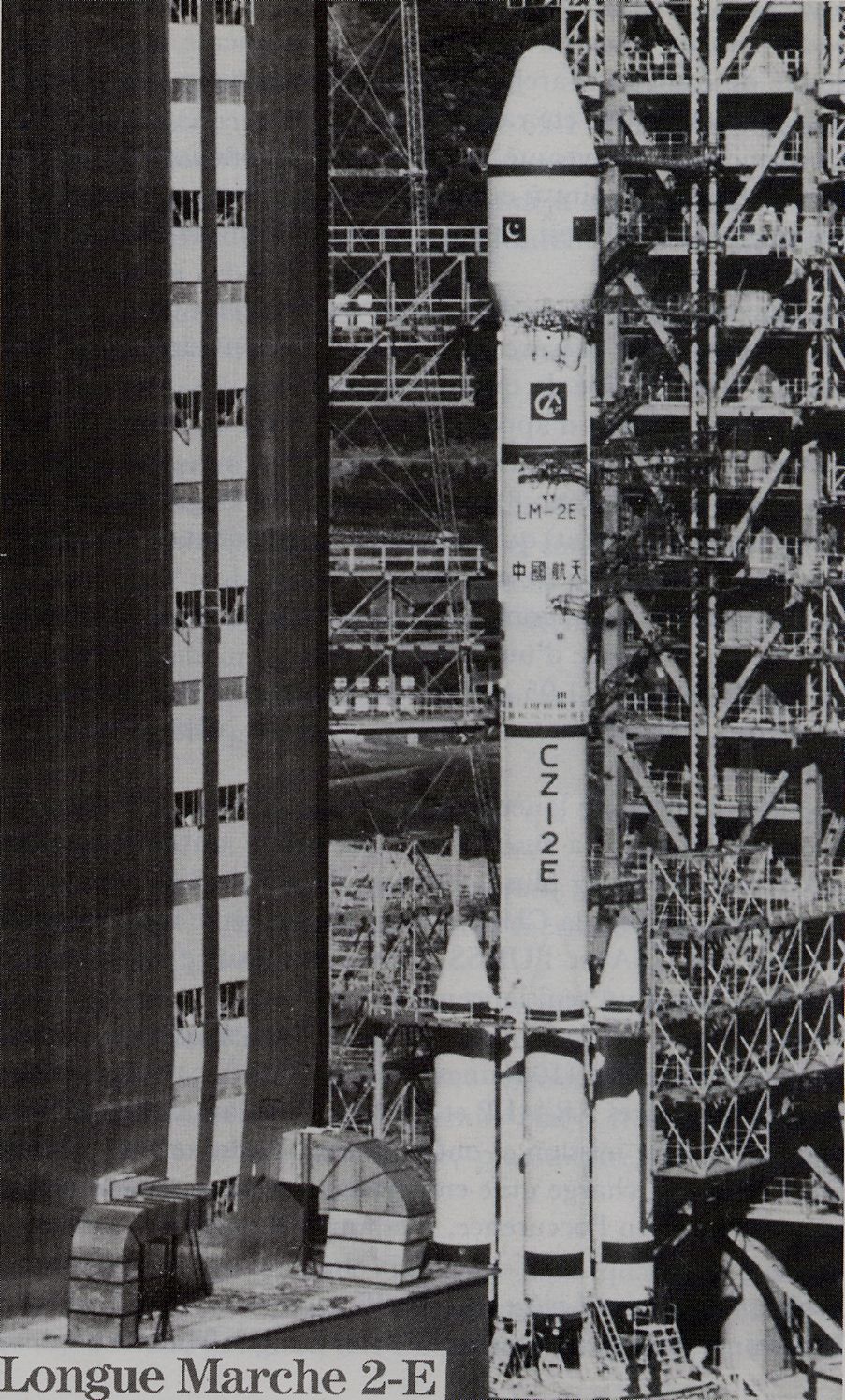

CZ 2E pad 03.jpg (382793 octets)

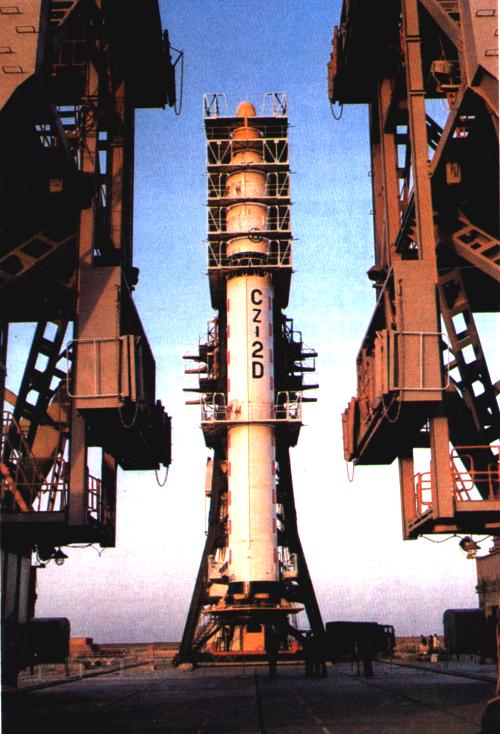

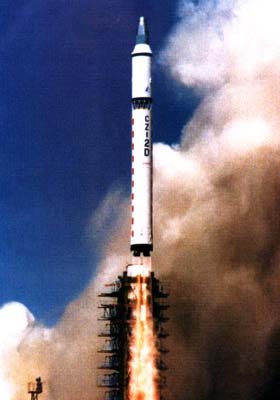

La version CZ 2 D apparaît en 1994 en utilisant les premiers et seconds étage du CZ 4 pour des missions LEO. Il mesure 37,7 m de hauteur pour une masse de 233 tonnes au décollage. il peut placer 3500 kg en LEO.

Le premier étage mesure  et est équipé de 4 moteurs YF 21B de 75 tonnes de poussée chacun.

Le second étage est équipé d'un moteur YF 22 de 75 tonnes de poussée.

Deux coiffes le recouvre, la "type A" de 2,9 m de diamètre ou la "type C" de 3,35 m de diamètre.

le CZ 2D a réalisé son premier vol en 1992 en plaçant en orbite FSW-2 1.

CZ 2D pad 02.jpg (68072 octets)

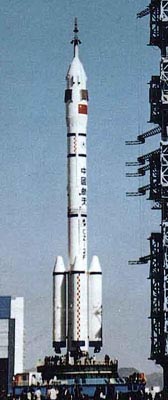

Dernière version en date développé pour lancer des cabines spatiales habité de type Shenzhou, le CZ 2F, en fait un CZ 2E modifié. Des photos de ce lanceur et des nouvelles installations de tir apparaissent en mai 1999 sur Internet à l'occasion d'essais avec une maquette.



No:       Type:             Serial    Date            LS            Payload
  1   1   CZ-2A             2A-       05.11.1974  F   Jq LC-2/138   FSW-0 (1)
  2   2   CZ-2A             2A-       26.11.1975      Jq LC-2/138   FSW-0 1
  3   3   CZ-2A             2A-       07.12.1976      Jq LC-2/138   FSW-0 2
  4   4   CZ-2A             2A-       26.01.1978      Jq LC-2/138   FSW-0 3
  5   1   CZ-2C             2C-Y1     09.09.1982      Jq LC-2/138   FSW-0 4
  6   2   CZ-2C             2C-Y2     19.08.1983      Jq LC-2/138   FSW-0 5
  7   3   CZ-2C             2C-Y3     12.09.1984      Jq LC-2/138   FSW-0 6
  8   4   CZ-2C             2C-Y4     21.10.1985      Jq LC-2/138   FSW-0 7
  9   5   CZ-2C             2C-Y5     06.10.1986      Jq LC-2/138   FSW-0 8
 10   6   CZ-2C             2C-Y6     05.08.1987      Jq LC-2/138   FSW-0 9
 11   7   CZ-2C             2C-Y7     09.09.1987      Jq LC-2/138   FSW-1 1
 12   8   CZ-2C             2C-Y8     05.08.1988      Jq LC-2/138   FSW-1 2
 13   1   CZ-2E [PKM]       2E-Y1     16.07.1990      Xi LC-2       Badr 1 / Optus-MFS
 14   9   CZ-2C             2C-Y9     05.10.1990      Jq LC-2/138   FSW-1 3
 15   1   CZ-2D             2D-Y1     09.08.1992      Jq LC-2/138   FSW-2 1
 16   2   CZ-2E [Star-63F]  2E-Y3     13.08.1992      Xi LC-2       Optus B1
 17  10   CZ-2C             2C-Y10    06.10.1992      Jq LC-2/138   FSW-1 4 / Freja
 18   3   CZ-2E [Star-63F]  2E-Y4     21.12.1992  P   Xi LC-2       Optus B2
 19  11   CZ-2C             2C-Y11    08.10.1993      Jq LC-2/138   FSW-1 5
 20   2   CZ-2D             2D-Y2     03.07.1994      Jq LC-2/138   FSW-2 2
 21   4   CZ-2E [Star-63F]  2E-Y5     27.08.1994      Xi LC-2       Optus B3
 22   5   CZ-2E [Star-63F]  2E-Y6     25.01.1995  F   Xi LC-2       APStar 2
 23   6   CZ-2E [EPKM]      2E-Y7     28.11.1995      Xi LC-2       AsiaSat 2
 24   7   CZ-2E [EPKM]      2E-Y8     28.12.1995      Xi LC-2       Echostar 1
 25   3   CZ-2D             2D-Y3     20.10.1996      Jq LC-2/138   FSW-2 3
 26   1   CZ-2C (2) SD      2CFP-Y1   01.09.1997      TY LC-7       Iridium-MFS 1 / Iridium-MFS 2
 27   2   CZ-2C (2) SD      2CFP-Y2   08.12.1997      TY LC-7       Iridium 42 / Iridium 44
 28   3   CZ-2C (2) SD      2CFP-Y3   25.03.1998      TY LC-7       Iridium 51 / Iridium 61
 29   4   CZ-2C (2) SD      2CFP-Y4   02.05.1998      TY LC-7       Iridium 69 / Iridium 71
 30   5   CZ-2C (2) SD      2CFP-Y5   19.08.1998      TY LC-7       Iridium 76 / Iridium 78
 31   6   CZ-2C (2) SD      2CFP-Y6   19.12.1998      TY LC-7       Iridium 88 / Iridium 89
 32   7   CZ-2C (2) SD      2CFP-Y7   10.06.1999      TY LC-7       Iridium 92 / Iridium 93
 33   1   CZ-2F             2F-Y1     20.11.1999      Jq SLS-1      SZ 1
 34   2   CZ-2F             2F-Y2     09.01.2001      Jq SLS-1      SZ 2
 35   3   CZ-2F             2F-Y3     25.03.2002      Jq SLS-1      SZ 3
 36   4   CZ-2F             2F-Y4     29.12.2002      Jq SLS-1      SZ 4
 37   5   CZ-2F             2F-Y5     15.10.2003      Jq SLS-1      SZ 5
 38   1   CZ-2D (2)         2D-Y4     03.11.2003      Jq SLS-2      FSW-3 1
 39   1   CZ-2C (2) CTS     2CSM-Y1   29.12.2003      Xi LC-3       TC 1 (Double Star E)
 40   1   CZ-2C (2)         2C-Y14    18.04.2004      Xi LC-3       SY 1 / NS 1
 41   2   CZ-2C (2) CTS     2CSM-Y2   26.07.2004      TY LC-7       TC 2 (Double Star P)
 42   1   CZ-2C (3)         2C-Y12    29.08.2004      Jq SLS-2      FSW-4 1
 43   2   CZ-2D (2)         2D-Y5     27.09.2004      Jq SLS-2      FSW-3 2
 44   2   CZ-2C (2)         2C-Y15    18.11.2004      Xi LC-3       SY 2
 45   3   CZ-2D (2)         2D-Y6     05.07.2005      Jq SLS-2      SJ 7
 46   2   CZ-2C (3)         2C-Y13    02.08.2005      Jq SLS-2      FSW-4 2
 47   4   CZ-2D (2)         2D-Y7     29.08.2005      Jq SLS-2      FSW-3 3
 48   6   CZ-2F             2F-Y6     12.10.2005      Jq SLS-1      SZ 6
 49   3   CZ-2C (3)         2C-Y16    09.09.2006      Jq SLS-2      SJ 8
 50   4   CZ-2C (3)         2C-Y18    11.04.2007      TY LC-7       HY 1B
 51   5   CZ-2D (2)         2D-Y8     25.05.2007      Jq SLS-2      Yaogan 2 (JB-6 1) / Zheda Pixing 1
 52   1   CZ-2C (3) SMA     2CSMA-Y1  06.09.2008      TY LC-7       HJ 1A / HJ 1B
 53   7   CZ-2F             2F-Y7     25.09.2008      Jq SLS-1      SZ 7 / BanXing
 54   6   CZ-2D (2)         2D-Y12    05.11.2008      Jq SLS-2      SY 3 / CX 1(2)
 55   7   CZ-2D (2)         2D-Y9     01.12.2008      Jq SLS-2      Yaogan 4 (JB-6 2)
 56   5   CZ-2C (3)         2C-Y19    22.04.2009      TY LC-7       Yaogan 6 (JB-7 1 ?)
 57   6   CZ-2C (3)         2C-Y21    12.11.2009      Jq SLS-2      SJ 11-01
 58   8   CZ-2D (2)         2D-Y10    09.12.2009      Jq SLS-2      Yaogan 7 (JB-6 3)
 59   9   CZ-2D (2)         2D-Y15    15.06.2010      Jq SLS-2      SJ 12
 60  10   CZ-2D (2)         2D-Y14    24.08.2010      Jq SLS-2      TH 1
 61  11   CZ-2D (2)         2D-Y11    22.09.2010      Jq SLS-2      Yaogan 11 (JB-6 4)/Zheda Pixing 1A-1/1A-2
 62   7   CZ-2C (3)         2C-Y25    06.07.2011      Jq SLS-2      SJ 11-03
 63   8   CZ-2C (3)         2C-Y24    29.07.2011      Jq SLS-2      SJ 11-02
 64   9   CZ-2C (3)         2C-Y26    18.08.2011  F   Jq SLS-2      SJ 11-04
 65   1   CZ-2F/G           2F-       29.09.2011      Jq SLS-1      TG 1
 66  12   CZ-2D (2)         2D-Y19    20.11.2011      Jq SLS-2      SY 4 / CX 1(3)
 67   2   CZ-2F/G           2F-Y8     31.10.2011      Jq SLS-1      SZ 8
 68  10   CZ-2C (3)         2C-Y20    29.11.2011      TY LC-9       Yaogan 13 (JB-7 2 ?)
 69  13   CZ-2D (2)         2D-Y17    06.05.2012      Jq SLS-2      TH 1B
 70   3   CZ-2F/G           2F-Y9     16.06.2012      Jq SLS-1      SZ 9
 71  14   CZ-2D (2)         2D-Y16    29.09.2012      Jq SLS-2      VRSS 1
 72   2   CZ-2C (3) SMA     2CSMA-Y2  14.10.2012      TY LC-9       SJ 9A / SJ 9B
 73  11   CZ-2C (3)         2C-Y17    18.11.2012      TY LC-9       HJ 1C / XY 1 / FN 1 / FN 1A
 74  15   CZ-2D (2)         2D-Y22 ?  18.12.2012      Jq SLS-2      Göktürk 2

Jq      Jiuquan
Xi      Xi Chang
TY      Tai Yuan (Wuzhai)

Tableau Gunther Space Page

Vol  13: Etage PKM échoue
Vol 18: La coiffe se brise, détruisant le satellite Optus-B2 et son moteur Star 63.
Vol 22: Le lanceur est détruit par une rafale de vent et tombe tuant 20 personnes.

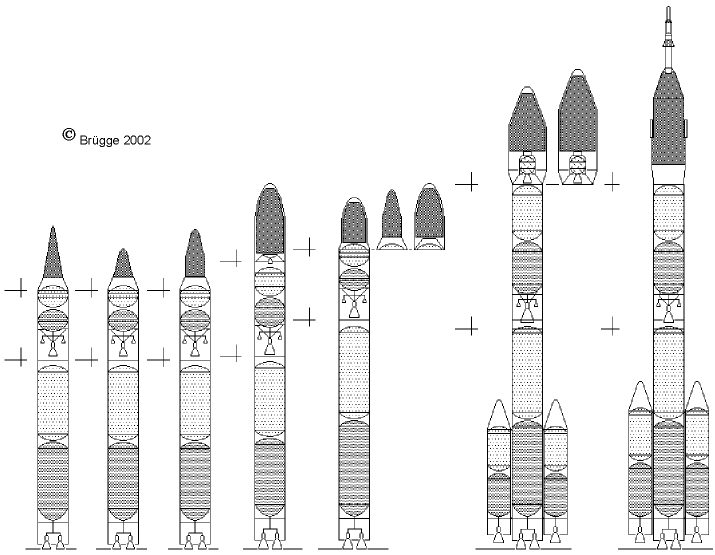

          CZ-2           FB-1        CZ-2C+       CZ-2C/SD         CZ-2D                                  CZ-2E                           CZ-2F
