La Chine est une puissance spatiale de premier ordre, puisqu'il y a 200 ans avant notre airere la poudre a été inventé. Elle a permit 12 siècles plus tard de réaliser la première fusée, une flèche à feu.
La Chine est aujourd'hui le second état du monde par sa superficie. Elle comporte de nombreuses zones peu connues que les satellites pourraient mieux observées.
La Chine est entrée dans le "club" spatial en 5eme position après l'URSS, les USA, la France et le Japon (à quelques jours près, elle était 4eme).
La Chine est une puissance spatiale qui est en voie de dépasser l'Europe. Certes les lanceurs chinois n'ont pas le succès et la carrière commerciale des Ariane mais l'envoie de vaisseaux habités qui en Europe reste toujours assujettie à de grandes discutions devient une réalité de l'autre coté de la terre. la Chine maîtrise comme les USA, les russes et l'Europe la propulsion cryogénique et affiche un taux d'échec moyen (11 échecs dont 3 partiels sur 88 tirs). L'ouverture commerciale des lanceurs Longue Marche est malheureusement freinée par des accords maîtrisant le transfert de technologie "sensible" interdisant le lancement de satellites occidentaux par des lanceurs chinois.

Les lanceurs de la famille des Longue Marche CZ partagent des éléments en commun, comme les deux premiers étages d'un diamètre uniforme de 3,35 m.

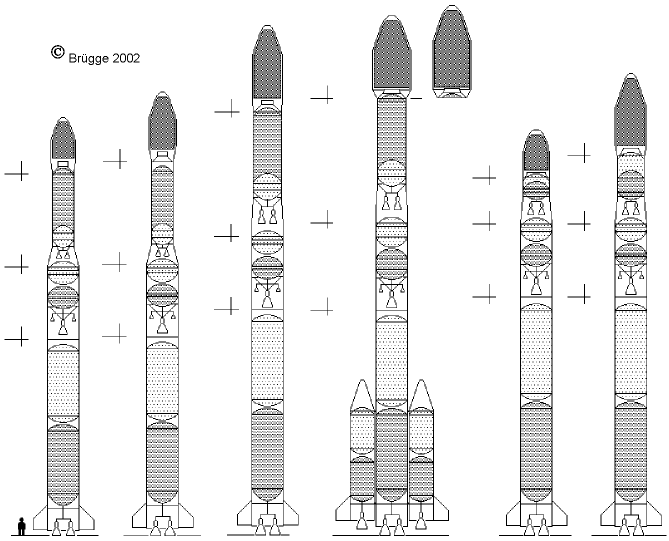

            CZ-3                 CZ-3+                   CZ-3A                CZ-3B/ CZ-3C                      CZ-4A               CZ-4B

CZ 4 LONGUE MARCHE 4

Le développement du CZ 4 débute en 1982 pour servir de secours au CZ 3 pour les missions GTO. Après les premiers succès des vols CZ 3, la mission du CZ 4 devient généraliste avec des satellites en orbite LEO, SSO et GEO. La capacité de lancement est de 2790 kg en SSO, 1420 en GTO et 4590 en LEO.

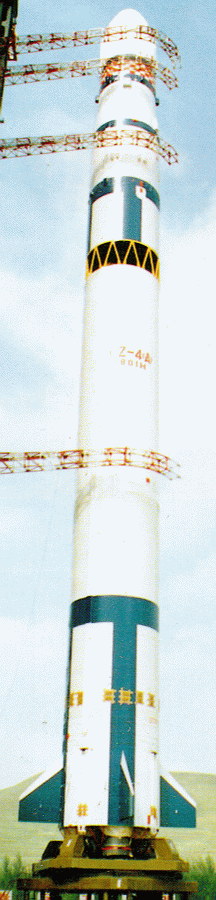

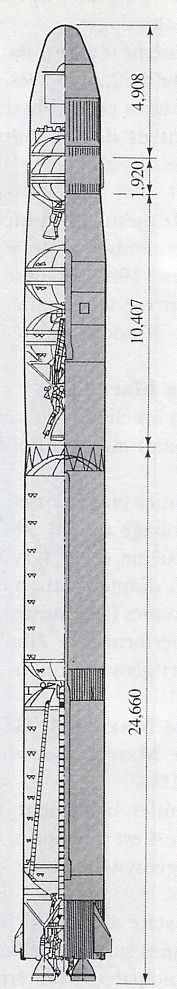

Le CZ 4 est un lanceur à trois étages à ergols stockables haut de 42 m et pesant 251 tonnes.

Le premier étage mesure 24,6 m de haut pour 3,35 m de diamètre et une masse de 194 tonnes. Il est  équipé de 4 moteurs YF 21B.

Le second étage mesure 7,5 m de long, pèse 40 tonnes et est équipé d'un seul moteur YF 24B.

Le troisième étage mesure 4,8 m de long pour 2,9 m de diamètre et une masse de 14 tonnes. Il est équipé du moteur YF 40 de 5 tonnes de poussée.

La coiffe de 4,9 m de long abrite les satellites. Elle est proposée en deux diamètre 2,3 et 2,9 m.

Comme les CZ 2, le lanceur est lancé de la base de Tayyuan.

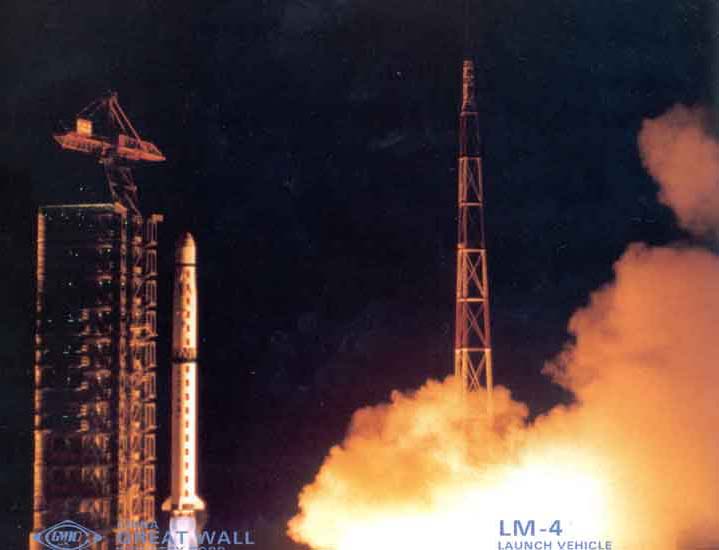

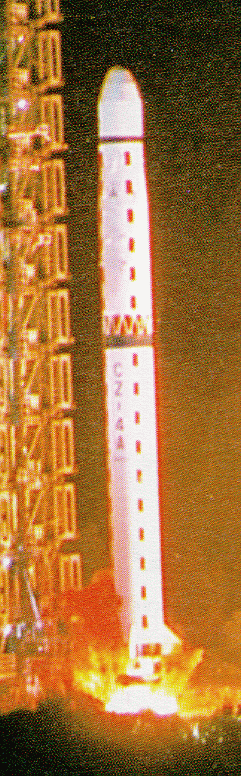

CZ 4 launch.jpg (33525 octets)

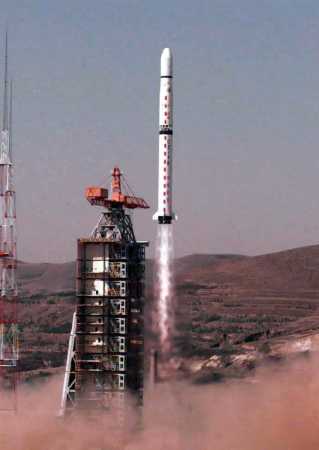

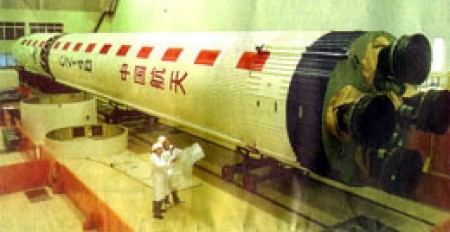

La version CZ 4B entre en service en 1999. Le troisième étage est allongé (7 m pour 30 tonnes) et le moteur modernise 'YF 40A).

La coiffe est plus volumineuse (8,5 m de long et 3,35 m de diamètre)

Le CZ 4B pèse 264 tonnes au décollage pour 47, 7 m de haut. Il peut placer 4000 kg en LEO et 1100 kg en GTO.

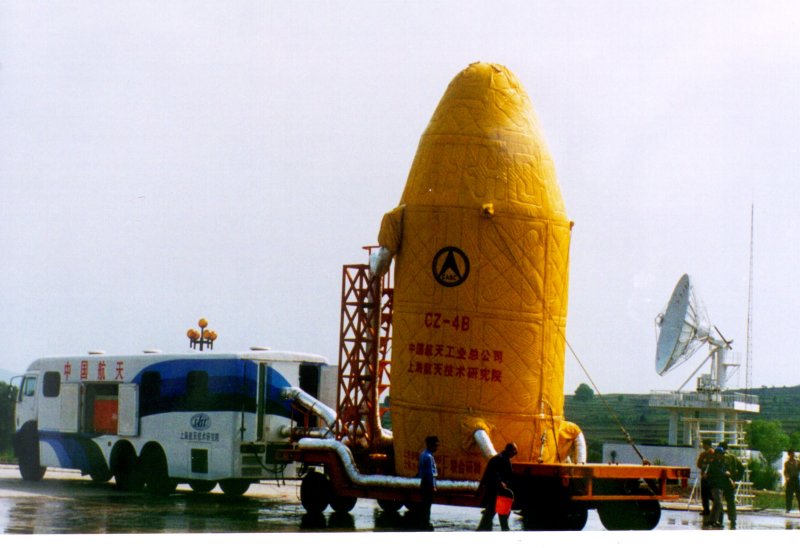

CZ 4B coiffe mai 1999.jpg (65872 octets)

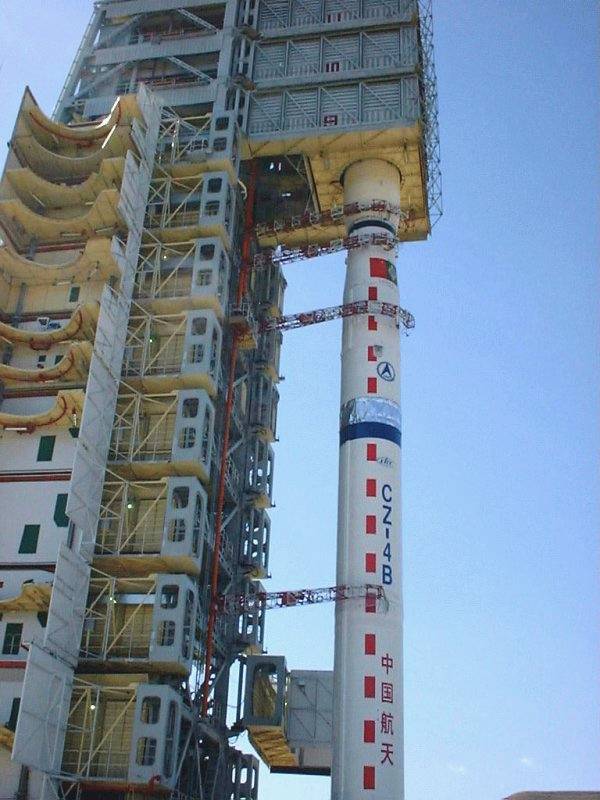

CZ 4B pad 02 mai 1999.jpg (74392 octets)



No:       Type:             Serial    Date            LS            Payload

  1   1   CZ-4              4A-Y1     06.09.1988      TY LC-7       FY 1A
  2   2   CZ-4              4A-Y2     03.09.1990      TY LC-7       FY 1B / QQW 1 / QQW 2
  3   1   CZ-4B             4B-Y2     10.05.1999      TY LC-7       FY 1C / SJ 5
  4   2   CZ-4B             4B-Y1     14.10.1999      TY LC-7       CBERS 1 (ZY 1A) / SACI 1
  5   3   CZ-4B             4B-Y3     01.09.2000      TY LC-7       ZY 2A
  6   4   CZ-4B             4B-Y5     15.05.2002      TY LC-7       FY 1D / HY 1A
  7   5   CZ-4B             4B-Y6     27.10.2002      TY LC-7       ZY 2B
  8   6   CZ-4B             4B-Y4     21.10.2003      TY LC-7       CBERS 2 (ZY 1B) / CX 1
  9   7   CZ-4B             4B-Y7     09.09.2004      TY LC-7       SJ 6A / SJ 6B
 10   8   CZ-4B             4B-Y8     06.11.2004      TY LC-7       ZY 2C
 11   1   CZ-4C             4C-Y1     26.04.2006      TY LC-7       Yaogan 1 (JB-5 1)
 12   9   CZ-4B             4B-Y10    24.10.2006      TY LC-7       SJ 6C / SJ 6D
 13  10   CZ-4B             4B-Y17    19.09.2007      TY LC-7       CBERS 2B (ZY 1B2)
 14   2   CZ-4C             4C-Y3     11.11.2007      TY LC-7       Yaogan 3 (JB-5 2)
 15   3   CZ-4C             4C-Y2     27.05.2008      TY LC-7       FY 3A
 16  11   CZ-4B             4B-Y22    25.10.2008      TY LC-9       SJ 6E / SJ 6F
 17  12   CZ-4B             4B-Y20    15.12.2008      TY LC-9       Yaogan 5 (JB-8 1?)
 18   4   CZ-4C             4C-Y4     15.12.2009      TY LC-9       Yaogan 8 / XW 1
 19   5   CZ-4C             4C-Y5     05.03.2010      Jq SLS-2      Yaogan 9A / Yaogan 9B / Yaogan 9C
 20   6   CZ-4C             4C-Y6     10.08.2010      TY LC-9       Yaogan 10 (JB-5 3)
 21  13   CZ-4B             4B-Y23    06.10.2010      TY LC-9       SJ 6G / SJ 6H
 22   7   CZ-4C             4C-Y7     04.11.2010      TY LC-9       FY 3B
 23  14   CZ-4B             4B-Y14    15.08.2011      TY LC-9       HY 2A
 24  15   CZ-4B             4B-Y21    09.11.2011      TY LC-9       Yaogan 12 (JB-8 2?) / TX 1
 25  16   CZ-4B             4B-Y15    22.12.2011      TY LC-9       ZY 1C
 26  17   CZ-4B             4B-Y26    09.01.2012      TY LC-9       ZY 3A / VesselSat 2
 27  18   CZ-4B             4B-Y12    10.05.2012      TY LC-9       Yaogan 14 / TT 1
 28   8   CZ-4C             4C-Y10    29.05.2012      TY LC-9       Yaogan 15
 29   9   CZ-4C             4C-Y9     25.11.2012      Jq SLS-2      Yaogan 16A / Yaogan 16B / Yaogan 16C

Jq      Jiquan
Xi      Xi Chang
TY      Tai Yuan (Wuzhai

Tableau Gunther Space Page
